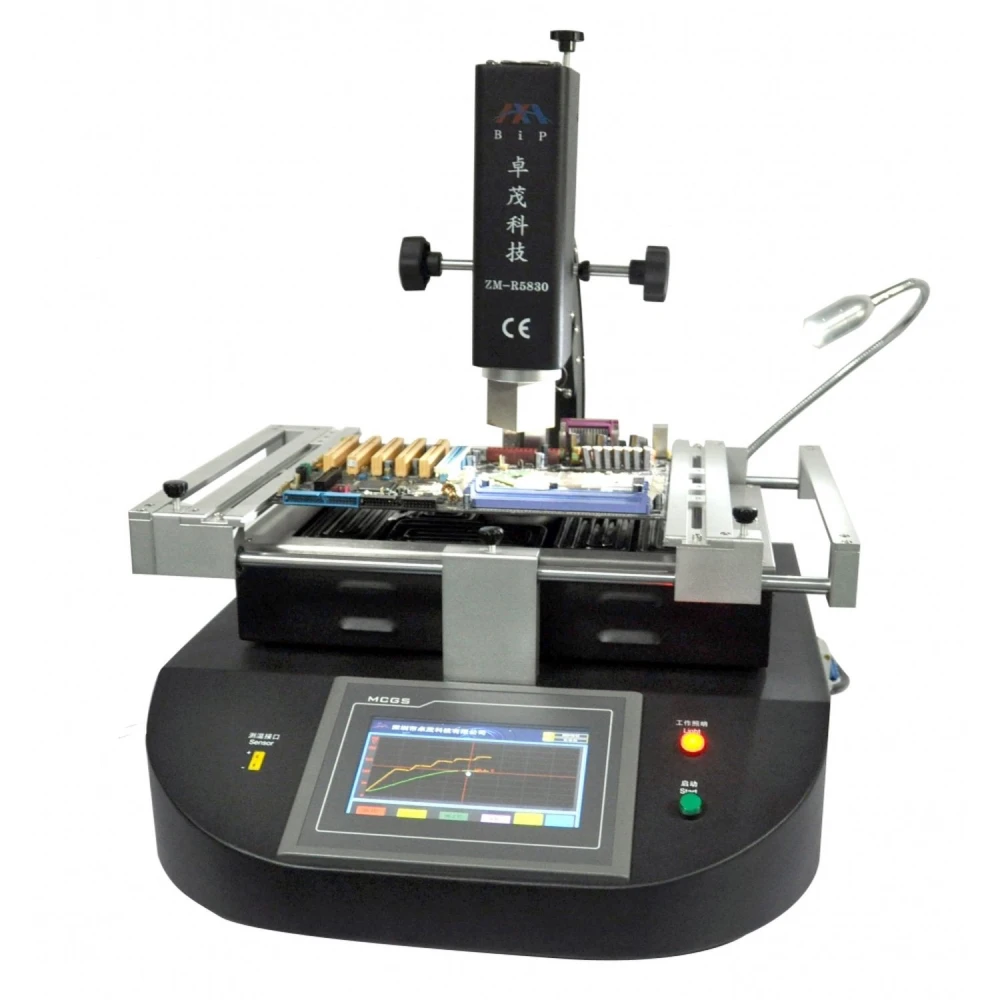

Zhuomao ZM-R5830 reballing állomás: precizitás és fejlett technológia
Márka: Zhuomao
ÁFA-val (ÁFA nélkül: Ft533 250)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft650 138 | -4% |
| 10+ | Ft636 594 | -6% |
| 20+ | Ft609 505 | -10% |
A Zhuomao ZM-R5830 reballing állomás egy professzionális eszköz, amelyet nagy pontosságú BGA forrasztási és reballing munkákhoz terveztek. Ez az állomás precíz X, Y és Z tengelyállítási rendszerével tűnik ki, lineáris csúszkával, amely gyors és pontos pozicionálást tesz lehetővé, ideális az érzékeny PCB lapokon végzett munkákhoz.
Nagy felbontású érintőkijelzővel és PLC vezérléssel rendelkezik, amely lehetővé teszi több hőmérsékleti profil mentését, jelszóval történő védelmét és a paraméterek egyszerű módosítását. Emellett azonnali hőmérsékleti görbe-elemző funkciót is tartalmaz a folyamat közbeni részletes vezérléshez.
Az állomás három független fűtési zónával rendelkezik: két forrólevegős fűtőegység a felső és középső részen, valamint egy alsó infravörös (IR) fűtőegység az egyenletes előmelegítéshez. A hőmérséklet szabályozása ±3 °C pontossággal történik, a felső fűtőegység szabadon állítható, míg a második függőlegesen mozgatható. Az alsó IR fűtőegység biztosítja a hő homogén eloszlását a lapon.
A munkavégzés megkönnyítésére az állomás többféle forrólevegős fúvókát tartalmaz, amelyek 360°-ban elforgathatók és mágnesesen rögzíthetők a gyors és személyre szabott cseréhez. A PCB lapot V-horony segítségével, rugalmas tartóval lehet pozicionálni, amely megakadályozza a deformációt melegítés vagy hűtés közben, és kompatibilis bármilyen BGA csomagmérettel.
Emellett egy nagy teljesítményű keresztáramú ventilátort is tartalmaz a lap gyorsabb hűtéséhez és a folyamat hatékonyságának növeléséhez. Beépített vákuumszivattyúval és külső szívóceruzával is rendelkezik a chipek gyors kezeléséhez.
A Zhuomao ZM-R5830 állomás hangjelzésekkel jelzi a kiforrasztási és forrasztási folyamatok végét, továbbá CE tanúsítvánnyal, vészleállító rendszerrel és automatikus túlmelegedés elleni védelemmel rendelkezik a biztonságos használat érdekében.
Fő jellemzők:
- Teljes teljesítmény: 4500W
- Felső fűtőegység: 800W
- Alsó fűtőegységek: 1200W (második) és 2400W (harmadik IR)
- Tápellátás: AC220V ±10%, 50/60Hz
- Méretek: 530×600×600 mm
- Pozicionálás: V-horony univerzális állítható tartóval
- Hőmérséklet-szabályozás: K típusú érzékelő, zárt hurkú rendszer, ±3 °C pontosság
- Maximális PCB méret: 350×330 mm; minimális: 20×20 mm
- Érzékeny hőmérséklet-szabályozó modul és tajvani érintőkijelző
- Súly: 34 kg
Tipikus felhasználás: BGA chipek javítása és reballingja elektronikai lapokon, érzékeny alkatrészek forrasztása, valamint olyan munkák, amelyek pontos hőmérséklet-szabályozást és precíz pozicionálást igényelnek.
Kompatibilitás: A rugalmas és állítható tartónak köszönhetően különböző méretű PCB lapokkal és eltérő BGA csomagokkal kompatibilis.
Jelenleg a Zhuomao ZM-R5830 reballing állomás nincs készleten. Javasoljuk, hogy érdeklődj csapatunknál alternatívák vagy várható újrakészletezés időpontja felől.
- Nagy pontosságú X, Y, Z tengelyállítás lineáris csúszkával
- HD érintőkijelző PLC vezérléssel és menthető profilokkal
- Három független fűtési zóna ±3 °C szabályozással
- 360°-ban forgatható, mágneses forrólevegős fúvókák a könnyű cseréhez
- V-hornyos tartó a PCB deformációjának elkerülésére
- Keresztáramú ventilátor a gyors hűtéshez
- Beépített vákuumszivattyú és külső szívóceruza
- Hangjelzés a folyamatok befejezéséhez
- CE tanúsítvány és beépített biztonsági rendszerek
- Kompakt méretek és 34 kg-os súly a stabilitásért
Vásárlói kérdések és válaszok
Mekkora a ZM-R5830 állomás mérete, súlya és a doboz tartalma?
Az állomás hozzávetőleges mérete 690 mm × 630 mm × 600 mm, súlya pedig kb. 55 kg. A csomag általában tartalmazza a főegységet, a forrólevegős fúvókakészletet, a V-típusú rugalmas PCB rögzítést, a vákuumszivattyút, a szívó tollat, a tápkábeleket és a kézikönyvet. Érdemes a pontos tartalmat a forgalmazónál ellenőrizni.
Milyen villamos követelményekkel és kompatibilitással működik a ZM-R5830?
A ZM-R5830 220 V AC (±10%), 50–60 Hz tápellátást igényel, és körülbelül 5000 W maximális fogyasztással rendelkezik. Széles körű PCB-kel és mindenféle BGA tokozással kompatibilis, részben a cserélhető fúvókáknak és rögzítéseknek köszönhetően. 110 V-os hálózaton megfelelő transzformátor nélkül nem használható.
Milyen karbantartást igényel az állomás, és melyek a legkritikusabb kopóalkatrészei?
A karbantartás magában foglalja a fúvókák és érzékelők rendszeres tisztítását, a K-típusú termopárok ellenőrzését, valamint a PCB rögzítőrendszer és a keresztáramú ventilátor időszakos felülvizsgálatát. A legkritikusabb alkatrészek általában a fűtőellenállások és az érzékelők, amelyekhez pótalkatrészek elérhetők.
Rendelkezik-e a ZM-R5830 elismert biztonsági tanúsítványokkal vagy védelemmel?
Igen, a ZM-R5830 CE tanúsítvánnyal, vészleállító rendszerrel és kettős túlmelegedés-védelemmel rendelkezik, megfelelve az európai ipari villamos biztonsági előírásoknak, ami csökkenti az üzemeltetési kockázatokat és a hőhibákból eredő károkat.
Milyen hőmérséklet-szabályozással rendelkezik a Zhuomao ZM-R5830 reballing állomás?
Zárt hurkú hőmérséklet-szabályozással rendelkezik K típusú érzékelővel és ±3 °C pontossággal, így minden zóna külön és pontosan fűthető.
Mekkora a maximális PCB méret, amelyet ez az állomás kezelni tud?
Legfeljebb 350×330 mm méretű PCB lapokkal, valamint minimum 20×20 mm mérettel képes dolgozni.
Tartalmaz biztonsági rendszert az állomás?
Igen, CE tanúsítvánnyal, vészleállítással, automatikus kikapcsolással és kettős túlmelegedés elleni védelemmel rendelkezik.
Azonnal megvásárolható?
Jelenleg a Zhuomao ZM-R5830 nincs készleten. Alternatívák vagy újrakészletezés időpontja felől érdemes érdeklődni.
Milyen tartozékok segítik a forrasztást?
Mágneses, forgatható forrólevegős fúvókákat, állítható PCB tartót, hűtőventilátort, vákuumszivattyút és szívóceruzát tartalmaz.
