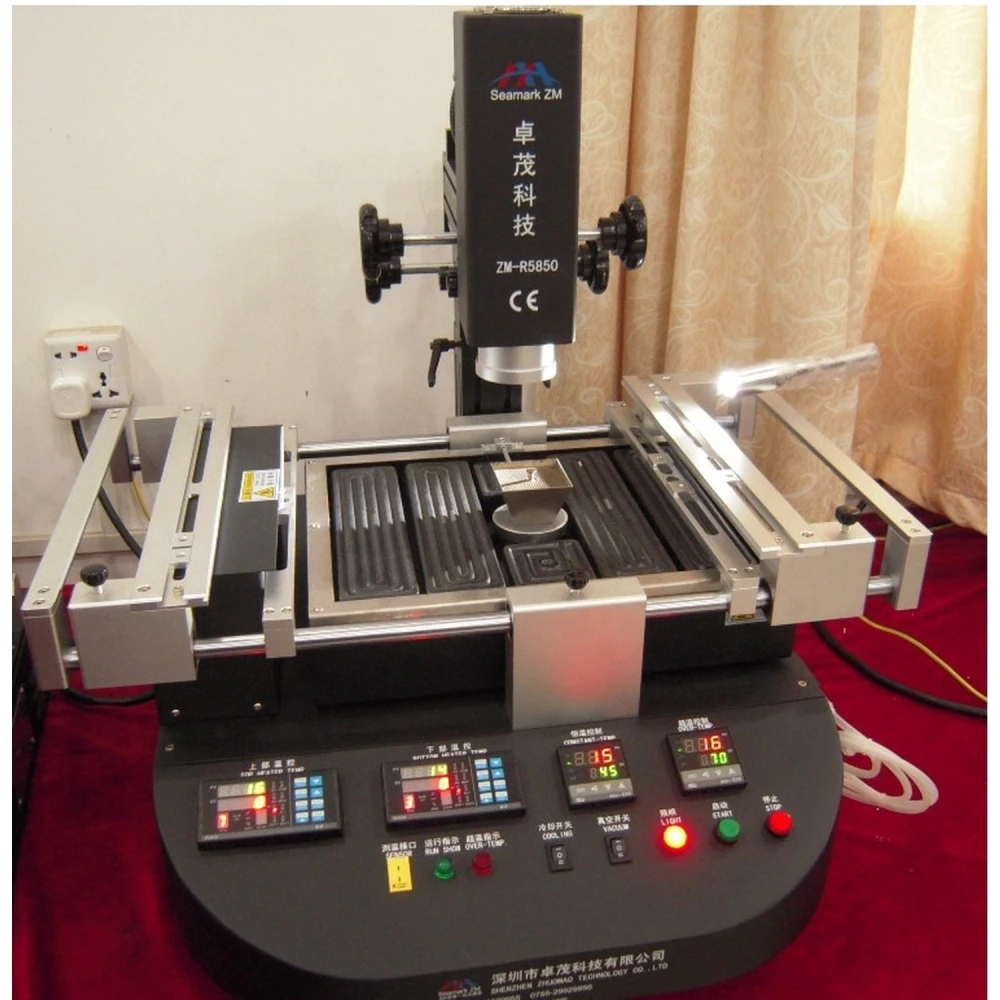

Zhuomao ZM-R5850 reballing állomás fejlett hőmérséklet-szabályozással
Márka: Zhuomao
ÁFA-val (ÁFA nélkül: Ft651 750)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft794 614 | -4% |
| 10+ | Ft778 059 | -6% |
| 20+ | Ft744 950 | -10% |
A Zhuomao ZM-R5850 reballing állomás egy professzionális eszköz, amelyet BGA csomagok javítására és rework műveleteire terveztek nyomtatott áramköri lapokon (PCB). Kialakítása V-hornyos rendszert és rugalmas tartót tartalmaz, amely biztosítja a PCB pozícióját, és megakadályozza a deformációt a melegítési és hűtési folyamatok során. Ez az állomás bármilyen méretű BGA csomaggal kompatibilis, így sokoldalúan használható az elektronikai alkalmazások széles körében.
Fő jellemzők:
- Pontos mozgás az X, Y és Z tengelyeken lineáris vezetékek segítségével, amelyek finom beállítást és gyors pozicionálást tesznek lehetővé.
- Nagy pontosságú hőmérséklet-szabályozó importált K-típusú szenzorral, zárt hurkú vezérlőrendszerrel és automatikus hőmérséklet-kompenzációval a következetes eredmények érdekében.
- Három független fűtési zóna: két forrólevegős fűtő és egy infravörös fűtő az előmelegítéshez, ±3 °C-on belüli hőmérséklet-szabályozással.
- A felső fűtő szabadon állítható, a második fűtő függőlegesen mozgatható, az infravörös terület teljesítménye pedig szabályozható a különböző folyamatokhoz.
- Különféle 360°-ban forgó forrólevegős fúvókákat tartalmaz, könnyű mágneses rögzítéssel és testreszabási lehetőségekkel.
- Erős keresztáramú ventilátor a PCB gyors hűtéséhez, növelve a munkahatékonyságot.
- Beépített vákuumszivattyú és külső szívóceruza a chipek gyors és biztonságos kezeléséhez.
- Fejlett riasztórendszer, amely jelzi a kiforrasztási és forrasztási folyamatok befejezését.
- CE tanúsítvánnyal rendelkezik, vészleállító eszközzel, valamint automatikus túlmelegedés- és elektromos hiba elleni védelemmel.
Műszaki adatok:
- Teljes teljesítmény: 4800 W
- Felső fűtő: 800 W
- Alsó fűtő: 1200 W
- Infravörös fűtő: 2700 W
- Tápellátás: AC220V ±10%, 50/60 Hz
- Méretek: 630 x 650 x 690 mm
- Pozicionálás: V-horony, minden irányban állítható tartó külső univerzális rögzítéssel
- Hőmérséklet-szabályozás: K-típusú szenzor, zárt hurkú vezérlés, ±3° pontosság
- Kompatibilis PCB méret: maximum 410 x 370 mm, minimum 20 x 20 mm
- Külső hőmérséklet-szenzor: opcionális
- Nettó tömeg: 40 kg
Tipikus felhasználás:
Ez az állomás ideális elektronikai technikusok és szakemberek számára, akik nyomtatott áramköri lapokon BGA alkatrészek javítását, reballingját és forrasztását végzik. Precizitása és fejlett vezérlése lehetővé teszi az érzékeny munkákat nagy megbízhatósággal, így alkalmas javítóműhelyek és elektronikai gyártási környezetek számára is.
Kompatibilitás:
Széles körű BGA csomagokkal és különböző méretű PCB-kkel kompatibilis, köszönhetően a rugalmas pozicionáló rendszernek és a több zónában külön szabályozható hőmérsékletnek.
Megjegyzés: Jelenleg ez a termék nincs készleten. Értesítést kérhet az újrakészletezésről, vagy megtekintheti az elérhető alternatívákat.
- Pontos mozgás az X, Y, Z tengelyeken lineáris vezetékekkel a finom beállításokhoz
- Nagy pontosságú hőmérséklet-szabályozás K-típusú szenzorral és automatikus kompenzációval
- Három független fűtési zóna: két forrólevegős és egy infravörös
- 360°-ban forgó forrólevegős fúvókák mágneses rögzítéssel
- Keresztáramú ventilátor a PCB gyors hűtéséhez
- Beépített vákuumszivattyú és külső szívóceruza a chipek kezeléséhez
- Fejlett riasztórendszer és túlmelegedés elleni védelem
- CE tanúsítvány és vészleállító eszköz
- Kompatibilis maximum 410×370 mm és minimum 20×20 mm méretű PCB-kkel
- 40 kg nettó tömeg és 630x650x690 mm méretek
Vásárlói kérdések és válaszok
Milyen típusú és méretű BGA alkatrészek kompatibilisek a Zhuomao ZM-R5850 modellel?
A Zhuomao ZM-R5850 rugalmas rögzítési rendszert és V-hornyot használ, amely gyakorlatilag bármilyen méretű és típusú BGA tokozással használható, beleértve a nagy és kis méreteket, valamint a CSP, QFP és hasonlókat is. Az állomás a tartó és a fúvóka beállításával alkalmazkodik, így univerzális kompatibilitást kínál a fejlett elektronikában szokásos PCB-tartományon belül.
Mekkora a hőmérséklet-szabályozás pontossága és stabilitása az egyes fűtési zónákban?
A ZM-R5850 állomás importált K-típusú termopárokat, zárt hurkú szabályozást és automatikus kompenzációt használ, így a három zónában ±3 °C tűréssel képes szabályozni a hőmérsékletet. Ez a pontossági szint jelentősen csökkenti a túlmelegedésből eredő károk kockázatát, és javítja az ismételhetőséget a kritikus BGA rework folyamatokban.
Mekkora az állomás mérete és súlya, és mi található a dobozban vásárláskor?
A hozzávetőleges méretek 660 mm × 610 mm × 600 mm, a súly pedig kb. 70 kg. Az alapcsomag tartalmazza a főegységet, a forrólevegős fúvókakészletet, a V alakú PCB rögzítőrendszert, a termopárokat, a beépített vákuumszivattyút, a szívó tollat, a kábeleket, a kézikönyvet és a saját szoftvert. A tartalom forgalmazónként eltérhet.
Milyen feszültséggel, fogyasztással és telepítési követelményekkel rendelkezik az állomás?
220 V AC ±10 % feszültségen és 50/60 Hz frekvencián működik, teljes terhelésen körülbelül 5200 W maximális fogyasztással. Javasolt külön áramkör használata hővédelemmel és megbízható földeléssel. Az állomás körül szabad helyre van szükség a szellőzéshez és a hőelvezetéshez.
Hogyan viszonyul a Zhuomao ZM-R5850 a hasonló kategóriájú BGA állomásokhoz teljesítmény és karbantartás szempontjából?
A hasonló kategóriájú alternatívákhoz képest a ZM-R5850 kiemelkedik háromszoros fűtési rendszerével (2 légzóna és 1 infravörös), nagy hőmérsékleti pontosságával és mikrométeres XYZ pozicionálásával. A mágneses fúvókacsere és a moduláris alkatrészek megkönnyítik a karbantartást. Az alapgépekkel szemben a ZM-R5850 riasztásokat, túlmelegedés-védelmet és saját szoftvert is integrál, így már a fejlett ipari állomások szintjéhez közelít, bár magasabb áron és nagyobb méretben.
Milyen alkatrészekhez alkalmas a Zhuomao ZM-R5850 reballing állomás?
BGA csomagok javítására és rework műveleteire alkalmas bármilyen méretben, nyomtatott áramköri lapokon.
Milyen hőmérséklet-szabályozó rendszere van ennek az állomásnak?
Importált K-típusú szenzorral, zárt hurkú vezérléssel és automatikus hőmérséklet-kompenzációval rendelkezik a nagy pontosság érdekében.
Csatlakoztatható számítógéphez?
Igen, beépített PC soros porttal és saját szoftverrel rendelkezik a vezérléshez és a felügyelethez.
Mekkora a Zhuomao ZM-R5850 állomás mérete?
Méretei 630 x 650 x 690 mm, nettó tömege 40 kg.
Jelenleg megvásárolható?
Jelenleg a termék nincs készleten. Javasolt értesítést kérni az újrakészletezésről.
