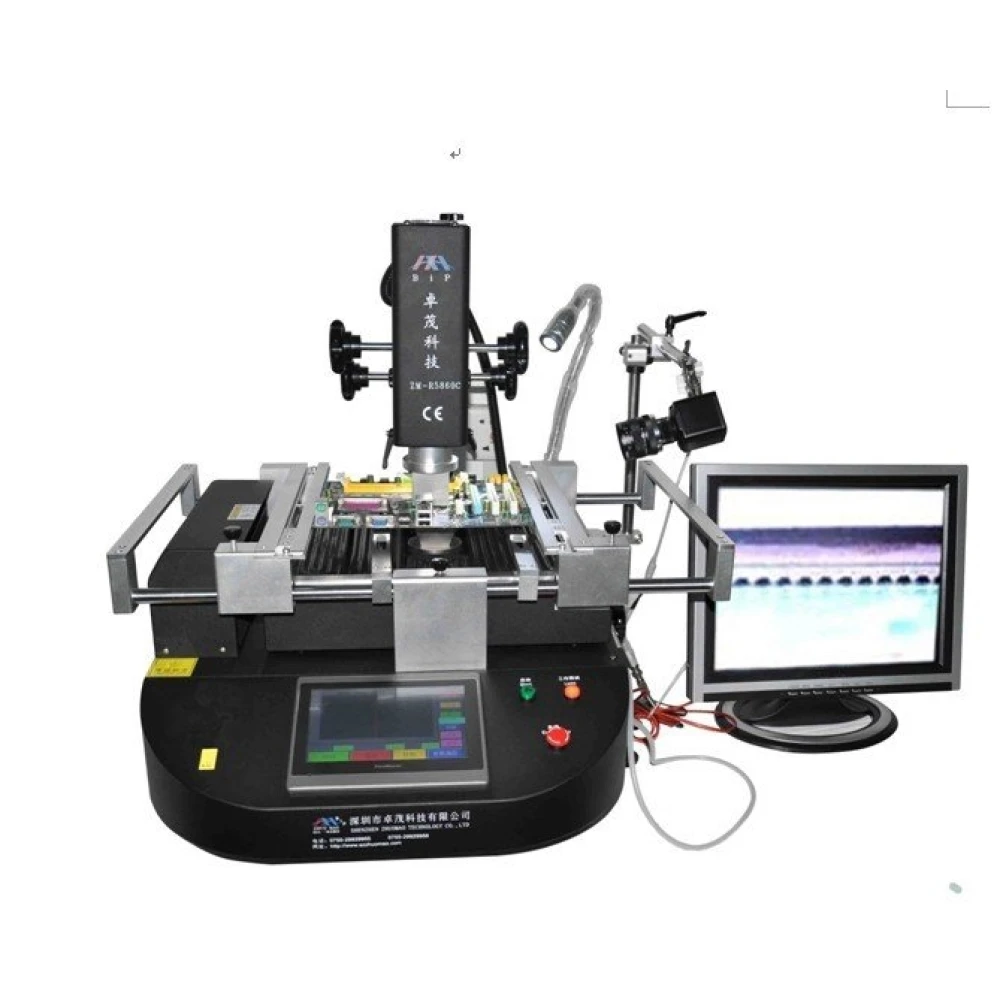

Zhuomao ZM-R5860C reballing állomás: precizitás és fejlett BGA technológia
Márka: Zhuomao
ÁFA-val (ÁFA nélkül: Ft750 500)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft915 010 | -4% |
| 10+ | Ft895 947 | -6% |
| 20+ | Ft857 822 | -10% |
A Zhuomao ZM-R5860C reballing állomás egy professzionális eszköz, amelyet nagy pontosságú és hatékony BGA forrasztási és kiforrasztási munkákhoz terveztek. Fejlett technológiával felszerelve megkönnyíti az elektronikai alkatrészek rework műveleteit PCB lapokon, biztosítva az optimális és biztonságos eredményeket.
Fő jellemzők:
- Pontos X, Y és Z tengelyállítás: A lineáris csúszórendszernek köszönhetően gyors és pontos pozicionálást tesz lehetővé, javítva a kezelhetőséget és a munkapontosságot.
- Nagy felbontású érintőkijelző: Tajvanon gyártott, PLC vezérléssel, amely lehetővé teszi több hőmérsékleti profil mentését, jelszavas védelmet és a hőgörbék azonnali elemzését.
- Három független fűtési zóna: Két forrólevegős fűtő és egy infravörös (IR) előmelegítő, ±3 °C-on belüli hőmérséklet-szabályozással. A felső fűtő szabadon állítható, a második függőlegesen mozgatható, az IR fűtő teljesítménye pedig szabályozható az egyenletes lapfűtéshez.
- 360°-ban forgatható forrólevegős fúvókák: Mágnessel felszerelve a könnyű felszereléshez és cseréhez, egyedi opciókkal is elérhetők.
- Nagy pontosságú K típusú termopár: Zárt hurkú hőmérséklet-szabályozó rendszer automatikus kompenzációval és PLC modullal a pontos vezérléshez.
- V-hornyos pozicionáló rendszer: Rugalmas PCB tartó, amely védi a lapot a deformációtól melegítés vagy hűtés közben, és bármilyen BGA tokozásmérethez alkalmas.
- Erős keresztáramú ventilátor: Gyorsan hűti a lapot a hatékonyság növelése érdekében. Beépített vákuumszivattyút és szívóceruzát tartalmaz a chipek gyors kezeléséhez.
- Riasztások és biztonság: Jelzés a forrasztási és kiforrasztási folyamatok végén, CE tanúsítvány, vészleállító gomb, automatikus kikapcsolás baleset esetén, valamint kettős túlmelegedés elleni védelem.
- CCD vizuális rendszer: Lehetővé teszi az olvadási folyamat pontos vizuális ellenőrzését BGA forrasztás és kiforrasztás közben.
Műszaki adatok:
| Paraméter | Részlet |
|---|---|
| Teljes teljesítmény | 4800W |
| Felső fűtő | 800W |
| Alsó fűtők | Második fűtő 1200W, harmadik IR fűtő 2700W |
| Tápellátás | AC220V ±10%, 50/60Hz |
| Méretek | 635 × 600 × 560 mm |
| Pozicionálás | V-horony állítható univerzális PCB tartóval |
| Hőmérséklet-szabályozás | K típusú érzékelő, zárt hurkú rendszer, pontosság ±3°C |
| Maximális PCB méret | 410 × 370 mm |
| Minimális PCB méret | 20 × 20 mm |
| Elektromos modul | Érzékeny hőmérséklet-szabályozó modul + érintőkijelző (Tajvan) + Delta PLC |
| Nettó tömeg | 50 kg |
Tipikus felhasználás:
Ideális elektronikai javítóműhelyek, fejlesztőlaborok és gyártási környezetek számára, ahol PCB lapokon BGA chipek javítására vagy reballingjára van szükség. Fejlett hőmérséklet-szabályozó és pozicionáló rendszere nagy pontosságú forrasztási és kiforrasztási munkát tesz lehetővé, miközben minimalizálja az alkatrészek sérülésének kockázatát.
Kompatibilitás: Az állítható tartónak és a több zónában független hőmérséklet-szabályozásnak köszönhetően a PCB lapok és BGA tokozások széles mérettartományával kompatibilis.
Termék állapota: Jelenleg nincs készleten. Az elérhetőségről érdeklődj ügyfélszolgálatunknál.
- Pontos X-Y-Z tengelyállítás lineáris csúszórendszerrel
- Nagy felbontású érintőkijelző PLC vezérléssel és menthető profilokkal
- Három független fűtési zóna ±3 °C-os szabályozással
- 360°-ban forgatható forrólevegős fúvókák mágneses rögzítéssel a könnyű cseréhez
- K típusú termopár zárt hurkú vezérléssel és automatikus kompenzációval
- V-hornyos tartó a PCB védelméhez és univerzális illesztéshez
- Keresztáramú ventilátor és beépített vákuumszivattyú a hatékony munkához
- Folyamatriasztások, CE tanúsítvány és kettős túlmelegedés elleni védelem
- CCD vizuális rendszer a forrasztási és kiforrasztási folyamatok ellenőrzéséhez
- Kompakt méretek és 50 kg-os tömeg a stabilitásért és a mozgathatóságért
Vásárlói kérdések és válaszok
Milyen hőmérsékleti pontosságot és vezérlést tud garantálni a fűtőrendszer, és mik a biztonságos üzemi határok?
A Zm-R5860c rendszer a 3 fűtési zónában a folyamat során ±3 °C tűréssel szabályozza a hőmérsékletet. A meleg levegőhöz ajánlott felső határ 400°C, ami a legtöbb ólommentes forrasztáshoz megfelelő. Az IR preheater állítható, és segít elkerülni a helyi túlmelegedést. Fontos betartani az egyes chipekhez és forrasztásokhoz ajánlott profilokat.
Milyen megelőző karbantartást igényel az állomás, és mely alkatrészek a leginkább kopásérzékenyek?
Az alap karbantartás magában foglalja a fúvókák és szűrők rendszeres tisztítását, az elektromos csatlakozások ellenőrzését, valamint az X-Y-Z mozgatórendszer átvizsgálását a szennyeződések felhalmozódásának elkerülése érdekében. A fúvókák, a légszűrők és a fűtőelemek hosszabb használat után cserére szorulhatnak. A Zhuomao és a forgalmazók általában tartanak alkatrészeket.
Milyen előnyöket nyújt az érintőképernyős vezérlés a Zhuomao Zm-R5860c állomáson a hagyományos manuális vezérlésű modellekhez képest?
A nagy felbontású érintőképernyő lehetővé teszi több hőprofil mentését, jelszavas védelmet kínál, és megkönnyíti a hőgörbék azonnali elemzését. Ez optimalizálja a beállításváltásokat, felgyorsítja az ismétlődő munkafolyamatokat, és csökkenti az emberi hibák esélyét a manuális kezeléssel szemben. Emellett a programok digitális tárolása előnyös a szabványosított gyártási folyamatokban.
Mekkora a Zm-R5860c állomás teljes mérete és súlya, és mit tartalmaz a csomag?
A gyártó szerint az állomás körülbelül 740 mm hosszú, 670 mm széles és 570 mm magas, a becsült súlya pedig 70 kg. A doboz tartalmazza a főegységet, a forrólevegős fúvókakészletet, egy alap tartozékkészletet (például csipeszeket és rudakat), a felhasználói kézikönyvet és a tápkábeleket. A pontos lista ellenőrzése javasolt a forgalmazónál.
Milyen elektronikai alkatrészeket vagy chipeket képes kezelni az állomás méret és típus szerint elfogadható pontossággal?
A Zhuomao Zm-R5860c széles körű BGA, CSP, QFP és SMD típusú IC-kkel képes dolgozni. Általában kb. 2 mm-től 410x370 mm-es panelekig támogat alkatrészeket, nagy pontosságú X, Y és Z finombeállítással. A pontos minimális és maximális méretet a használt fúvókakészlet és rögzítés befolyásolhatja.
Mekkora a Zhuomao ZM-R5860C reballing állomás teljes teljesítménye?
A teljes teljesítmény 4800W, három fűtési zónára osztva a hatékony hőmérséklet-szabályozás érdekében.
Mekkora PCB lapot tud kezelni ez az állomás?
Legfeljebb 410×370 mm-es PCB lapokat tud kezelni, a minimális méret 20×20 mm.
Van túlmelegedés elleni védelem az állomáson?
Igen, kettős túlmelegedés elleni védelemmel és baleset esetén automatikus kikapcsoló funkcióval rendelkezik.
Lehet hőmérsékleti profilokat menteni?
Igen, az érintőkijelző és a PLC vezérlés több hőmérsékleti profilcsoport mentését teszi lehetővé különböző folyamatokhoz.
Milyen pozicionáló rendszert tartalmaz?
V-hornyos rendszert tartalmaz állítható univerzális PCB tartóval, hogy melegítés közben elkerülje a PCB deformációját.
