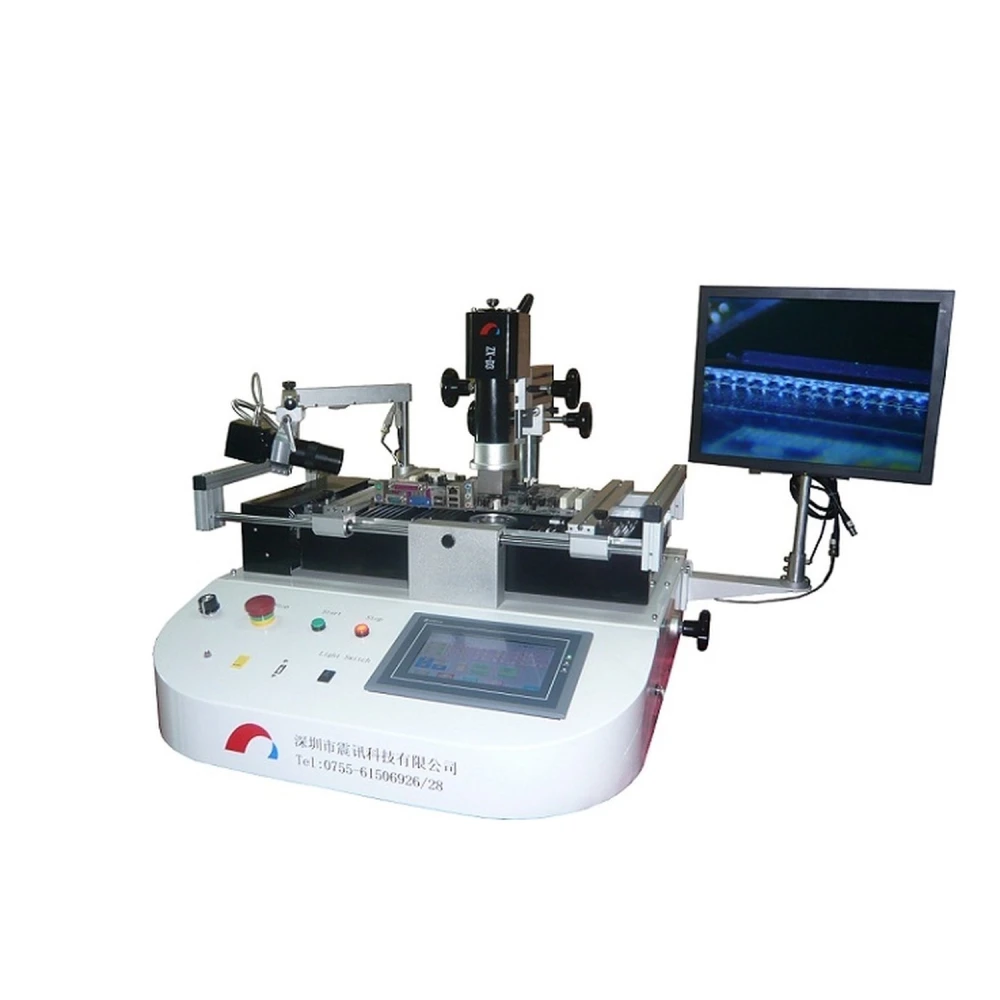

Zhenxun ZX-D3 professzionális reballing állomás BGA munkákhoz
Márka: ZHENXUN
ÁFA-val (ÁFA nélkül: Ft632 000)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft770 534 | -4% |
| 10+ | Ft754 482 | -6% |
| 20+ | Ft722 376 | -10% |
Zhenxun ZX-D3 Reballing Állomás
A Zhenxun ZX-D3 reballing állomás professzionális berendezés, amelyet BGA alkatrészek javítására és forrasztására terveztek nagy pontossággal és hatékonysággal. Ez az állomás fejlett technológiájával tűnik ki, amely lehetővé teszi a hőmérséklet pontos szabályozását három különálló zónában, valamint a forrasztási folyamat vizuális ellenőrzését.
Fő jellemzők:
- PLC felhasználói felület, amely megjeleníti a valós hőmérsékletet három zónában, és lehetővé teszi a hőprofilok exportálását.
- Beépített CCD kamera a forraszgolyók olvadási folyamatának felügyeletéhez.
- Három független hőmérsékleti zóna: felső és alsó meleglevegős fűtés, valamint infravörös előmelegítő zóna.
- 9 szegmenses hőmérséklet-szabályozás felfűtéshez és lehűtéshez, akár 40 hőprofil tárolására alkalmas.
- Minden zónához külön PID rendszer, amely stabil és pontos fűtést biztosít.
- Tartó a deformációk elkerülésére az előmelegítés és fűtés során a forrasztási területen.
- Hűtőventilátor a forrasztás minőségének biztosítására a folyamat után.
- Jelszavas védelem a hőprofil paramétereihez.
- Többféle méretű meleglevegős fúvókát tartalmaz, egyedi igény szerinti opcióval.
- Beépített vákuumszivattyú, így nincs szükség külső gázforrásokra.
Műszaki adatok:
- Maximális PCB méret: 500 x 300 mm
- PCB vastagság: 0.1 a 5 mm
- Hőmérséklet-szabályozás: K típusú hőelem zárt hurkú PID szabályozással
- PCB pozicionálási mód: Külső
- Alsó előmelegítés: 2400W infravörös
- Fő fűtőegységek (felső és alsó): 800W meleglevegős, egyenként
- Elektromos tápellátás: Egfázisú 220V, 50/60Hz, 4.0 KVA
- Méretek: 650 x 700 x 550 mm (Hossz x Szélesség x Magasság)
- Megközelítő súly: 57 kg
Tipikus felhasználás:
Ez az állomás ideális elektronikai javítóműhelyek és gyártóüzemek számára, ahol nagy pontosságú és ismételhető reballing és BGA forrasztás szükséges. Fejlett vezérlőrendszere és vizuális megfigyelése megkönnyíti az összetett folyamatokat és javítja a munka minőségét.
Kompatibilitás:
Különböző méretű és vastagságú nyomtatott áramköri lapokkal kompatibilis, a megadott specifikációkon belül. Cserélhető fúvókás rendszere lehetővé teszi, hogy különböző típusú BGA alkatrészekhez igazodjon.
Fontos megjegyzés: A termék jelenleg nincs készleten. Javasoljuk, hogy nézzen meg alternatívákat, vagy vegye fel a kapcsolatot csapatunkkal személyre szabott tanácsadásért.
- Három független zónás hőmérséklet-szabályozás PID rendszerrel
- CCD kamera a forrasztási folyamat valós idejű megfigyeléséhez
- Beépített vákuumszivattyú külső gázforrás nélkül
- Akár 40 hőprofil tárolása jelszavas védelemmel
- Infravörös előmelegítés és meleglevegős fűtés a nagy pontosságért
Vásárlói kérdések és válaszok
Mi a működési hőmérséklet-tartomány és a sütő hőszabályozásának pontossága?
A sütő jellemzően 100 °C és 350 °C közötti tartományban működik, a gyártói specifikáció szerint legfeljebb ±5 °C eltéréssel. A mikroprocesszoros hővezérlés lehetővé teszi az előre beállított hőprofilok futtatását lead-free és leaded forrasztópasztás munkákhoz, bár maximális terhelésnél vagy erős környezeti légáram esetén kisebb eltérések előfordulhatnak.
Milyen elektromos követelmények és csatlakozótípus szükséges ehhez a reflow sütőhöz?
A Puhui T-962 V2.0 220 V ±10% AC hálózati tápellátást igényel (50 Hz), a fűtési ciklus során legfeljebb 800 W fogyasztással. A készülék szabványos európai Schuko hálózati csatlakozót használ. Más feszültséghez vagy dugótípushoz a helyi előírásoknak megfelelő adapter vagy átalakítás szükséges.
Milyen gyakori problémák merülhetnek fel működés közben, és hogyan lehet ezeket megoldani?
A leggyakrabban jelentett problémák közé tartozik az egyenetlen hőmérséklet a nem megfelelő szigetelés miatt, a forrasztópaszta gőzeiből származó szag, valamint a belső ventilátor hibája. Javasolt a hőérzékelő rendszeres ellenőrzése, a maradványok eltávolítása, a helyiség szellőzésének javítása, és hiba esetén a forgalmazóval felvenni a kapcsolatot alkatrészért. A hideg vagy hiányos forrasztások ellenőrzése a hőprofil módosítását teheti szükségessé.
Milyen rendszeres karbantartás ajánlott a sütő élettartamának meghosszabbításához?
Javasolt a sütő belső tisztítása minden használat után, hogy eltávolítsák a fluxmaradványokat és megelőzzék a korrozív gőzök felhalmozódását; ellenőrizni kell a ventilátor és a kábelek állapotát, valamint félévente a hőbeállítást. Ezek a lépések javítják a tartósságot és csökkentik az idő előtti meghibásodás kockázatát.
Mely Apple eszközök kompatibilisek az I-Helicopterrel, és hogyan történik a csatlakoztatás?
Az I-Helicopter kompatibilis az iPhone, iPad és iPod Touch készülékekkel, amelyek rendelkeznek 3,5 mm-es mini jack bemenettel, és amelyekre telepíthető az I-Helicopter alkalmazás az App Store-ból. Nem kompatibilis azokkal a modellekkel, amelyek nem rendelkeznek ezzel a fizikai csatlakozóval (például iPhone 7 és újabb adapter nélkül). A csatlakoztatás a mellékelt adóegység 3,5 mm-es jack csatlakozójának bedugásával történik.
Mekkora maximális PCB méretet támogat a Zhenxun ZX-D3 reballing állomás?
Legfeljebb 500 x 300 mm méretű nyomtatott áramköri lapokat támogat.
Tartalmaz a állomás megfigyelőrendszert a forrasztási folyamat során?
Igen, beépített CCD kamerával rendelkezik a forraszgolyók olvadási folyamatának felügyeletéhez.
Szükséges külső gázforrás a vákuumszivattyú működtetéséhez?
Nem, a vákuumszivattyú beépített, és nem igényel külső gázforrást.
Milyen típusú hőmérséklet-szabályozást használ ez az állomás?
K típusú hőelemet használ zárt hurkú PID szabályozással a stabil és pontos fűtéshez.
Elérhető jelenleg a Zhenxun ZX-D3 reballing állomás?
A termék jelenleg nincs készleten, de alternatívákat kereshet, vagy további információért kapcsolatba léphet csapatunkkal.
