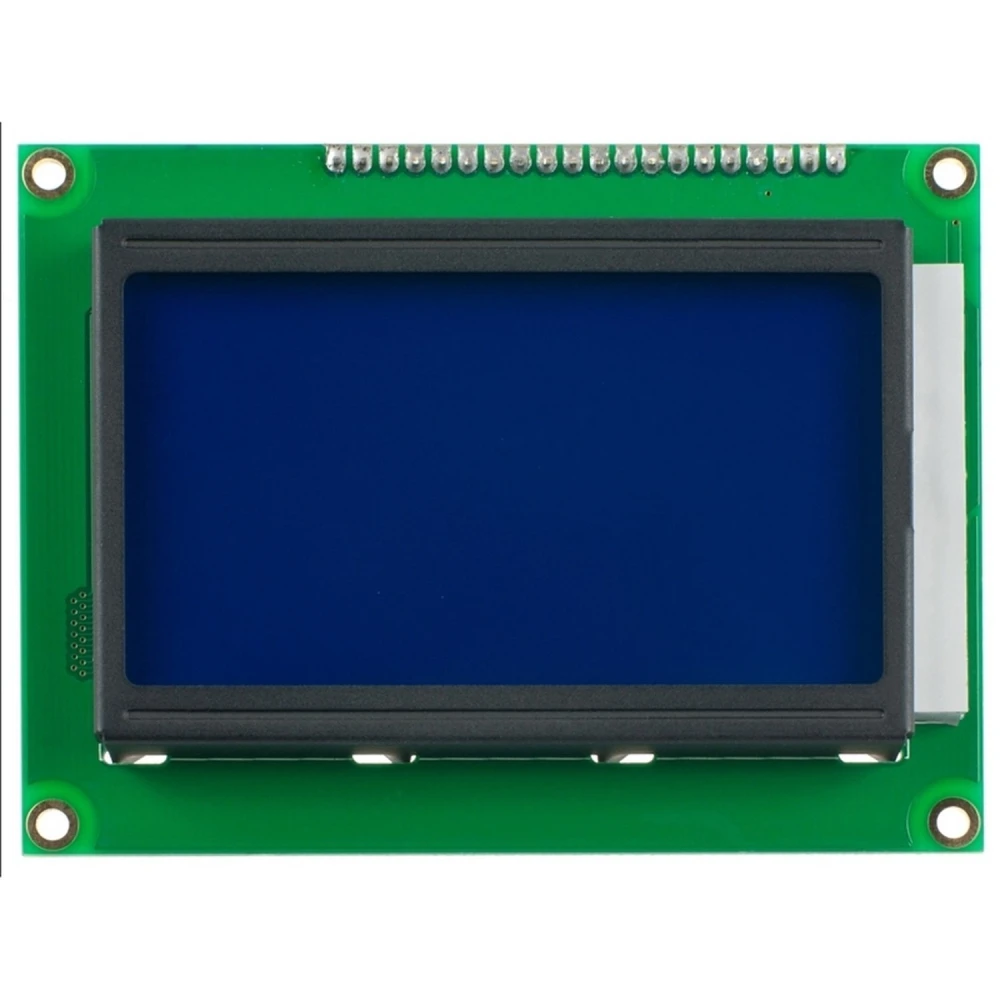

Módulo LCD gráfico Lcd12864 128x64 compatible con Arduino Uno y Mega2560

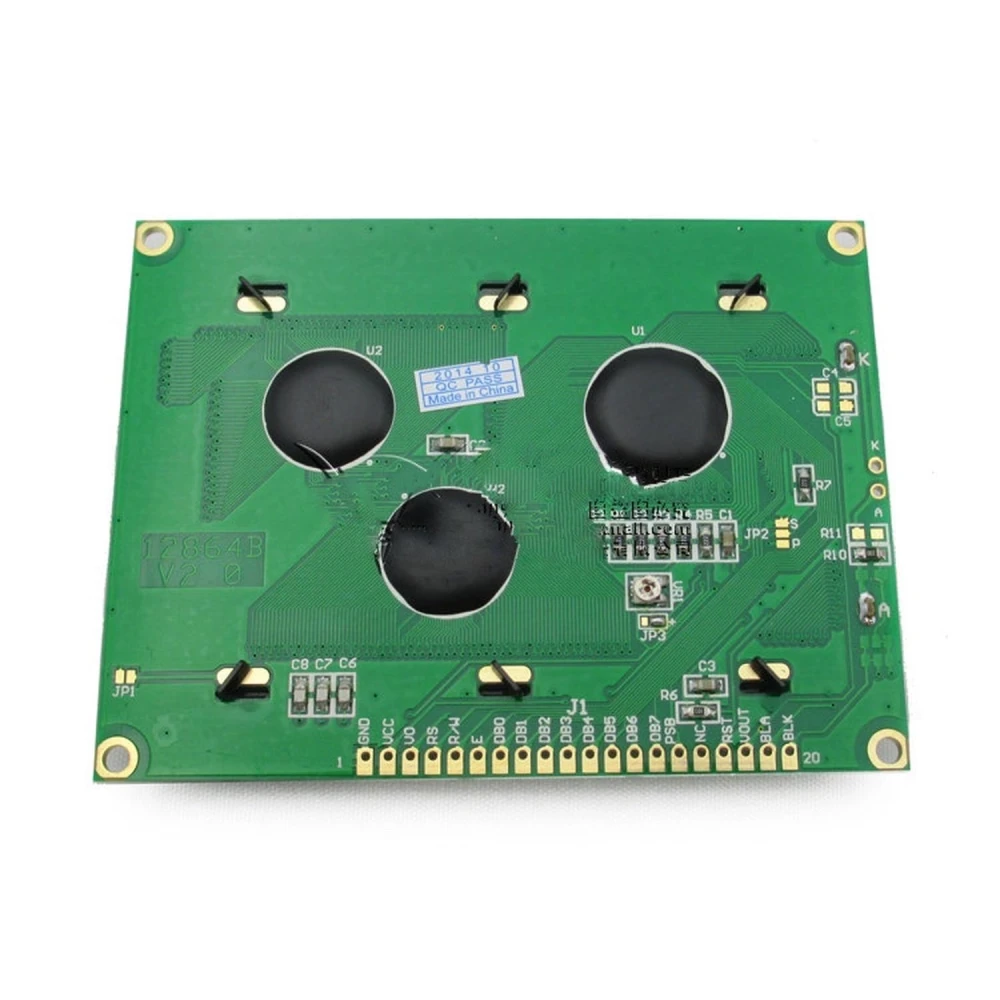

Detalle del controlador ST7920 en el display Lcd12864 128x64 para proyectos Arduino

Lcd12864 128x64 grafikus kijelző Arduino Uno és Mega2560-hoz, kék háttérrel

Name: Lcd12864 128x64 grafikus kijelző Arduino Uno és Mega2560-hoz, kék háttérrel
Brand: satkit
SKU: h030101-Lcd12864
Price: 3211.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

Ft3211

ÁFA-val (ÁFA nélkül: Ft2 528)

Mennyiségi kedvezmények

Mennyiség	Ár	Mentés
2+	Ft3 082	-4%
10+	Ft2 836	-12%
20+	Ft2 633	-18%

Korlátozott készlet

Normál szállítás Csü, Ápr 23 - Hé, Ápr 27

Expressz szállítás Ke, Ápr 21 - Sze, Ápr 22

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

A Lcd12864 128x64 grafikus kijelző Arduinohoz egy kék háttérvilágítású, fehér karakteres grafikus LCD modul, amelyet tiszta és éles megjelenítésre terveztek elektronikai projektekben. Ez a display kompatibilis az Arduino Uno és Mega2560 lapokkal, valamint PIC, AVR és STM32 mikrovezérlőkkel, így sokoldalú választás fejlesztők és elektronikai hobbiépítők számára.

Fő jellemzők:

128x64 pontos grafikus felbontás grafikonok és szöveg megjelenítéséhez.
Kék háttérvilágítás fehér karakterekkel a kiváló láthatóságért.
Beépített ST7920 vezérlő, amely támogatja a párhuzamos és soros kommunikációt.
5V tápellátás, amely a legtöbb Arduino projekthez megfelelő.
PCB méretei: 93 x 70 x 13 mm, látható terület: 72 x 40 mm.

Műszaki adatok:

Ponttávolság: 0.52 x 0.52 mm.
Egy pont mérete: 0.48 x 0.48 mm.
Párhuzamos interfész: tápellátás, vezérlés, adat és háttérvilágítás lábak a közvetlen csatlakoztatáshoz.
Soros interfész: tápellátás, chipvezérlés, adat és órajel lábak a hatékony soros kommunikációhoz.

Tipikus felhasználás és kompatibilitás:

Ez a display ideális olyan projektekhez, ahol grafikus információt vagy szöveget kell valós időben megjeleníteni, például beágyazott rendszerekben, mérőműszerekben, felhasználói felületekben és hordozható eszközökben. Az Arduino Uno és Mega2560 kompatibilitás megkönnyíti az integrálását DIY projektekbe és prototípusokba. Emellett használható PIC, AVR és STM32 mikrovezérlőkkel is, így szélesebb körű alkalmazást tesz lehetővé.

Csatlakoztatás és vezérlés:

A modul párhuzamos vagy soros kommunikációval csatlakoztatható, a projekt igényeihez igazodva. Az ST7920 vezérlő lehetővé teszi összetett grafika és szöveg kezelését speciális parancsokkal. A háttérvilágítás 5V-ról működik, így gyenge fényviszonyok között is jó láthatóságot biztosít.

Fő előnyök:

Magas grafikus felbontás a pontos részletekhez.
Könnyű integráció Arduino lapokkal és más mikrovezérlőkkel.
Háttérvilágítás, amely javítja az olvashatóságot különböző körülmények között.
Robusztus, széles körben támogatott ST7920 vezérlő.

Összefoglalva, a Lcd12864 128x64 grafikus kijelző Arduinohoz alapvető alkatrész mindazok számára, akik hatékony és sokoldalú vizuális megoldást keresnek elektronikai projektjeikhez. Kompakt kialakítása, egyszerű használata és kompatibilitása kiváló választássá teszi fejlesztők és makerek számára.

128x64 pontos grafikus LCD kijelző kék háttérvilágítással és fehér karakterekkel
ST7920 vezérlő, párhuzamos és soros kommunikáció támogatással
5V tápellátás, Arduino Uno és Mega2560 rendszerekhez megfelelő
A modul méretei: 93 x 70 x 13 mm; látható terület: 72 x 40 mm
Kompatibilis PIC, AVR és STM32 mikrovezérlőkkel a nagyobb sokoldalúságért

Vásárlói kérdések és válaszok

Milyen előnyöket kínál a Lcd12864 kijelző más LCD-khez, például a 1602-höz képest Arduino projektekben?

A Lcd12864 grafikus megjelenítést tesz lehetővé, akár 128x64 pixeles felbontással, míg a 1602 csak alfanumerikus karaktereket jelenít meg 16x2-es mátrixban. Ez megkönnyíti képek, ikonok és vizuálisan összetettebb adatok megjelenítését. Ugyanakkor nagyobb memóriaigényt jelent a mikrokontroller számára, és valamivel fejlettebb programozást igényel.

Mekkora a Lcd12864 mérete, súlya, és milyen alkatrészek vannak a dobozban?

A Lcd12864 mérete 93 mm x 70 mm x 13 mm (PCB), a látható felület pedig 72 mm x 40 mm. A súlya általában 80–100 g. A doboz többnyire csak az LCD modult tartalmazza; kábelek és tüskesorok nem feltétlenül vannak benne, kivéve ha a beszállító külön megadja.

Mely mikrokontrollerekkel és fejlesztőlapokkal kompatibilis ez a kijelző, és mik az elektromos csatlakoztatás követelményei?

A kijelző működik Arduino Uno, Mega2560, PIC, AVR és STM32 mikrokontrollerekkel. +5 V tápellátást igényel mind a logikához, mind a háttérvilágításhoz. Párhuzamos vagy soros interfészen keresztül csatlakoztatható, a módot a PSB láb választja ki.

Milyen szempontokra kell figyelni a telepítés során, hogy elkerülhető legyen a kijelző károsodása?

Javasolt a kontrasztot (V0) megfelelően beállítani, kerülni a polaritás felcserélését, és csak az összes csatlakozás ellenőrzése után bekapcsolni. A /RESET lábat röviden aktiválni kell indításkor. Kerülje a rövidzárlatot, különösen a háttérvilágítás lábainál (A és K, azaz 5V és 0V).

Mit tegyek, ha a kijelző csak sötét blokkokat mutat, vagy nem reagál a csatlakoztatás után?

Ez általában kontrasztproblémára utal (állítsa a V0 lábat), hibás adatkapcsolatra vagy kommunikációs mód hibájára (ellenőrizze a PSB-t). Ellenőrizze a kábelezést is, és győződjön meg róla, hogy a mikrokontroller a kiválasztott módnak megfelelő jeleket küldi.

Melyik Arduino lapokkal kompatibilis a Lcd12864 128x64?

Kompatibilis az Arduino Uno és Mega2560 lapokkal, valamint PIC, AVR és STM32 mikrovezérlőkkel.

Milyen kommunikációt támogat ez a display?

Az ST7920 vezérlőnek köszönhetően párhuzamos és soros kommunikációt is támogat.

Mekkora tápellátás szükséges ehhez a modulhoz?

A modul 5V tápellátással működik.

Milyen a display háttérvilágítása?

Kék háttérvilágítással és fehér karakterekkel rendelkezik a jó láthatóság érdekében.

Mekkora a kijelző látható területe?

A látható terület mérete 72 x 40 mm.
