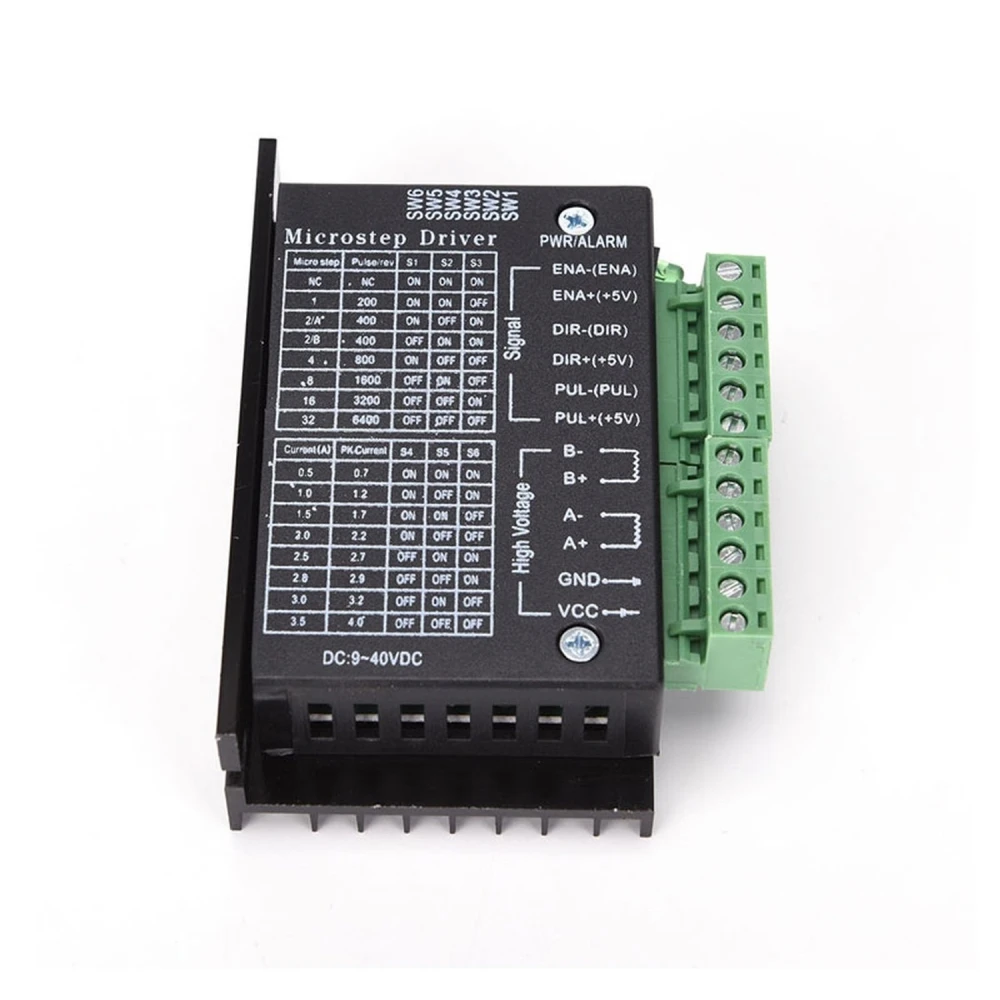

TB6600 léptetőmotor driver 4A-ig 9V-40V-ig, Arduino kompatibilis
Márka: satkit
Ft4018
ÁFA-val (ÁFA nélkül: Ft3 164)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft3 813 | -5% |
Korlátozott készlet
Normál szállítás
Pé, Ápr 24 - Ke, Ápr 28
Expressz szállítás
Sze, Ápr 22 - Csü, Ápr 23
30 napos visszaküldés
Ingyenes visszaküldés 30 napon belül
Biztonságos tranzakció
Share:
Ingyenes szállítás
Szállítás 1990 Ft-tól
Egyszerű visszaküldés
30 napos visszaküldési lehetőség
Biztonságos fizetés
100%-ban biztonságos fizetés
Minőségi garancia
Csak eredeti termékek

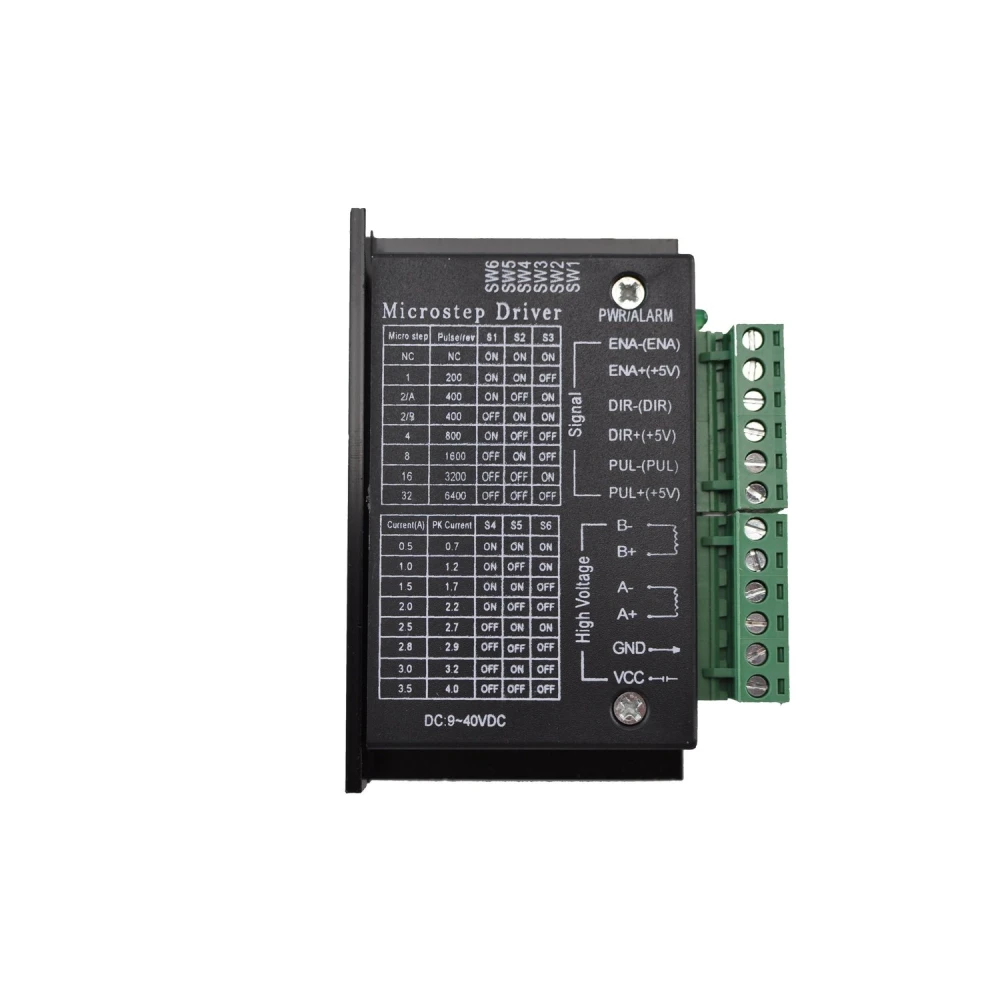

A TB6600 léptetőmotor driver egy bipoláris vezérlőmodul, amely lehetővé teszi 2 és 4 fázisú léptetőmotorok vezérlését 9V és 40V közötti tápfeszültséggel és akár 4A maximális gerjesztési árammal. Ezt a vezérlőt széles körben használják olyan alkalmazásokban, mint a CNC gépek, gravírozógépek, csomagológépek és más olyan berendezések, amelyek nagy pontosságot és nyomatékot igényelnek.
Ez a driver fejlett áramhurok-alosztásos vezérlést használ, amely csökkenti a motor nyomatékingadozását és sima működést tesz lehetővé alacsony sebességnél. Emellett nagyobb nyomatékot biztosít magas fordulatszámon más kétfázisú vezérlőkhöz képest, így nagy pontosságú pozicionálást garantál.
Fő jellemzők
- Választható mikrolépés módok: 1/1, 1/2, 1/4, 1/8 és 1/16 lépés.
- Egyszerű 9 a 40V DC tápegység.
- 8 fokozatban állítható áram, 0,2 A-tól 5 A-ig.
- Optikailag leválasztott bemenetek a nagyobb védelem és stabilitás érdekében.
- Túlfeszültség, alulfeszültség, túláram és rövidzárlat elleni védelem.
- Nagy indítási sebesség és magas nyomaték nagy fordulatszámon.
- Masszív fekete műanyag ház alumínium hűtőbordával az optimális hőelvezetéshez.
- Beépített rögzítőfuratok a géppanelekre történő egyszerű felszereléshez.
Műszaki adatok
- Bemeneti feszültség: 8 a 50V DC (üzemi tartomány: 9V és 40V között).
- Bemeneti áram: 1 a 5 A.
- Maximális csúcs kimeneti áram: 5,0 A (100 ms).
- Maximális üzemi kimeneti áram: 4,5 A.
- Üzemi hőmérséklet: -10 a 45 °C.
- Tárolási hőmérséklet: -40 a 70 °C.
- Súly: 200 gramm.
Kompatibilitás és felhasználás

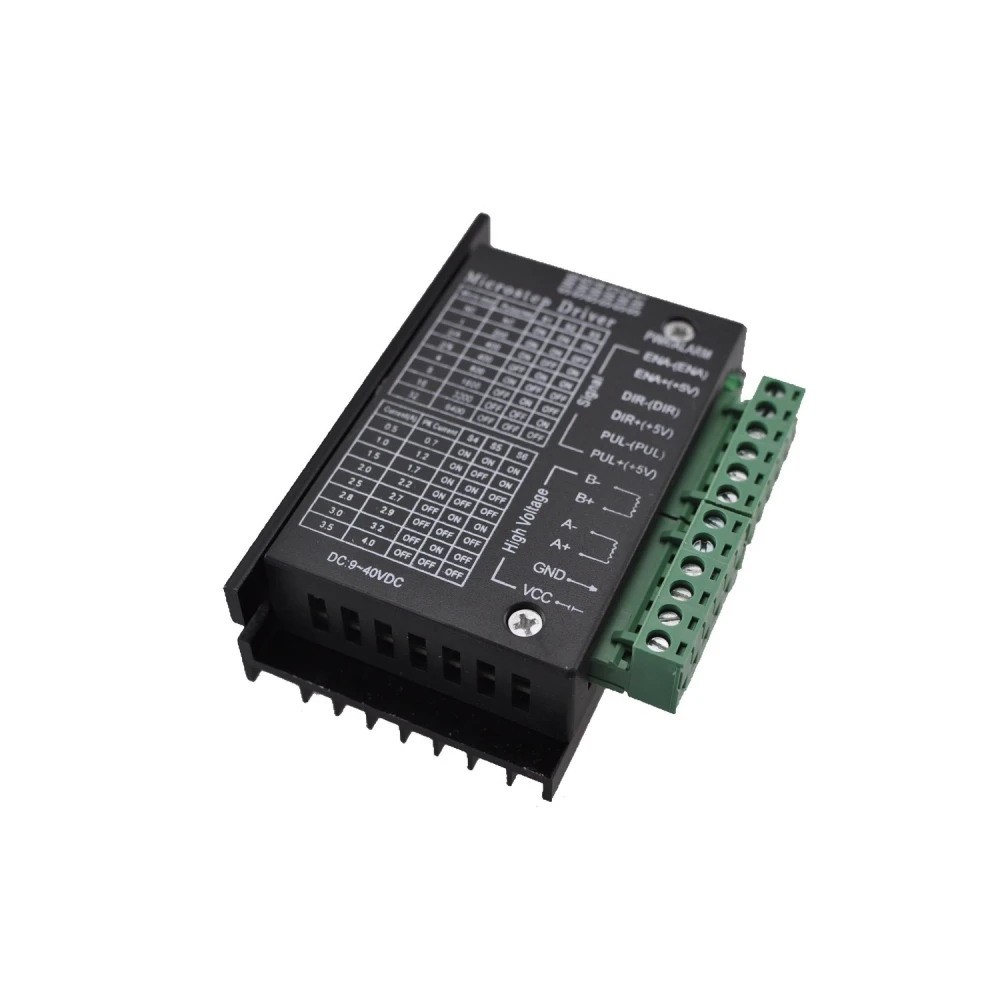

Ez a vezérlő kompatibilis a NEMA17, NEMA23, NEMA24 és NEMA34 léptetőmotorokkal, így kiváló választás CNC projektekhez és olyan rendszerekhez, amelyek nagy pontosságú motorvezérlést igényelnek. Kompatibilis az Arduino-val és más olyan mikrokontrollerekkel is, amelyek 5V-os digitális impulzusjeleket adnak ki, megkönnyítve az integrációt DIY és professzionális projektekben.
Csatlakozások és beállítás

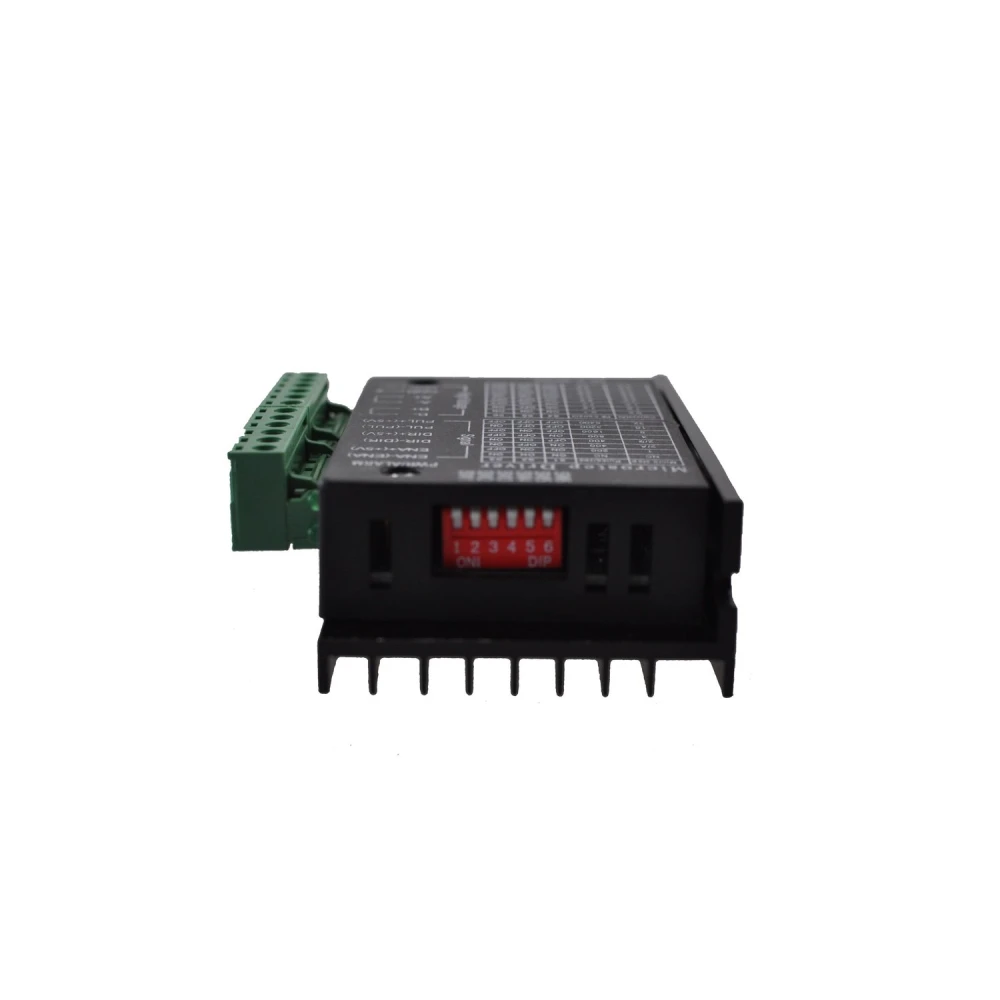

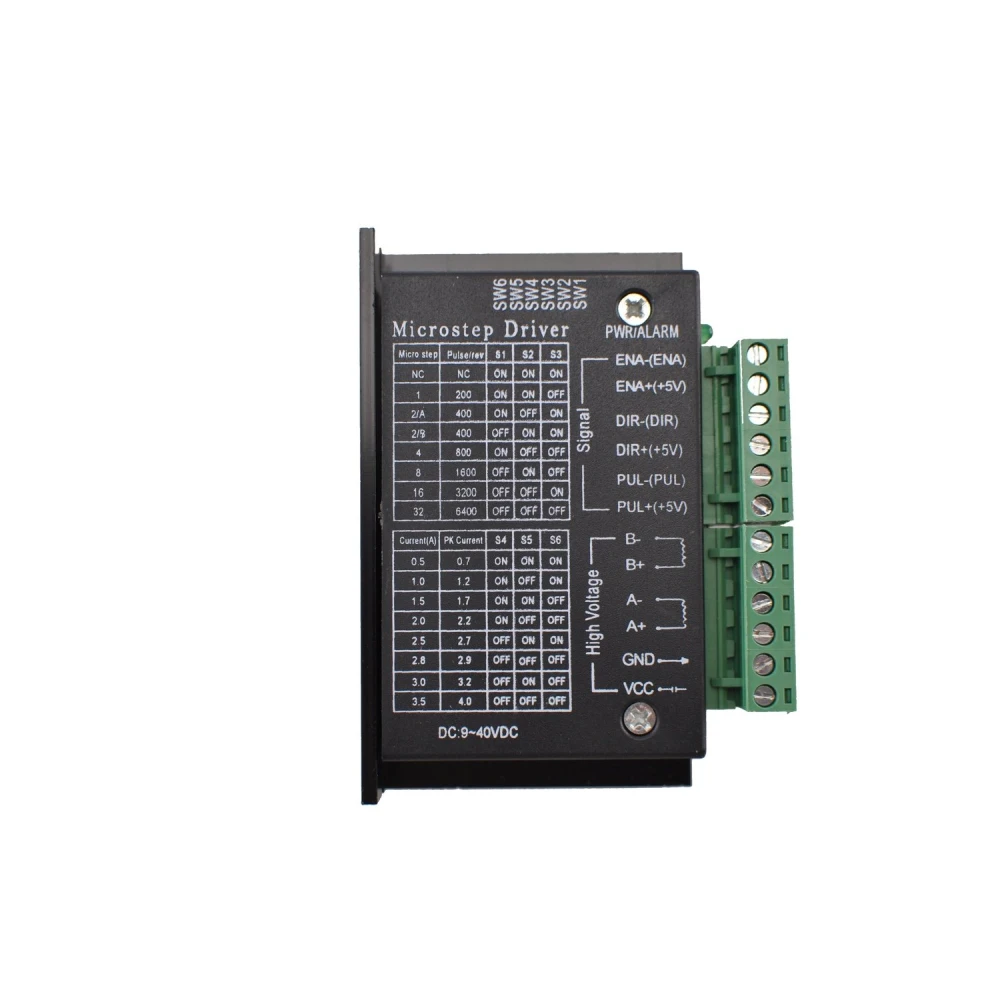

A modul DC tápellátási csatlakozókkal, a motor fázisaihoz tartozó kimenetekkel, valamint engedélyező, lépés és irány jelek bemeneteivel rendelkezik, amelyek mind optikailag leválasztottak az interferencia elkerülése érdekében. Emellett DIP kapcsoló blokkot is tartalmaz az áram és a mikrolépés felbontásának beállításához, így a motor és az alkalmazás igényei szerint személyre szabható a konfiguráció.
Összefoglalva, a TB6600 driver egy robusztus, precíz és sokoldalú vezérlő, ideális azok számára, akik megbízható teljesítményt keresnek léptetőmotorokhoz CNC, robotikai és automatizálási alkalmazásokban.
- Mikrolépés módok: 1/1, 1/2, 1/4, 1/8, 1/16.
- 9 a 40V DC tápellátás.
- Állítható áram: 0,2 A-tól 5 A-ig.
- Túlfeszültség, alulfeszültség és rövidzárlat elleni védelem.
- Kompatibilis NEMA17, NEMA23, NEMA24 és NEMA34 motorokkal.
- Kompatibilis Arduino-val és 5V-os mikrokontrollerekkel.
- Masszív ház alumínium hűtőbordával.
- Nagy pontosság és nyomaték magas sebességnél.
Vásárlói kérdések és válaszok
Milyen előnyöket nyújt a mikrolépés a TB6600 vezérlőben a csak teljes lépéses vagy fél lépéses vezérlőkhöz képest?
A TB6600-ban használható mikrolépéses üzemmódok (1/1, 1/2, 1/4, 1/8, 1/16 lépés) simább motorjárást és nagyobb pozicionálási felbontást biztosítanak, csökkentik a rezgést és növelik a pontosságot. Ezzel szemben a teljes lépéses vagy fél lépéses módok nagyobb rezgést és kisebb felbontást eredményeznek. Ez különösen fontos olyan feladatoknál, ahol a simaság és a pontosság elsődleges.
Milyen elektromos és jelkövetelményeknek kell megfelelnie a mikrokontrolleremnek, hogy kompatibilis legyen ezzel a driverrel?
A TB6600 5 V-os digitális vezérlőjelekkel működik a pulse, direction és enable bemeneteken, és optocsatolt bemenetekkel rendelkezik az elszigeteléshez. Kompatibilis olyan mikrokontrollerekkel, mint az Arduino és más 5 V logikai jelet biztosító eszközök. A driver tápellátásának 9–40 VDC tartományban kell lennie. Javasolt ellenőrizni, hogy a mikrokontroller legalább 5 mA áramot tud-e biztosítani vezérlőpinenként.
Milyen védelmi mechanizmusokat tartalmaz a TB6600, és hogyan működnek tipikus hiba esetén?
A TB6600 túlfeszültség, alulfeszültség, túláram és rövidzárlat elleni védelemmel rendelkezik. Például ha túlfeszültséget vagy túláramot érzékel, a driver lekapcsolja a kimenetet, hogy megvédje a motort és a belső áramkört. Rövidzárlat esetén védelmi állapotba lép, amíg a tápellátás helyre nem áll. Ezek a funkciók növelik a biztonságot a gyakori kábelezési vagy tápellátási hibákkal szemben.
Milyen feszültséget támogat a TB6600 driver?
A TB6600 driver 9V és 40V DC közötti bemeneti feszültséget támogat, az üzemi tartomány 8 a 50V DC.
Mekkora a vezérlő által kezelhető maximális áram?
A maximális üzemi áram 4,5 A, a csúcsérték pedig 5 A 100 ms-ig.
Kompatibilis az Arduino-val?
Igen, kompatibilis az Arduino-val és más olyan mikrokontrollerekkel, amelyek 5V-os digitális impulzusjeleket adnak ki.
Milyen léptetőmotorok kompatibilisek ezzel a driverrel?
Kompatibilis a 2 és 4 fázisú NEMA17, NEMA23, NEMA24 és NEMA34 motorokkal.
Milyen mikrolépés módokat kínál a TB6600?
1/1, 1/2, 1/4, 1/8 és 1/16 mikrolépés módokat kínál a pontos motorvezérléshez.
