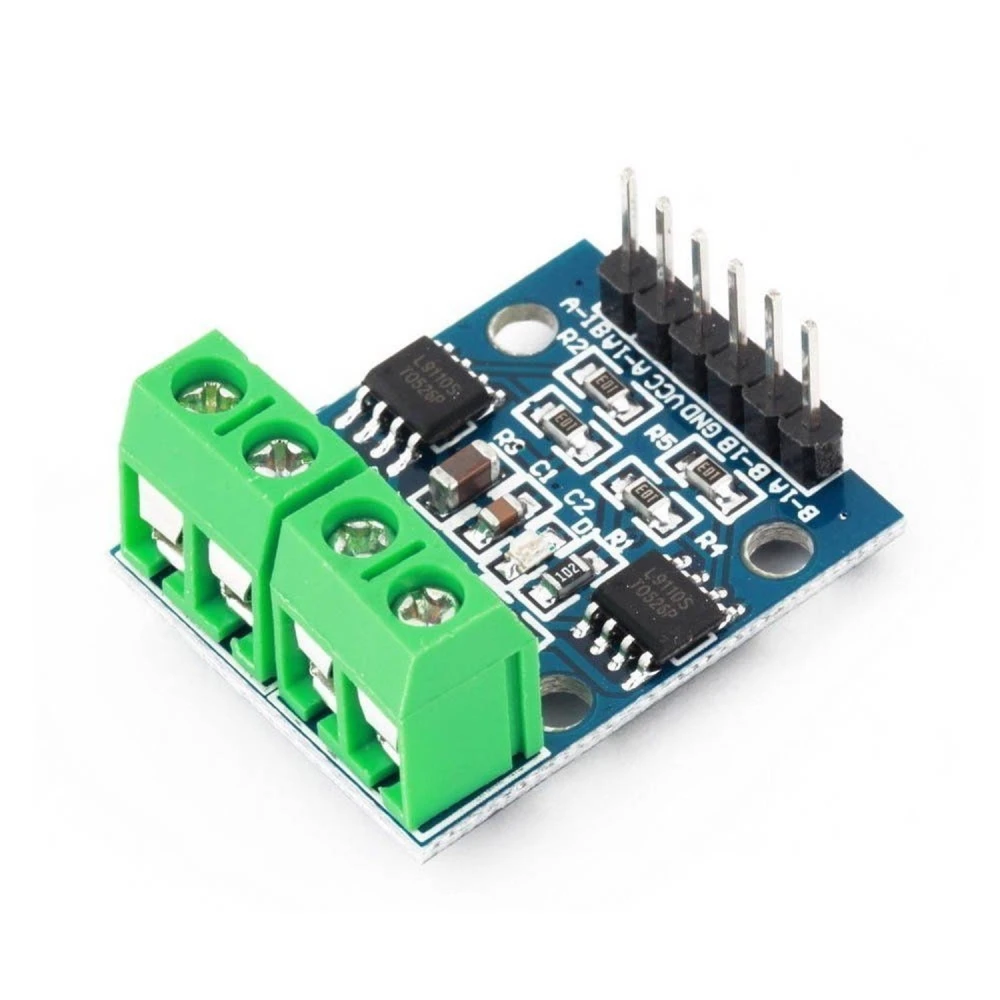

L9110S motorvezérlő Arduinohoz: kettős DC és léptetőmotor vezérlő

A L9110s Motor Driver Arduino egy vezérlőpanel, amelyet két egyenáramú motor vagy egy 2 fázisú, 4 vezetékes léptetőmotor egyidejű vezérlésére terveztek. Ez a vezérlő kompatibilis az Arduino-val és más mikrokontroller-alapú rendszerekkel, megkönnyítve a motorok vezérlését elektronikai és robotikai projektekben.

Ez a modul két beépített L9110S motorvezérlő chipet tartalmaz egy kompakt PCB-n, amelynek mérete 29.2 mm x 23 mm, így ideális olyan alkalmazásokhoz, যেখানে a hely korlátozott.

Fő jellemzők

• Bemeneti feszültség: DC 2.5-12V, széles körű tápegységekhez megfelelő.
• Kimeneti kapacitás: minden csatorna akár 800 mA folyamatos áramot is biztosíthat, lehetővé téve kis és közepes méretű motorok vezérlését.
• Alacsony statikus üzemi áram, amely optimalizálja az energiafogyasztást.
• Alacsony telítési feszültségesés a jobb teljesítmény érdekében.
• Kompatibilis a TTL/CMOS kimeneti szintekkel, így közvetlenül csatlakoztatható CPU-hoz vagy mikrokontrollerhez.
• Beépített védődiódákat tartalmaz az induktív terhelések elleni védelemhez.
• Integrált IC vezérlőegység a nagyobb megbízhatóság és egyszerű használat érdekében.
• Magas nyomás elleni védelem tű segítségével.
• Üzemi hőmérséklet: 0-80 °C, alkalmas általános laboratóriumi és fejlesztési környezetekhez.

Tipikus felhasználás

Ez a vezérlő ideális robotikai, automatizálási és általános motorvezérlési projektekhez. Használható:

• Két DC motor egymástól független vezérlésére.
• 2 fázisú, 4 vezetékes bipoláris léptetőmotorok vezérlésére.
• Olyan Arduino projektekhez, amelyek motorok sebesség- és irányvezérlését igénylik.

Kompatibilitás

A L9110s kompatibilis az Arduino lapokkal és más olyan mikrokontrollerekkel, որոնք támogatják a TTL/CMOS szinteket. Kialakítása lehetővé teszi az egyszerű integrációt olyan elektronikai és robotikai projektekbe, amelyek kettős motorvezérlést vagy léptetőmotor-vezérlést igényelnek.

A csomag tartalma

• L9110S H-Bridge vezérlőpanel léptetőmotorokhoz és kettős DC motorokhoz.

Egyszerű kódpélda

A termék tartalmaz egy 8051-alapú mikrokontrollerekhez készült kódpéldát, amely bemutatja, hogyan lehet a motorok irányát előre- és hátrameneti függvényekkel vezérelni, megkönnyítve a gyors indulást a projektekben.

• Kettős vezérlő két DC motorhoz vagy egy 2 fázisú, 4 vezetékes léptetőmotorhoz
• Bemeneti feszültség: 2.5-12V DC
• 800 mA folyamatos kimeneti áram csatornánként
• TTL/CMOS szinttel kompatibilis, közvetlen CPU-csatlakozáshoz
• Tartalmaz védődiódákat az induktív terhelések elleni védelemhez
• Magas nyomás elleni védelem tűvel
• 0 és 80 °C közötti üzemi hőmérséklet
• Kompakt méret: 29.2 mm x 23 mm
• Ideális Arduino és más mikrokontrolleres projektekhez
