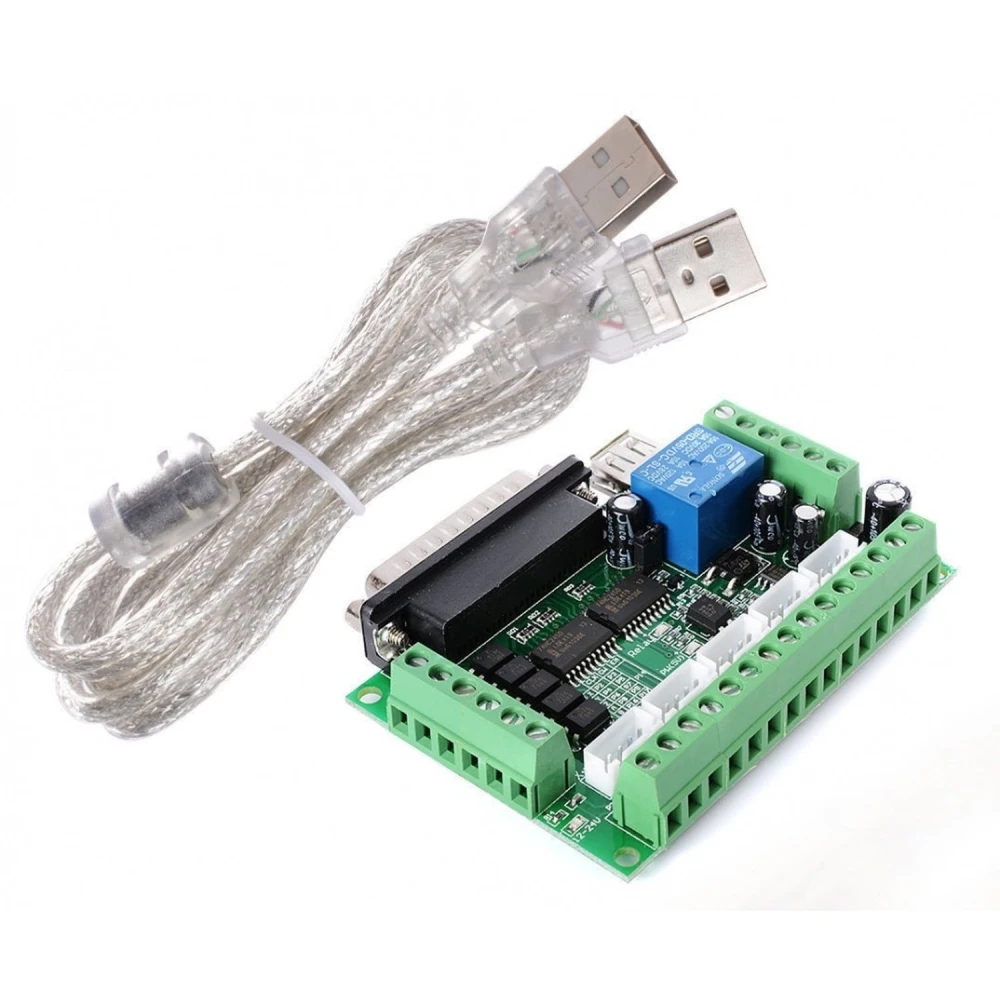

Mach3 USB CNC 5 tengelyes vezérlőpanel léptetőmotorhoz
Márka: satkit
Ft4013
ÁFA-val (ÁFA nélkül: Ft3 160)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft3 853 | -4% |
| 10+ | Ft3 544 | -12% |
| 20+ | Ft3 291 | -18% |
Már csak 5 van készleten - rendeljen hamar!
Normál szállítás
Pé, Ápr 24 - Ke, Ápr 28
Expressz szállítás
Sze, Ápr 22 - Csü, Ápr 23
30 napos visszaküldés
Ingyenes visszaküldés 30 napon belül
Biztonságos tranzakció
Share:
Ingyenes szállítás
Szállítás 1990 Ft-tól
Egyszerű visszaküldés
30 napos visszaküldési lehetőség
Biztonságos fizetés
100%-ban biztonságos fizetés
Minőségi garancia
Csak eredeti termékek
A Mach3 USB CNC 5 tengelyes vezérlőpanel egy adapter, amelyet CNC rendszerekben léptetőmotorok vezérlésére terveztek a Mach3 szoftverrel és más, párhuzamos portot használó numerikus vezérlőprogramokkal. Ez a panel ideális azoknak a felhasználóknak, akik megbízható és védett megoldást keresnek akár 5 tengely pontos és biztonságos kezeléséhez.
- Kompatibilitás: Működik a Mach3-mal és más, párhuzamos porton keresztüli numerikus vezérlő szoftverekkel, megkönnyítve a meglévő CNC rendszerekbe való integrálást.
- Fejlett védelem: Külön védelmi rendszerrel rendelkezik az USB tápellátás és a perifériák tápellátása számára, biztosítva a berendezés épségét és megelőzve a fordított polaritású csatlakoztatásból eredő károkat.
- Perifériák feszültsége: 12 és 24V közötti feszültséget támogat fordított csatlakoztatás elleni védelemmel, biztosítva a biztonságos és stabil működést.
- Párhuzamos port védelem: Teljes körű védelemmel rendelkezik a bemeneti jelek és a vezérlőáramkör között, hogy megóvja a vezérlő párhuzamos portját.
- Kimenetek vezérlése: Minden kimenetet a P17 kimeneten található kapcsoló vezérel, hatékony jelkezelést biztosítva.
- Leválasztott analóg kimenet: Tartalmaz egy leválasztott 0-10V analóg feszültségkimenetet optocsatolón keresztül, amely analóg interfész átalakítóval vezérelhető a főorsó fordulatszámának szabályozásához (P1 kimenet).
- 5 tengelyes vezérlés: 17 hozzáférhető optocsatolós portot nyit meg 5 tengelyes léptetőmotorok vezérléséhez, ideális összetett CNC konfigurációkhoz.
- PWM kimenet: A P1 kimenet PWM-ként használható a főorsó szabályozójának optocsatolón keresztüli vezérlésére.
- Bemeneti szintek: Kompatibilis az 5V-os közös katód vagy közös anód bemeneti szintekkel, így könnyen integrálható különböző rendszerekbe.
Tipikus felhasználás: Ez a panel tökéletes műhelyek és olyan felhasználók számára, akiknek 5 tengelyes CNC gépeket kell vezérelniük léptetőmotorokkal, biztosítva a mozgás és a sebesség pontos és biztonságos szabályozását.
Kompatibilitás és tartozékok: USB kábellel szállítjuk, hogy megkönnyítse a közvetlen számítógépes csatlakoztatást és biztosítsa a stabil kommunikációt a Mach3 szoftverrel.
A csomag tartalma:
- 1 x Mach3 kompatibilis 5 tengelyes CNC vezérlőpanel léptetőmotorokhoz
- 1 x USB kábel
Ezzel a vezérlőpanellel egy robusztus és védett eszközt kap, amely megkönnyíti a fejlett CNC rendszerek megvalósítását és vezérlését Mach3-mal és más kompatibilis programokkal.
- Kompatibilis a Mach3 szoftverrel és a párhuzamos portos numerikus vezérléssel
- Külön védelem az USB tápellátás és a perifériák számára
- 12-24V perifériafeszültség fordított polaritás elleni védelemmel
- Teljes körű védelem a párhuzamos port védelmére
- A kimeneteket a P17 kimeneten lévő kapcsoló vezérli
- Leválasztott 0-10V analóg kimenet a főorsó fordulatszámának szabályozásához
- 5 tengelyes vezérlés 17 optocsatolós hozzáférhető porttal
- PWM kimenet a P1 porton a főorsó szabályozójának vezérléséhez
- Kompatibilis az 5V-os közös katód vagy közös anód bemeneti szintekkel
- USB kábel a közvetlen csatlakoztatáshoz
Vásárlói kérdések és válaszok
Mik a mellékelt panel méretei, súlya és fő anyagai?
A panel mérete körülbelül 100 mm x 70 mm x 15 mm, súlya pedig 120 g (csomagolás nélkül). FR4 üvegszálas PCB-ből készül, felületszerelt elektronikai alkatrészekkel és sorkapcsos csatlakozókkal a könnyű bekötés érdekében.
Mely operációs rendszerekkel és Mach3 verziókkal kompatibilis? Tartalmaz USB drivert?
A panel Mach3-hoz és más CNC szoftverekhez készült párhuzamos porton keresztül, Windows rendszereken (XP, 7, 8, 10 32 bites). A mellékelt USB kábel csak tápellátásra szolgál, adatátvitelre nem, ezért nincs szükség és nem is tartalmaz külön USB drivert.
Lehetséges-e a főorsó sebességének vezérlése a 0-10V analóg kimenetről, és milyen pontosságú ez a jel?
Igen, a 0-10V analóg kimenet lehetővé teszi a kompatibilis főorsók sebességének vezérlését megfelelő átalakítóval. A jel optocsatolóval van leválasztva, pontossága pedig az áramkör kialakításától függ, tipikus ±0,2 V tűréssel, ami a legtöbb hagyományos VFD-hez megfelelő.
Milyen elektromos védelmet tartalmaz, és mi történik, ha a 12-24V tápellátás rosszul van bekötve?
A panel beépített fordított polaritás elleni védelemmel rendelkezik a 12-24V tápbemeneten, valamint optocsatolókkal a vezérlőjelek leválasztására. Hibás polaritás esetén a rendszer megakadályozza a maradandó károsodást, de bekapcsolás előtt ajánlott ellenőrizni a bekötést.
Kompatibilis ez a panel a Mach3 szoftverrel?
Igen, ez a vezérlőpanel kompatibilis a Mach3-mal és más, párhuzamos portot használó numerikus vezérlőprogramokkal.
Mekkora feszültséget támogatnak a panelhez csatlakoztatott perifériák?
A perifériák 12 és 24V közötti feszültségen működhetnek, fordított polaritás elleni védelemmel.
Tartozik hozzá USB csatlakozókábel?
Igen, a csomag tartalmaz egy USB kábelt a panel számítógéphez való csatlakoztatásához.
Hány tengelyt tud vezérelni ez a panel?
Akár 5 tengelyt is képes vezérelni a 17 optocsatolós hozzáférhető portján keresztül.
Milyen védelemmel rendelkezik a panel?
Külön védelmet biztosít az USB tápellátás és a perifériák számára, valamint teljes körű védelmet a párhuzamos port számára a károk elkerülése érdekében.
