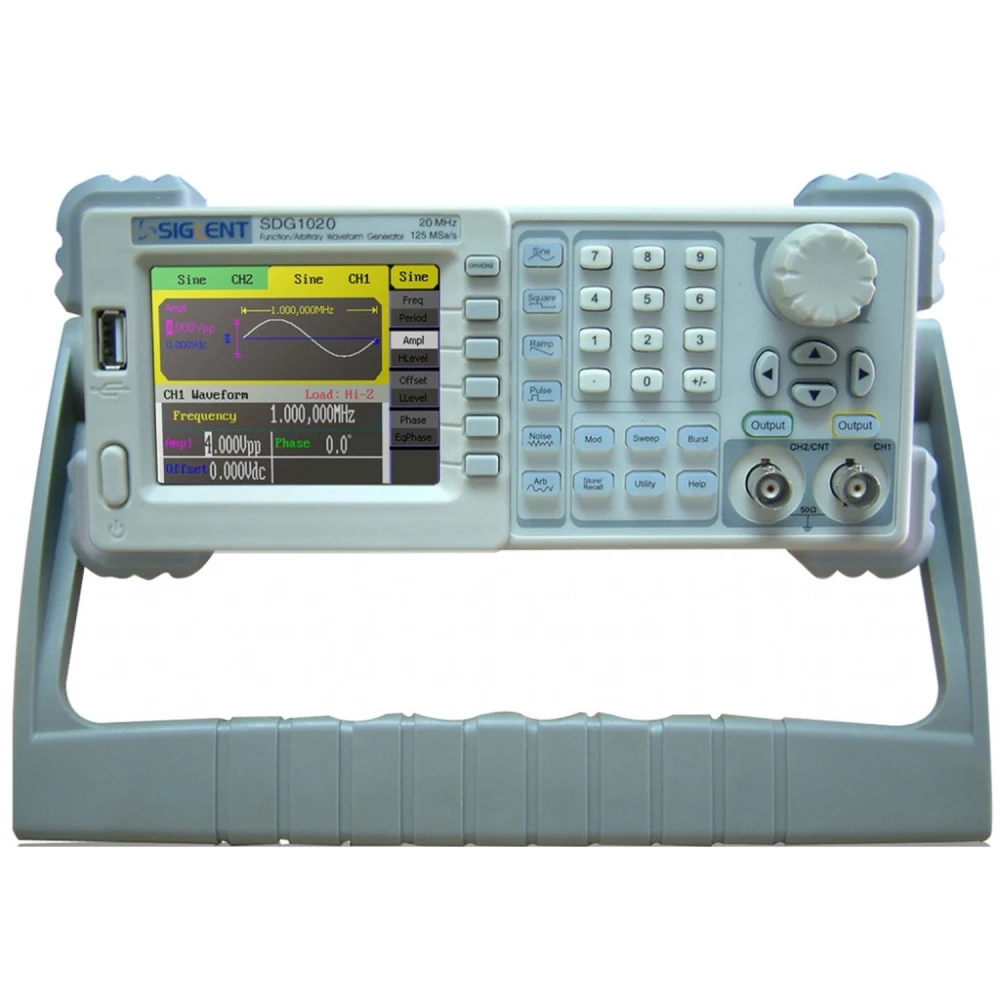

Siglent SDG1020 20MHz funkciógenerátor elektronikai alkalmazásokhoz
Márka: Siglent
ÁFA-val (ÁFA nélkül: Ft94 405)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft115 099 | -4% |
| 10+ | Ft112 701 | -6% |
| 20+ | Ft107 905 | -10% |
Siglent SDG1020 20MHz funkciógenerátor egy fejlett mérőműszer, amelyet olyan elektronikai alkalmazásokhoz terveztek, ahol pontos és változatos jelekre van szükség. Ez a generátor DDS (Direct Digital Synthesis) technológiát használ, és akár 20MHz maximális kimeneti frekvenciát biztosít nagy felbontással és stabilitással.
Fő jellemzők:
- Maximális kimeneti frekvencia: 20MHz, amely széles körű elektronikai tesztekhez alkalmas.
- Kétcsatornás kimenet: Lehetővé teszi két jel egyidejű generálását, megkönnyítve az összehasonlításokat és az összetett teszteket.
- Mintavételi sebesség: 125 MSa/s, 14 bites függőleges felbontással a pontos és részletes jelekhez.
- Hullámhossz: 16 kpts, amely részletes és konfigurálható hullámformákat biztosít.
- Szabványos és tetszőleges hullámformák: 5 szabványos formát tartalmaz (szinusz, négyszög, fűrészjel, impulzus, gaussi fehér zaj) és 48 beépített tetszőleges hullámformát a maximális rugalmasságért.
- Modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep és Burst összetett és változatos szimulációkhoz.
- Frekvenciaszámláló: 100 mHz és 200 MHz közötti tartomány a pontos mérésekhez.
- Csatlakoztathatóság: USB Host és Device tároláshoz és vezérléshez, opcionális USB-GPIB porttal a fejlettebb integrációhoz.
- Kompatibilitás: Kompatibilis az SDS1000 sorozatú digitális oszcilloszkópokkal és távoli vezérléssel az integrált laboratóriumi környezethez.
Tipikus alkalmazások:
- Elektronikus áramkörök tesztelése és fejlesztése.
- Jel-szimuláció elemzéshez és diagnosztikához.
- Elektronikai és távközlési oktatás és képzés.
- Kutatás és fejlesztés műszaki laborokban.
Műszaki adatok:
- Modell: SDG1020
- Maximális kimeneti frekvencia: 20MHz
- Kimeneti csatornák: 2
- Mintavételi sebesség: 125 MSa/s
- Hullámhossz: 16 kpts
- Frekvenciafelbontás: 1 μHz
- Függőleges felbontás: 14 bits
- Hullámformák: szinusz, négyszög, fűrészjel, impulzus, gaussi fehér zaj, 48 tetszőleges forma
- Szinuszos és négyszögjel tartomány: 1 μHz to 20MHz
- Impulzustartomány: 500 μHz to 5MHz
- Fűrészjel tartomány: 1 μHz to 300 KHz
- Gaussi fehér zaj sávszélessége: 20MHz (-3dB)
- Modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvenciaszámláló: 100 mHz to 200 MHz
- Szabványos csatlakozások: USB Host és Device
- Opcionális port: USB-GPIB adapter
- Méret: 229mm × 105mm × 281mm
Elérhetőségi megjegyzés: Jelenleg ez a termék nincs készleten. Javasoljuk, hogy érdeklődjön csapatunknál az utánpótlásról vagy alternatívákról.
- DDS technológia a pontos és stabil jelekhez
- Kétcsatornás kimenet a nagyobb sokoldalúságért
- 125 MSa/s mintavételi sebesség és 14 bites felbontás
- 48 beépített tetszőleges hullámforma az 5 szabványos mellett
- Fejlett modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Beépített frekvenciaszámláló akár 200 MHz-ig
- USB Host és Device csatlakozás, USB-GPIB opcióval
- Kompatibilis az SDS1000 digitális oszcilloszkópokkal és távoli vezérléssel
Vásárlói kérdések és válaszok
Melyek a legfontosabb felbontási és pontossági specifikációk, amelyek befolyásolják a generált jelek minőségét?
A generátor 125 MSa/s mintavételezési sebességet, 14 bites függőleges felbontást és 1 µHz frekvenciafelbontást használ. Ez megfelelő részletességet biztosít igényes laboratóriumi alkalmazásokhoz, bár nagyon összetett jeleknél vagy maximális frekvencián enyhe, a DDS architektúrára jellemző artefaktumok megjelenhetnek.
Mi szükséges az üzembe helyezéshez, és mi van a dobozban az SDG1025 megvásárlásakor?
A csomag általában tartalmazza a generátort, a tápkábelt, a kézikönyvet, két BNC kábelt és a kapcsolódó szoftvert. Az alaptelepítéshez hálózati csatlakozás szükséges (jellemzően 100–240 V AC), valamint a mérőeszközökhöz való kapcsolódás az előlapi BNC csatlakozókon keresztül.
Hogyan viszonyul az SDG1025 a versenytársak arbitrary function generatoraihoz a 25 MHz-es tartományban?
Objektíven nézve az SDG1025 kiemelkedik ár-érték arányával, 14 bites felbontásával és a beépített hullámformák széles választékával. Hasonló kategóriájú modellekhez képest, például a Tektronix AFG1022-höz viszonyítva, valamivel nagyobb kimeneti frekvenciatartományt és több arbitrary waveforms lehetőséget kínál, bár a drágább készülékek jobb stabilitást vagy fejlettebb funkciókat nyújthatnak.
Mekkora a Siglent SDG1020 maximális kimeneti frekvenciája?
A maximális kimeneti frekvencia 20MHz.
Hány kimeneti csatornája van ennek a funkciógenerátornak?
2 kimeneti csatornával rendelkezik, így egyszerre két jel is generálható.
Milyen hullámformákat tartalmaz a generátor?
Tartalmaz szabványos hullámformákat, mint a szinusz, négyszög, fűrészjel, impulzus és gaussi fehér zaj, valamint 48 beépített tetszőleges hullámformát.
Azonnal megvásárolható?
Jelenleg a termék nincs készleten, ezért nem vásárolható meg azonnal.
Milyen modulációkat támogat?
Támogatja az AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep és Burst modulációt.
