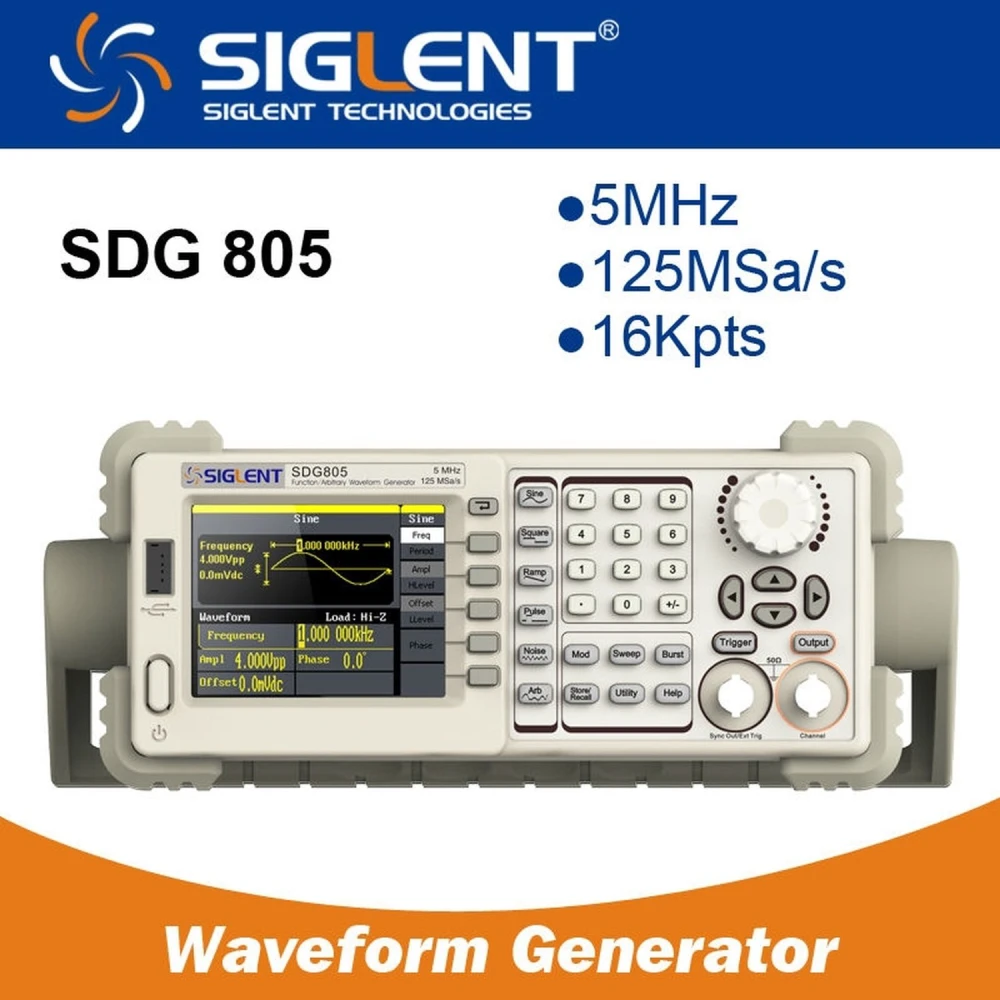

Siglent SDG805 5MHz arbitrány függvénygenerátor EasyPulse technológiával
Márka: Siglent
ÁFA-val (ÁFA nélkül: Ft62 805)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft76 572 | -4% |
| 10+ | Ft74 977 | -6% |
| 20+ | Ft71 786 | -10% |
Áttekintés
A Siglent SDG805 5MHz arbitrány függvénygenerátor egy elektronikai műszer, amely nagy pontosságú és sokoldalú jelek előállítására készült. Az 5 MHz maximális kimeneti frekvenciával és 125 MSa/s mintavételezési sebességgel rendelkező generátor ideális teszteléshez, fejlesztéshez és karbantartáshoz az elektronikában, a távközlésben és a kutatólaborokban.
Az innovatív EasyPulse technológiának köszönhetően az SDG805 alacsony jitterű, gyors felfutó és lefutó élű impulzusokat képes kibocsátani, függetlenül a frekvenciától. Ez lehetővé teszi a kitöltési tényező, az impulzusszélesség és az impulzusélek pontos szabályozását, túlszárnyalva a hagyományos DDS generátorok teljesítményét.
Fő jellemzők
- Fejlett DDS technológia 14 bites függőleges felbontással a tiszta és pontos jelekhez.
- Egycsatornás kimenet 5 szabványos hullámformával és 46 beépített arbitrány hullámformával, beleértve a DC-t is.
- Teljes modulációs funkciók: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineáris/logaritmikus sweep és burst.
- Szabványos USB interfész (Host és eszköz) U-Disk tároláshoz és szoftverfrissítéshez.
- 10 nem felejtő memóriahely egyéni arbitrány hullámformák számára.
- Kompatibilis a SIGLENT digitális tárolóoszcilloszkópokkal az integrált használathoz és fejlett elemzéshez.
- EasyWave szoftver az arbitrány hullámformák egyszerű szerkesztéséhez és beállításához.
Műszaki adatok
- Modell: SDG805
- Maximális kimeneti frekvencia: 5 MHz
- Kimeneti csatornák: 1
- Mintavételezési sebesség: 125 MSa/s
- Hullámhossz: 16 kpts
- Frekvenciafelbontás: 1 µHz
- Függőleges felbontás: 14 bits
- Hullámformák: szinusz, négyszög, fűrészjel, impulzus, gauss, gaussi fehér zaj, és 46 arbitrány hullámforma
- Szinusz- és négyszögjel frekvenciatartománya: 1 µHz a 5 MHz
- Impulzus frekvenciatartománya: 500 µHz a 5 MHz
- Fűrész/trianguláris frekvenciatartomány: 1 µHz a 300 kHz
- Gaussi fehér zaj sávszélessége: >5 MHz (-3 dB)
- Modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Szabványos konfiguráció: USB Host és USB eszköz
- Amplitúdó (nagy ellenállás): 4 mVpp ~ 20 Vpp (HighZ), 2 mVpp ~ 10 Vpp (50 ohm)
Tipikus felhasználás
Ez a generátor ideális mérnökök, technikusok és hallgatók számára, akik megbízható jelforrásra van szükségük áramkörök teszteléséhez, jelszimulációhoz, elektronikai eszközök fejlesztéséhez és laboratóriumi kísérletekhez. A SIGLENT oszcilloszkópokkal való kompatibilitás megkönnyíti a generált és mért jelek együttes elemzését.
Kompatibilitás és szoftver
Az SDG805 könnyen integrálható más SIGLENT eszközökkel, és az EasyWave szoftverrel konfigurálható, amely lehetővé teszi az arbitrány hullámformák szerkesztését és testreszabását az egyedi igényekhez.
Összegzés
A Siglent SDG805 5MHz arbitrány függvénygenerátor pontosságával, változatos hullámformáival és fejlett EasyPulse technológiájával tűnik ki, így alapvető eszköz minden olyan műszaki környezetben, ahol kiváló minőségű és rugalmas jelekre van szükség.
- Fejlett DDS technológia 14 bites függőleges felbontással a pontos jelekhez
- 5 MHz maximális kimeneti frekvencia és 125 MSa/s mintavételezési sebesség
- 46 beépített arbitrány hullámforma és 5 szabványos hullámforma
- Teljes modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep és burst
- EasyPulse technológia alacsony jitterű, gyors élű impulzusokhoz
- USB interfész tároláshoz és szoftverfrissítéshez
- Kompatibilis a SIGLENT digitális oszcilloszkópokkal és az EasyWave szoftverrel
Vásárlói kérdések és válaszok
Milyen karbantartást igényel a berendezés, és milyen élettartam várható normál laborhasználat mellett?
Az SDG805 rendszeres külső tisztítást igényel (agresszív oldószerek nélkül), valamint a szellőzőnyílásokat pormentesen kell tartani. Belső, mechanikusan kopó alkatrészek nincsenek benne. Várható élettartama ellenőrzött környezetben meghaladhatja az 5 évet, feltéve hogy a hőmérséklet (0–40 °C) és a biztonságos tápellátás előírásai teljesülnek.
Mi történik, ha a felhasználói hullámforma meghaladja a belső memóriát vagy az elérhető helyek számát?
Az SDG805 legfeljebb 10 arbitrányos hullámformát tud tárolni nem felejtő memóriájában. Ha ezt túllépi, egy meglévő forma felülírására vagy külső USB memória használatára van szükség a hullámformák igény szerinti betöltéséhez. A memóriakezelés nem támogat belső bővítést.
Mekkora a Siglent SDG805 maximális kimeneti frekvenciája?
A maximális kimeneti frekvencia 5 MHz.
Milyen hullámformákat tud előállítani az SDG805?
Szabványos hullámformákat, például szinusz, négyszög, fűrészjel, impulzus és gauss, valamint 46 beépített arbitrány hullámformát.
Kompatibilis más Siglent eszközökkel?
Igen, gond nélkül csatlakoztatható a SIGLENT digitális tárolóoszcilloszkópokhoz.
Milyen modulációs funkciókat támogat ez a generátor?
Támogatja az AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineáris/logaritmikus sweep és burst funkciókat.
Milyen csatlakozási és tárolási interfészekkel rendelkezik?
USB Host és USB eszköz interfészekkel rendelkezik, támogatja az U-Disk tárolást és a szoftverfrissítéseket.
