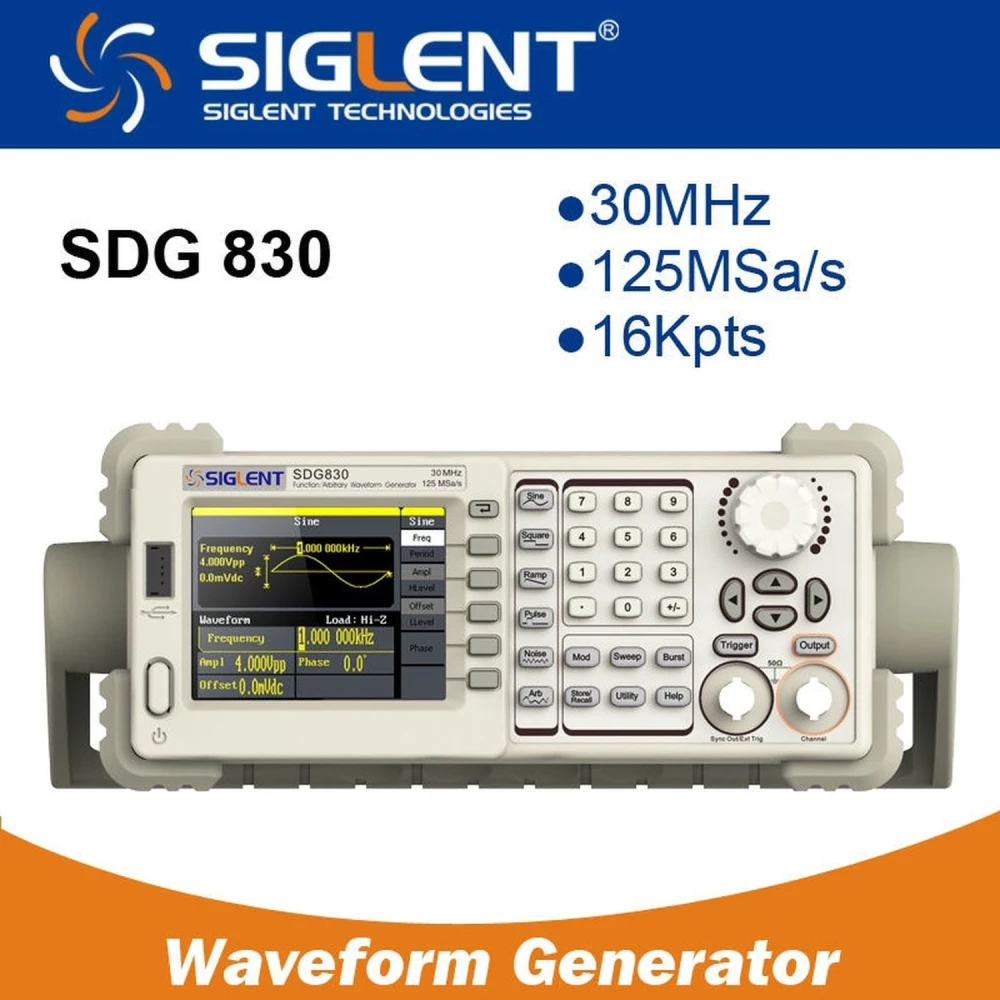

Siglent SDG830 30MHz arbitrány függvénygenerátor elektronikai alkalmazásokhoz
Márka: Siglent
ÁFA-val (ÁFA nélkül: Ft81 765)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft99 688 | -4% |
| 10+ | Ft97 611 | -6% |
| 20+ | Ft93 457 | -10% |
A Siglent SDG830 30MHz arbitrány függvénygenerátor egy fejlett mérőműszer, amely pontos és sokoldalú jelek előállítására készült elektronikai alkalmazásokhoz. A készülék 30MHz maximális kimeneti frekvenciával és 125 MSa/s mintavételezési sebességgel rendelkezik, ami magas jelgenerálási minőséget biztosít.
Az innovatív EasyPulse technológiával felszerelt SDG830 alacsony jitterű impulzusokat képes előállítani gyors felfutó és lefutó éllel, az üzemi frekvenciától függetlenül. Emellett széles és pontos kitöltési tényező-, él- és impulzusszélesség-beállítást tesz lehetővé, teljesítményben felülmúlva más hasonló DDS jelgenerátorokat.
Fő jellemzők
- Fejlett DDS technológia 125 MSa/s mintavételezési sebességgel és 14 bites függőleges felbontással.
- Egycsatornás kimenet 5 стандарт hullámformával és 46 beépített arbitrány hullámformával, beleértve a DC-t is.
- Teljes modulációs funkciók: AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineáris/logaritmikus sweep és burst.
- Innovatív EasyPulse technológia az alacsony jitterű impulzusokhoz és a gyors élekhez.
- Szabványos USB interfészek csatlakoztatáshoz és tároláshoz, szoftverfrissítésekkel kompatibilis.
- 10 nem felejtő tárhely egyedi arbitrány hullámformák számára.
- Kompatibilis a SIGLENT digitális oszcilloszkópokkal a könnyű integráció és a fejlett elemzés érdekében.
- EasyWave szoftver az arbitrány hullámformák hatékony szerkesztéséhez.
Műszaki adatok
- Modell: SDG830
- Maximális kimeneti frekvencia: 30MHz
- Kimeneti csatornák: 1
- Mintavételezési sebesség: 125 MSa/s
- Hullámhossz: 16 kpts
- Frekvenciafelbontás: 1 µHz
- Függőleges felbontás: 14 bits
- Elérhető hullámformák: szinusz, négyszög, fűrészjel, impulzus, gauss, gauss fehér zaj, arbitrány hullámformák
- Hullámformánkénti frekvenciatartomány: szinusz és négyszög 1 µHz-től 30 MHz-ig, impulzus 500 µHz-től 5 MHz-ig, fűrész/trianguláris 300 kHz-ig, fehér zaj >30 MHz sávszélességgel
- Modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep és burst
- Alap konfiguráció: USB Host és USB eszköz
- Amplitúdó: 4 mVpp-től 20 Vpp-ig (nagy impedancia), 2 mVpp-től 10 Vpp-ig (50 ohm)
Tipikus felhasználás
Ez a generátor ideális elektronikai laborokba, áramkörök fejlesztéséhez és teszteléséhez, műszaki oktatáshoz, valamint minden olyan alkalmazáshoz, ahol pontos és modulált jelekre van szükség. A különféle hullámformák és modulációk előállítására való képessége alkalmassá teszi analóg és digitális elektronikai kísérletezésre és hibakeresésre.
Kompatibilitás
A Siglent SDG830 könnyen integrálható a SIGLENT digitális oszcilloszkópokkal, megkönnyítve a jelek együttes elemzését. Emellett USB interfésze lehetővé teszi a számítógépes csatlakozást vezérléshez és frissítéshez speciális szoftverrel.
- 30MHz maximális kimeneti frekvencia nagy pontossággal
- EasyPulse technológia alacsony jitterű impulzusokhoz és gyors élekhez
- 125 MSa/s mintavételezési sebesség és 14 bites függőleges felbontás
- 5 стандарт hullámforma és 46 beépített arbitrány hullámforma
- Teljes modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, sweep és burst
- USB interfész tároláshoz és szoftverfrissítéshez
- 10 nem felejtő tárhely egyedi hullámformákhoz
- Kompatibilis a SIGLENT digitális oszcilloszkópokkal
- EasyWave szoftver a fejlett hullámforma-szerkesztéshez
Vásárlói kérdések és válaszok
Milyen szabványos és arbitrányos hullámformákat tud generálni a Siglent SDG830, és mi a felbontása?
A Siglent SDG830 5 szabványos hullámformát tud generálni (szinusz, négyszög, háromszög, impulzus és zaj), és 46 belső arbitrányos hullámformával rendelkezik, beleértve a DC-t is. Minden jel 14 bites vertikális felbontással készül, ami nagyon jó hullámforma-hűséget biztosít.
Mit tartalmaz az SDG830 doboza kábelek, tápegység és kézikönyvek tekintetében?
Az SDG830 csomagja jellemzően tartalmazza a funkciógenerátort, egy tápkábelt, egy USB kábelt, egy nyomtatott vagy CD-n lévő használati útmutatót, valamint legalább egy BNC-BNC kábelt a csatlakoztatáshoz. Általában nem tartalmaz fizikai szoftvert, de az EasyWave letölthető a gyártótól. Érdemes az eladónál ellenőrizni a pontos tartalmat, mivel régiónként eltérhet.
Milyen interfész- és szinkronizálási kompatibilitása van az SDG830-nak más műszerekkel, például oszcilloszkópokkal?
Az SDG830 USB-Host és USB-Device interfészekkel rendelkezik adatátvitelhez, frissítéshez és PC-ről történő távoli vezérléshez. LAN és GPIB csatlakozás nincs benne, de teljes mértékben kompatibilis a Siglent oszcilloszkópokkal USB porton keresztüli szinkronizálással, ami megkönnyíti a jelek közös laboratóriumi elemzését.
Mik az SDG830 működési korlátai és fő tűrései frekvencia, amplitúdó és pontosság tekintetében?
A maximális kimeneti frekvencia 30 MHz szinusz esetén, más hullámformáknál ennél alacsonyabb (lásd a kézikönyvet). A maximális kimeneti amplitúdó 20 Vpp üresjárásban és 10 Vpp 50 Ω terhelésen. Az alap frekvenciapontosság ±1 ppm, a szinuszhullám teljes harmonikus torzítása pedig 0,075% alatt van 1 kHz-en, 20 Vpp mellett. Az értékek az üzemmódtól függően változhatnak.
Milyen garanciát és értékesítés utáni szervizlehetőségeket kínál a Siglent az SDG830-hoz, és van-e alkatrész vagy firmware-frissítési támogatás?
A Siglent általában 3 év standard garanciát kínál az SDG830-ra, amely a gyártási hibákat fedezi. Elérhető műszaki támogatás, online kézikönyvek és ingyenes firmware-letöltések. Az alkatrészek és javítások hivatalos forgalmazókon vagy a Siglent weboldalán keresztül intézhetők. Javasolt a termék regisztrálása a garancia aktiválásához és a későbbi frissítések megkönnyítéséhez.
Mekkora a Siglent SDG830 maximális kimeneti frekvenciája?
A maximális kimeneti frekvencia 30MHz.
Milyen hullámformákat tud előállítani a Siglent SDG830?
Szinusz, négyszög, fűrészjel, impulzus, gauss, gauss fehér zaj és arbitrány hullámformák előállítására képes.
Van modulációs funkciója a generátornak?
Igen, AM, DSB-AM, FM, PM, FSK, ASK, PWM, lineáris/logaritmikus sweep és burst funkciókat tartalmaz.
Kompatibilis más mérőműszerekkel?
Igen, kompatibilis a SIGLENT digitális oszcilloszkópokkal, és USB-n keresztül csatlakoztatható tároláshoz és frissítéshez.
Hány kimeneti csatornája van ennek a generátornak?
Egyetlen kimeneti csatornával rendelkezik.
