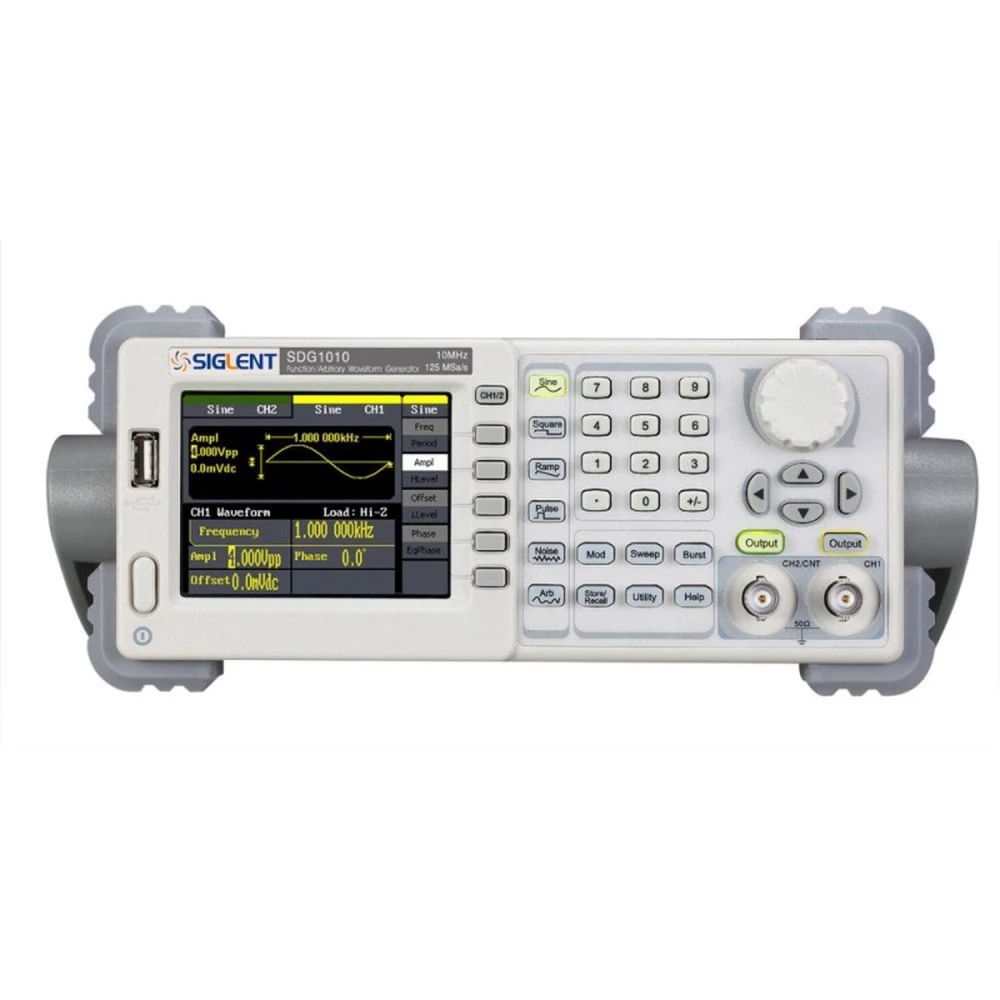

Siglent SDG1010 10MHz arbitráris funkciógenerátor laborhoz
Márka: Siglent
ÁFA-val (ÁFA nélkül: 76 545 Ft)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | 93 324 Ft | -4% |
| 10+ | 91 379 Ft | -6% |
| 20+ | 87 491 Ft | -10% |
Siglent SDG1010 10MHz arbitráris funkciógenerátor alapvető műszer elektronikai laborok és mérnöki projektek számára, ahol pontos és változatos jelekre van szükség. Ez a generátor DDS (Direct Digital Synthesis) technológiát használ, és akár 10MHz kimeneti frekvenciát, 1 µHz frekvenciafelbontást, valamint 14 bites vertikális felbontást biztosít, így tiszta és pontos jeleket ad.
Fő jellemzők:
- Maximális kimeneti frekvencia: 10MHz.
- Kimeneti csatornák: 2, lehetővé téve egyidejű jelek generálását.
- Mintavételezési sebesség: 125 MSa/s a nagy hűségű hullámformákhoz.
- Hullámhossz: 16 kpts, összetett hullámformákhoz ideális.
- Szabványos hullámformák: szinusz, négyszög, fűrész, impulzus, gaussi fehér zaj és 48 beépített arbitráris hullámforma.
- Modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep és Burst fejlett alkalmazásokhoz.
- Frekvenciaszámláló: beépített, 100 mHz és 200 MHz közötti tartománnyal.
- Csatlakoztathatóság: szabványos USB Host és Device, opcionális USB-GPIB porttal a távoli vezérléshez.
- Kompatibilitás: tökéletesen csatlakoztatható az SDS1000 sorozat digitális oszcilloszkópjaihoz, és támogatja a távoli vezérlést.
Tipikus felhasználás: Ez a generátor ideális elektronikai teszteléshez és fejlesztéshez, beleértve az áramkörtervezést, alkatrészvizsgálatot, jel-szimulációt és műszaki oktatást. Többféle jel előállítására képes, ezért sokoldalúan használható különböző laboratóriumi alkalmazásokhoz.
Műszaki adatok:
- Modell: SDG1010
- Maximális frekvencia: 10MHz
- Csatornák: 2
- Mintavételezési sebesség: 125 MSa/s
- Hullámhossz: 16 kpts
- Frekvenciafelbontás: 1 µHz
- Vertikális felbontás: 14 bits
- Hullámformák: Szinusz, négyszög, fűrész, impulzus, gaussi fehér zaj, 48 arbitráris forma
- Modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvenciaszámláló: 100 mHz - 200 MHz
- Csatlakozás: USB Host & Device, opcionális USB-GPIB port
- Méret: 229mm x 105mm x 281mm
Elérhetőségi megjegyzés: Jelenleg ez a termék nincs készleten. Javasoljuk, hogy nézz meg alternatívákat, vagy iratkozz fel az értesítésre, ha újra elérhető lesz.
- DDS technológia két kimenettel és állítható fázissal a pontos jelekhez
- 10MHz maximális frekvencia 1 µHz felbontással
- 125 MSa/s magas mintavételezési sebesség és 14 bites vertikális felbontás
- 48 belső arbitráris hullámforma és 5 szabványos típus
- Fejlett modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Beépített frekvenciaszámláló 200 MHz-ig
- USB Host & Device csatlakozás és opcionális USB-GPIB port
- Kompatibilis az SDS1000 digitális oszcilloszkópokkal és a távoli vezérléssel
Vásárlói kérdések és válaszok
Milyen tartozékok vannak a dobozban, és milyen lehetőségek vannak cserealkatrészre vagy utólagos szervizre?
Az SDG1010 általában tápkábelt, felhasználói kézikönyvet, USB kábelt és két BNC-BNC kábelt tartalmaz. A cserealkatrészeket (kábelek, biztosítékok) és az utólagos szervizt a Siglent hivatalos forgalmazóin és a márkán keresztül lehet elérni; a standard garancia általában 3 év, de ezt érdemes az adott eladónál ellenőrizni.
Milyen csatlakozók és portok állnak rendelkezésre a generátor csatlakoztatásához és vezérléséhez?
Az SDG1020 előlapi BNC kimeneteket kínál a jelekhez, valamint szinkronizációs bemeneteket/kimeneteket. Kommunikációhoz és vezérléshez USB Device és USB Host portokat biztosít alapfelszereltségként, így PC-hez és külső tárolóhoz is csatlakoztatható. A GPIB port opcionálisan érhető el.
Milyen pontossággal és felbontással rendelkezik a generátor frekvencia és kimeneti amplitúdó tekintetében?
A frekvenciafelbontás 1 μHz, a függőleges amplitúdófelbontás pedig 14 bit, ami nagy pontosságú jelek előállítását teszi lehetővé idő- és amplitúdótartományban egyaránt. A tényleges kimeneti pontosság a kalibrációtól és az üzemi környezettől függ, de ezek az értékek jól jellemzik a hardvert.
Milyen karbantartást igényel a készülék, és milyen tartósság várható intenzív használat mellett?
Az alapkarbantartás a szellőzőnyílások pormentesen tartását és a csatlakozások, kábelek időszakos ellenőrzését jelenti. A generátort laboratóriumi folyamatos használatra tervezték; megfelelő használat mellett az élettartam várhatóan meghaladja az 5 évet, ha nincs kitéve túlzott páratartalomnak vagy ütődésnek, bár ez a körülményektől függően változhat.
Mekkora a Siglent SDG1010 maximális kimeneti frekvenciája?
A maximális kimeneti frekvencia 10 MHz.
Hány kimeneti csatornája van a generátornak?
A generátor 2 kimeneti csatornával rendelkezik az egyidejű jelekhez.
Milyen hullámformákat tud generálni ez a készülék?
Szinusz, négyszög, fűrész, impulzus, gaussi fehér zaj és 48 belső arbitráris hullámforma generálására képes.
Kompatibilis más mérőműszerekkel?
Igen, kompatibilis az SDS1000 sorozat digitális oszcilloszkópjaival, és támogatja a távoli vezérlést.
Milyen csatlakozási lehetőségeket kínál a generátor?
Szabványos USB Host és Device csatlakozással rendelkezik, és opcionális USB-GPIB portot kínál a távoli vezérléshez.
