24MHz 8 csatornás logikai analizátor, kompatibilis a Saleae USB Logic szoftverrel

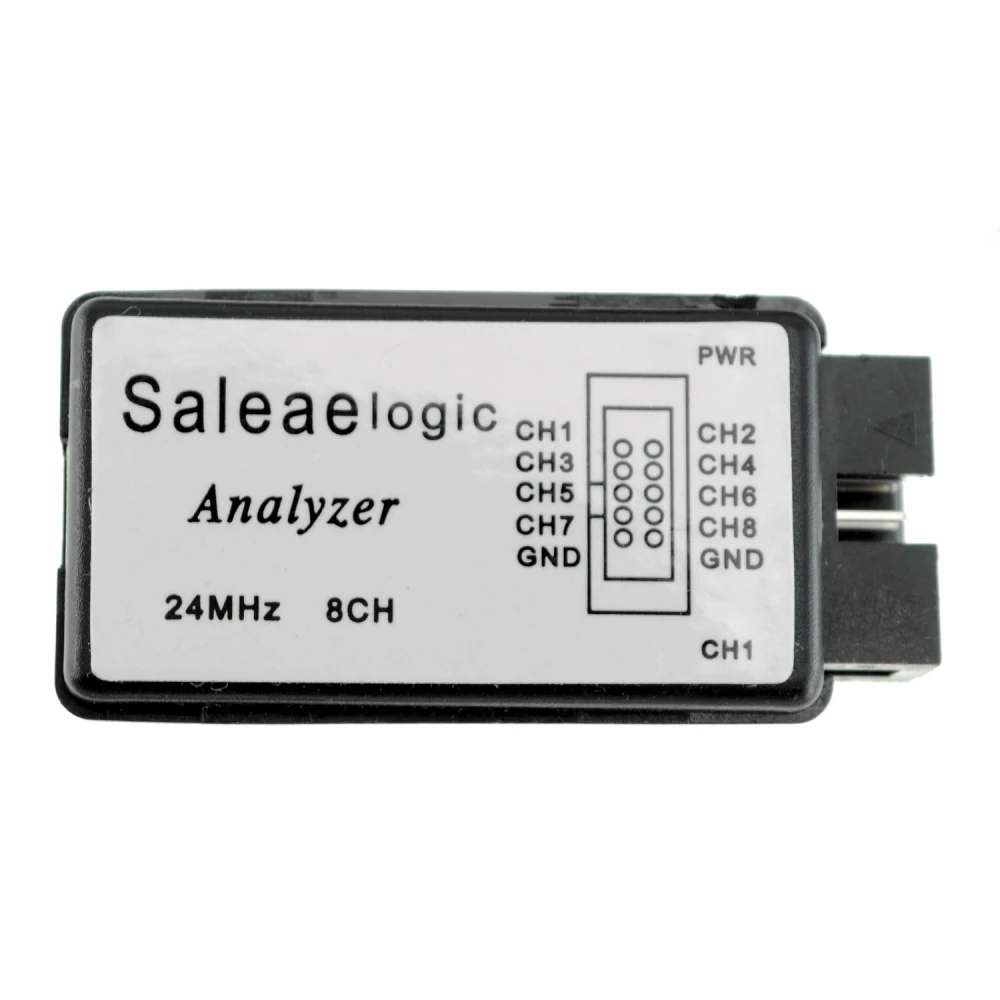

Vista frontal del analizador logico 24MHz 8 canales compatible Saleae con conexiones USB y canales visibles

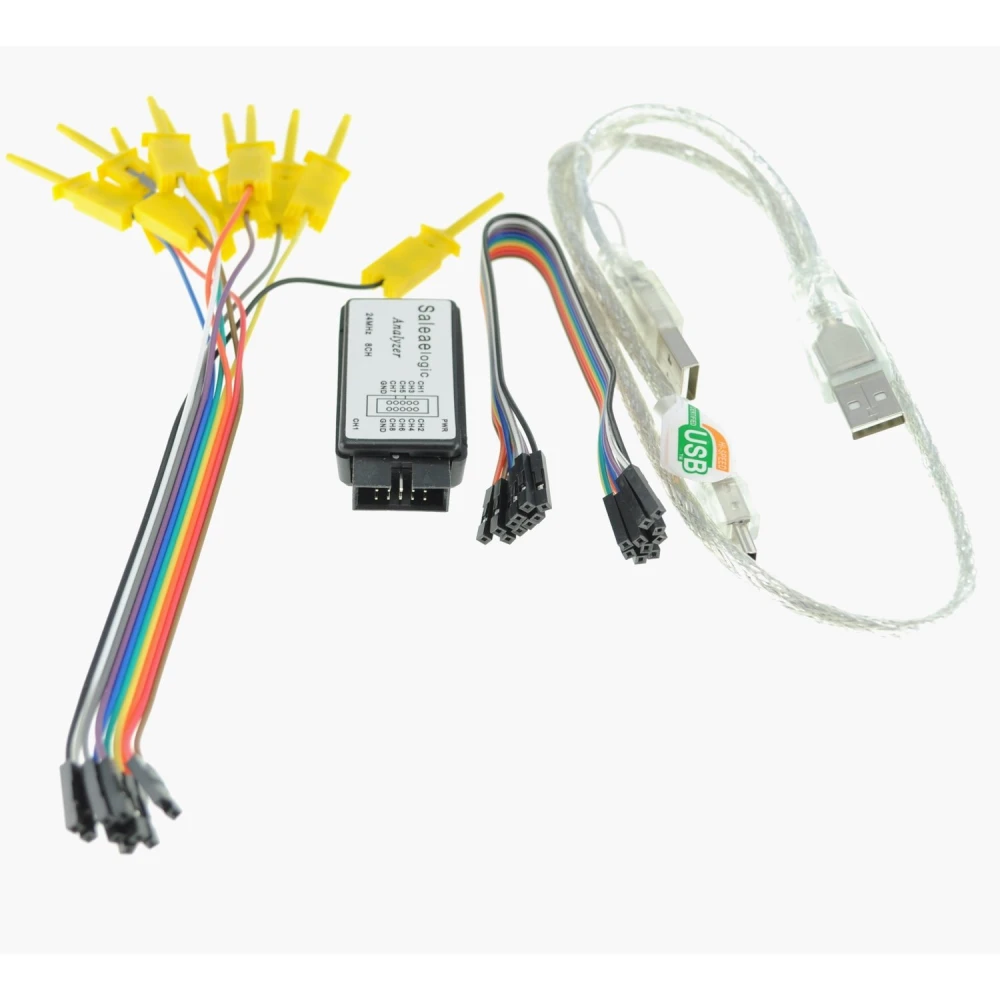

Detalle del analizador logico 24MHz 8 canales compatible Saleae mostrando test clips y cables

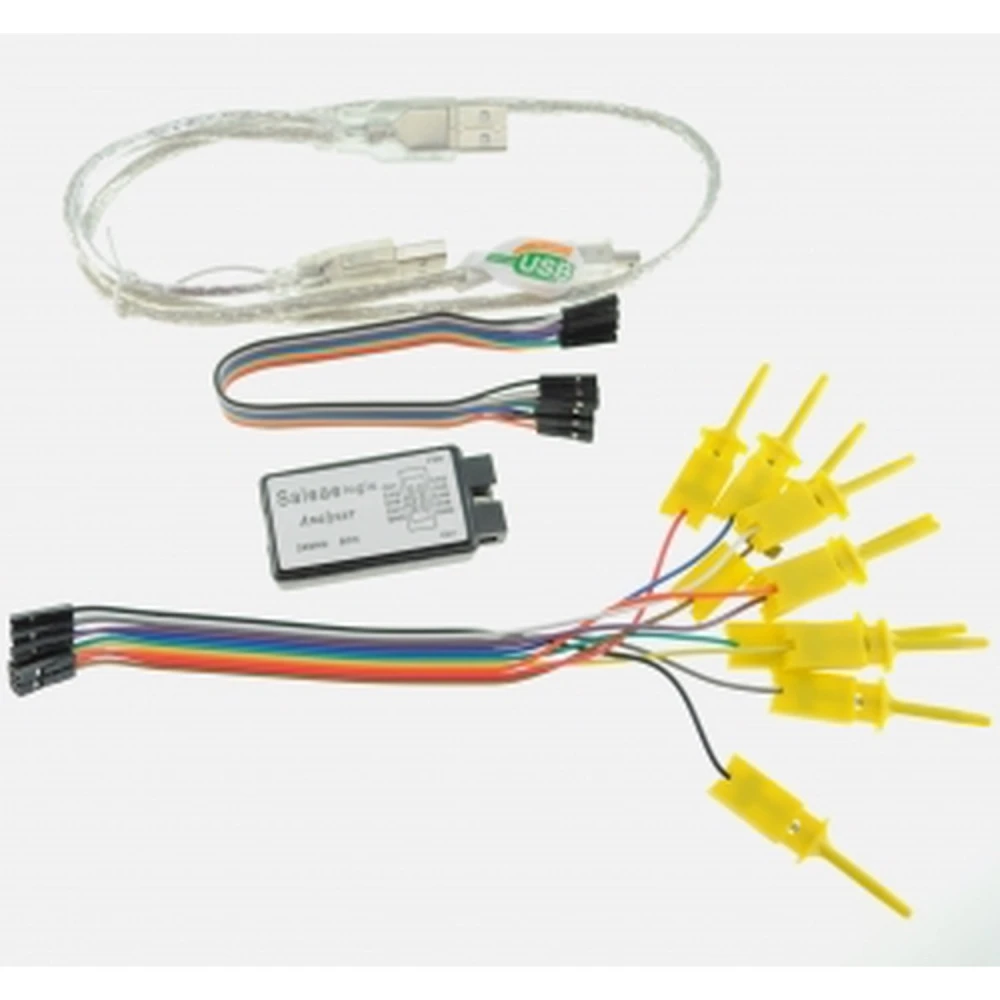

Analizador logico 24MHz 8 canales compatible Saleae con cable USB y accesorios incluidos

24MHz 8 csatornás logikai analizátor, kompatibilis a Saleae USB Logic szoftverrel

Name: 24MHz 8 csatornás logikai analizátor, kompatibilis a Saleae USB Logic szoftverrel
Brand: satkit
SKU: 1b030201-ana-logic-8ch
Price: 4966.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

Ft4966

ÁFA-val (ÁFA nélkül: Ft3 911)

Mennyiségi kedvezmények

Mennyiség	Ár	Mentés
2+	Ft4 768	-4%
10+	Ft4 386	-12%

Korlátozott készlet

Normál szállítás Csü, Ápr 23 - Hé, Ápr 27

Expressz szállítás Ke, Ápr 21 - Sze, Ápr 22

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

A 24MHz 8 csatornás, Saleae kompatibilis logikai analizátor alapvető eszköz elektronikai szakemberek és hobbi felhasználók számára, akiknek pontosan és gyorsan kell digitális jeleket elemezniük. Az eszköz USB-n keresztül csatlakozik, és kompatibilis a Saleae USB Logic szoftverrel, így több digitális protokoll rögzítése és elemzése is lehetséges.

Fő jellemzők:

USB csatlakozás a PC-hez való egyszerű integrációhoz.
8 egyidejű csatorna több digitális jel rögzítéséhez.
Akár 24MHz maximális mintavételezési sebesség, a PC-től és az USB busz használatától függően.
Kompatibilis az olyan gyakori protokollokkal, mint az I2C, SPI, 1WIRE és soros.
TTL szintekkel működik: alacsony szint -0.5V és 0.8V között, magas szint 2V és 5.25V között.
Könnyű, mindössze 22 gramm, így egyszerűen szállítható és kezelhető.
Időmérések a képernyőn a jelek részletes elemzéséhez.
Csatornánként választható trigger típus a pontos rögzítésvezérléshez.

Műszaki adatok:

Csatornák: 8
Maximális mintavételezési frekvencia: 24MHz
Kompatibilitás: Saleae USB Logic szoftver
Jelszintek: TTL (-0.5V és 0.8V között alacsony, 2V és 5.25V között magas)
Súly: 22 gramm

A csomag tartalma:

1 x USB SALEAE logikai analizátor
1 x USB csatlakozókábel
1 x tesztcsipesz a jelekhez való csatlakozáshoz
1 x 10 tűs DuPont kábel

Tipikus felhasználás: Ez az analizátor ideális elektronikai projektek hibakereséséhez és fejlesztéséhez, különösen digitális kommunikációs buszok elemzéséhez, mikrokontrollerek hibakereséséhez, valamint az I2C, SPI és soros kommunikációs protokollok ellenőrzéséhez. A Saleae szoftverrel való kompatibilitás megkönnyíti az adatok valós idejű megjelenítését és elemzését.

Kompatibilitás: Bármely olyan PC-vel kompatibilis, amely támogatja az USB csatlakozást és a Saleae USB Logic szoftvert, Windows, Mac és Linux rendszereken elérhető.

USB csatlakozás a PC-hez való egyszerű integrációhoz
8 egyidejű csatorna több digitális jelhez
Akár 24MHz maximális mintavételezési sebesség
Kompatibilis az I2C, SPI, 1WIRE és soros protokollokkal
TTL szintekkel működik: alacsony -0.5V és 0.8V között, magas 2V és 5.25V között
Könnyű, 22 grammos kialakítás az egyszerű szállításhoz
Időmérések a képernyőn a részletes elemzéshez
Csatornánként választható trigger a pontos vezérléshez
Tartalmaz USB kábelt, tesztcsipeszeket és 10 tűs DuPont kábelt

Vásárlói kérdések és válaszok

Mekkora az analizátor pontos mérete és súlya, és milyen tartozékok vannak a dobozban?

A logic analyzer tömege körülbelül 22 g. Tartalmazza a fő modult, egy USB-kábelt PC-hez való csatlakoztatáshoz, egy test clip készletet és egy 10 pines DuPont kábelt. A modul tipikus mérete körülbelül 60 mm × 50 mm × 15 mm (a pontosításért érdemes a műszaki adatlapot ellenőrizni, mivel OEM gyártás esetén eltérhet).

Milyen operációs rendszer- és hardverkövetelmények szükségesek a kompatibilis Saleae szoftver megfelelő működéséhez?

A kompatibilis Saleae Logic szoftver Windows (7 vagy újabb), macOS (10.10 vagy újabb) vagy Linux (glibc >= 2.13) operációs rendszert igényel. Javasolt legalább 2 GB RAM, USB 2.0 vagy újabb port és kétmagos processzor a folyamatos, pontos nagysebességű mintavételezéshez. A konkrét klóntermék verziójától és az elérhető driverektől függően kisebb kompatibilitási korlátozások előfordulhatnak.

Hogyan kell csatlakoztatni és beállítani az analizátort, hogy megbízható méréseket adjon a vizsgált áramkörök károsítása nélkül?

Az analizátort TTL-szintű digitális jelekhez kell csatlakoztatni: 0–5,25 V tartományban, ahol a logikai alacsony szint -0,5 és 0,8 V, a magas szint pedig 2 és 5,25 V között van. Csatlakoztassa a test clip-eket a vizsgált jelekhez, majd a szoftverben válassza ki a csatornákat és állítsa be a megfelelő triggerelést. Fontos, hogy ne lépje túl a támogatott feszültségszinteket, és kerülje a nagy áramátmenetekkel vagy nem TTL szintekkel rendelkező jelekre való csatlakoztatást, hogy elkerülje a műszer károsodását és a hibás leolvasást.

Milyen garancia, alkatrész vagy támogatás érhető el ehhez a modellhez, tekintettel arra, hogy Saleae-kompatibilis, de nem eredeti?

Mivel ez egy kompatibilis, nem eredeti Saleae modell, a garanciát általában kizárólag a forgalmazó biztosítja, és jellemzően 3–12 hónap gyártási hibára terjed ki az eladótól függően. Nincs hivatalos Saleae támogatás és eredeti alkatrészhez sem lehet hozzáférni; a javítás a forgalmazótól vagy egyszerű hibák saját javításától függ (kábelek cseréje, kisebb forrasztások). A szoftvertámogatás a kompatibilis verziókkal való használatra korlátozódik, jövőbeli frissítési garancia nélkül.

Milyen szoftverrel kompatibilis a logikai analizátor?

A logikai analizátor kompatibilis a Saleae USB Logic szoftverrel, amely lehetővé teszi a digitális jelek rögzítését és elemzését.

Hány csatornája van a logikai analizátornak?

Ez a logikai analizátor 8 csatornával rendelkezik a digitális jelek egyidejű rögzítéséhez.

Mekkora a maximális mintavételezési frekvencia?

A maximális mintavételezési frekvencia 24MHz, bár ez a PC-től és az USB busz használatától függ.

Milyen protokollokat tud elemezni ez az eszköz?

Az I2C, SPI, 1WIRE és soros digitális protokollokat tudja elemezni.

Mit tartalmaz a csomag a logikai analizátor megvásárlásakor?

A csomag tartalmazza az USB SALEAE analizátort, egy USB csatlakozókábelt, tesztcsipeszeket és egy 10 tűs DuPont kábelt.
