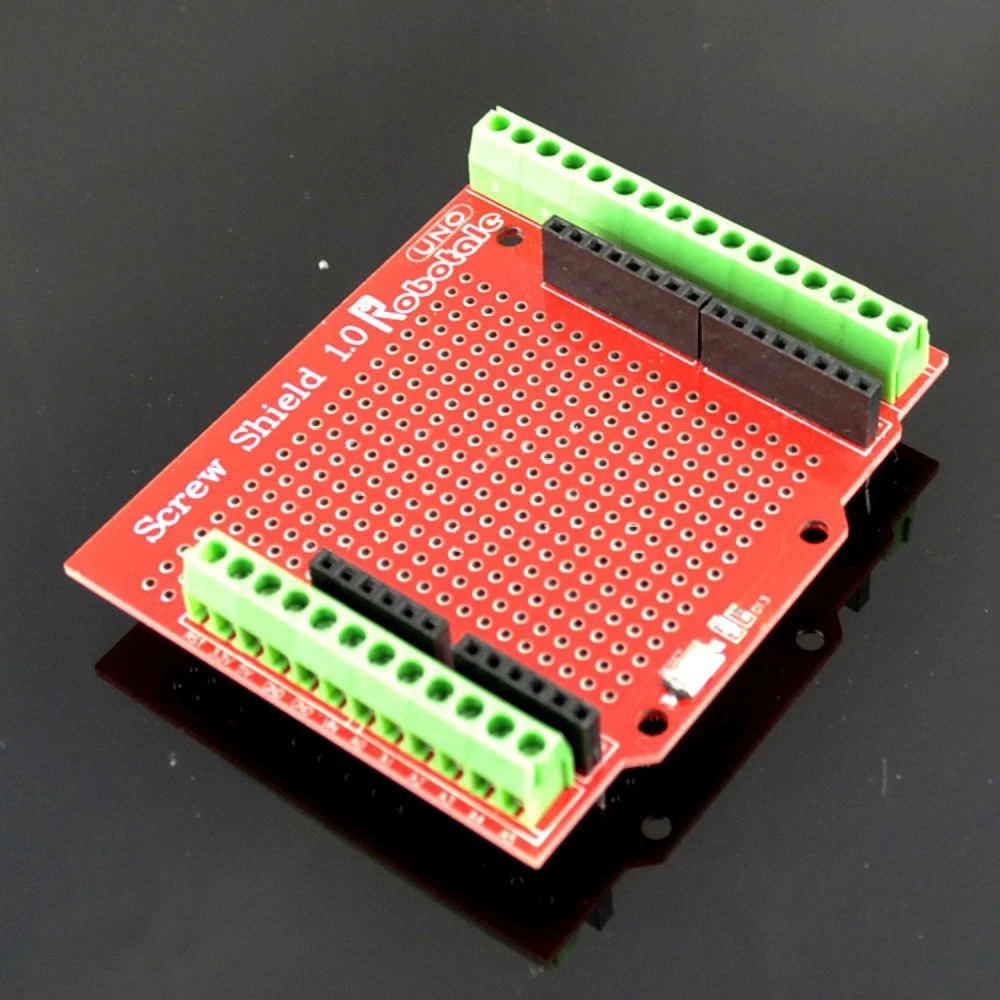

Proto Screw Shield csavaros sorkapcsokkal Arduino UNO és MEGA2560-hoz

Name: Proto Screw Shield csavaros sorkapcsokkal Arduino UNO és MEGA2560-hoz
Brand: satkit
SKU: M030202-PROTOSHIELD-TOR
Price: 2508.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

Ft2508

ÁFA-val (ÁFA nélkül: Ft1 975)

Mennyiségi kedvezmények

Mennyiség	Ár	Mentés
2+	Ft2 408	-4%
10+	Ft2 283	-9%
20+	Ft2 007	-20%

Raktáron - Azonnal szállítható

Normál szállítás Csü, Ápr 23 - Hé, Ápr 27

Expressz szállítás Ke, Ápr 21 - Sze, Ápr 22

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

A Proto Screw Shield egy bővítőkártya, amelyet úgy terveztek, hogy megkönnyítse és biztonságossá tegye az elektromos csatlakozásokat Arduino UNO és MEGA2560 projektekben. A csavaros csatlakozós sorkapcsoknak köszönhetően nagyobb keresztmetszetű vezetékek rögzítését is lehetővé teszi, mint a hagyományos prototípusoknál használtak, így ideális ipari alkalmazásokhoz, automatizáláshoz és kész termékekhez.

Fő jellemzők:

Biztonságos csavaros rögzítés: A vezetékek a foglalatokban csavarokkal szilárdan rögzíthetők, így stabil, rezgésálló kapcsolatot biztosítanak.
3,81 mm-es szabványos sorkapcsok: Kompatibilisek az Arduino UNO és MEGA2560 lapokkal, maximális kompatibilitást biztosítva.
Széles I/O csatlakozási felület: Megkönnyíti több eszköz és érzékelő csatlakoztatását.
Kétoldalas prototípus-terület: Lehetővé teszi az alkatrészek közvetlen szerelését és forrasztását a panelre egyedi áramkörök fejlesztéséhez.
Jól látható lábkiosztás feliratozás: Egyszerűen azonosítható minden csatlakozás, így elkerülhetők a hibák.
Anyalábak más Shield-ek egymásra helyezéséhez: Más modulokkal is kompatibilis a funkcionalitás bővítéséhez.
Reset gomb és D13 lábon LED: Beépített funkciók a tesztelés és az újraindítás megkönnyítésére.
Rögzítőfuratok: Lehetővé teszik a Shield csavaros rögzítését az Arduino laphoz a nagyobb stabilitás érdekében.

Tipikus felhasználás: Ideális fejlesztők és szakemberek számára, akik robusztus megoldást keresnek prototípus-készítéshez és szereléshez elektronikai, ipari automatizálási és végtermékes projektekben, ahol biztonságos és tartós csatlakozásokra van szükség.

Kompatibilitás: Kizárólag Arduino UNO és MEGA2560 lapokkal kompatibilis, így tökéletes illeszkedést és teljes funkcionalitást biztosít.

A csomag tartalma:

1 db Proto Screw Shield csavaros sorkapcsokkal Arduino UNO és MEGA2560-hoz.

Csavaros sorkapcsok a biztonságos és stabil csatlakoztatáshoz
Kompatibilis az Arduino UNO és MEGA2560 lapokkal
3,81 mm-es szabványos sorkapcsok a maximális kompatibilitásért
Kétoldalas prototípus-terület közvetlen forrasztáshoz
Anyalábak más Shield-ek vagy bővítések egymásra helyezéséhez
Reset gombot és D13 lábon LED-et tartalmaz
Csavaros rögzítőfuratok az Arduino laphoz
Ideális ipari projektekhez és automatizáláshoz

Vásárlói kérdések és válaszok

Milyen előnyöket kínál a Proto Screw Shield a csavaros sorkapcsok nélküli standard prototyping shield-ekhez képest?

A Proto Screw Shield csavaros csatlakozókkal teszi lehetővé a vezetékek rögzítését, ami jobb mechanikai és elektromos biztonságot nyújt a hagyományos header-ekhez képest. Ez a megoldás nagyobb keresztmetszetű vezetékeket is fogad, ami hasznos ipari környezetben vagy rezgésnek kitett prototípusoknál. Fő hátránya a kissé nagyobb méret és a csatlakoztatás/leválasztás lassabb sebessége a standard jumper-ekhez képest.

Melyek a shield fő anyagai, méretei és súlya?

A shield kétoldalas FR4 üvegszálas PCB-ből, szabványos 3,81 mm-es csavaros sorkapcsokból, női tüskesorból és alapvető alkatrészekből (gomb, LED) készül. Tipikus méretei 70 mm x 54 mm x 20 mm (felszerelve), a hozzávetőleges súlya pedig 40 g. Tételenként kisebb eltérések előfordulhatnak.

Milyen kompatibilitása van ez a shield más Arduino verziókkal vagy klónokkal?

A shield közvetlenül felszerelhető eredeti vagy klón Arduino UNO és MEGA2560 lapokra, amennyiben azok ugyanazt a pin-kiosztást követik. Fizikailag nem kompatibilis eltérő formátumú lapokkal (például Nano, Leonardo, Due) speciális adapter nélkül.

Milyen ápolást érdemes betartani a jó vezetőképesség és tartósság megőrzéséhez a csavaros sorkapcsoknál?

Javasolt elkerülni a túl hosszúra blankolt vezetékeket, és rendszeresen ellenőrizni a csavarok meghúzását a kontaktushibák vagy a rezgés miatti kilazulás megelőzésére. Kíméletlen környezetben ajánlott időnként megtisztítani az érintkezőket, és kerülni a tartós nedvességet, mivel a csavarok nikkelezett acélból készülnek, és közvetlen kitettség esetén rozsdásodhatnak.

A Proto Screw Shield megfelel valamilyen elektromos vagy biztonsági szabványnak, és vannak-e pótalkatrészek, ha a sorkapcsok megsérülnek?

A termék prototípus-készítésre és oktatásra készült, ezért nem rendelkezik külön tanúsítványokkal (például garantált CE vagy RoHS). A csavaros sorkapcsok szabványos 3,81 mm-es alkatrészek, amelyek könnyen cserélhetők általános elektronikai pótalkatrészekkel. Csere esetén ellenőrizze a csatlakozók adatlapját a pontos illesztéshez.

Melyik Arduino lapokkal kompatibilis a Proto Screw Shield?

Kizárólag az Arduino UNO és MEGA2560 lapokkal kompatibilis.

Használhatok vastagabb vezetékeket ezzel a Shield-del?

Igen, a csavaros csatlakozós sorkapcsoknak köszönhetően a hagyományos prototípusoknál használtaknál vastagabb vezetékek is rögzíthetők.

Tartalmaz prototípus-területet?

Igen, kétoldalas prototípus-területtel rendelkezik az alkatrészek közvetlen szereléséhez és forrasztásához.

Rögzíthető a Shield az Arduino laphoz?

Igen, rögzítőfuratokkal rendelkezik, amelyek lehetővé teszik a Shield csavaros rögzítését az Arduino laphoz.

Milyen tartozékokat tartalmaz a csomag?

A csomag 1 db Proto Screw Shield-et tartalmaz csavaros csatlakozós sorkapcsokkal.
