MAX31855 termopár erősítő Arduinohoz SPI interfésszel és csatlakozó modullal

A MAX31855 termopár erősítő Arduinohoz egy fejlett megoldás K típusú termopárokkal végzett hőmérsékletméréshez, amely hatékony frissítést kínál a MAX6675 modellhez képest. Ez a csatlakozó modul a MAX31855K chipet integrálja, amely belső hidegpont-kompenzációt tartalmaz a pontos és megbízható leolvasások érdekében, még igényes környezetben is.

Ez a modul úgy lett kialakítva, hogy megkönnyítse a mikrokontrollerekkel, különösen az Arduino-val való csatlakoztatást és használatot, egy SPI interfészen keresztül, amely a kommunikációhoz mindössze három digitális lábat igényel. Emellett nincs szükség analóg bemenetre, ami bővíti a kompatibilitást különféle eszközökkel.

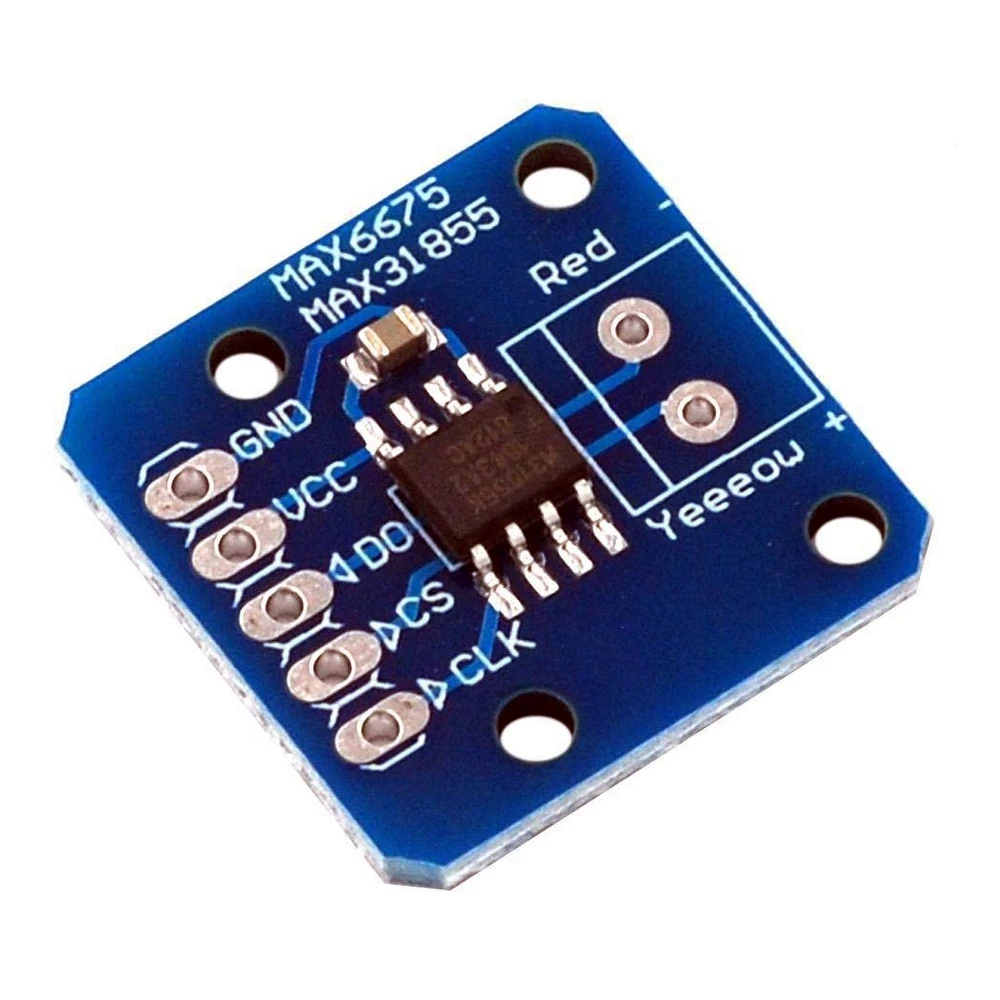

• Beépített MAX31855K chip: Automatikusan végzi az átalakítást és a hidegpont-kompenzációt.
• Tápellátás: 3.3 a 5 V közötti feszültséggel működik, a legtöbb Arduino lappal kompatibilis.
• Integrált alkatrészek: 3.3 V-os feszültségszabályzó, 10uF-os leválasztó kondenzátorok és szintillesztő áramkörök a stabilitás és pontosság érdekében.

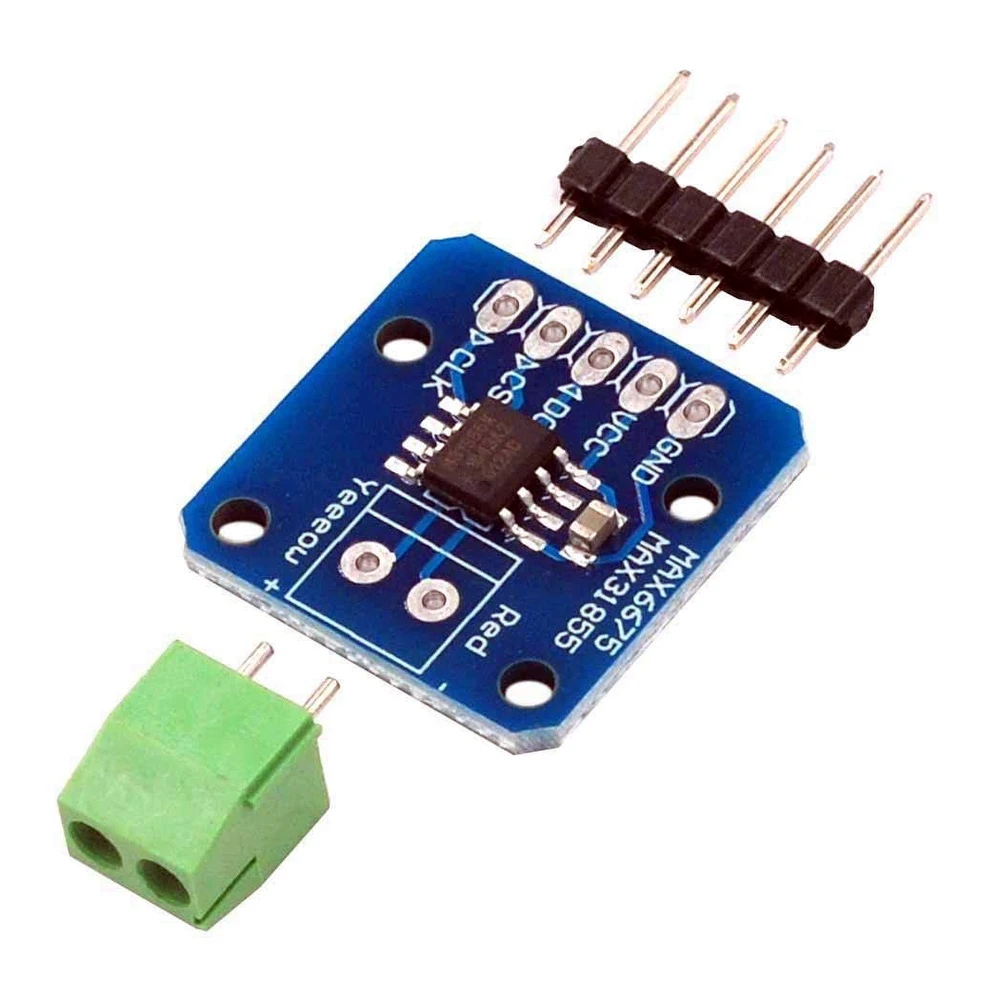

• Könnyű csatlakoztatás: 2 pólusú sorkapcsot tartalmaz a termopárhoz, valamint tüskesoros csatlakozót próbapanelhez vagy forrasztópanelhez való kapcsoláshoz.
• Kompatibilitás: Csak K típusú termopárokhoz; más típusokkal nem kompatibilis.
• Hőmérséklet-tartomány: 0 a 1024 °C között, 0.25 °C felbontással.
• Alkalmazások: Ideális ipari felhasználásra, háztartási gépekhez és HVAC rendszerekhez.

Azok számára, akik más típusú termopárok támogatására van szükségük, a MAX31856 erősítő modul ajánlott, amely univerzális és Arduino szoftveren keresztül több típushoz is konfigurálható.

A MAX31855 Arduinohoz ideális olyan projektekhez, amelyek K típusú termopárokkal pontos hőmérsékletmérést igényelnek, és SPI interfészének, valamint kompakt kialakításának köszönhetően megkönnyíti az elektronikai rendszerekhez és mikrokontrollerekhez való integrációt.

Az eszközhöz tartozó Arduino könyvtár az официальos repozitóriumban található: https://github.com/adafruit/MAX6675-library

• Kizárólag K típusú termopárokkal kompatibilis
• SPI interfész, amely 3 digitális lábat használ a kommunikációhoz
• 3.3 a 5 V közötti tápfeszültség, Arduino kompatibilitással
• Tartalmaz 3.3 V-os szabályzót és leválasztó kondenzátorokat a stabilitásért
• 0 a 1024 °C közötti hőmérséklet-tartomány 0.25 °C felbontással
• 2 pólusú sorkapocs a termopár csatlakoztatásához
• Ideális ipari alkalmazásokhoz, háztartási gépekhez és HVAC rendszerekhez
• Összeszerelt és tesztelt modul, azonnali használatra kész
