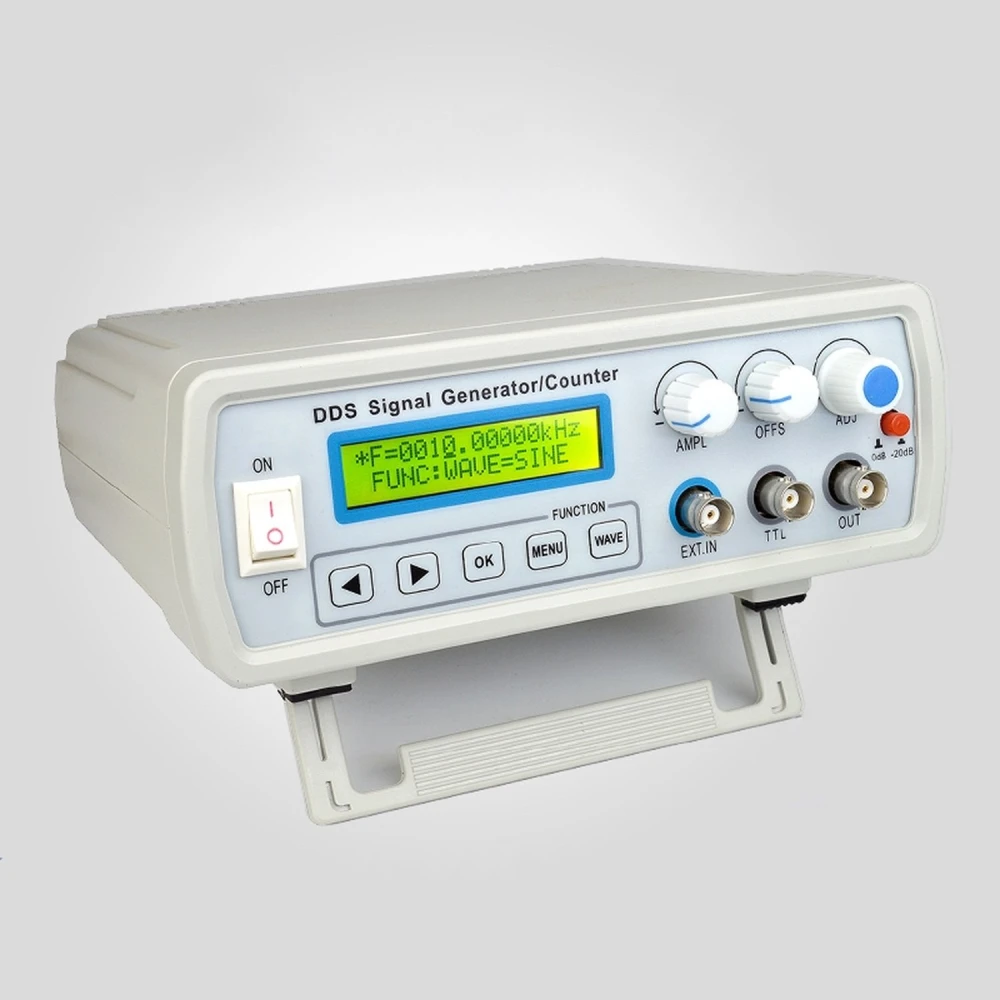

DDS FY2112S függvénygenerátor 12 MHz frekvenciamérővel és USB PC csatlakozással

A Generador de funciones DDS FY2112S egy fejlett közvetlen digitális szintézisű (DDS) eszköz, FPGA technológiával tervezve, amely nagy pontossággal és stabilitással képes szinuszos, négyszög, háromszög és fűrészfog jelek előállítására. Frekvenciatartománya 0,01 Hz-től 12 MHz-ig terjed szinuszos hullámoknál, és 2 MHz-ig más hullámformáknál, 10 mHz felbontással, így nélkülözhetetlen eszköz hobbi célokra, elektronikai laborokba, gyártósorokra és oktatáshoz.

Ez a generátor egy 60 MHz-ig mérő frekvenciamérőt is integrál, amely megkönnyíti a belső és külső jelek pontos ellenőrzését. Emellett szinkron TTL kimenettel és 9 Vpp effektív kimeneti amplitúdóval rendelkezik terhelés nélkül, a négyszögjel kitöltési tényezője pedig 1%-tól 99%-ig állítható. A lineáris sweep funkció lehetővé teszi a frekvenciasöprés végpontjainak konfigurálását, ami ideális dinamikus tesztekhez.

Fő jellemzők:

• Többfunkciós és hordozható, könnyen szállítható.
• Nagy frekvenciapontosság ±2×10⁻⁶ stabilitással és alacsony harmonikus torzítással (≤0.8% 1 kHz-en).
• Széles hullámforma-választék: szinuszos, négyszög, háromszög, emelkedő és csökkenő fűrészfog.
• Memória akár 10 egyedi paraméterbeállítás tárolására ismételt használathoz.
• LCD1602 kijelző angol nyelvű feliratozással a tiszta megjelenítéshez, egyszerű kezeléssel gombokkal és forgatógombbal.
• TTL kimenet 3 Vpp-nél nagyobb szélességgel és több mint 20 TTL terhelés meghajtására alkalmas kapacitással.
• Konfigurálható beeper funkció hangjelzésekhez.
• Beépített USB csatlakozás tápellátáshoz és PC-kommunikációhoz, megkönnyítve a rendszerintegrációt és a távoli vezérlést.
• Kompat kompakt kialakítás 200x190x90 mm mérettel és nagy megbízhatóság a felületszerelt technológiának és nagyméretű integrált áramköröknek köszönhetően.

Műszaki adatok:

• Szinuszos hullám frekvenciája: 0 Hz - 12 MHz
• Négyszög, háromszög és egyéb hullámok frekvenciája: 0 Hz - 2 MHz
• Frekvenciafelbontás: 0,01 Hz (10 mHz)
• Frekvenciapontosság: ±5×10⁻⁶
• Kimeneti amplitúdó: ≥9 Vpp terhelés nélkül
• Kimeneti impedancia: 50 Ω ± 10%
• DC eltolás: ±3 V
• Négyszögjel kitöltési tényező: 1% - 99%
• Frekvenciamérés: 1 Hz - 60 MHz, számlálási tartomány akár 4294967295
• Tápellátás: DC 5V 1A a mellékelt USB kábellel
• Üzemi hőmérséklet: 0 °C - 40 °C
• Páratartalom: 80% alatt

Tipikus felhasználás:

• Jelgenerálás elektronikai laboratóriumi tesztekhez és kalibráláshoz.
• Elektronikus áramkörök és digitális rendszerek fejlesztése és tesztelése.
• Oktatási alkalmazások elektronika és távközlés tanításához.
• Integráció gyártósorokon berendezések ellenőrzéséhez és diagnosztikájához.

A DDS FY2112S függvénygenerátor kompatibilis olyan rendszerekkel, amelyek pontos és stabil jeleket igényelnek, az USB csatlakozás pedig lehetővé teszi a PC-s vezérlőszoftver használatát az automatizálás és az elemzés megkönnyítésére.

• DDS függvénygenerátor akár 12 MHz frekvenciával és 60 MHz-es frekvenciamérővel
• Szinuszos, négyszög, háromszög és fűrészfog jel kimenet
• ≥9 Vpp kimeneti amplitúdó terhelés nélkül és 1%–99% között állítható kitöltési tényező
• LCD1602 kijelző angol nyelvű feliratozással, gombos és forgatógombos vezérléssel
• Lineáris sweep funkció konfigurálható kezdő- és végpontokkal
• Memória akár 10 egyedi beállítás tárolására
• Szinkron TTL kimenet több mint 20 TTL terhelés meghajtására
• USB csatlakozás tápellátáshoz és PC-kommunikációhoz mellékelve
• Nagy frekvenciapontosság és stabilitás alacsony harmonikus torzítással
• Kompakt, hordozható kialakítás és nagy megbízhatóság felületszerelt technológiával
