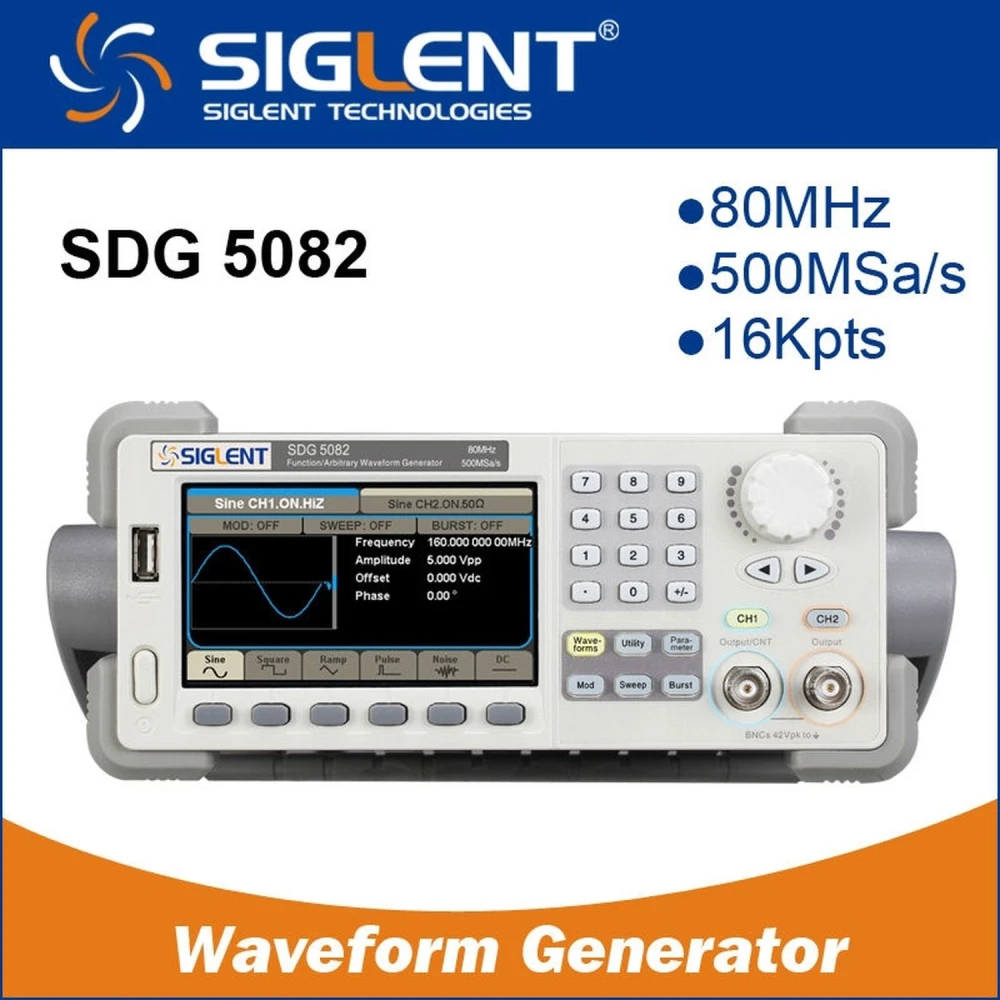

Siglent SDG5082 80MHz arbitrány függvénygenerátor kettős kimenettel
Márka: Siglent
ÁFA-val (ÁFA nélkül: Ft161 950)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft197 449 | -4% |
| 10+ | Ft193 336 | -6% |
| 20+ | Ft185 109 | -10% |
Áttekintés:
A Siglent SDG5082 80MHz arbitrány függvénygenerátor egy fejlett műszer, amelyet elektronikus jelek nagy pontosságú és sokoldalú előállítására terveztek. DDS technológiával felszerelve kettős kimenetet és fázisállítást kínál az előállított jelek optimális vezérléséhez.
Fő jellemzők:
- Akár 160MHz kimeneti frekvencia 500MSa/s mintavételezési frekvenciával.
- 14 bites vertikális felbontás és akár 512K pont hosszúságú hullámforma az arbitrány hullámformákhoz.
- 2ppm frekvenciastabilitás és alacsony fáziszaj (-116dBc/Hz), tiszta és pontos jelekért.
- Széles modulációs funkciók: AM, DSB-AM, FM, PM, FSK, PWM, sweep és impulzussorozat.
- Nagy pontosságú belső frekvenciaszámláló akár 200MHz-ig.
- USB Device és USB Host interfészek az egyszerű csatlakoztatáshoz és távoli vezérléshez, kompatibilis a Siglent digitális oszcilloszkópokkal.
- 4.3 hüvelykes TFT-LCD kijelző a jól látható megjelenítéshez és az egyszerű kezeléshez.
- Kompakt méret (261x105x344 mm) és kis tömeg (2.8 kg) a laboratóriumi könnyű integrációhoz.
Műszaki adatok:
- Elérhető hullámformák: szinusz, négyszög, fűrész, háromszög, impulzus, zaj és arbitrány.
- Frekvenciatartomány szinusz esetén: 1µHz-től 160MHz-ig; négyszög esetén: 1µHz-től 30MHz-ig; fűrész és háromszög esetén: 1µHz-től 20MHz-ig.
- Spektrális tisztaság: a felharmonikusok DC-1MHz tartományban -54dBc alatt, a teljes torzítás DC-20kHz tartományban 0.2% alatt.
- A négyszögjel emelkedési/esési ideje kevesebb mint 8ns.
- Állítható amplitúdó 1mVpp és 10Vpp között (a frekvenciától és a terheléstől függően).
- Rövidzárlat elleni védelem és szigetelt BNC csatlakozók a biztonság és tartósság érdekében.
Tipikus felhasználás:
Ez a generátor ideális elektronikai laborokba, áramkörök fejlesztéséhez és teszteléséhez, kommunikációs berendezések jel-szimulációjához, valamint haladó műszaki oktatáshoz. Az arbitrány jelek és összetett modulációk előállítására való képessége nélkülözhetetlenné teszi mérnökök és technikusok számára.
Kompatibilitás:
Kompatibilis a Siglent digitális oszcilloszkópokkal, lehetővé téve az integrációt és a távoli vezérlést parancsokkal, megkönnyítve a valós idejű elemzést és beállítást.
- DDS technológia kettős kimenettel és fázisállítással
- Akár 160MHz kimeneti frekvencia és 500MSa/s mintavételezés
- 14 bites vertikális felbontás és 512K pontos hullámforma
- AM, FM, PM, PWM, sweep és impulzussorozat modulációk
- Nagy pontosságú belső frekvenciaszámláló akár 200MHz-ig
- USB Device és USB Host interfészek távoli vezérléshez
- 4.3 hüvelykes TFT-LCD kijelző az egyszerű kezeléshez
- Rövidzárlat elleni védelem és szigetelt BNC csatlakozók
- Kompakt méret és kis tömeg laboratóriumi használathoz
Vásárlói kérdések és válaszok
Milyen működési korlátai és pontossági tartománya van a frekvencia- és felbontásgenerálás terén?
Az SDG5082 1 μHz-től 160 MHz-ig képes szinuszjelet, 80 MHz-ig négyszögjelet, 20 MHz-ig rámpa- és háromszögjelet generálni. A frekvenciaállítás felbontása 1 μHz, a függőleges felbontás 14 bit. A frekvenciapontosság ±2 ppm, ami elegendő stabilitást biztosít fejlett laboratóriumi alkalmazásokhoz.
Vannak-e speciális karbantartási ajánlások, és milyen utólagos támogatást nyújt a Siglent ehhez a modellhez?
Javasolt a BNC kimenetek rendszeres tisztítása, a készülék száraz környezetben tartása (<80% relatív páratartalom), és a tartós poros környezet kerülése. A Siglent korlátozott, egyéves garanciát, távoli műszaki támogatást és olyan alkatrészek elérhetőségét kínálja, mint a biztosítékok vagy kábelek. A hardveres karbantartást képzett személyzetnek kell végeznie, hogy a garancia ne sérüljön.
Milyen pontosságot és felbontást kínál frekvencia és amplitúdó tekintetében? Mik a működési korlátai?
Legfeljebb 5 MHz frekvenciát, 125 MSa/s mintavételezési sebességet és 14 bites felbontást kínál. A frekvenciapontosság körülbelül ±30 ppm, az amplitúdó pedig tipikusan 2 mVpp és 20 Vpp között állítható, a terheléstől függően. 5 MHz fölött nem szabad használni, és a megadott feszültségeket sem szabad túllépni a torzítás és a károsodás elkerülése érdekében.
Mekkora a Siglent SDG5082 maximális frekvenciája?
A Siglent SDG5082 szinusz módban akár 160MHz-ig képes jelet előállítani.
Milyen hullámformákat tud előállítani ez a generátor?
Szinusz, négyszög, fűrész, háromszög, impulzus, zaj és arbitrány hullámformákat tud előállítani.
Lehet a generátort távolról vezérelni?
Igen, USB Device és USB Host interfészekkel rendelkezik, és támogatja a parancsokkal történő távoli vezérlést, különösen a Siglent digitális oszcilloszkópokkal.
Milyen modulációs funkciókat tartalmaz ez a generátor?
AM, DSB-AM, FM, PM, FSK, PWM, sweep és impulzussorozat modulációt tartalmaz.
Van a generátornak védelem a károsodás ellen?
Igen, rövidzárlat elleni védelemmel és szigetelt BNC csatlakozókkal rendelkezik a nagyobb biztonság érdekében.
