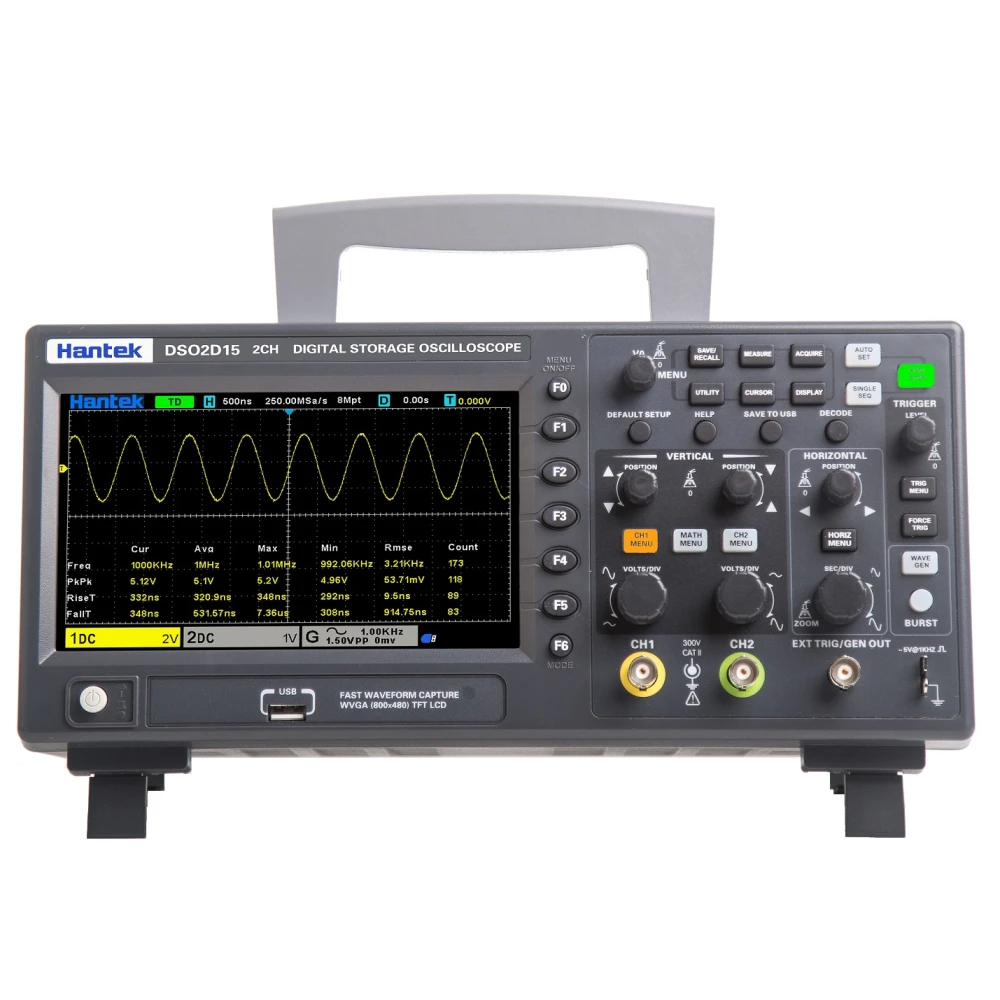

Hantek DSO2D15 digitális 2 csatornás oszcilloszkóp 150 MHz funkciógenerátorral
Márka: Hantek
ÁFA-val (ÁFA nélkül: Ft96 775)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 25+ | Ft112 871 | -8% |
Hantek DSO2D15 digitális 2 csatornás oszcilloszkóp 150 MHz funkciógenerátorral
A Hantek DSO2D15 egy kompakt és nagy teljesítményű digitális oszcilloszkóp, amelyet olyan elektronikai szakembereknek és hobbi felhasználóknak terveztek, akik pontos és sokoldalú mérésekre vágynak. 150 MHz-es sávszélességével és két független csatornájával több jel egyidejű megjelenítését és elemzését teszi lehetővé.
Fő jellemzők:
- Két digitális csatorna a jelek egyidejű elemzéséhez.
- 150 MHz-es sávszélesség, amely ideális fejlettebb elektronikai alkalmazásokhoz.
- Beépített funkciógenerátor jeltesztekhez és szimulációkhoz.

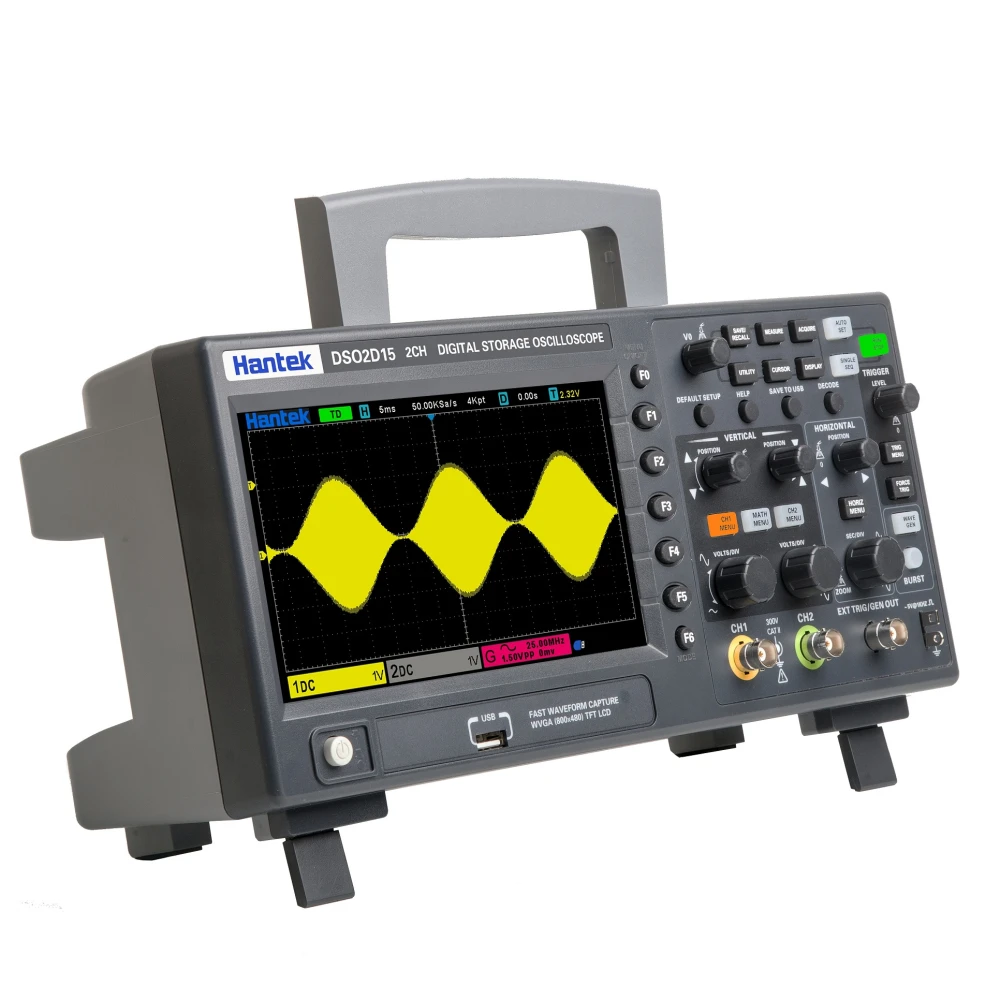

- 7 hüvelykes színes TFT kijelző a tiszta és részletes megjelenítéshez.

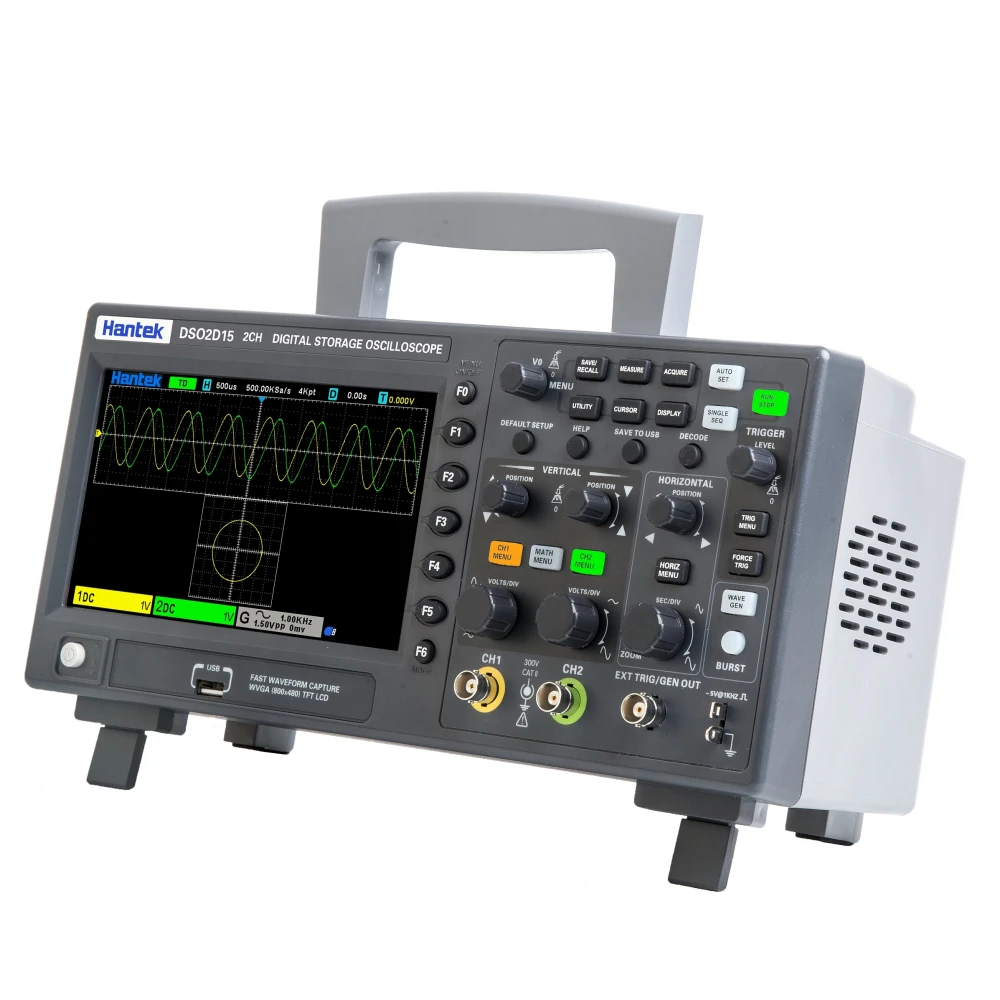

- USB csatlakozás adatok PC-re vagy USB memóriára történő exportálásához, megkönnyítve az elemzést és a tárolást.
- Beépített voltmérő AC és DC feszültségek méréséhez akár 300 VRMS-ig.
- Ventilátor nélküli kialakítás a csendes működésért.
- 4Mpts/csatorna rögzítési memória a hosszabb felvételekhez.
- Fejlett trigger módok, beleértve az automatikus, normál és egyszeri módot, valamint speciális triggerelést olyan protokollokhoz, mint a CAN, LIN, IIC, SPI és UART.
- Matematikai funkciók, mint az összeadás, kivonás, szorzás, osztás és FFT elemzés a teljes körű diagnosztikához.
- EN61010 300V CAT II szabványnak való megfelelés, amely biztosítja a minőséget és a biztonságot a mérések során.
Műszaki adatok:
- Mintavételezés: 1 Gigasample másodpercenként (Gsps).
- Függőleges felbontás: 12 bit.
- Időalap: 2 ns-tól 1000 s/div.
- Bemeneti impedancia: 1 MΩ / 20 pF.

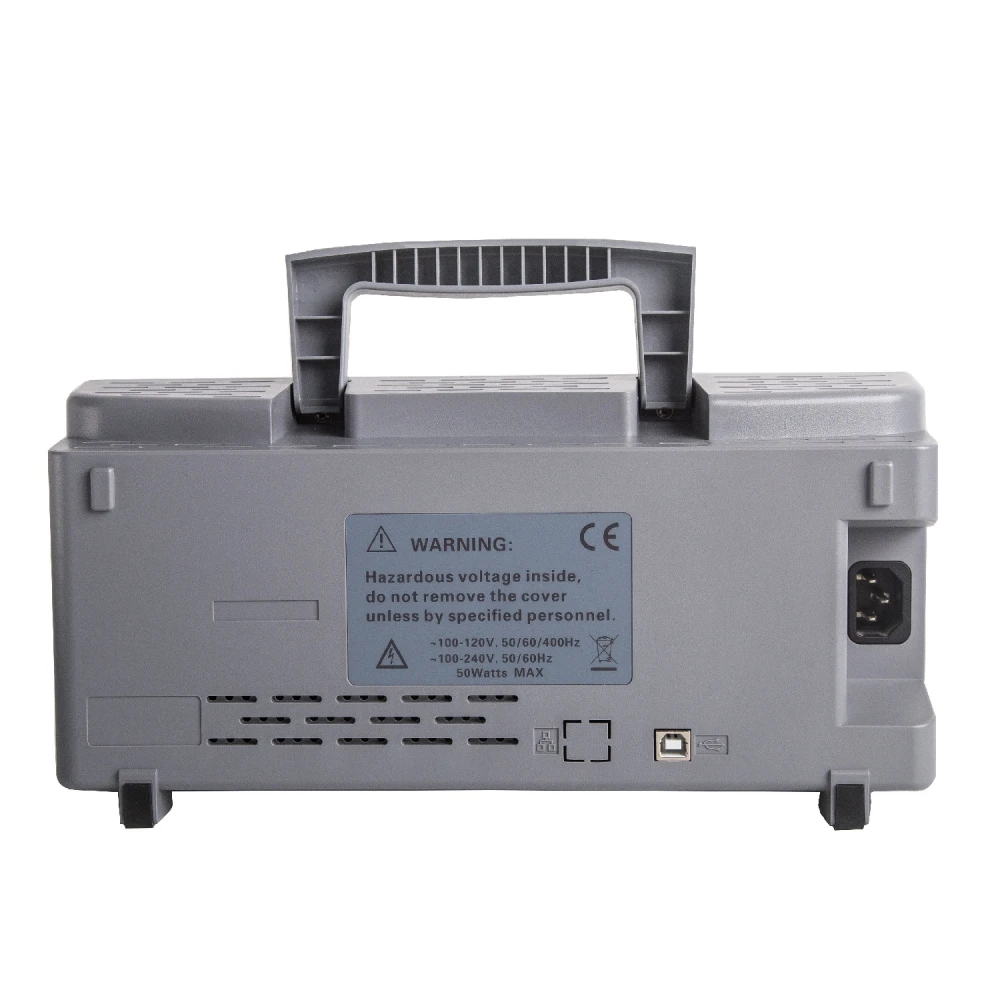

- Tápellátás: 100-120V CA, 45-440 Hz és 120-240V CA, 45-66 Hz.
- Méretek: 318 x 110 x 150 mm.
- Súly: 1.9 kg.
- Üzemi hőmérséklet: 0 a 50 °C.
- Felfutási idő: ≤ 2.4 ns.
Tipikus felhasználási területek:
- Elektronikus áramkörök diagnosztikája és javítása.
- Fejlesztés és laboratóriumi tesztelés mérnöki környezetben.
- Minőségellenőrzés elektronikai gyártásban.
- Digitális protokollok elemzése, mint az I2C, SPI, RS232/UART, CAN és LIN.
- Analóg és digitális jelek mérése és elemzése.
Kompatibilitás és tartozékok:
- Kompatibilis PC-szoftverrel a fejlettebb elemzéshez és adatmentéshez.
- Tartalmaz USB kábelt, tápkábelt, 10:1 osztású oszcilloszkóp szondát, BNC–krokodilcsipesz kábeleket és a gyártó kalibrálási tanúsítványát.
Fontos megjegyzés: Ez a termék jelenleg nincs készleten. Értesítést kérhetsz, hogy tájékoztassunk, amikor újra elérhető lesz.
- 2 csatornás digitális oszcilloszkóp 150 MHz sávszélességgel
- Beépített funkciógenerátor jeltesztekhez
- 7 hüvelykes színes TFT kijelző a tiszta megjelenítéshez
- USB csatlakozás adatexporthoz PC-re vagy USB memóriára
- Voltmérő AC és DC feszültség méréséhez akár 300 VRMS-ig
- Ventilátor nélküli, csendes működés
- 4Mpts/csatorna rögzítési memória
- Fejlett trigger módok és digitális protokollok elemzése
- Beépített matematikai funkciók és FFT elemzés
- Tartozék kábelek, szonda és kalibrálási tanúsítvány
Vásárlói kérdések és válaszok
Milyen előnyöket kínál a beépített függvénygenerátor a külső generátor használatához képest a Hantek DSO2D15 esetében?
A beépített függvénygenerátor lehetővé teszi szabványos jelek (szinusz, négyszög stb.) előállítását közvetlenül az oszcilloszkópról, csökkentve a kiegészítő eszközök szükségességét és helyet takarítva meg. Ugyanakkor az elérhető amplitúdó és hullámforma-választék általában kisebb, mint a dedikált generátoroké. Gyors és oktatási célú tesztekhez ideális, de nagy pontosságú alkalmazásokhoz kevés lehet.
Mekkora a Hantek DSO2D15 mérete és tömege, és mit tartalmaz a doboz vásárláskor?
A Hantek DSO2D15 mérete körülbelül 313 mm x 108 mm x 142 mm, tömege pedig 2,1 kg. A csomag általában tartalmazza az oszcilloszkópot, a tápkábeleket, két mérőszondát, a használati útmutatót és egy USB-kábelt. A pontos tartalom régiónként eltérhet, ezért érdemes a forgalmazónál ellenőrizni.
Mi a maximális mintavételi frekvencia, és milyen gyakorlati korlátai vannak gyors jelek rögzítésekor?
A készülék maximális mintavételi frekvenciája 1 GSa/s egycsatornás módban. Ha mindkét csatorna egyszerre használatos, ez az érték csökkenhet. 150 MHz körüli jeleknél a visszaállítás pontossága a memóriahossztól (4 Mpts/ch) és az időalap beállításától függ. Ez lehetővé teszi a gyors tranziens jelenségek részleteinek rögzítését, bár a rendkívül rövid csúcsokat az analóg csatorna sávszélessége korlátozhatja.
Milyen rendszeres karbantartást igényel ez az oszcilloszkóp, és mennyi a becsült élettartama?
A DSO2D15 nem használ ventilátort, és lezárt elektronikai alkatrészekkel rendelkezik, ezért csak időnkénti külső tisztítást, valamint a por és a nedvesség kerülését igényli. Hasonló eszközök tipikus élettartama 5–10 év, a használattól és a környezeti feltételektől függően. Nagy pontosságú alkalmazásokhoz éves kalibrálás javasolt.
Milyen jeleket tud elemezni a Hantek DSO2D15?
Analóg és digitális jeleket tud elemezni, beleértve az I2C, SPI, RS232/UART, CAN és LIN protokollokat.
Van USB csatlakozás az adatok exportálásához?
Igen, rendelkezik USB csatlakozással az eredmények PC-re vagy USB memóriára történő exportálásához.
Mekkora a maximálisan mérhető feszültség?
Akár 300 VRMS feszültséget is tud mérni váltó- és egyenáramban.
Jelenleg megvásárolható?
Jelenleg a termék nincs készleten, de értesítést kérhetsz, ha újra elérhető lesz.
Tartozékokat is tartalmaz?
Igen, tartalmaz USB kábelt, tápkábelt, 10:1 osztású szondát, BNC–krokodilcsipesz kábeleket és kalibrálási tanúsítványt.
