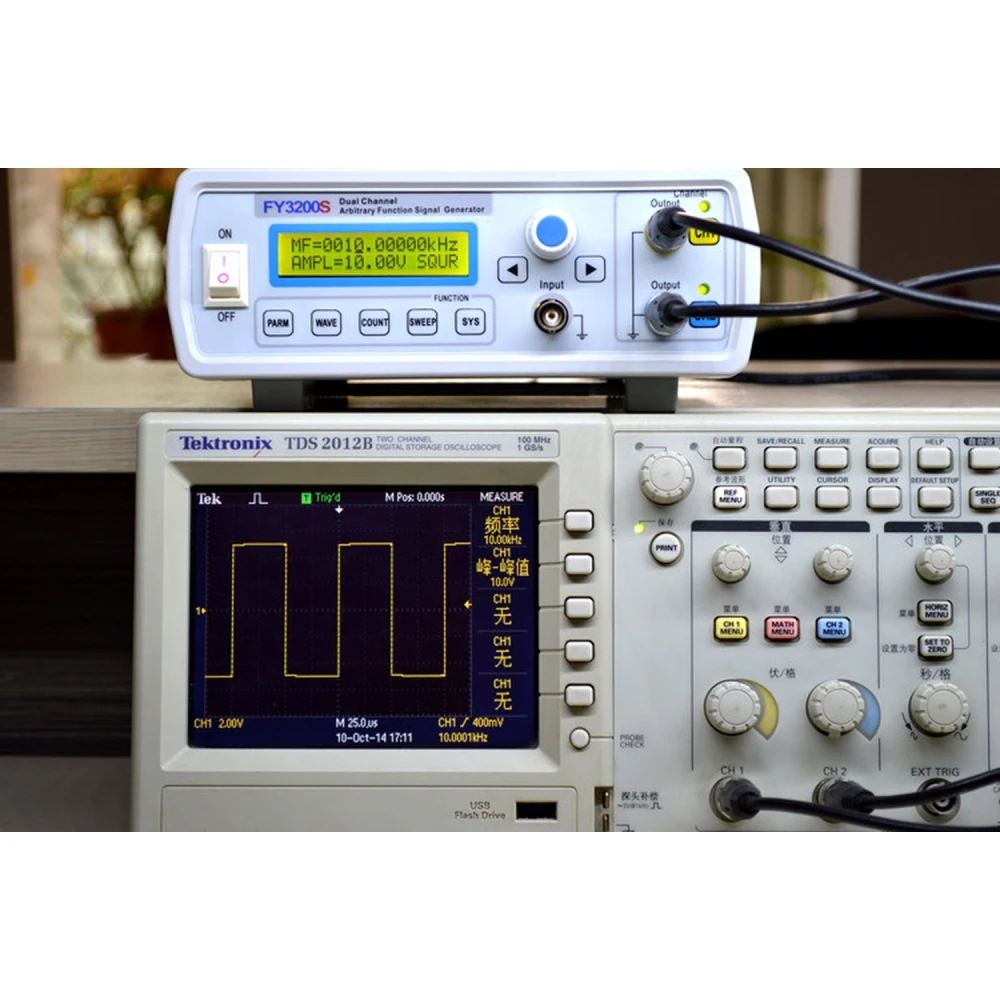

FY3212S 12MHz 2 csatornás funkciógenerátor FeelTech

A FY3212S 12MHz arbitrányos funkciógenerátor a FeelTech-től egy fejlett elektronikai műszer, amely nagy pontossággal és stabilitással képes tetszőleges hullámformájú jelek előállítására. Ez a kétcsatornás DDS (Direct Digital Synthesis) eszköz többféle hullámforma generálását teszi lehetővé, beleértve a szinuszos, négyszög, háromszög, fűrészfog és felhasználó által definiált formákat, akár 12 MHz frekvenciatartománnyal szinuszos hullámoknál és akár 6 MHz-ig más formáknál.

A beépített, akár 100 MHz-ig működő frekvenciamérővel a FY3212S ideális elektronikai mérnöki alkalmazásokhoz, kutatólaborokhoz, gyártósorokhoz és oktatáshoz. Felületszerelt technológiája és a CMOS integrált áramkör nagy zavarérzéketlenséget és hosszú élettartamot biztosít.

Fő jellemzők

• Két független kimeneti csatorna (CH1 és CH2) ≥ 20Vp-p kimeneti amplitúdóval terhelés nélkül.
• Előre telepített és tetszőleges hullámformák: 14 gyakori forma és egyéni hullámformák betöltésének lehetősége.
• Nagy felbontás és pontosság: 10 mHz frekvenciafelbontás és ±5×10⁻⁶ frekvenciapontosság.
• Állítható kitöltési tényező: 0.1% és 99.9% között négyszögjelhez.
• Söprés funkció: CH1-hez konfigurálható lineáris és logaritmikus söprés.
• Frekvenciamérés: Beépített mérő belső és külső jelekhez akár 100 MHz-ig.

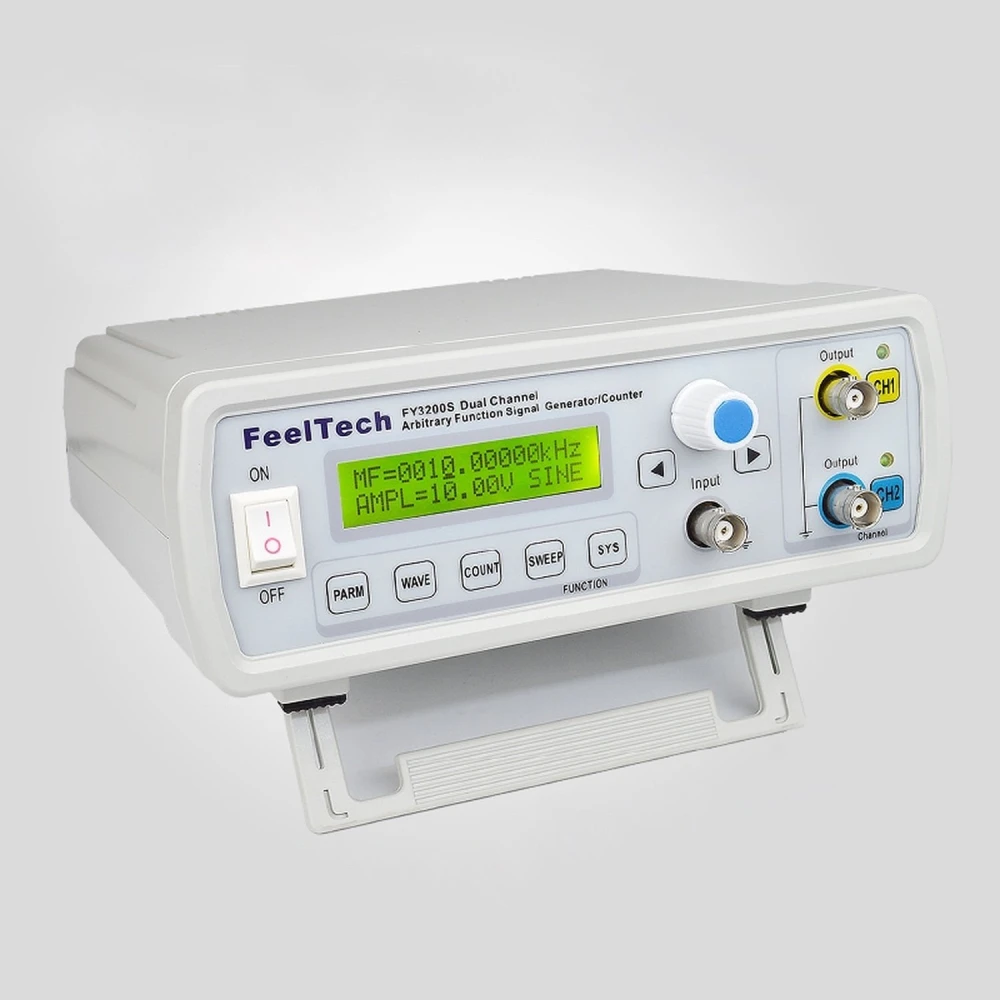

• Digitális és manuális vezérlés: Gombok és forgatógomb LCD1602 kijelzővel a pontos beállításhoz.
• Memória 20 felhasználó által definiált paraméterkészlethez.

Műszaki adatok

• Szinuszos hullám frekvenciája: 0 Hz-től 12 MHz-ig
• Négyszög- és háromszög hullám frekvenciája: 0 Hz-től 6 MHz-ig
• Tetszőleges hullám frekvenciája: 0 Hz-től 6 MHz-ig
• Kimeneti impedancia: 50 ohms ±10%
• DC eltolás: ±10 V
• Szinuszos hullám torzítása: ≤ 0.8% 1 kHz-en
• Négyszögjel emelkedési és lefutási ideje: ≤ 100 ns

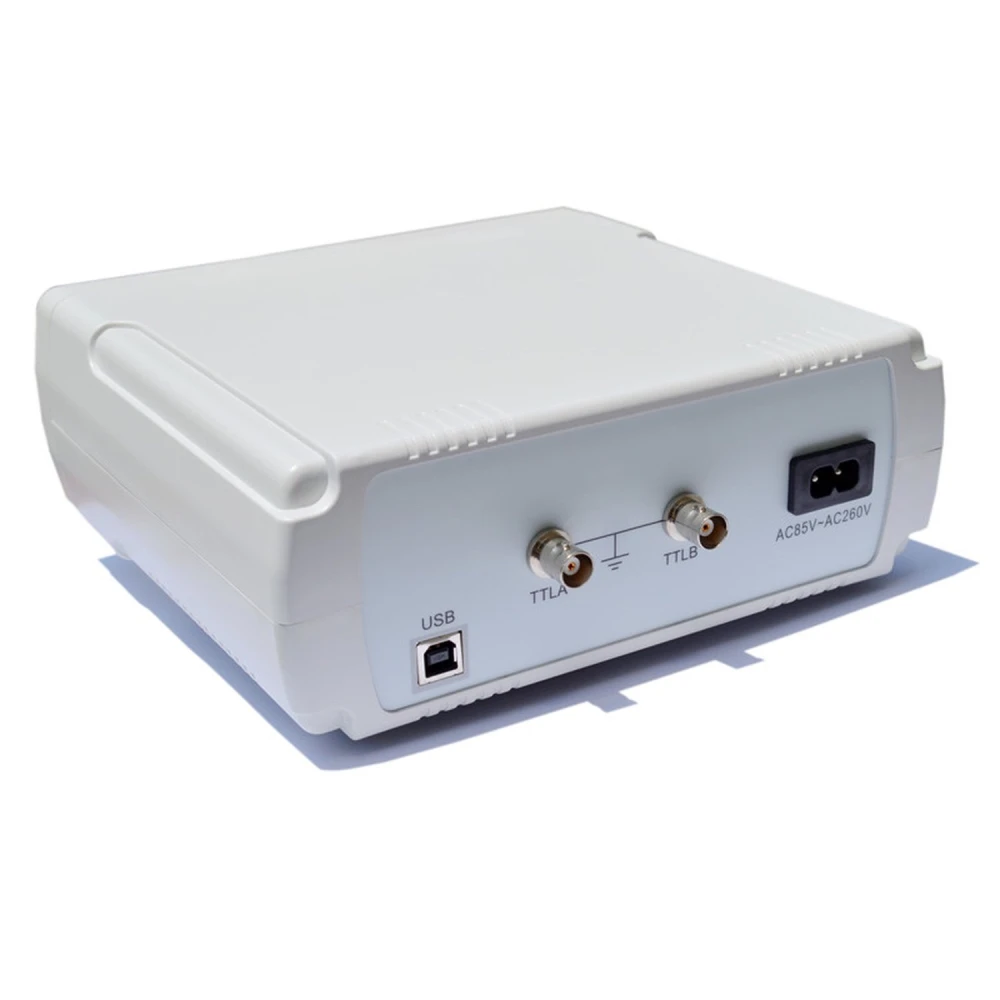

• Szinkron TTL kimenet mindkét csatornán állítható fázissal
• Frekvenciamérő bemeneti feszültségtartománya: 2 Vp-p-től 20 Vp-p-ig
• Méretek: 200 mm x 190 mm x 90 mm
• Súly: 500 g (főegység), 150 g (tartozékok)

Tipikus felhasználás

Ez a generátor ideális elektronikai teszteléshez és fejlesztéshez, kommunikációs berendezések jel-szimulációjához, műszerek kalibrálásához, oktatási laboratóriumi kísérletekhez és ipari gyártás minőségellenőrzéséhez.

Kompatibilitás és tartozékok

Tartalmaz tápkábelt, négyzetes portú USB-kábelt, Q9 vezetékcsipeszeket és szoftvert tartalmazó CD-t. Kompatibilis olyan rendszerekkel, amelyek USB-kapcsolatot támogatnak a távoli vezérléshez és konfiguráláshoz.

Elérhetőség

Jelenleg ez a termék nincs készleten. Javasoljuk alternatívák megtekintését vagy kapcsolatfelvételt az utánpótlással kapcsolatos információkért.

• Kétcsatornás DDS, független CH1 és CH2 kimenettel
• Maximális szinuszos frekvencia: 12 MHz
• Beépített frekvenciamérő akár 100 MHz-ig
• Hullámformák: szinuszos, négyszög, háromszög, fűrészfog és tetszőleges
• Állítható kitöltési tényező 0.1% és 99.9% között
• Lineáris és logaritmikus söprés funkció CH1-en
• Memória 20 egyéni konfigurációhoz
• LCD1602 kijelző digitális és manuális vezérléshez
• Nagy pontosság és alacsony torzítás a generált jelekben
• Felületszerelt technológia és CMOS integrált áramkör
