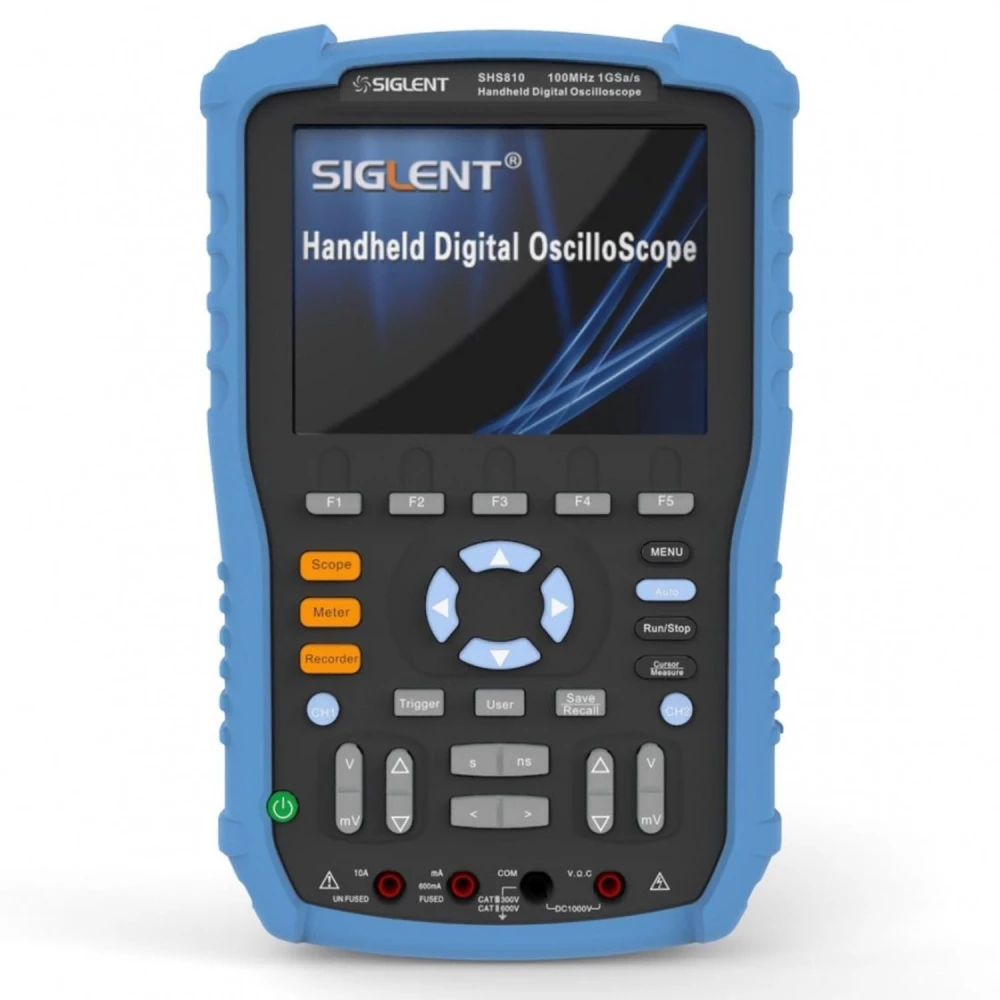

Siglent SHS810 100MHz hordozható digitális oszcilloszkóp 5.7" kijelzővel
Márka: Siglent
ÁFA-val (ÁFA nélkül: Ft181 700)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft221 529 | -4% |
| 10+ | Ft216 913 | -6% |
| 20+ | Ft207 683 | -10% |
A Siglent SHS810 100MHz hordozható digitális oszcilloszkóp egy kompakt és nagy teljesítményű eszköz, amelyet olyan szakembereknek és elektronika iránt érdeklődőknek terveztek, akik pontos és hordozható mérőműszert igényelnek. Ez a készülék egyesíti az oszcilloszkóp funkcionalitását a digitális multiméter sokoldalúságával, így átfogó megoldást kínál elektronikai elemzéshez és hibakereséshez.
Fő jellemzők:
- Sávszélesség: 100MHz, amely ideális az elektronikai alkalmazások széles köréhez.
- Valós idejű mintavételi sebesség: 1GS/s a jelek nagy hűségű rögzítéséhez.
- Ekvivalens mintavételi sebesség: 50GS/s, amely lehetővé teszi az ismétlődő jelek részletes elemzését.
- Memória mélység: 2M pont összetett jelek tárolásához és elemzéséhez.
- Kijelző: 5.7 hüvelykes színes TFT-LCD, 320x234 felbontással, amely megkönnyíti a hullámformák tiszta megjelenítését.
- Rögzítési funkciók: 7M pontos belső memória akár 18 órányi rögzítéssel, valamint USB-tárolás támogatása akár 3000 órányi rögzítéshez.
- Beépített multiméter: 6000 count pontosság, DC/AC feszültség, DC/AC áram, ellenállás, kapacitás, dióda és folytonosság mérésére alkalmas.
- Trigger módok: Edge, Pulse, Video, Slope és Alternative a különböző jeltípusokhoz.
- Matematikai műveletek: Összeadás, kivonás, szorzás, osztás és FFT a fejlett jeldiagnosztikához.
- Tápellátás: 7.4V-os, 5000mAh-s újratölthető lítium akkumulátor, körülbelül 5 órás üzemidővel, valamint 9V 4A DC adapter a hosszabb használathoz.
- Méretek és tömeg: 163.2mm x 259.5mm x 53.3mm, tömege 1.5 kg, ami megkönnyíti a szállítást és a kezelést.
- Tartozékok: Két passzív mérőfej, multiméteres mérőpálca, USB adatkábel, DC adapter, kézikönyv és szoftveres CD.
Tipikus felhasználási területek:
- Elektronikus áramkörök helyszíni diagnosztikája és javítása.
- Jelek mérése és elemzése laborokban és műhelyekben.
- Elektronikai oktatás és szakmai képzés.
- Elektronikus prototípusok fejlesztése és tesztelése.
Kompatibilitás: Kompatibilis a szabványos tápellátó rendszerekkel, és támogatja az USB-kapcsolatot adatátvitelhez és -tároláshoz.
Ez a hordozható digitális oszcilloszkóp alapvető eszköz mindazok számára, akik pontosságot és mobilitást keresnek fejlett funkciók feláldozása nélkül. Masszív kialakítása, valamint az oszcilloszkóp és a multiméter kombinációja sokoldalú berendezéssé teszi számos elektronikai alkalmazáshoz.
- 100MHz sávszélesség a pontos jelekhez
- 1GS/s valós idejű és 50GS/s ekvivalens mintavételezés
- 5.7 hüvelykes színes TFT-LCD kijelző 320x234 felbontással
- 7M pontos belső memória és USB rögzítés akár 3000 óráig
- Beépített multiméter 6000 count pontossággal többféle méréshez
- Rugalmas trigger módok: Edge, Pulse, Video, Slope, Alternative
- Fejlett matematikai műveletek, beleértve az FFT-t
- Újratölthető lítium akkumulátor 5 órás üzemidővel
- Kompakt méret és kis tömeg a könnyű hordozhatóságért
- Tartozékok: mérőfejek, multiméteres pálca, USB kábel, adapter és kézikönyv
Vásárlói kérdések és válaszok
Milyen bemeneteket, csatlakozókat és tápfeszültséget használ a SHS810, és kompatibilis-e Latin-Amerika és Európa elektromos rendszereivel?
A SHS810 oszcilloszkóp két szabványos BNC bemenettel rendelkezik a jelekhez. A multiméterhez 4 mm-es banándugós csatlakozókat használ. Beépített újratölthető akkumulátorral működik, és 100–240 V~ 50/60 Hz kompatibilis USB AC/DC adapterrel tölthető, így Latin-Amerika és Európa hálózataihoz is alkalmas.
Mekkora a SHS810 mérete, tömege és anyaga, és mit tartalmaz a doboz vásárláskor?
A SHS810 körülbelül 260 mm × 120 mm × 50 mm méretű, tömege akkumulátorral együtt kb. 1,2 kg. Robusztus ABS polimerből készült, ütésvédelemmel. A tipikus csomag tartalma: az oszcilloszkóp, 2 BNC szonda (1:1/10:1), multiméter mérővezeték, töltő/USB kábel, használati útmutató és hordtáska.
Milyen mérési határok, pontosság és tűrések jellemzik a SHS810-et oszcilloszkópként és multiméterként?
Oszcilloszkópként 100 MHz sávszélességgel, 1 GS/s valós mintavételi sebességgel és csatornánként akár 2 Mpts memóriával rendelkezik, ami korlátozza a nagy felbontású rögzítés idejét. Emelkedési ideje ≤3,5 ns. Multiméter módban akár 1000 V DC/750 V AC és 10 A mérésére képes, tipikus pontossága DC feszültségnél ±1%. Kritikus használat esetén mindig ellenőrizze a műszaki kézikönyvet az adott tartomány és funkció szerint.
Milyen biztonsági szabványoknak felel meg ez a modell, és az IEC szerint melyik mérési kategóriába tartozik?
A SHS810 megfelel az elektromos mérőműszerekre vonatkozó IEC 61010-1 szabványnak és a CE előírásoknak. A multiméter általában CAT III 600 V vagy hasonló besorolású (ellenőrizze a kézikönyvben vagy a készülék címkéjén), így ipari környezetben és másodlagos elosztóhálózatokban használható, de nem alkalmas nagy energiájú elsődleges berendezésekhez.
Mekkora a Siglent SHS810 oszcilloszkóp sávszélessége?
A Siglent SHS810 hordozható digitális oszcilloszkóp sávszélessége 100MHz.
Meddig bírja az oszcilloszkóp akkumulátora?
Az újratölthető lítium akkumulátor folyamatos használat mellett körülbelül 5 óráig működik.
Milyen mérési funkciókat tartalmaz a beépített multiméter?
A multiméter nagy pontossággal méri a DC/AC feszültséget, DC/AC áramot, ellenállást, kapacitást, diódát és folytonosságot.
Számítógéphez csatlakoztatható adatok mentéséhez?
Igen, az oszcilloszkóp USB porttal rendelkezik adattároláshoz és adatátvitelhez.
Milyen tartozékok járnak az oszcilloszkóphoz?
Két passzív mérőfejet, multiméteres mérőpálcát, USB kábelt, DC adaptert, kézikönyvet és szoftveres CD-t tartalmaz.
