Hantek 6022BL USB digitális oszcilloszkóp 16 csatornás 20 MHz PC-hez

A Hantek 6022BL oszcilloszkóp egy USB-s digitális eszköz, amelyet elektronikai szakembereknek és hobbi felhasználóknak terveztek, akiknek kompakt, hordozható és nagy teljesítményű berendezésre van szükségük jelanalízishez és mérésekhez. Ez az oszcilloszkóp a digitális tárolási funkciókat egy 16 csatornás logikai analizátorral ötvözi, megkönnyítve az elektronikus és digitális rendszerek hibakeresését és fejlesztését.

Anodizált alumínium háza tartósságot és védelmet biztosít, míg a szabványos USB 2.0 interfész egyszerű csatlakoztatást tesz lehetővé további tápkábelek nélkül, közvetlenül laptopokon vagy asztali számítógépeken működve.

Fő jellemzők

• Csatornák: 2 csatorna az oszcilloszkóphoz és 16 csatorna a logikai analizátorhoz.
• Sávszélesség: 20 MHz, amely számos elektronikai alkalmazáshoz megfelelő.
• Mintavételi sebesség: 48 MS/s valós időben, biztosítva a jelek pontos rögzítését.
• Függőleges felbontás: 8 bit a hullámformák tiszta és részletes megjelenítéséhez.
• Erősítési tartomány: 20 mV és 5 V között, 8 lépésben, különböző jelszintekhez igazítható.
• Bemeneti impedancia: 1 MΩ 25 pF értékkel, pontos mérésekhez szabványos.
• Bemeneti védelem: Diode clamping az eszköz túlterhelés elleni védelmére.
• Trigger módok: Auto, Normal és Single, szint- és élbeállítással (+/-) a teljes rögzítési kontrollhoz.
• Kompatibilitás: Kompatibilis a Windows 2000, NT, XP, Vista és Windows 7 rendszerekkel.
• Matematikai funkciók: FFT, összeadás, kivonás, szorzás és osztás a fejlett jelanalízishez.
• Megjelenítés: Hullámformák megjelenítése átlagolási, perzisztencia- és intenzitásopciókkal.
• Mellékelt szoftver: CD szoftverrel és illesztőprogramokkal, felhasználói kézikönyv és USB kábel az azonnali csatlakoztatáshoz.

Tipikus felhasználás

Ez az oszcilloszkóp ideális technikusok, mérnökök és diákok számára, akik elektronikus áramkörökkel, hardverfejlesztéssel, javítással és digitális valamint analóg rendszerek diagnosztikájával foglalkoznak. A 16 csatornás logikai analizátor lehetővé teszi összetett digitális jelek vizsgálatát, míg a digitális tárolási képesség részletes elemzést és dokumentálást tesz lehetővé.

Kompatibilitás és hordozhatóság

A Hantek 6022BL Windows alatti PC-kkel való működésre készült, így laboratóriumi és terepi környezetben is használható kompakt méretének és kis súlyának köszönhetően. USB csatlakozása kiküszöböli a külső tápegység szükségességét, növelve a kényelmet és a használat rugalmasságát.

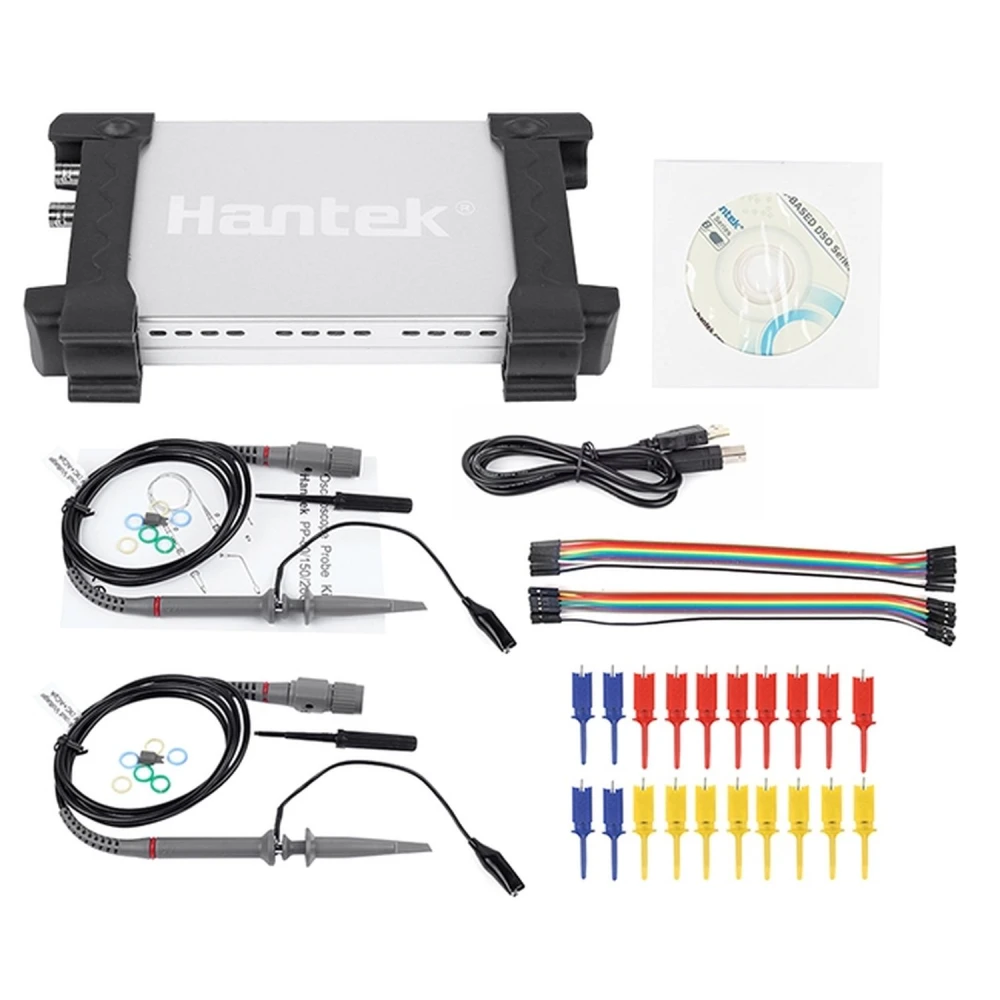

A csomag tartalma

• Hantek USB alapú PC-s digitális oszcilloszkóp
• Szoftver és illesztőprogramok CD-n
• 2 db csipeszes mérőfej
• USB kábel a csatlakoztatáshoz

Ez a berendezés professzionális és megfizethető megoldás mindazok számára, akik megbízható USB-s digitális oszcilloszkópot és logikai analizátort keresnek fejlett funkciókkal és egyszerű használattal.

• 2 csatorna az oszcilloszkóphoz és 16 csatorna a logikai analizátorhoz
• 20 MHz sávszélesség a pontos jelekhez
• 48 MS/s valós idejű mintavételi sebesség
• 8 bites függőleges felbontás a részletes megjelenítéshez
• 20mV–5V erősítési tartomány 8 lépésben
• 1 MΩ és 25 pF bemeneti impedancia
• Auto, Normal és Single trigger módok szintbeállítással
• Matematikai funkciók: FFT, összeadás, kivonás, szorzás és osztás
• Kompatibilis a Windows 2000/NT/XP/Vista/7 rendszerekkel
• Tartalmaz szoftvert, kézikönyvet, mérőfejeket és USB kábelt
