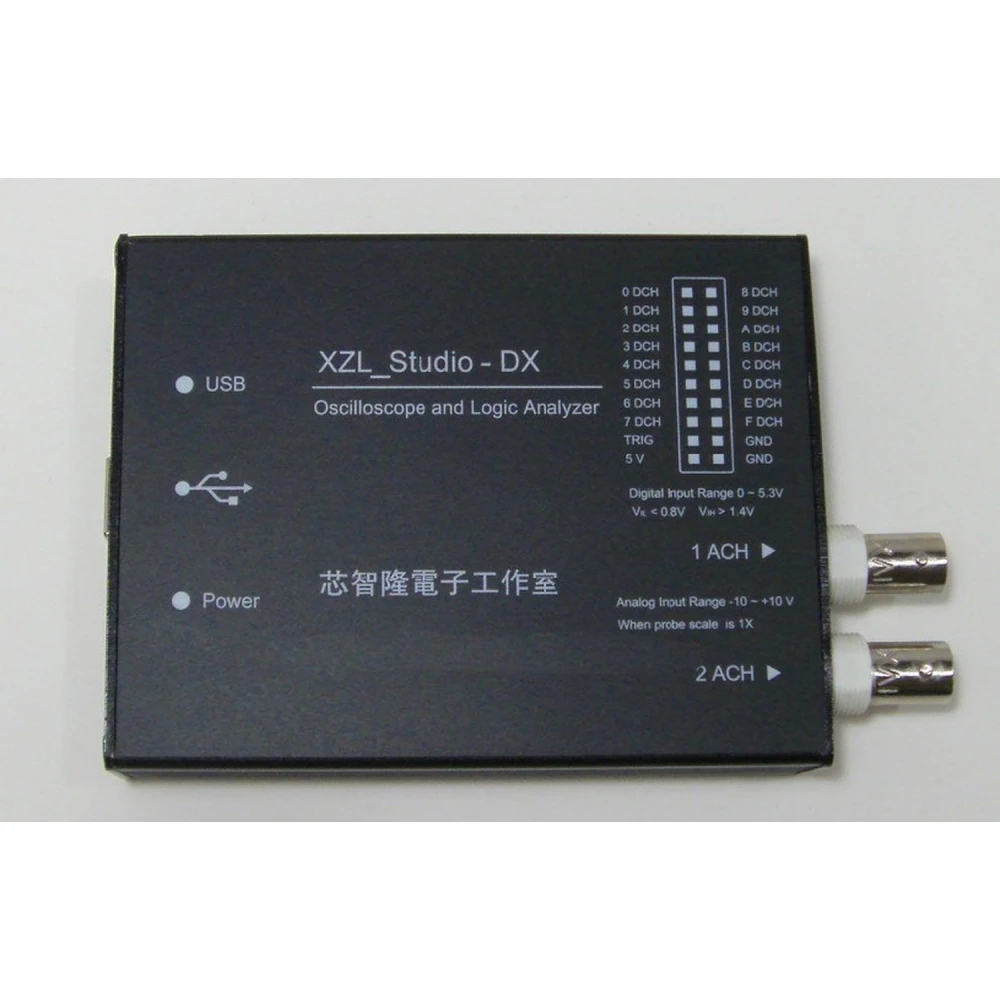

XZL Studio DX USB logikai analizátor és oszcilloszkóp Windowsra
Márka: XZL
ÁFA-val (ÁFA nélkül: Ft35 550)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft43 343 | -4% |
| 10+ | Ft42 440 | -6% |
| 20+ | Ft39 731 | -12% |
A Analizador logico y Osciloscopio USB XZL Studio DX egy programozható, többfunkciós eszköz Windows PC-hez, amely egy 2 csatornás digitális oszcilloszkópot, egy 16 csatornás logikai analizátort, egy protokoll-dekódert és egy digitális jelgenerátort egyesít egyetlen kompakt, könnyen használható készülékben.
Ez a berendezés ideális elektronikai mérnökök, technikusok, diákok és hobbi felhasználók számára, akik sokoldalú műszert igényelnek digitális és analóg áramkörök elemzéséhez és diagnosztikájához.
Fő jellemzők
- 16 kétirányú digitális csatorna és 2 analóg csatorna a vegyes jelek teljes körű elemzéséhez.
- Valós idejű dekódolás olyan kommunikációs buszokhoz, mint SPI, Serial, I2C, I2S, Async, USB Full és Low Speed, SMBus, 1-Wire, Parallel és CAN.
- Digitális tárolással rendelkező oszcilloszkóp és logikai analizátor, amely lehetővé teszi összetett jelek rögzítését és elemzését.
- Erőteljes szoftver beépített dekóderekkel az adatok értelmezésének megkönnyítésére.
- További funkciók, mint digitális jelgenerátor, adatnaplózó (data logger), voltmérő, frekvenciaszámláló, I2C buszvezérlő, frekvenciagenerátor, PWM vezérlő és impulzusszámláló.
- API egyedi fejlesztéshez és a készülék távoli vezérléséhez.
Műszaki adatok
- Digitális csatornák: 16 kétirányú
- Analóg csatornák: 2
- Mellékelt mérőfejek: 2 db DSO p6020 20MHz szonda, 4 színes logikai szonda
- Csatlakozás: USB Windows PC-hez
- Kiegészítők: USB kábel, 20 tűs logikai analizátor kábel
Tipikus felhasználás
Ez az eszköz tökéletes:
- Digitális és analóg áramkörök diagnosztikájához és elemzéséhez laborokban és műhelyekben.
- Beágyazott rendszerek és mikrovezérlők fejlesztéséhez és hibakereséséhez.
- Elektronikai és távközlési oktatáshoz diákok és tanárok számára.
- Kommunikációs protokollok monitorozásához és dekódolásához elektronikai projektekben.
Kompatibilitás
Windows operációs rendszerekkel kompatibilis, ez az USB logikai analizátor és oszcilloszkóp könnyen integrálható olyan munkakörnyezetekbe, ahol részletes digitális és analóg jeltanálásra van szükség.
A csomag tartalma
- 1 db XZL Studio DX eszköz
- 2 db DSO p6020 20MHz szonda
- 1 db USB kábel
- 1 db 20 tűs logikai analizátor kábel
- 4 db színes logikai szonda
Megjegyzés: A termék jelenleg nincs készleten.
- 16 kétirányú digitális csatorna és 2 analóg csatorna a teljes körű elemzéshez
- Valós idejű dekódolás SPI, I2C, USB, CAN és más buszokhoz
- Digitális oszcilloszkóp és logikai analizátor beépített tárolással
- További funkciók: jelgenerátor, voltmérő, frekvenciaszámláló és még több
- Tartalmazza a DSO p6020 20MHz szondákat, USB kábelt és a csatlakozáshoz szükséges tartozékokat
Vásárlói kérdések és válaszok
Melyek az XZL Studio DX fizikai jellemzői, és pontosan mit tartalmaz a doboz?
A csomag 1 db XZL Studio DX egységet, 2 db DSO p6020 20 MHz-es szondát, 1 db USB-kábelt, 1 db 20 tűs logikai analizátor kábelt és 4 színes logikai analizátor szondát tartalmaz. A méretek és a súly hivatalosan nincsenek megadva, de kompakt kialakítása miatt általában 10–15 cm hosszú és 0,5 kg alatti. Professzionális használat esetén ezeket az értékeket kritikus esetben a gyártóval kell egyeztetni.
Milyen frekvenciahatárai és felbontása van a beépített oszcilloszkópnak és logikai analizátornak?
Az XZL Studio DX oszcilloszkópja legfeljebb 20 MHz sávszélességet támogat, és két analóg csatornát biztosít, amelyek alacsony és közepes frekvenciájú jelekhez alkalmasak. A logikai analizátor 16 digitális csatornát kínál; a maximális mintavételi sebesség a módtól és a használt csatornák számától függ, de jellemzően 24–100 MSa/s között van. 20 MHz feletti jeleknél a rögzítés és megjelenítés nem biztos, hogy megbízható.
Mi az ajánlott eljárás a szondák és a készülék bemeneteinek kalibrálására és karbantartására?
Javasolt a DSO p6020 szondák ellenőrzése és kalibrálása minden használat előtt egy referenciajelhez csatlakoztatva, lehetőleg 1 kHz-es, 1 Vpp négyszögjelhez a kompenzáció beállításához. A bemeneteket és csatlakozókat tisztán és szárazon kell tartani; kerülni kell a dörzsölő tisztítószereket. Ha mérési eltérés vagy fizikai sérülés észlelhető, célszerű az érintett szondát cserélni. A rendszeres karbantartás meghosszabbítja az élettartamot és pontos eredményeket biztosít.
Mely operációs rendszerekkel kompatibilis az XZL Studio DX analizátor?
Windows operációs rendszerekkel kompatibilis PC-n, így Windows környezetben használható.
Hány digitális és analóg csatornája van az eszköznek?
16 kétirányú digitális csatornával és 2 analóg csatornával rendelkezik a vegyes jelek elemzéséhez.
Milyen protokollokat tud dekódolni a logikai analizátor?
Támogatja az SPI, Serial, I2C, I2S, Async, USB Full és Low Speed, SMBus, 1-Wire, Parallel és CAN protokollok dekódolását.
Milyen tartozékokat tartalmaz a csomag?
2 db DSO p6020 20MHz szondát, 4 db színes logikai szondát, 1 db USB kábelt és 1 db 20 tűs logikai analizátor kábelt tartalmaz.
Azonnal megvásárolható a termék?
A termék jelenleg nincs készleten, ezért azonnali vásárlásra nem elérhető.
