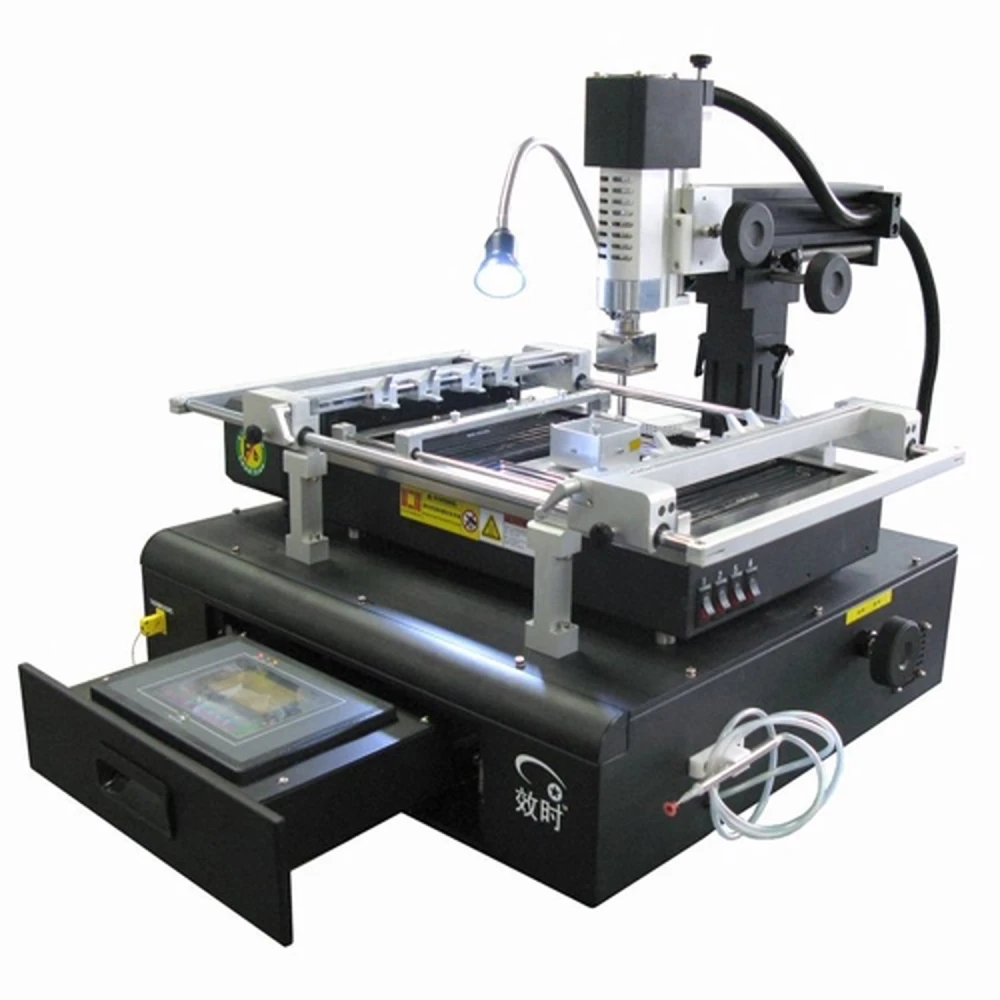

Shuttle Star RW-B400C BGA rework állomás professzionális forrasztáshoz
Márka: Shuttle Star
ÁFA-val (ÁFA nélkül: Ft632 000)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft770 534 | -4% |
| 10+ | Ft754 482 | -6% |
| 20+ | Ft722 376 | -10% |
A Shuttle Star RW-B400C BGA rework állomás egy professzionális eszköz, amelyet BGA alkatrészek nagy pontosságú forrasztására és kiforrasztására terveztek. Ez a munkaállomás teljes körű megoldást kínál elektronikai javítással foglalkozó technikusok és szakemberek számára, akik hatékonyságot és biztonságot keresnek a folyamataikhoz.
Fő jellemzők:
- Kompatibilis PCB méretek: 50×50 mm-től 450×400 mm-ig, 0.5 és 4 mm közötti vastagsággal, így a különböző típusú lapokkal is használható.
- Munkasztal beállítása: ±50 mm előre/hátra és ±200 mm balra/jobbra a PCB pontos pozicionálásához.
- Hőmérséklet-szabályozás: K típusú termopárral, zárt ciklusú vezérléssel a stabil és biztonságos hőmérséklet fenntartásához.
- Fűtők: 2700W-os infravörös előmelegítő, 600W-os felső forrólevegős fűtő és 800W-os alsó forrólevegős fűtő, amelyek egyenletes és szabályozott melegítést biztosítanak.
- Érintőképernyős PLC vezérlés: valós idejű hőmérsékleti görbék megjelenítését és akár 200 hőprofil tárolását teszi lehetővé az elemzéshez és a folyamatok pontos ismétléséhez.
- Állítható légáramlás: a felső és alsó fűtőegységek külön szabályozásával nagy hőmérsékletű légáramot hoz létre, növelve az utómunkálatok biztonságát és minőségét.
- Finoman állítható tartók: a BGA helyi besüllyedésének elkerülésére a forrasztási folyamat során.
- Hűtőrendszer: erős keresztáramú ventilátorok a alsó fűtési zóna gyors lehűtéséhez.
- PCB pozicionálás: állítható tartó, amely lehetővé teszi speciális rögzítések felszerelését különböző laptípusokhoz, megkönnyítve a gyors és biztonságos elhelyezést.
- Riasztás és védelem: túlmelegedés elleni riasztó- és védelmi egységek a felső és alsó részen is.
- Tartozékok: öt különböző méretű fúvóka, szerszámosláda, imbuszkulcskészlet, klipsz, kefe, szívófej, alumínium lapok, hőmérsékletkábelek, hőálló szövet és használati útmutató.
Tipikus felhasználás:
- Elektronikai lapok javítása és utómunkálatai BGA alkatrészekkel.
- Pontos forrasztás és kiforrasztás professzionális elektronikai műhelyekben.
- Elektronikai eszközök gyártási és karbantartási feladatai, ahol fejlett hőmérséklet- és légáramlás-szabályozás szükséges.
Kompatibilitás és követelmények:
- Egyfázisú 220V, 50/60Hz hálózati tápellátás, 4.5KW teljesítménnyel.
- Különböző PCB típusokkal kompatibilis a megadott mérethatárokon és vastagságokon belül.
Ez a Shuttle Star RW-B400C rework állomás kompakt, helytakarékos kialakításával és az érintőképernyőnek, valamint a PLC vezérlésnek köszönhető egyszerű kezelhetőségével tűnik ki. A kettős fűtési rendszer és a zárt hurkú hőmérséklet-szabályozás biztonságos és megbízható folyamatokat biztosít, ideális professzionális környezetekben, ahol a minőség alapvető.
Megjegyzés: Jelenleg ez a termék nincs készleten. Alternatívákért vagy kérdések esetén kérjük, vegye fel a kapcsolatot ügyfélszolgálatunkkal.
- Kompatibilis PCB méretek: 50×50 mm-től 450×400 mm-ig, 0.5-4 mm vastagság
- Hőmérséklet-szabályozás K típusú termopárral és zárt ciklussal
- Fűtők: 2700W infravörös előmelegítő, 600W felső forrólevegő, 800W alsó forrólevegő
- Érintőképernyős PLC vezérlés és 200 hőprofil tárolása
- Állítható légáramlás a felső és alsó fűtőegységekhez
- Finoman állítható tartók a helyi besüllyedés elkerülésére
- Keresztáramú ventilátorok a gyors hűtéshez
- Állítható pozicionálás különböző PCB típusokhoz
- Riasztás és túlmelegedés elleni védelem mindkét oldalon
- Fúvókákat, szerszámokat, klipszet, kefét, szívófejet és kézikönyvet tartalmaz
Vásárlói kérdések és válaszok
Mekkora PCB-mérettartományt kezel a Shuttle Star RW-B400C állomás, és mik a korlátok nagyobb vastagságú lapok esetén?
A Shuttle Star RW-B400C 50 × 50 mm-től 450 × 400 mm-ig terjedő méretű és 0,5 mm és 4 mm közötti vastagságú PCB-ket fogad. Az ezeket a méret- vagy vastagsági paramétereket meghaladó lapok esetén a rögzítés és a fűtés nem biztos, hogy optimális, ami korlátozhatja az újraforrasztási folyamat hatékonyságát.
Melyek a hőmérséklet-szabályozó és görbetároló rendszer fő előnyei más BGA állomásmodellekhez képest?
Az RW-B400C modell K-típusú termopárral, zárt szabályozási körben vezérli a hőmérsékletet, és akár 200 hőmérsékleti görbecsoport tárolását is lehetővé teszi, 8 programozható fűtési és tartási szegmenssel. Ez ismételhető pontosságot biztosít, ami ideális összetett újraforrasztási munkákhoz, és előnyt jelent az egyszerűbb, kézi szabályozású vagy profilmentes állomásokkal szemben.
Milyen megelőző karbantartás ajánlott az állomás hosszú élettartamának biztosításához és a gyakori meghibásodások elkerüléséhez?
Javasolt rendszeresen tisztítani az előmelegítő zóna szűrőit és ventilátorait, ellenőrizni a termopárok és az elektromos csatlakozások állapotát, valamint elkerülni a szennyeződések felhalmozódását a rögzítő- és mechanikus vezetőrendszerekben. A fűtőelemek szemrevételezése és a túlmelegedés-érzékelők megfelelő működésének ellenőrzése segít megelőzni a váratlan leállásokat.
Milyen feszültségen és frekvencián működik, és vannak-e különleges szempontok, ha 220 V-os régión kívül telepítik?
Az RW-B400C 220 V egyfázisú, 50/60 Hz hálózaton működik, maximális fogyasztása 4,5 kW. Ha eltérő feszültségű régióban telepítik (például 110 V), megfelelő teljesítményű transzformátor és a helyes földelés ellenőrzése szükséges a biztonságos működéshez.
Mikor előnyösebb az RW-B400C az infravörös vagy kisebb hőkapacitású állomásokkal szemben?
Az RW-B400C különösen alkalmas közepes vagy nagy PCB-k újraforrasztására, jelentős méretű BGA alkatrészekhez, illetve olyan esetekben, ahol a hőismételhetőség kritikus. A kisebb teljesítményű berendezésekkel szemben egyenletesebb hőeloszlást és nagyobb túlmelegedés elleni biztonságot nyújt, csökkentve a PCB vagy az alkatrész károsodásának kockázatát.
Mekkora PCB méreteket támogat a Shuttle Star RW-B400C állomás?
50×50 mm-től 450×400 mm-ig terjedő PCB lapokat támogat, 0.5 és 4 mm közötti vastagsággal.
Milyen hőmérséklet-szabályozást használ ez a rework állomás?
K típusú termopárt használ zárt ciklusú vezérléssel a pontos és stabil hőmérséklet fenntartásához.
Milyen tartozékokat tartalmaz a Shuttle Star RW-B400C?
Öt különböző méretű fúvókát, szerszámosládát, imbuszkulcskészletet, klipszet, kefét, szívófejet, alumínium lapokat, hőmérsékletkábeleket, hőálló szövetet és használati útmutatót tartalmaz.
Megvásárolható jelenleg a Shuttle Star RW-B400C?
Jelenleg a termék nincs készleten. Alternatívák vagy utánrendelési idő miatt javasolt az ügyfélszolgálat felkeresése.
Milyen elektromos tápellátás szükséges ehhez az állomáshoz?
Egyfázisú 220V, 50/60Hz tápellátást igényel, 4.5KW teljesítménnyel.
