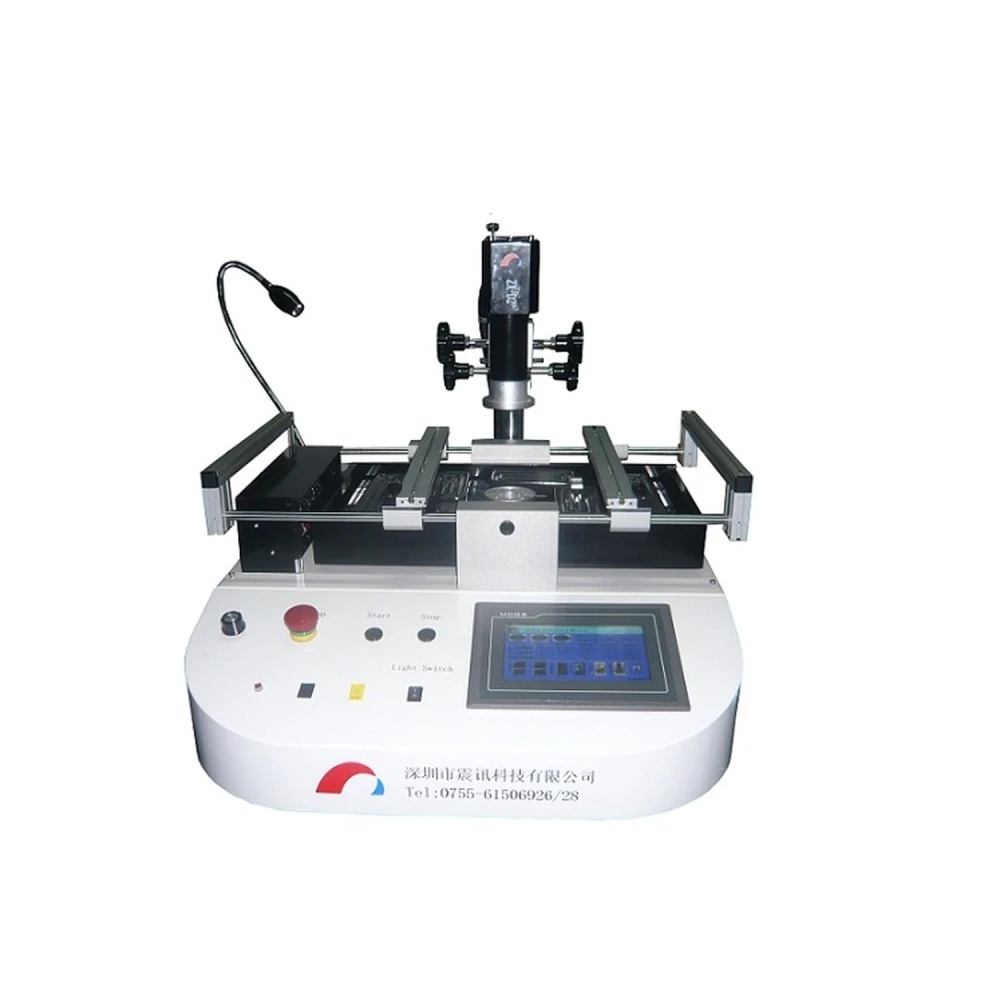

Zhenxun ZX-D2 reballing állomás professzionális BGA forrasztáshoz
Márka: ZHENXUN
ÁFA-val (ÁFA nélkül: Ft572 750)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft698 297 | -4% |
| 10+ | Ft683 749 | -6% |
| 20+ | Ft654 653 | -10% |
A Zhenxun ZX-D2 reballing állomás egy professzionális eszköz, amelyet BGA alkatrészek reballingjához és javításához terveztek nyomtatott áramköri lapokon (PCB). Ez az állomás fejlett hőmérséklet-szabályozó rendszerével és robusztus kialakításával tűnik ki, amely pontosságot és stabilitást biztosít a forrasztási folyamat során.
Fő jellemzők:
- PLC-s felhasználói felület, amely a három zóna valós hőmérsékletét jeleníti meg, és lehetővé teszi a hőmérsékleti profilok exportálását.
- Három független hőmérsékleti zóna: felső és alsó forrólevegős fűtés, valamint infravörös előmelegítő zóna.
- 9 szegmenses emelkedő és csökkenő hőmérséklet-szabályozás, akár 40 hőmérsékleti profil tárolására alkalmas.
- Minden zónához külön PID rendszer tartozik, amely stabilabb és pontosabb fűtésvezérlést biztosít.
- Támasz az alsó fűtési és infravörös zónában, hogy elkerülje a forrasztási terület deformálódását.
- Hűtőventilátor a forrasztás után, amely segít az optimális PCB felület elérésében.
- Jelszavas védelem a hőmérsékleti profil paramétereihez, a biztonság és az ellenőrzés érdekében.
- Különböző méretű forrólevegős fúvókákat tartalmaz, egyedi igények szerint testreszabási lehetőséggel.
- Beépített vákuumszivattyú, így nincs szükség külső gázforrásra.
Műszaki adatok:
- Maximális PCB méret: 500 × 300 mm
- PCB vastagság: 0.1 a 5 mm
- Hőmérséklet-szabályozás: K típusú hőelem zárt hurkú PID vezérléssel
- PCB pozicionálási mód: Külső
- Alsó előmelegítés: 2400W infravörös
- Fő fűtők (felső és alsó): 800W + 800W forrólevegő
- Tápellátás: Egyfázisú 220V, 50/60Hz, 4.0KVA
- Méretek: 650 × 700 × 550 mm
- Megközelítő súly: 47 kg
Tipikus felhasználás:
Ez az állomás ideális olyan technikusok és szakemberek számára, akik BGA alkatrészeket tartalmazó elektronikai panelek javításával és karbantartásával foglalkoznak. A több zónában történő pontos hőmérséklet-szabályozás alkalmassá teszi reballing, forrasztási és kiforrasztási folyamatokra, magas minőségű eredményt biztosítva és minimalizálva a panelek sérülésének kockázatát.
Kompatibilitás:
A megadott méretű és vastagságú PCB lapokkal kompatibilis, és BGA alkatrészek széles választékához alkalmas. A beépített vákuumszivattyú megkönnyíti a kezelést további gázos berendezések nélkül.
- PLC felület három zóna hőmérsékletének vezérléséhez és megjelenítéséhez
- Három független fűtési zóna: forrólevegő és infravörös előmelegítés
- Akár 40 hőmérsékleti profil tárolása PID vezérléssel
- Támasz a forrasztási terület deformálódásának elkerülésére
- Hűtőventilátor a forrasztás minőségének javításához
- Beépített vákuumszivattyú, külső gázforrás nélkül
- Többféle forrólevegős fúvókát tartalmaz, testreszabható
- 500×300 mm-ig terjedő PCB-khez és 0.1 a 5 mm vastagsághoz
- Egyfázisú 220V tápellátás, 4.0KVA
- Kompakt méret és megközelítőleg 47 kg súly
Vásárlói kérdések és válaszok
Milyen előnyöket nyújt a három független hőmérsékleti zóna vezérlése az egyzónás reballing állomásokhoz képest?
A Zhenxun ZX-D3 három, egymástól függetlenül vezérelt fűtési zónával rendelkezik (felső, alsó és infravörös előmelegítés), ami pontosabb hőkezelést tesz lehetővé. Ez csökkenti a hőterhelést és a PCB vagy az alkatrészek károsodásának kockázatát, valamint nagyobb rugalmasságot biztosít a hőprofilok beállításában különböző munkákhoz. Ezzel szemben az egyzónás rendszereknél a hőmérséklet kevésbé kontrollált, ami növelheti a BGA forrasztási hibák kockázatát.
Mekkora a támogatott PCB maximális mérete, és milyen gyakorlati korlátokkal lehet számolni?
Az állomás legfeljebb 500 mm hosszú és 300 mm széles, valamint 0,1–5 mm vastag PCB-ket támogat. Figyelembe kell venni a kezeléshez és igazításhoz szükséges extra helyet; emellett a maximális méret közelében végzett munka megnehezítheti a vizuális hozzáférést és növelheti a hőtehetetlenséget, ezért nagy lapoknál ajánlott a hőprofilok optimalizálása és a tartozékok használata.
Milyen elektromos tápellátást igényel, és milyen villamos szerelési szempontokat kell figyelembe venni?
Egyszerfázisú 220 V, 50/60 Hz tápellátással működik, maximális fogyasztása 4,0 kVA. Fontos, hogy a villamos hálózat elbírja a névleges áramot (~18,2 A), lehetőleg külön áramkörrel és túlterhelés elleni védelemmel. Nem alkalmas eltérő feszültségű hálózatokra, kivéve megfelelő transzformátor használatával.
Milyen karbantartási protokollok ajánlottak az állomáshoz, és mennyire befolyásolják az élettartamát?
Az alapkarbantartás magában foglalja a fúvókák és légszűrők rendszeres tisztítását, a vákuumrendszer ellenőrzését, valamint a PID termopárok időszakos kalibrálását. Ezen protokollok betartása minimalizálja az idő előtti kopást, segít megőrizni a hőpontosságot, meghosszabbítja a gép élettartamát, és csökkenti a reballing során fellépő hibákat.
Milyen biztonsági mechanizmusokat tartalmaz az állomás, és megfelel-e valamilyen elismert szabványnak?
Tartalmaz jelszavas védelmet a kritikus paraméterekhez, automatikus hűtést a forrasztási ciklus után, valamint hőszigetelést az érintkezési zónákban. A megadott dokumentáció nem említ CE, UL vagy más nemzetközi tanúsítványt; ipari, szabályozott környezetben további gyártói vagy forgalmazói igazolás szükséges lehet.
Mekkora PCB-t támogat a Zhenxun ZX-D2 reballing állomás?
Legfeljebb 500×300 mm méretű PCB lapokat támogat.
Milyen hőmérséklet-szabályozást használ ez az állomás?
K típusú hőelemmel és zárt hurkú PID vezérléssel működik a pontos szabályozás érdekében.
Szükséges külső gázforrás az állomáshoz?
Nem, beépített vákuumszivattyúval rendelkezik, így nincs szükség külső gázforrásra.
Hány hőmérsékleti profilt tud tárolni az állomás?
Akár 40 különböző hőmérsékleti profilt is tárolhat.
Milyen fűtési módszereket használ az állomás?
A fő felső és alsó fűtéshez forrólevegőt, az alsó előmelegítéshez pedig infravörös fűtést használ.
