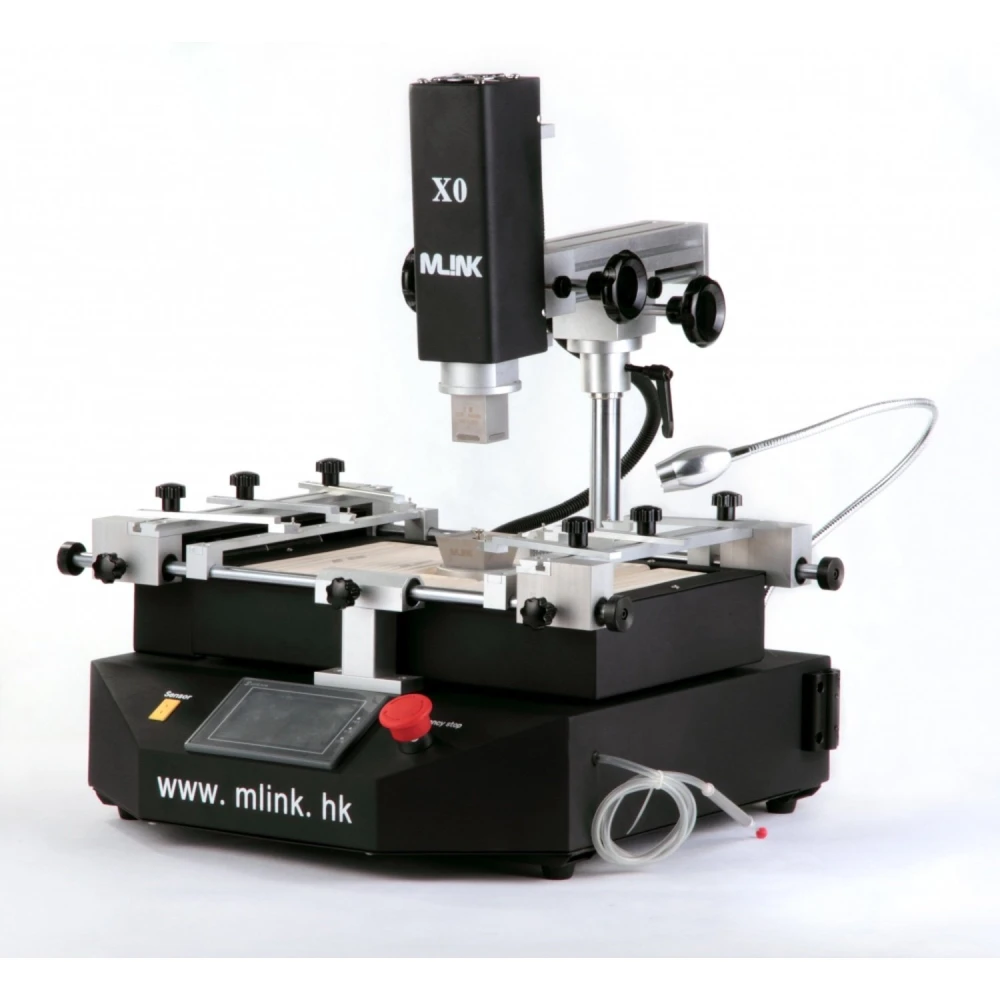

Mlink X0 BGA reballing állomás fejlett hőmérséklet-szabályzással
Márka: Mlink
ÁFA-val (ÁFA nélkül: Ft276 105)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft336 627 | -4% |
| 10+ | Ft329 614 | -6% |
| 20+ | Ft315 588 | -10% |
Mlink X0 BGA reballing állomás egy professzionális forrasztóállomás, amelyet precíz BGA alkatrészekhez és PCB lapok javításához terveztek. Ez az állomás nagy pontosságával és fejlett vezérlésével tűnik ki, amely optimális eredményt biztosít a forrasztási és kiforrasztási folyamatok során.
A Mlink X0 lineáris csúszórendszert alkalmaz az X, Y és Z tengelyeken, így pontos beállítást és gyors pozicionálást tesz lehetővé nagy pontossággal és hatékony kezelhetőséggel. Nagy felbontású érintőképernyője és PLC vezérlése megkönnyíti több profil beállítását és mentését, emellett jelszavas védelmet és a hőmérsékleti görbék azonnali elemzését is kínálja.
Három független fűtési zónával rendelkezik: két forrólevegős fűtővel és egy infravörös előmelegítővel, ±3 °C-on belüli hőmérséklet-szabályzással. A felső fűtő szabadon állítható, a második függőlegesen mozgatható, a harmadik pedig lehetővé teszi a teljesítményfelvétel beállítását. Emellett többféle forrólevegős fúvókát kínál, amelyek 360°-ban forgathatók és mágnessel rögzíthetők a könnyű felszereléshez és cseréhez, valamint egy alsó infravörös fűtőt, amely egyenletes PCB-melegítést biztosít.
A lap védelme érdekében a folyamat során minden irányban állítható V alakú tartót használ külső univerzális kiegészítővel, amely megakadályozza a hő vagy hideg okozta deformációt. Az állomás emellett erős keresztáramú ventilátort tartalmaz a gyors hűtéshez, valamint beépített vákuumszivattyút külső szívóceruzával a chipek gyors kezeléséhez.
Biztonsági funkciói között szerepel a CE tanúsítvány, a vészleállítás, az automatikus kikapcsolás baleset esetén és a kettős túlmelegedés elleni védelem. CCD látórendszere pontos vizuális ellenőrzést biztosít a BGA forrasztási és kiforrasztási folyamat során.
Fő jellemzők
- Teljes teljesítmény: 4400W
- Felső fűtő: 800W
- Alsó fűtők: második fűtő 800W, harmadik IR 2300W
- Tápellátás: AC220V ±10%, 50/60Hz
- Méretek: 600×600×500 mm
- Állítható V-groove PCB tartó a deformáció elkerülésére
- Hőmérséklet-szabályzás K típusú szenzorral, zárt hurkú vezérléssel, pontosság ±3°C
- Maximális PCB méret: 410×330 mm; minimális: 20×20 mm
- Elektromos vezérlés nagy érzékenységű modullal és 4"-os érintőképernyővel, Mitsubishi PLC kompatibilitással
- Nettó tömeg: 30 kg
Tipikus felhasználás
A Mlink X0 állomás ideális olyan szakemberek számára, akik BGA chipek javítását és reballingját végzik elektronikai lapokon, mivel pontos pozicionálást és hőmérséklet-szabályzást biztosít az érzékeny alkatrészek károsodásának elkerülésére. Látórendszere és fejlett vezérlése megkönnyíti a folyamat felügyeletét az egyenletes eredmények érdekében.
Kompatibilitás
Az állítható tartónak és a rugalmas hőmérséklet- és teljesítménybeállításnak köszönhetően bármilyen méretű BGA tokozással kompatibilis. Alkalmas a megadott tartományon belüli különböző méretű PCB lapokhoz.
- 4400W összteljesítmény a hatékony melegítéshez
- Három független fűtési zóna ±3°C pontos szabályzással
- Nagy felbontású érintőképernyő és PLC vezérlés egyedi profilokhoz
- CCD látórendszer a forrasztás és kiforrasztás közbeni vizuális ellenőrzéshez
- Állítható V-groove tartó a PCB deformáció elleni védelméhez
- Beépített vákuumszivattyú és külső szívóceruza a gyors kezeléshez
- Keresztáramú ventilátor a gyors és hatékony hűtéshez
- CE tanúsítvány vészleállítással és túlmelegedés elleni védelemmel
- 360°-ban forgatható, mágneses forrólevegős fúvókák a könnyű cseréhez
- Kompatibilis akár 410×330 mm-es PCB lapokkal és bármilyen méretű BGA tokozással
Vásárlói kérdések és válaszok
Melyek a Mlink X0 fő funkciói, amelyek megkülönböztetik más BGA rework állomásoktól?
A Mlink X0 kiemelkedik a X, Y és Z tengelyeken végzett precíz beállítási rendszerével, a nagyfelbontású érintőképernyővel PLC vezérléssel és testreszabható profilokkal, a három független fűtési zónával (két hot-air és egy IR), a nagy pontosságú K-típusú termopárral végzett hőmérséklet-szabályozással, valamint a gyorscserés, forgatható fúvókákkal. Ez nagyobb hőkontrollt, ismételhetőséget és alkalmazkodóképességet biztosít az alapmodellekhez képest, különösen előnyös igényes folyamatoknál vagy összetett PCB-knél.
Milyen anyagokból készült, mekkora a mérete és a súlya a Mlink X0 állomásnak? Mit tartalmaz a doboz?
A váz acélból és alumíniumból készül, tanúsított elektronikai alkatrészekkel és edzett üveg vezérlőpanellel. A méretei körülbelül 850 mm × 630 mm × 640 mm, a teljes súlya pedig nagyjából 75 kg. A doboz tartalma: a fő állomás, hot-air fúvókaszett (általában 4–5 darab), tápkábelek, termopár szenzor, rögzítőkészlet, kézikönyv és alapvető pótalkatrészek.
Milyen tápellátási és csatlakozási követelmények szükségesek a Mlink X0 állomáshoz? Kompatibilis különböző régiók elektromos hálózatával?
Tipikusan 220 V AC, 50/60 Hz tápfeszültséggel működik, a maximális becsült fogyasztása 4500 W. A csatlakozó és a kábelezés megfelel az európai szabványoknak; más régiókban adapterre vagy feszültségátalakításra lehet szükség. Ellenőrizni kell, hogy az elektromos hálózat bírja-e a megadott terhelést a kimaradások és károk elkerülése érdekében.
Mekkora a hőmérséklet-szabályozási tartomány és pontosság a Mlink X0 fűtési zónáiban?
A hot-air zónák egymástól függetlenül és egyidejűleg szabályozhatók, 100 °C és 450 °C közötti tartományban, ±3 °C pontossággal a K-típusú termopár és a zárt szabályozási kör révén. Az infravörös előmelegítő teljesítménye és hőmérséklete szintén állítható. Az állomás többfázisú, összetett hőprofilok létrehozását is támogatja.
Van-e ajánlott karbantartás a Mlink X0-hoz, és mennyire tartós a berendezés intenzív használat mellett?
Javasolt az légcsatornák rendszeres tisztítása, valamint a fúvókák és hőérzékelők ellenőrzése. A fűtőelemek élettartama általában meghaladja a 2000 használati ciklust, bár a por és a túlzott igénybevétel ezt csökkentheti. A fontos pótalkatrészek elérhetők, az alapkarbantartást pedig a műszaki felhasználó el tudja végezni.
Készleten van a Mlink X0 állomás?
Jelenleg a Mlink X0 állomás nincs készleten.
Milyen hőmérséklet-szabályzása van a Mlink X0 állomásnak?
Zárt hurkú hőmérséklet-szabályzással rendelkezik K típusú szenzorral és ±3°C pontossággal.
Milyen méretű PCB lapokkal kompatibilis a Mlink X0 állomás?
Maximális 410×330 mm-es és minimális 20×20 mm-es PCB lapokkal kompatibilis.
Tartalmaz a Mlink X0 állomás látórendszert?
Igen, CCD látórendszert tartalmaz a pontos vizuális ellenőrzéshez BGA forrasztás és kiforrasztás közben.
Mekkora teljesítményű a Mlink X0 állomás?
Teljes teljesítménye 4400W, a fűtők teljesítménye pedig sorrendben 800W, 800W és 2300W.
