4S 40A Li-ion akkumulátor védőpanel, továbbfejlesztett

Detalle de la placa de protección PCB 4S 40A para batería de litio versión mejorada

4S 40A Li-ion akkumulátor védőpanel, továbbfejlesztett

Name: 4S 40A Li-ion akkumulátor védőpanel, továbbfejlesztett
Brand: satkit
SKU: 1C100802
Price: 1595.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

Mentés 4% Korábban: Ft1 655

Ft1595

ÁFA-val (ÁFA nélkül: Ft1 256)

Korlátozott készlet

Normál szállítás Pé, Ápr 24 - Ke, Ápr 28

Expressz szállítás Sze, Ápr 22 - Csü, Ápr 23

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

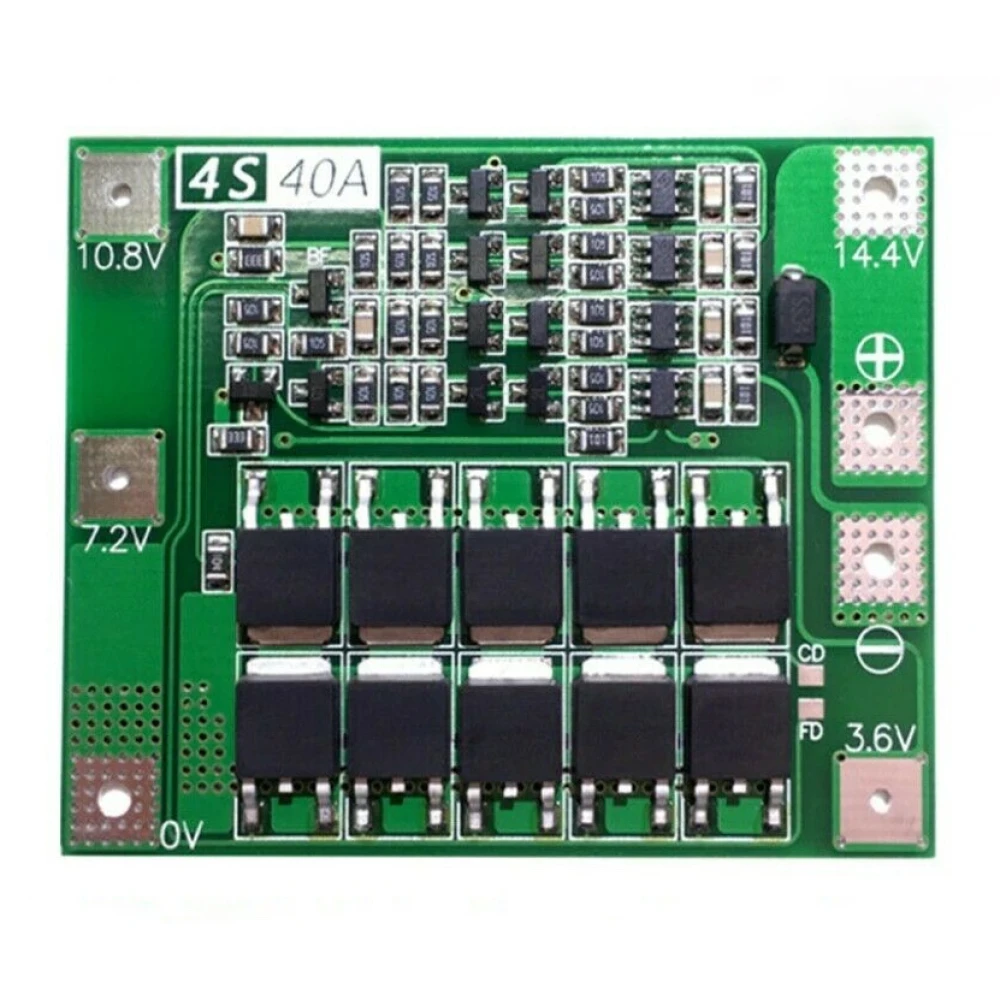

4S 40A Li-ion akkumulátor védőpanel PCB, továbbfejlesztett

Ez a védőpanel 4S konfigurációjú Li-ion akkumulátorokhoz készült, 16.8V névleges feszültséggel és legfeljebb 40A maximális folyamatos kisütési árammal, ideális olyan alkalmazásokhoz, ahol nagy teljesítményre és biztonságra van szükség.

Fő jellemzők

Kompatibilis névleges feszültség: 3.6V vagy 3.7V cellánként, beleértve az 18650, 26650 és lítium-polimer akkumulátorokat.
Töltési feszültség: 16.8V a 18.1V.
Folyamatos kisütési áram: legfeljebb 40A (ha a hűtés nem elegendő, ajánlott csökkenteni).
Folyamatos töltési áram: legfeljebb 20A.
Eszköztípus: feszültségszabályzó akkumulátorvédelemhez és akkumulátorkezeléshez.
Kiegyenlítő áram: 100mA a cellák állapotának megőrzéséhez.
Elérhető változatok: standard (kiegyenlítő funkció nélkül, legfeljebb 135W teljesítmény) és kiegyenlített (kiegyenlítő funkcióval, legfeljebb 220W teljesítmény).

Műszaki adatok

A sikeres indításhoz legalább ilyen teljesítményű akkumulátorok szükségesek: három 15C-20C akkumulátor vagy hat 10C-15C akkumulátor.

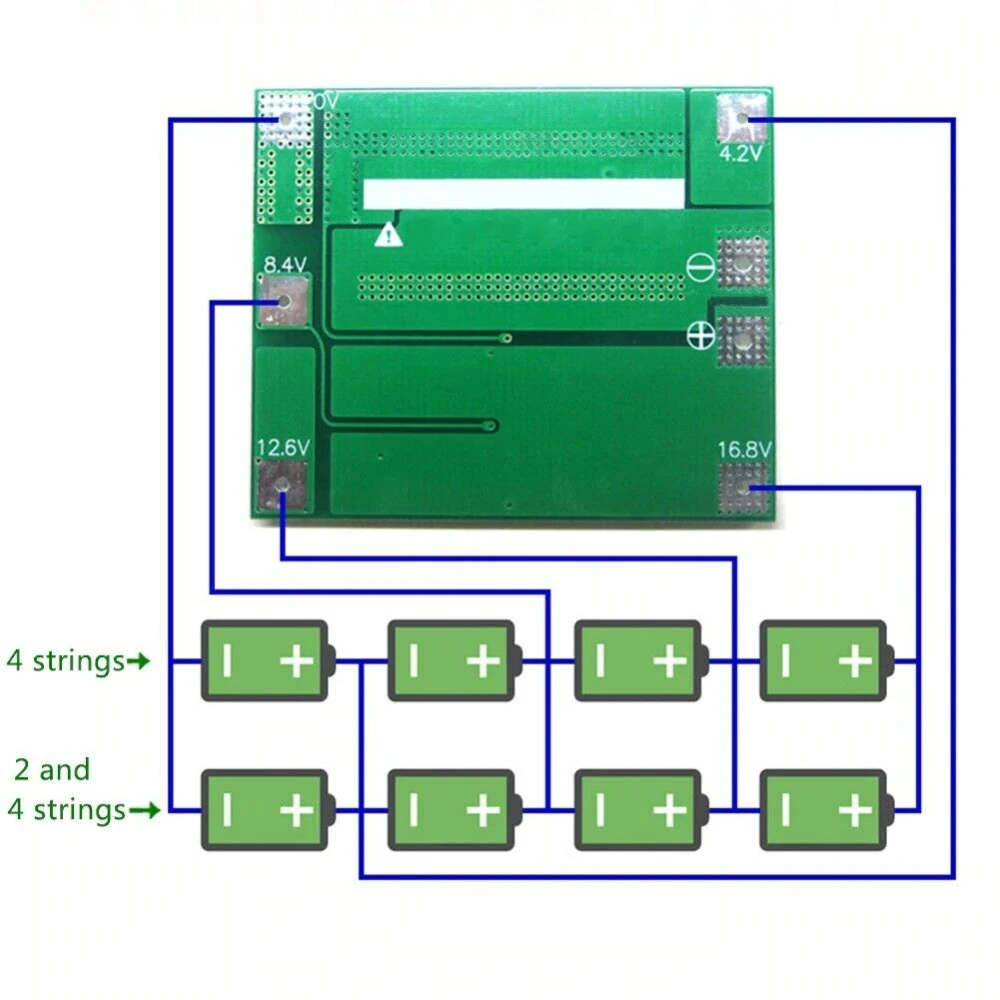

A vezetékezést szigorúan a feszültségtérkép szerint kell követni: 0V, 4.2V, 8.4V, 12.6V és 16.8V, a rövidzárlat elkerülése érdekében.
Javasolt egy nem poláris kondenzátor (10uF-100uF, feszültség >25V) csatlakoztatása a motor pozitív és negatív sarka közé a visszaütő feszültségcsúcsok elkerülésére.
Soros akkumulátorok esetén győződjön meg róla, hogy minden csoport azonos feszültségű; ha nem, használat előtt külön töltse fel az egyes akkumulátorokat soros kapcsolásban.

Tipikus felhasználás és kompatibilitás

Ez a panel ideális elektromos járművekben, energiatároló rendszerekben, drónokban és más nagy áramot és fejlett védelmet igénylő elektronikai eszközökben használt Li-ion akkumulátorok védelmére. Kompatibilis az 18650, 26650 hengeres akkumulátorokkal és a 4S konfigurációjú lítium-polimer akkumulátorokkal.

Különbségek a standard és a kiegyenlített változat között

Standard változat: 80A alatti indítóáramhoz és legfeljebb 135W teljesítményhez alkalmas, kiegyenlítő funkció nélkül.
Kiegyenlített változat: 80A alatti indítóáramot és legfeljebb 220W teljesítményt támogat, kiegyenlítő funkcióval a akkumulátor élettartamának meghosszabbításához.

A csomag tartalma

1 x 4S 40A továbbfejlesztett PCB védőpanel Li-ion akkumulátorhoz.

Kompatibilis 3.6V és 3.7V cellákkal, beleértve az 18650, 26650 és lítium-polimer akkumulátorokat
Legfeljebb 40A folyamatos kisütési áram nagy teljesítményhez
Legfeljebb 20A folyamatos töltési áram
100mA kiegyenlítő áram a kiegyenlített változatban
Kompatibilis 4S 16.8V konfigurációkkal
Standard és kiegyenlített változat teljesítmény- és kiegyenlítési igény szerint
Biztonságos indításhoz 15C-20C vagy 10C-15C teljesítményű akkumulátorokat igényel
Tartalmaz ajánlásokat a rövidzárlat és a visszaütő feszültségcsúcsok elkerülésére

Vásárlói kérdések és válaszok

Mekkora a 4S 40A védőpanel fizikai mérete és hozzávetőleges tömege?

A pontos méret- és tömegadatok nem szerepelnek a megadott leírásban. Az ilyen típusú panelek általában körülbelül 60-70 mm hosszúak és 15-20 mm szélesek, tömegük pedig 20 g alatt van. Ha pontos értékekre van szükség, javasolt a gyártói datasheet ellenőrzése.

Milyen csatlakoztatási és telepítési óvintézkedések kritikusak a hibák vagy rövidzárlatok elkerüléséhez ennél a PCB-nél?

Kötelező betartani a kábelezési sorrendet: pontosan a 0 V, 4.2 V, 8.4 V, 12.6 V és 16.8 V jelölések szerint kell csatlakoztatni. Szándékos rövidzárlatot soha nem szabad létrehozni. Soros használat előtt minden cellát azonos feszültségre kell hozni. Emellett ajánlott egy nem polarizált kondenzátor (>25 V, 10-100 μF) beépítése a motor csatlakozóira a visszaütő feszültségcsúcsok elleni védelemhez.

Mekkora áramot bír el a panel, és mi történik, ha ezeket az értékeket töltés vagy kisütés közben túllépik?

A panel akár 40 A folyamatos kisütést és 20 A folyamatos töltést is elbír. Ha ezeket az értékeket túllépik, különösen nem megfelelő hűtés esetén, jelentősen megnő a túlmelegedés, a panel alkatrészeinek visszafordíthatatlan károsodása vagy akár biztonsági hiba kockázata. Nem ajánlott tartósan a maximális határértékek közelében üzemeltetni.

Milyen típusú akkumulátorokkal kompatibilis ez a védőpanel?

3.6V vagy 3.7V névleges feszültségű Li-ion akkumulátorokkal kompatibilis, beleértve az 18650, 26650 hengeres akkumulátorokat és a 4S konfigurációjú lítium-polimer akkumulátorokat.

Mi a különbség a standard és a kiegyenlített változat között?

A standard változat nem tartalmaz kiegyenlítő funkciót és legfeljebb 135W-ot támogat, míg a kiegyenlített változat kiegyenlítő funkcióval rendelkezik és legfeljebb 220W-ot támogat, ami segít meghosszabbítani az akkumulátor élettartamát.

Hogyan kell felszerelni a védőpanelt a károsodás elkerüléséhez?

A vezetékezést szigorúan a 0V, 4.2V, 8.4V, 12.6V és 16.8V feszültségtérkép szerint kell követni. Emellett javasolt egy nem poláris kondenzátor csatlakoztatása a pozitív és negatív sarkok közé a visszaütő feszültségcsúcsok elkerülésére.

Mekkora maximális áramot bír el folyamatos kisütésnél és töltésnél?

A maximális folyamatos kisütési áram 40A, a maximális folyamatos töltési áram pedig 20A, bár elégtelen hűtés esetén ajánlott csökkenteni az áramot.
