Továbbfejlesztett 3S 60A lítium akkumulátor védőpanel
Márka: satkit
1543Ft
ÁFA-val (ÁFA nélkül: 1 215 Ft)
Raktáron - Azonnal szállítható
Normál szállítás
Pé, Ápr 24 - Ke, Ápr 28
Expressz szállítás
Sze, Ápr 22 - Csü, Ápr 23
30 napos visszaküldés
Ingyenes visszaküldés 30 napon belül
Biztonságos tranzakció
Share:
Ingyenes szállítás
Szállítás 1990 Ft-tól
Egyszerű visszaküldés
30 napos visszaküldési lehetőség
Biztonságos fizetés
100%-ban biztonságos fizetés
Minőségi garancia
Csak eredeti termékek

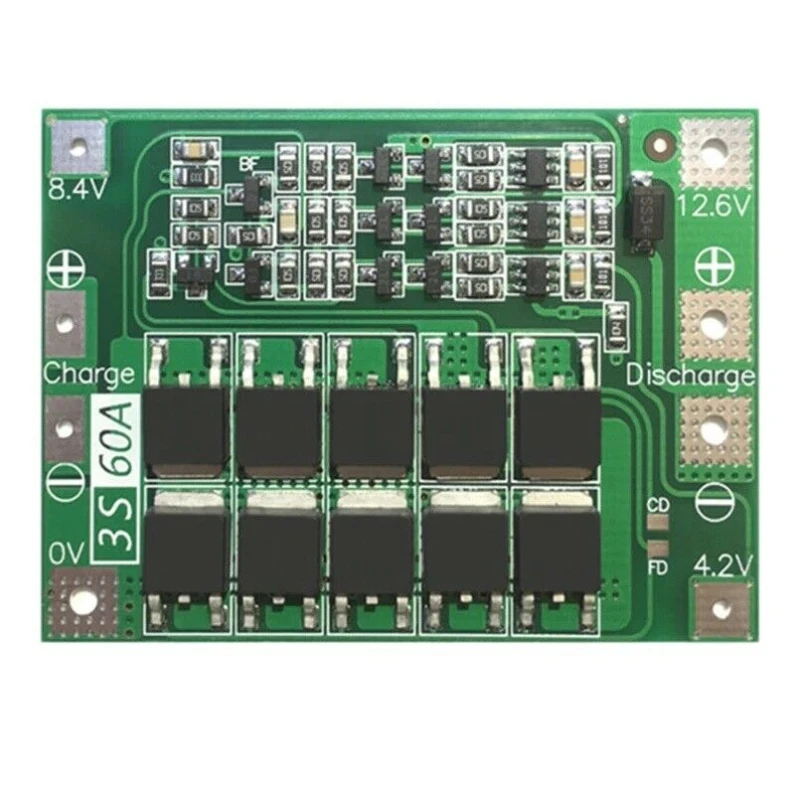

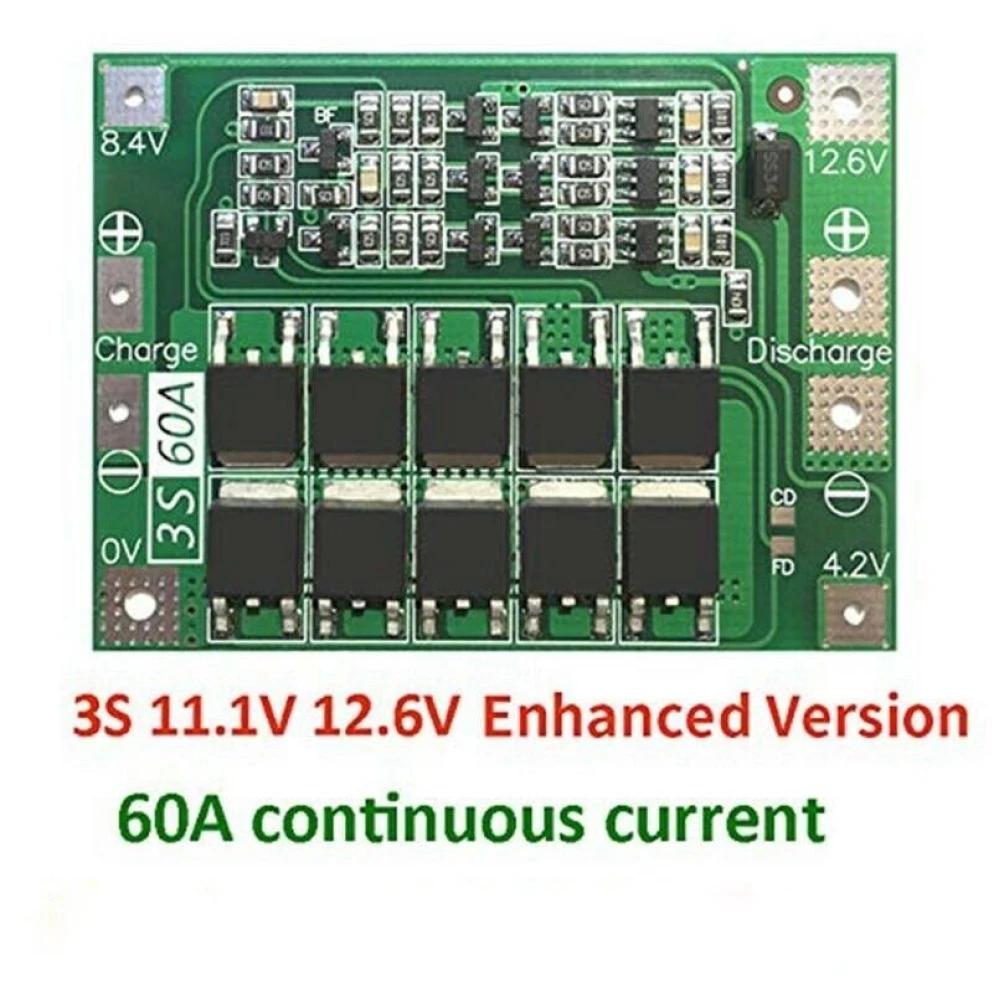

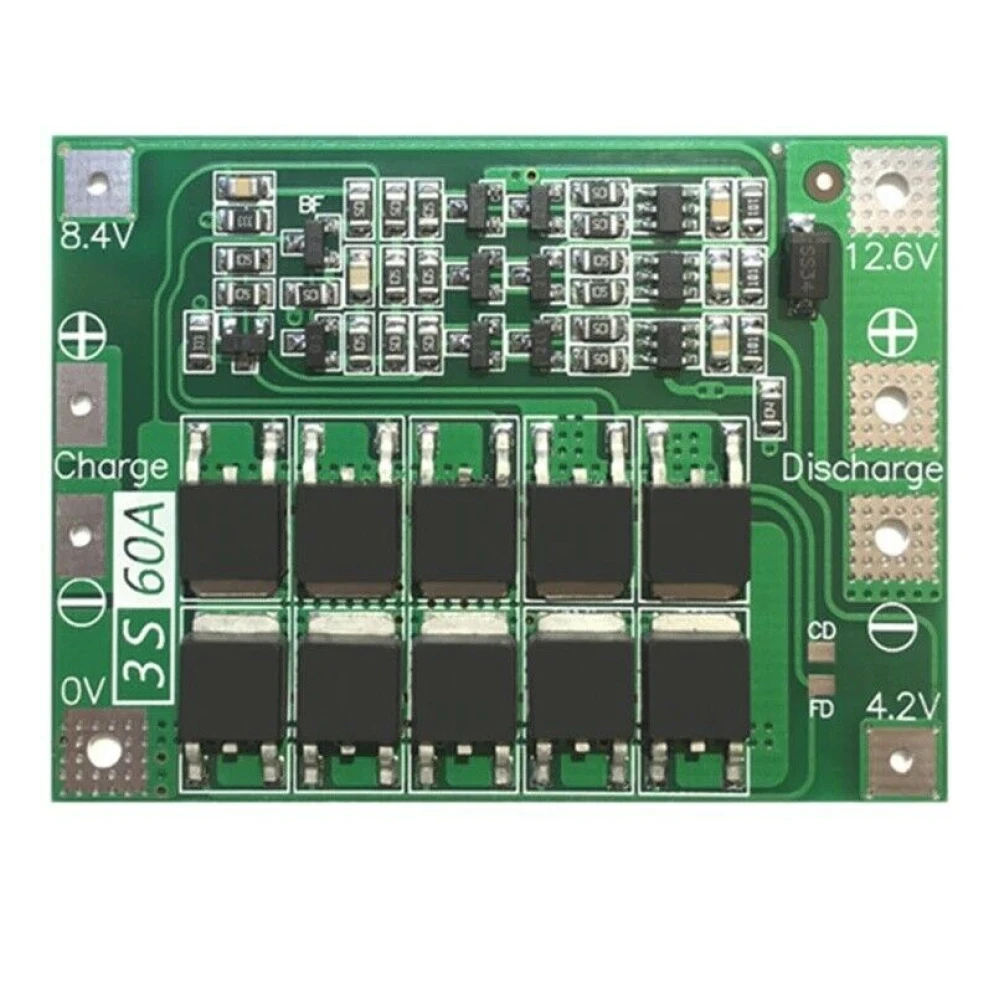

3S 60A lítium akkumulátor védőpanel - Továbbfejlesztett verzió
Ez a PCB védőpanel kifejezetten 3S konfigurációjú lítium akkumulátorokhoz készült, és 60A maximális folyamatos kisütési áramot biztosít. Ideális 18650, 26650 típusú lítium akkumulátorokhoz és lítium-polimer akkumulátorokhoz, biztonságos és hatékony működést garantálva.
Fő jellemzők
- Névleges feszültség: 3,7V cellánként, maximális töltési feszültség 4,2V.
- Teljes töltési feszültség: 12,6V és 13,6V között a 3 sorba kapcsolt cellára.
- Folyamatos kisütési áram: Akár 60A, de ha a hűtés nem elegendő, javasolt az áram csökkentése.
- Anyag: Kiváló minőségű PCB, zöld színben.
- Méretek: 41 x 55 x 3.4 mm, kompakt a könnyű beépítéshez.
Műszaki specifikációk
- Kompatibilis 15C-20C teljesítményű akkumulátorokkal (minimum három akkumulátor) vagy 10C-15C (minimum hat akkumulátor) a sikeres indításhoz.

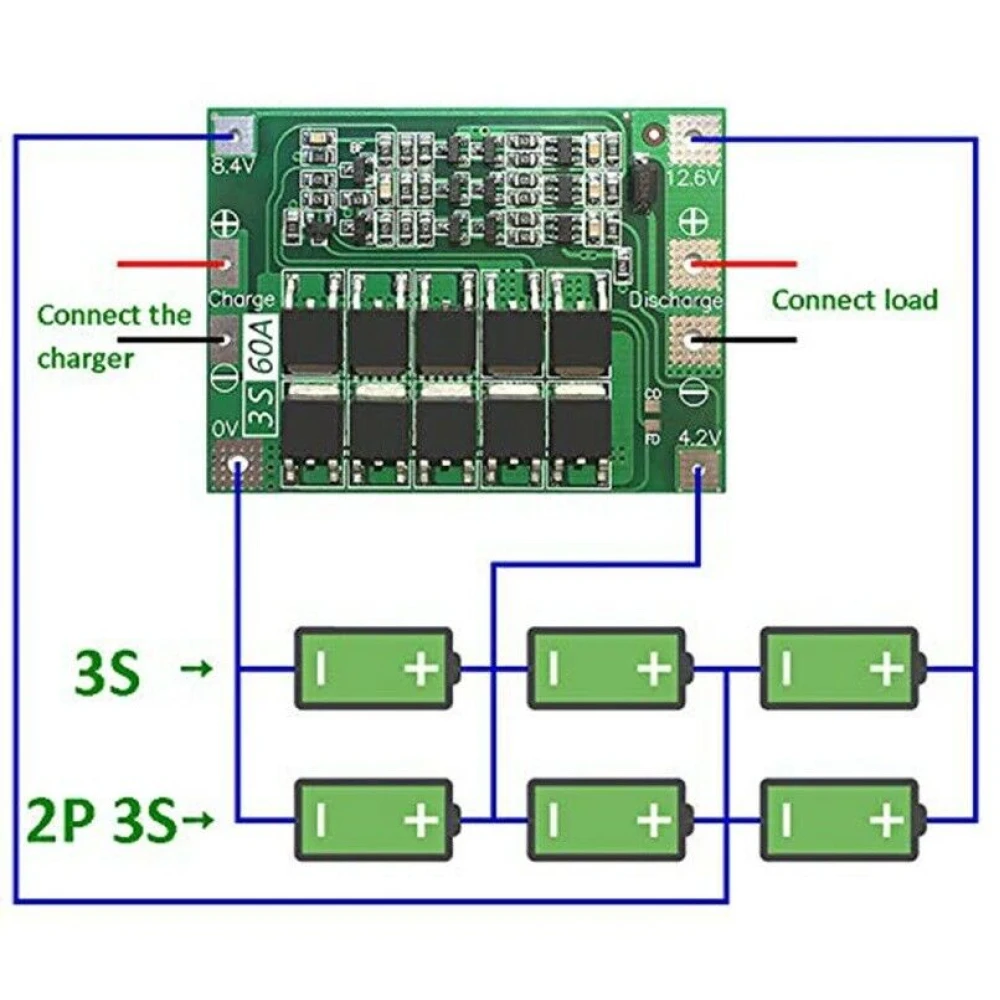

- Szigorúan be kell tartani a bekötési rajzot: 0V, 4,2V, 8,4V, 12,6V, 16,8V a rövidzárlat elkerülése érdekében.
- Javasolt egy nem poláris kondenzátor (10uF-100uF, 25V feletti feszültség) csatlakoztatása a motor pozitív és negatív sarkai közé, hogy töltés közben megelőzze a visszaütő feszültségcsúcsokat.
- Négy sorba kapcsolt akkumulátorcsoportra vonatkozó konfiguráció esetén győződjön meg arról, hogy minden csoport feszültsége azonos; ha nem, használat előtt töltse fel külön az egyes akkumulátorokat soros kapcsolás előtt.
Tipikus felhasználás
Ez a panel ideális lítium akkumulátorok védelmére nagyáramú alkalmazásokban, például elektromos járművekben, elektromos szerszámokban, energiatároló rendszerekben és más olyan eszközökben, amelyek megbízható védelmet igényelnek 3S akkumulátorokhoz.
Kompatibilitás
Kompatibilis 18650, 26650 típusú lítium akkumulátorokkal és 3S konfigurációjú lítium-polimer akkumulátorokkal (három sorba kapcsolt cella). Nem kompatibilis a 3S-től eltérő konfigurációkkal.
A csomag tartalma
- 1 x 3S 60A továbbfejlesztett PCB védőpanel lítium akkumulátorhoz.
- Továbbfejlesztett változat 3S lítium akkumulátorok védelméhez
- 60A maximális folyamatos kisütési áram
- Kompatibilis 18650, 26650 és lítium-polimer akkumulátorokkal
- 3,7V névleges feszültség cellánként, teljes töltés 12,6V - 13,6V
- Kompakt 41x55x3.4mm méret a könnyű beépítéshez
Vásárlói kérdések és válaszok
Mekkora a mérete és tömege a panelnek, és pontosan mi van a dobozban?
A panel mérete 41 mm x 55 mm x 3,4 mm. A tipikus tömeg gyártótól függően 8 és 12 g között van. A doboz egy darab, továbbfejlesztett verziójú PCB 3S 60A panelt tartalmaz, kábelek és további tartozékok nélkül.
Szükséges-e valamilyen különleges követelmény a panel 3S akkumulátorcsomagra történő telepítéséhez vagy forrasztásához?
Igen, a csatlakozókat a bekötési rajz szerint kell forrasztani: 0V, 4.2V, 8.4V és 12.6V, és kerülni kell a véletlen rövidzárlatot. Az optimális induláshoz legalább 15C–20C teljesítményű akkumulátorok ajánlottak (három darab), vagy 10C–15C (hat darab párhuzamosan). A kimenetre egy 25 V/10–100 μF nem polarizált kondenzátor ajánlható a visszaütő feszültségcsúcsok ellen.
Mekkora a maximális kisütési és töltési áram, és mik a hőmérsékleti vagy biztonsági korlátok?
A panel megfelelő hűtés mellett akár 60 A maximális folyamatos kisütési áramot is támogat. Elégtelen szellőzés esetén túlmelegedhet, ezért zárt környezetben tartósan nem ajánlott 40–45 A fölé menni. A biztonságos üzemi tartomány 0 és 60 °C között van. Ezen határok túllépése hővédelmet aktiválhat vagy csökkentheti az élettartamot.
Milyen típusú akkumulátorokkal kompatibilis ez a védőpanel?
Kompatibilis 3S lítium akkumulátorokkal, beleértve az 18650, 26650 modelleket és a lítium-polimer akkumulátorokat.
Mekkora a panel maximális terhelhetősége?
A panel maximális folyamatos kisütési árama 60A, bár elégtelen hűtés esetén ennek csökkentése javasolt.
Használhatom ezt a panelt 3 cellánál több sorba kapcsolt akkumulátorhoz?
Nem, ezt a panelt kifejezetten 3 sorba kapcsolt cellás (3S) konfigurációhoz tervezték. Több cellához más típusú panel szükséges.
Milyen óvintézkedéseket kell tennem a panel beszerelésekor?
A helyes bekötési rajzot be kell tartani, és kerülni kell a rövidzárlatot. Emellett javasolt nem poláris kondenzátor csatlakoztatása a töltés közbeni visszaütő feszültségcsúcsok elkerülésére.
Tartalmaz a panel bármilyen kiegészítőt?
A csomag kizárólag az 1 db 3S 60A továbbfejlesztett PCB védőpanelt tartalmazza lítium akkumulátorhoz.
