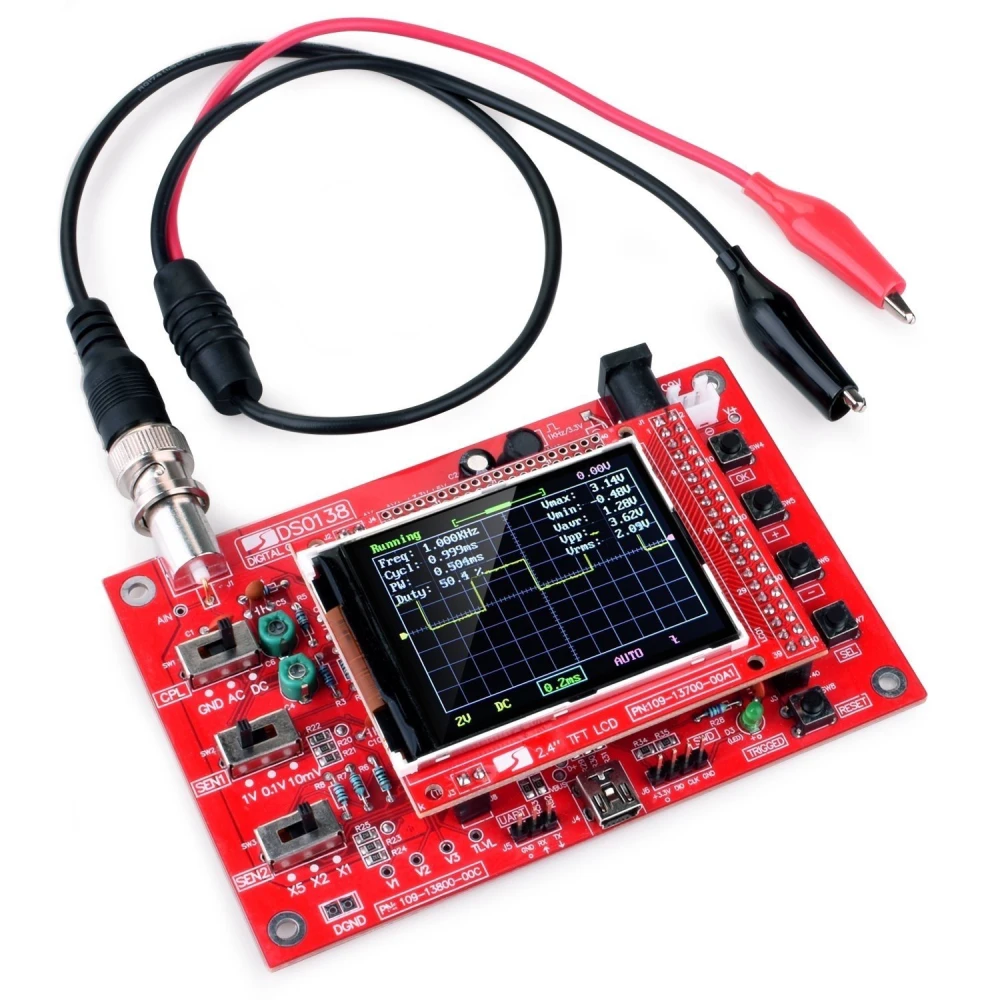

DSO138 digitális oszcilloszkóp összeszerelve 2.4 hüvelykes TFT kijelzővel és szondával

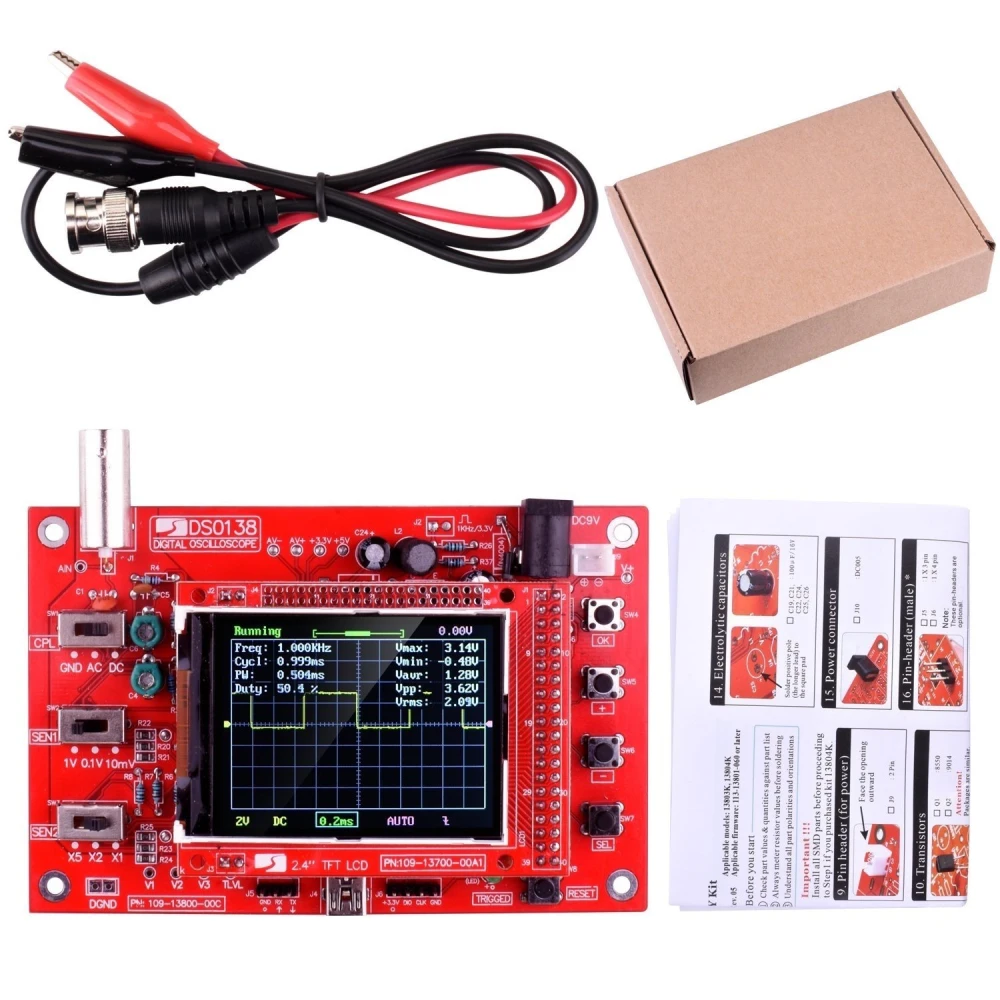

Vista frontal del osciloscopio digital DSO138 ensamblado con pantalla TFT

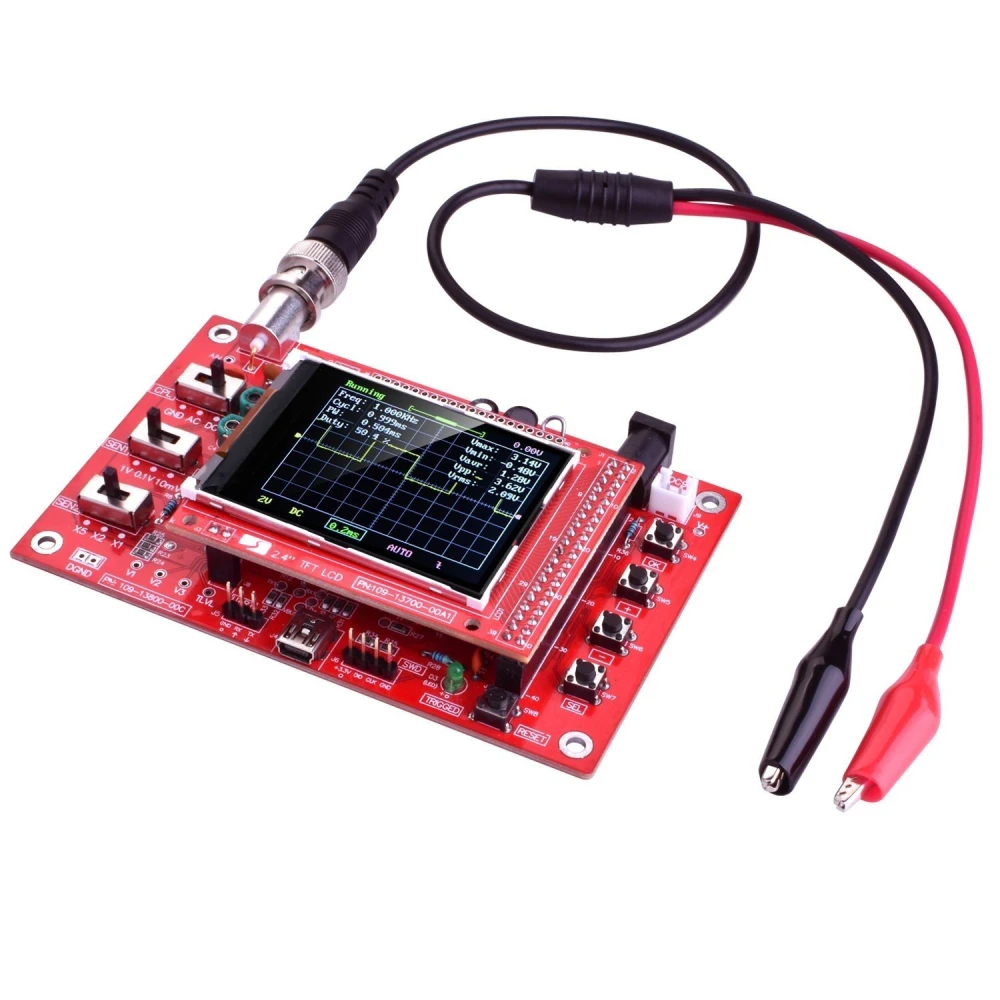

Detalle de la pantalla TFT del osciloscopio digital DSO138 ensamblado

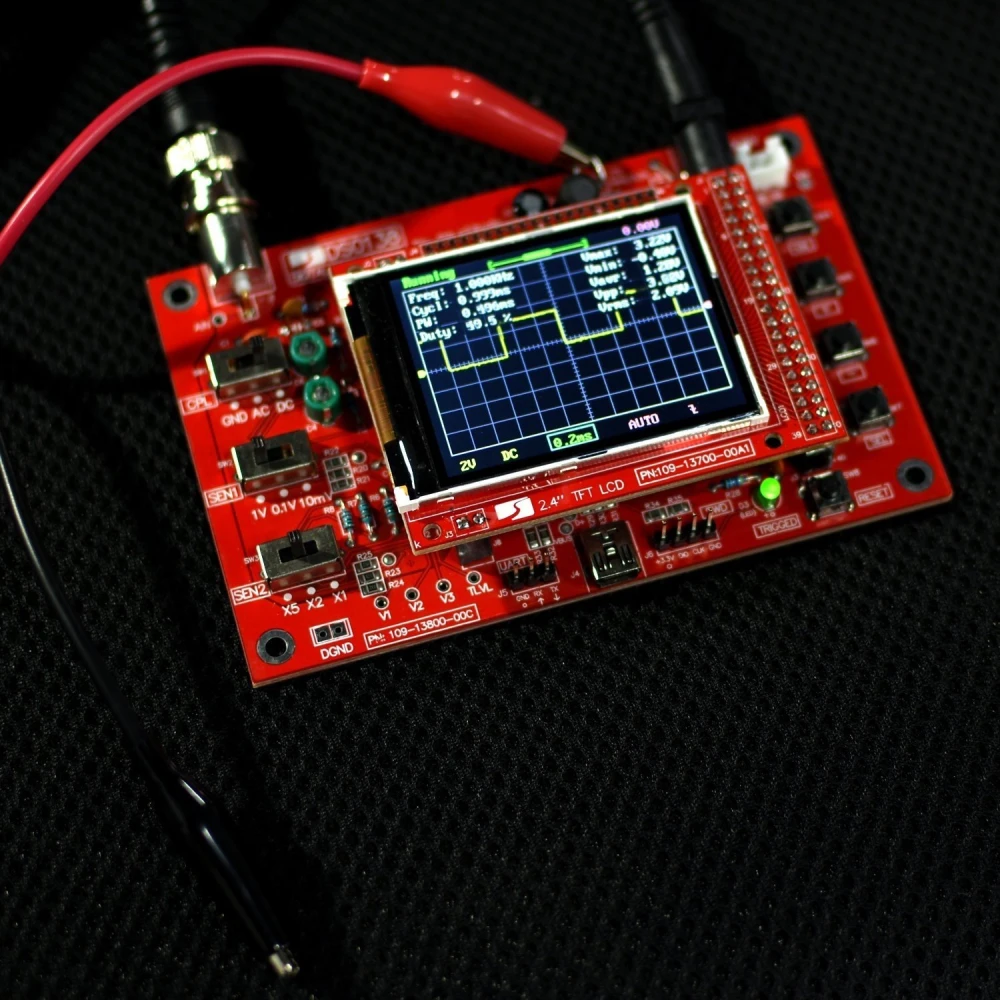

Osciloscopio digital DSO138 ensamblado mostrando una señal en pantalla

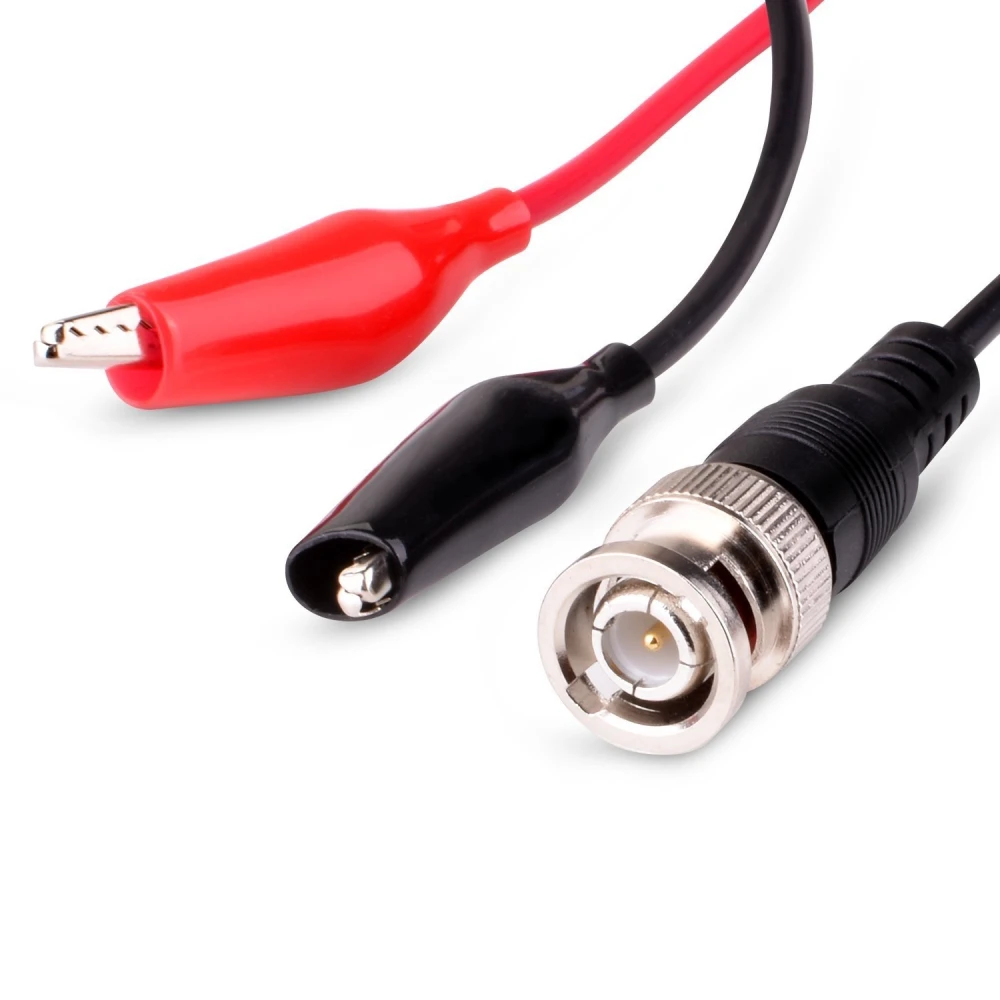

Sonda y cables incluidos con el osciloscopio digital DSO138 ensamblado

Osciloscopio digital DSO138 ensamblado en uso en un taller de electrónica

DSO138 digitális oszcilloszkóp összeszerelve 2.4 hüvelykes TFT kijelzővel és szondával

Name: DSO138 digitális oszcilloszkóp összeszerelve 2.4 hüvelykes TFT kijelzővel és szondával
Brand: satkit
SKU: 2A050402-dso138
Price: 10287.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

10287Ft

ÁFA-val (ÁFA nélkül: 8 100 Ft)

Mennyiségi kedvezmények

Mennyiség	Ár	Mentés
2+	9 876 Ft	-4%
10+	9 567 Ft	-7%
20+	8 538 Ft	-17%

Korlátozott készlet

Normál szállítás Pé, Ápr 24 - Ke, Ápr 28

Expressz szállítás Sze, Ápr 22 - Csü, Ápr 23

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

A összeszerelt DSO138 digitális oszcilloszkóp alapvető mérőműszer elektronikai hobbi- és profi felhasználók számára, akik kompakt, azonnal használható készülékben keresnek pontosságot és kényelmet.

Ez az oszcilloszkóp 2.4 hüvelykes TFT LCD kijelzővel rendelkezik, 320x240 pixeles felbontással és 262,000 szín megjelenítésére képes, ami megkönnyíti a hullámformák tiszta megjelenítését. ARM Cortex-M3 processzorral felszerelve valós idejű mintavételezést kínál akár 1Msps sebességgel, így legfeljebb 200 KHz analóg sávszélességű jelek rögzítésére alkalmas.

A készülék egyetlen csatornát tartalmaz, 10mV/Div és 5V/Div között állítható érzékenységgel, a 5%-nál kisebb érzékenységi hibának köszönhetően megbízható mérést biztosít. A maximális bemeneti feszültség 50V csúcs, az oszcilloszkóp pedig DC, AC és GND csatolási módokat kínál a különböző jel típusokhoz.

Műszaki jellemzői közül kiemelkednek:

Csatorna: 1
Analóg sávszélesség: 0 - 200 KHz
Érzékenység: 10mV/Div - 5V/Div
Érzékenységi hiba: < 5%
Felbontás: 12 bits
Maximális bemeneti feszültség: 50V csúcs
Csatolási módok: DC, AC, GND
Maximális mintavételezési sebesség: 1Msps
Időalap: 10us/Div - 500s/Div
Regiszterhossz: 1024 pont
Trigger módok: Automatikus, Normál, Single
Trigger típusok: emelkedő és süllyedő él
Trigger pozíció fixen a buffer közepén
Tápellátás: 9V DC (tartomány 8 a 12V)
Fogyasztás: 120mA
Méretek: 117mm x 76mm x 15mm

Ez az oszcilloszkóp teljesen összeszerelve és gyárilag forrasztva érkezik, így azonnal használható, nincs szükség összeszerelésre vagy bonyolult beállításra. Emellett tartalmazza a szondát és a szükséges kábeleket is, hogy gyorsan és hatékonyan megkezdhesd a mérést.

Ideális elektromos jelek megjelenítésére és elemzésére elektronikai projektekben, áramkörök javításánál, oktatásban és kísérletezéshez. Kompakt mérete és alacsony fogyasztása miatt laborban, műhelyben vagy terepen is jól használható.

A DSO138 digitális oszcilloszkóp különféle elektronikai alkalmazásokkal kompatibilis, amelyek alacsony frekvenciájú jelek elemzését és olyan paraméterek pontos mérését igénylik, mint az időtartam, impulzusszélesség, frekvencia, maximumok, minimumok és csúcs-csúcs feszültség.

Összefoglalva, ez a készülék gazdaságos, praktikus és megbízható megoldást kínál azok számára, akik összeszerelt digitális oszcilloszkópot keresnek fejlett funkciókkal és egyszerű használattal.

2.4 hüvelykes TFT LCD kijelző 320x240 felbontással és 262K színnel
ARM Cortex-M3 processzor 1Msps valós idejű mintavételezéshez
Egycsatornás kialakítás 10mV/Div és 5V/Div között állítható érzékenységgel
0 és 200 KHz közötti analóg sávszélesség
12 bites felbontás a pontos mérésekhez
DC, AC és GND csatolási módok
50V csúcs maximális bemeneti feszültség
Trigger módok: automatikus, normál és single
1024 pontos regiszterhossz
9V DC tápellátás 120mA fogyasztással
Kompakt méret: 117mm x 76mm x 15mm
Összeszerelt, azonnal használható termék szondával és kábelekkel együtt

Vásárlói kérdések és válaszok

Mik a pontos méretek, a hozzávetőleges súly, és mit tartalmaz pontosan a doboz?

A készülék mérete 117 mm x 76 mm x 15 mm, a súlya pedig kevesebb mint 0,2 kg. A doboz tartalmazza az összeszerelt oszcilloszkópot, egy mérőszondát és csatlakozókábeleket. Tápegységet nem tartalmaz.

Milyen tápellátási követelmények vannak, és mire kell figyelnem a sérülések elkerülése érdekében?

9 V DC tápellátást igényel, 8–12 V bemeneti tartománnyal. Stabil tápegység és helyes polaritás szükséges (középpont pozitív). Ne lépje túl a 12 V-ot, és ne csatlakoztasson hibás feszültséget, mert az visszafordíthatatlan károsodást okozhat a hardverben.

Milyen mérési tűrések és bemeneti feszültséghatárok biztosítják a biztonságos működést?

Az érzékenység hibája kevesebb mint 5%. A megengedett maximális bemeneti feszültség 50 V csúcs (Vpk); ennek túllépése károsíthatja a bemeneti áramkört és veszélyt jelenthet a felhasználóra.

Milyen karbantartást igényel, milyen gyakori problémák fordulhatnak elő használat közben, és hogyan oldhatók meg?

Belső karbantartást nem igényel gyakran. Javasolt a kijelző tisztán tartása és a por bejutásának elkerülése. Gyakori problémák lehetnek a jel nélküli kijelző (ellenőrizze a tápellátást, a kábeleket és a szonda csatlakozását), vagy a túlzott zaj (ellenőrizze a földelést). Ha a hibák továbbra is fennállnak, érdemes ellenőrizni a forrasztásokat vagy műszaki támogatást kérni, mivel a készülék összeszerelt egység.

Az oszcilloszkóp összeszerelve érkezik, vagy szerelőkészlet?

A DSO138 digitális oszcilloszkóp teljesen összeszerelve és gyárilag forrasztva érkezik, azonnal használható.

Milyen kijelzője van a DSO138 oszcilloszkópnak?

2.4 hüvelykes TFT LCD kijelzővel rendelkezik, 320x240 pixeles felbontással és 262,000 színnel.

Mekkora frekvenciatartományt tud mérni ez az oszcilloszkóp?

0 és 200 KHz közötti analóg sávszélességgel rendelkezik, így alacsony frekvenciájú jelekhez alkalmas.

Tartalmazza a szondát és a használathoz szükséges kábeleket?

Igen, a termék tartalmazza a szondát és a szükséges kábeleket, hogy azonnal megkezdhesd a mérést.

Milyen csatolási módokat támogat az oszcilloszkóp?

DC, AC és GND csatolási módokat támogat a különböző jel típusokhoz.
