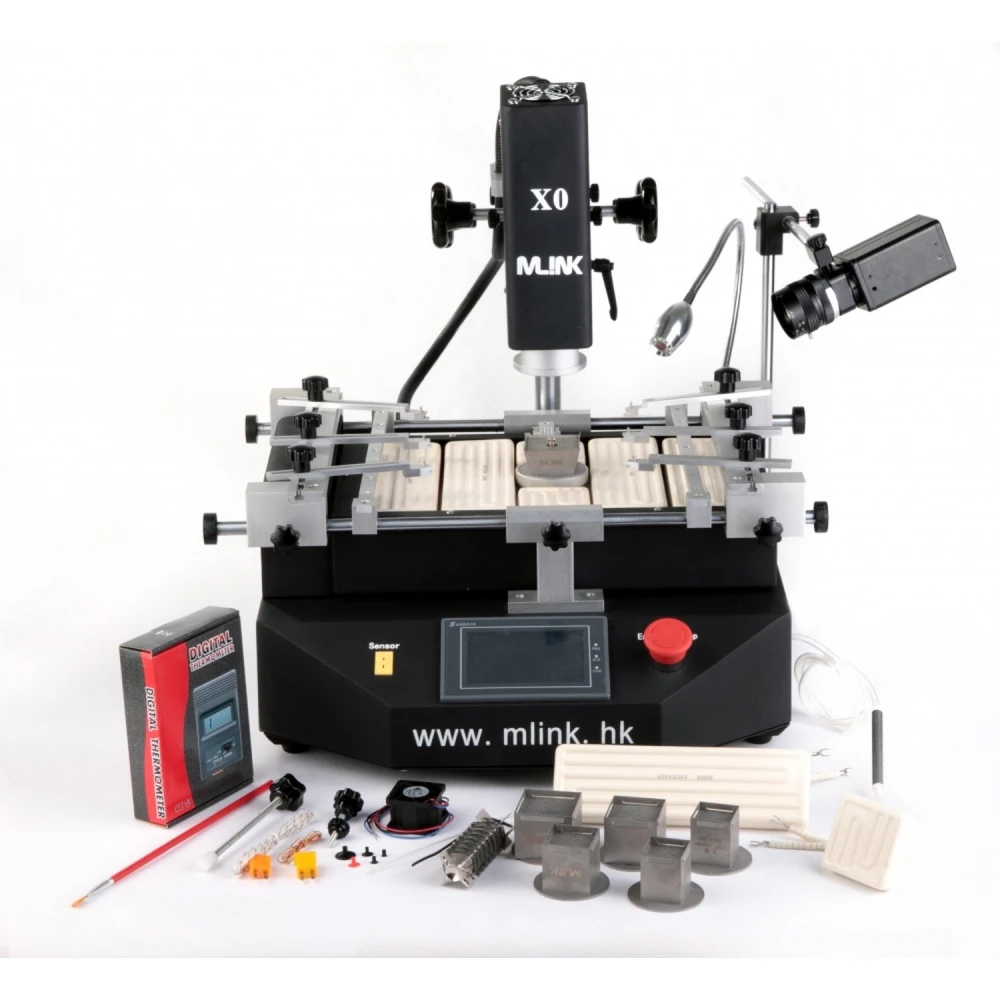

Mlink X0 reballing állomás HD kamerával professzionális BGA forrasztáshoz
Márka: Mlink
ÁFA-val (ÁFA nélkül: Ft315 605)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft384 786 | -4% |
| 10+ | Ft376 769 | -6% |
| 20+ | Ft360 737 | -10% |
Mlink X0 reballing állomás HD kamerával egy professzionális eszköz, amelyet BGA alkatrészek forrasztásához és kiforrasztásához terveztek nagy pontossággal és fejlett vezérléssel.
Ez az állomás X, Y és Z tengelyes pozicionáló rendszerrel rendelkezik, amely pontos beállításokat és gyors pozicionálást tesz lehetővé, biztosítva a hatékony kezelhetőséget a munkafolyamat során.
- Nagy felbontású érintőkijelző PLC vezérléssel, amely lehetővé teszi több profil mentését és jelszóval való védelmét. Azonnali hőmérsékleti görbe elemzés funkciót is tartalmaz a részletes vezérléshez.
- Három független fűtési zóna: két forrólevegős fűtő és egy infravörös (IR) előmelegítő. A hőmérséklet ±3 °C pontossággal szabályozható. A felső fűtő szabadon állítható, a második függőlegesen mozgatható az optimális vezérlés érdekében. Az IR fűtő lehetővé teszi az energiafogyasztás beállítását.
- 360°-ban forgatható forrólevegős fúvókák mágnessel a könnyű felszereléshez és cseréhez, igény szerint testre szabhatók. Az alsó IR fűtő egyenletes PCB-melegítést biztosít.
- Nagy pontosságú importált K típusú termopár zárt hurkú vezérléssel és automatikus hőmérséklet-kompenzációs rendszerrel, PLC modullal kombinálva a pontos vezérléshez.
- V-hornyos pozicionáló rendszer és rugalmas tartozék a PCB rögzítéséhez, megakadályozva a deformációt melegítés vagy hűtés közben. Bármilyen méretű BGA tokozással kompatibilis.
- Erős keresztáramú ventilátor a PCB gyors hűtéséhez, növelve a folyamat hatékonyságát. Beépített vákuumszivattyút és külső szívó tollat is tartalmaz a chipek gyors kezeléséhez.
- CE tanúsítvánnyal rendelkező biztonsági rendszerek vészleállítással, baleset esetén automatikus kikapcsolással és kettős túlmelegedés elleni védelemmel.
- CCD látórendszer, amely pontos vizuális ellenőrzést biztosít a BGA forrasztási és kiforrasztási folyamat során, megkönnyítve a valós idejű kritikus döntéseket.
Műszaki adatok:
| Nº | Jellemző | Részlet |
|---|---|---|
| 1 | Teljes teljesítmény | 4400W |
| 2 | Felső fűtő | 800W |
| 3 | Alsó fűtő | Második fűtő 800W, harmadik IR fűtő 2300W |
| 4 | Tápellátás | AC220V ±10%, 50/60Hz |
| 5 | Méretek | 600×600×500 mm |
| 6 | Pozicionálás | V-horony, bármely irányban állítható PCB tartó univerzális külső tartozékkal |
| 7 | Hőmérséklet-szabályozás | K típusú érzékelő, zárt hurkú vezérlés, ±3°C pontosság |
| 8 | PCB méret | Max. 410×330 mm, Min. 20×20 mm |
| 9 | Elektromos kiválasztás | Nagyon érzékeny hőmérséklet-szabályozó modul + 4" érintőkijelző + Mitsubishi PLC kompatibilis |
| 10 | Nettó tömeg | 30 kg |
A Mlink X0 reballing állomás HD kamerával ideális elektronikai javítással foglalkozó technikusok és szakemberek számára, akik megbízható és pontos eszközt igényelnek BGA forrasztáshoz. Látórendszere és fejlett vezérlése kiváló minőségű eredményeket biztosít az érzékeny folyamatok során.
- Precíz X, Y, Z tengelyes pozicionálás gyors beállítással és nagy pontossággal
- HD érintőkijelző PLC vezérléssel és jelszavas védelemmel
- Három független fűtési zóna: két forrólevegős és egy IR
- 360°-ban forgatható mágneses fúvókák a könnyű cseréhez és testreszabáshoz
- Importált K típusú termopár zárt hurkú vezérléssel és automatikus kompenzációval
- V-hornyos kialakítás rugalmas tartozékkal a PCB deformációjának elkerülésére
- Erős ventilátor a gyors hűtéshez és beépített vákuumszivattyú
- CE biztonsági rendszer vészleállítással és kettős túlmelegedés elleni védelemmel
- CCD látórendszer a forrasztás és kiforrasztás közbeni vizuális ellenőrzéshez
- Kompatibilis legfeljebb 410×330 mm és legalább 20×20 mm méretű PCB-kkel
Vásárlói kérdések és válaszok
Melyek a Mlink X0 HD kamerás állomás fő anyagai, méretei és hozzávetőleges súlya?
A Mlink X0 állomás acélból és eloxált alumíniumból készült fémvázzal rendelkezik a sínekben. A méretei körülbelül 460 mm x 510 mm x 430 mm, a súlya pedig nagyjából 24 kg. A készlet tartalmazza az állomást, a HD kamerát, a cserélhető fúvókákat és a telepítési tartozékokat.
Milyen csatlakozási és elektromos kompatibilitási követelmények vannak ehhez a berendezéshez?
A Mlink X0 220 V AC ±10%, 50/60 Hz tápellátással működik, és biztonságos földelést igényel. A maximális becsült fogyasztás 3,3 kW. Univerzálisan kompatibilis szabványos PCB-kkel, és többféle fúvókamérettel használható.
Milyen rendszeres karbantartást javasol a gyártó az élettartam és a pontosság megőrzéséhez?
Javasolt a szűrők és fúvókák rendszeres tisztítása az eltömődések elkerülése érdekében, az elektromos csatlakozások és termopárok ellenőrzése, a kamera és a hőmérséklet-szenzorok 6 havonta történő kalibrálása, valamint a lineáris sínek megfelelő zsírral való kenése.
Hogyan viszonyul a háromzónás fűtési rendszer a kétzónás megoldásokhoz hőkontroll szempontjából?
A Mlink X0 háromzónás rendszere, két hot-air fűtővel és egy IR előmelegítővel, nagyobb egyenletességet és hőmérsékleti pontosságot biztosít (±3 °C), ami ideális több rétegű PCB-khez vagy BGA-hoz, míg a kétzónás rendszerek általában korlátozottabb homogenitást mutatnak összetettebb munkáknál.
Kapható megvásárlásra a Mlink X0 HD kamerával?
Jelenleg a Mlink X0 reballing állomás HD kamerával nincs készleten.
Mekkora PCB méreteket támogat ez az állomás?
Legfeljebb 410×330 mm és legalább 20×20 mm méretű PCB lapokat támogat.
Milyen biztonsági rendszereket tartalmaz az állomás?
CE tanúsítvánnyal, vészleállítással, baleset esetén automatikus kikapcsolással és kettős túlmelegedés elleni védelemmel rendelkezik.
Lehet hőmérsékleti profilokat menteni az állomáson?
Igen, a PLC vezérlés lehetővé teszi több profil mentését és jelszavas védelmét.
Milyen hőmérséklet-szabályozást használ?
K típusú érzékelőt használ zárt hurkú vezérléssel és automatikus kompenzációval, ±3 °C pontossággal.
