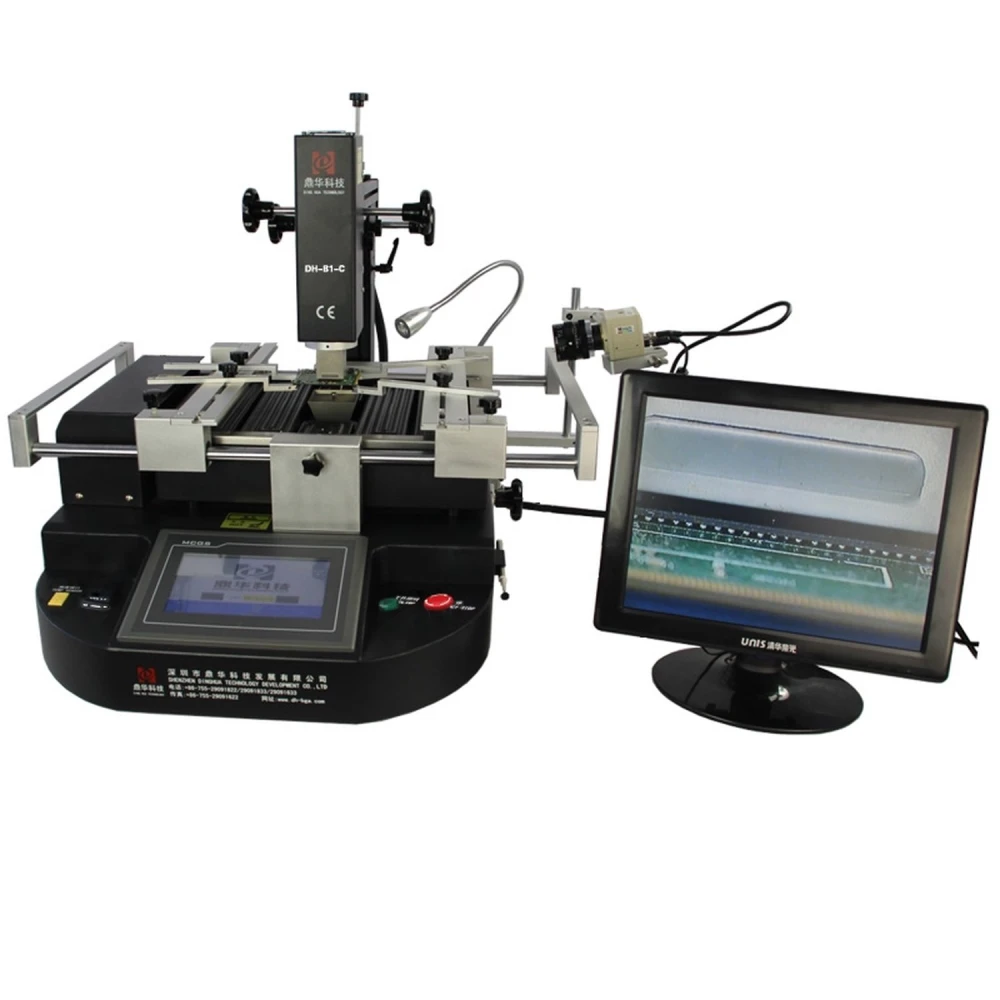

Dinghua DH-B1-C reballing állomás érintőkijelzővel és három független fűtővel
Márka: DINGHUA
ÁFA-val (ÁFA nélkül: Ft473 605)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft577 419 | -4% |
| 10+ | Ft565 390 | -6% |
| 20+ | Ft541 331 | -10% |
A Dinghua DH-B1-C reballing állomás professzionális berendezés BGA alkatrészek javításához és reballingjához, nagy pontossággal és hatékonysággal. Három független fűtővel rendelkezik, amelyek a forró levegőt és az infravörös fűtést kombinálják az egyenletes, szabályozott melegítés érdekében, így minden folyamat során optimális eredményt biztosítanak.
Fő jellemzők
- Kombinált fűtés: Három független fűtő: felső forró levegő 800W, alsó forró levegő 1200W és infravörös 2700W.

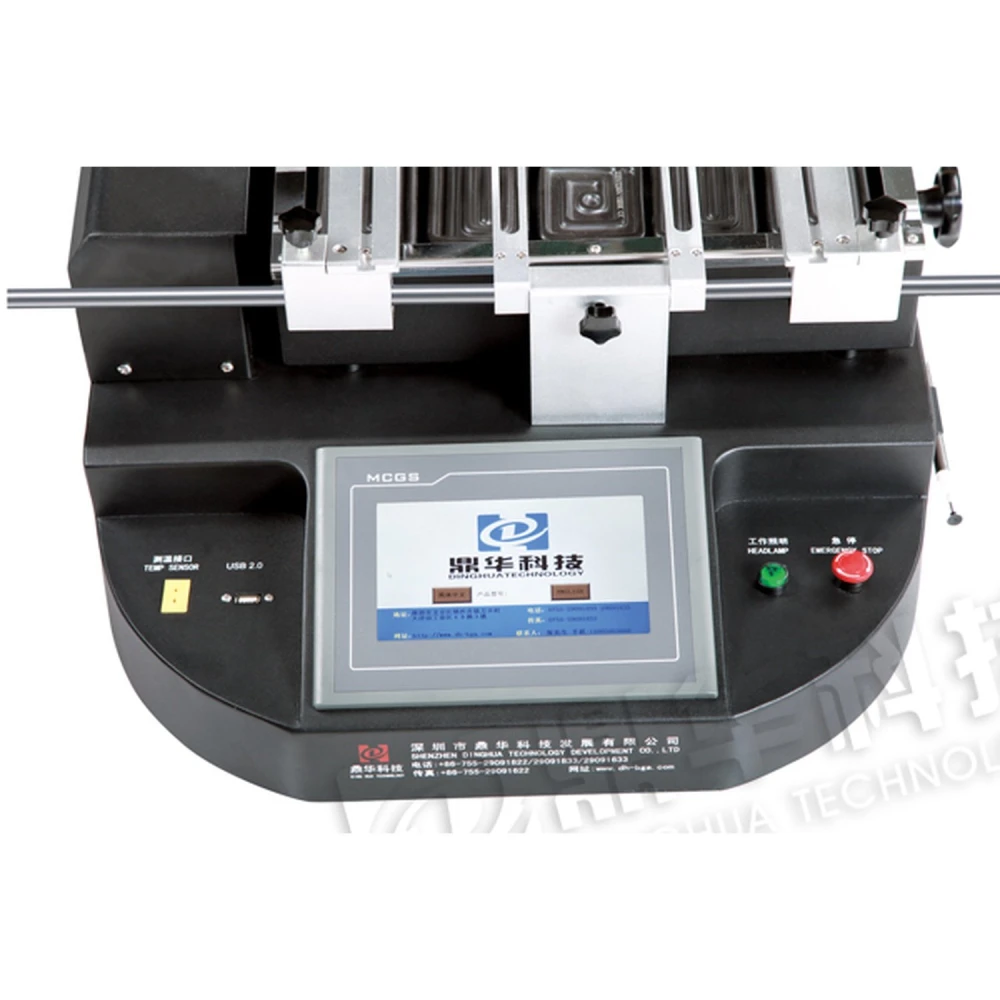

- Fejlett vezérlés: HD érintőkijelző PLC vezérléssel, amely lehetővé teszi akár 8 fűtési, hűtési és állandó hőmérsékletű szegmens beállítását.
- Erős ventilátor: Keresztáramú ventilátor, amely gyorsan hűti a PCB lapot és megakadályozza a deformációt.

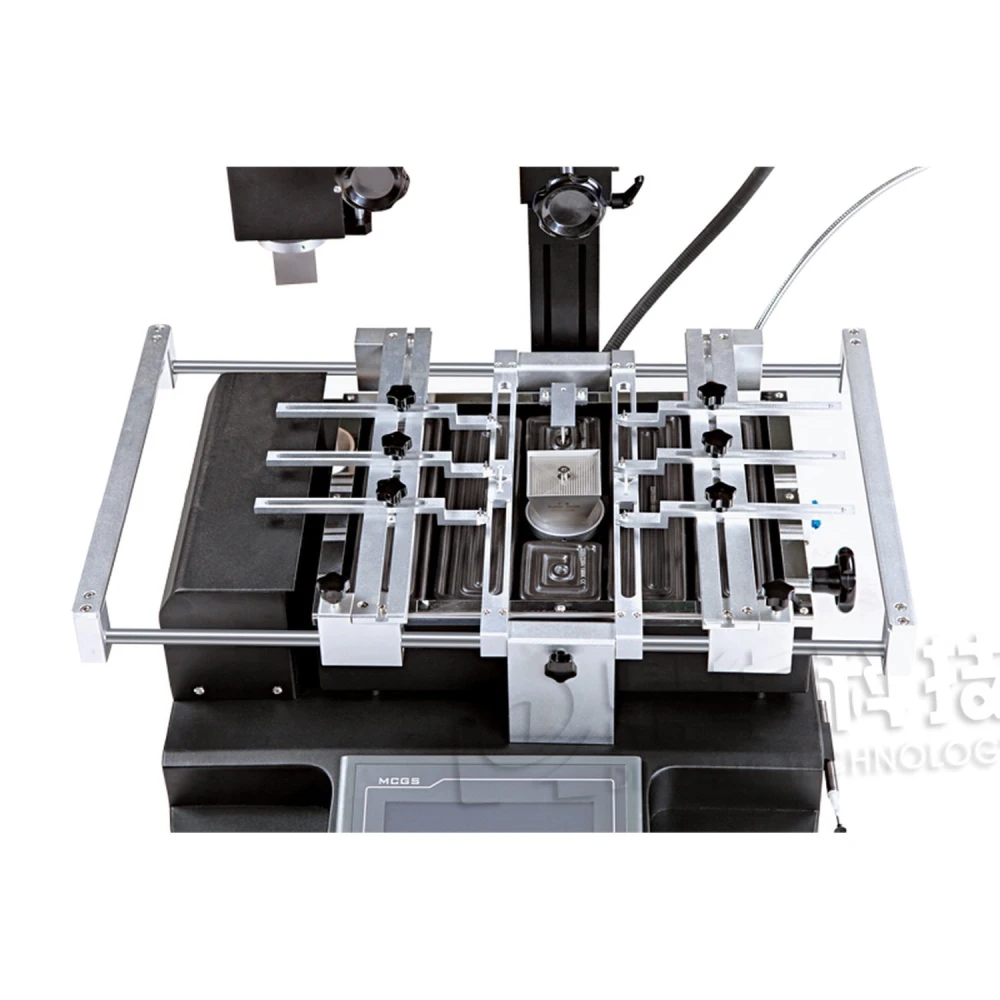

- Pontos pozicionálás: Bármely irányban állítható V-groove tartó külső univerzális rögzítéssel mindenféle laphoz.
- Hőmérséklet-szabályozás: K típusú hőelem zárt hurkú vezérléssel és ±2 fok pontossággal.
- Kompatibilitás: Maximum 500x400 mm és minimum 22x22 mm méretű PCB lapokat, valamint legfeljebb 180x80 mm-es BGA chipeket és minimum 0.15 mm-es osztást támogat.
- Biztonság és tanúsítás: CE tanúsítvány, vészkapcsoló és automatikus kikapcsolás incidens esetén.

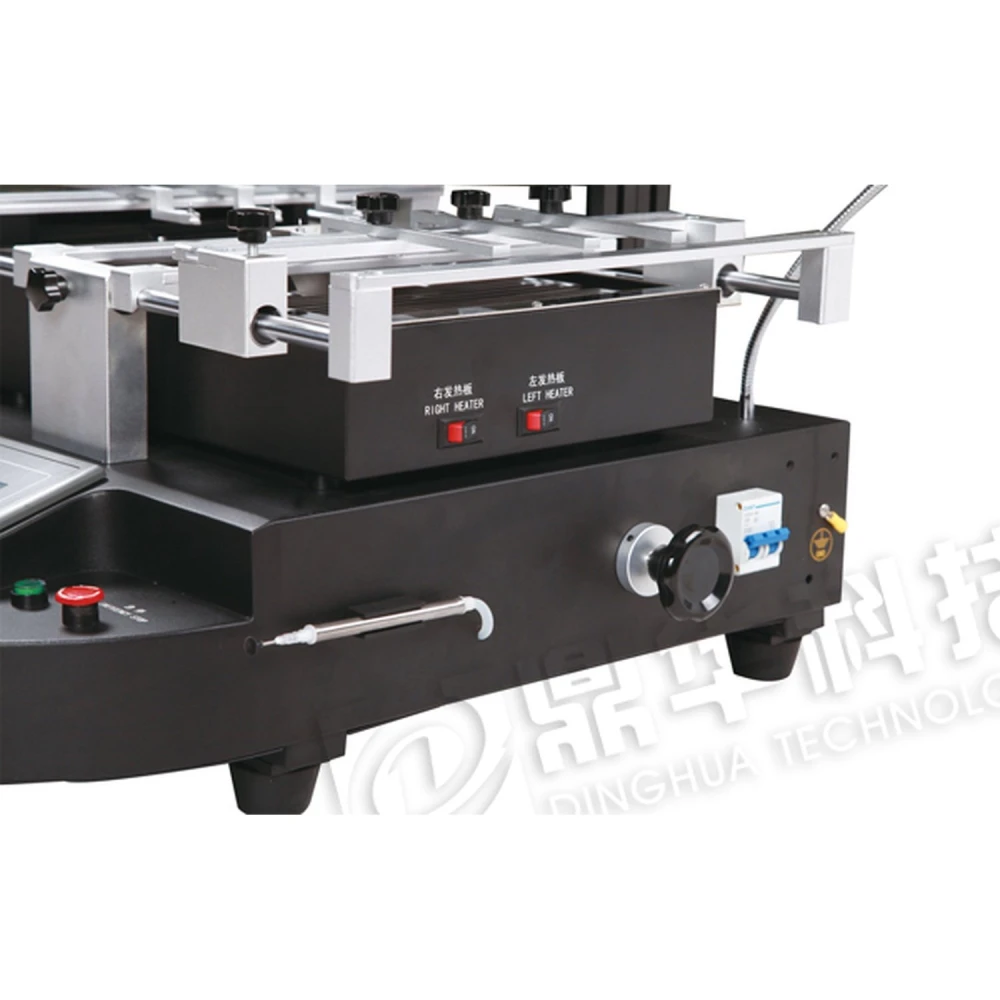

- További funkciók: Hangjelzéses riasztórendszer a kiforrasztás és forrasztás befejezése előtt, nagy felbontású kamera és beépített monitor.
Műszaki adatok
- Teljes teljesítmény: 4800W
- Tápellátás: AC220V ±10%, 50/60Hz
- Méretek: 800 mm (magasság) x 900 mm (szélesség) x 950 mm (mélység)
- Nettó tömeg: 45 kg
- Külső hőmérséklet-érzékelő: 1
Tipikus felhasználás
Ez az állomás ideális olyan technikusok és szakemberek számára, akiknek nagy pontossággal és gyorsan kell reballingot, forrasztást és BGA chipek javítását végezniük elektronikai lapokon. Fejlett vezérlése és biztonsági funkciói alkalmassá teszik ipari környezetbe és specializált műhelyekbe.
Kompatibilitás
Széles körű PCB lapokkal és BGA chipekkel kompatibilis, a Dinghua DH-B1-C az állítható tartónak és a pontos hőmérséklet-szabályozásnak köszönhetően különböző méretekhez és konfigurációkhoz alkalmazkodik.
- Három független fűtő: felső forró levegő (800W), alsó forró levegő (1200W) és infravörös (2700W).
- HD érintőkijelző PLC vezérléssel az akár korlátlan hőmérsékleti profilok beállításához.
- Keresztáramú ventilátor a gyors hűtéshez és a deformáció megelőzéséhez.
- Állítható V-groove tartó a PCB lapok pontos pozicionálásához.
- Hőmérséklet-szabályozás K típusú hőelemmel és ±2°C pontossággal.
- Kompatibilis akár 500x400 mm-es PCB lapokkal és akár 180x80 mm-es BGA chipekkel.
- Hangjelzéses riasztórendszer a forrasztási és kiforrasztási folyamatok befejezése előtt.
- CE tanúsítvány vészkapcsolóval és automatikus kikapcsolással.
Vásárlói kérdések és válaszok
Milyen előnyöket nyújt a forrólevegős és infravörös fűtés kombinációja a Dinghua Dh-B1-C reballing állomáson?
A forrólevegős és infravörös fűtés kombinációja pontosabb és rugalmasabban szabályozható hőkezelést tesz lehetővé a PCB és a chip típusától függően. A forró levegő a célzott melegítést segíti, míg az infravörös a panel teljes alsó területének felmelegítésében segít, csökkentve a deformáció és a hideg pontok kockázatát. Ez javítja a reballing folyamat hatékonyságát és csökkenti a hőterhelésből eredő hibákat.
Mik a készülék fizikai méretei, súlya és a doboz tartalma?
A Dinghua Dh-B1-C állomás 800 mm mély, 900 mm széles és 950 mm magas, nettó súlya 45 kg. A csomag jellemzően tartalmazza magát az állomást, állítható fúvókakészletet, univerzális PCB-tartót, külső hőmérséklet-érzékelőt, rögzítő tartozékokat és használati útmutatót. Érdemes a pontos készletet a forgalmazónál ellenőrizni.
Kompatibilis minden BGA lappal és chippel, és milyen fizikai határokat támogat?
Ez az állomás legfeljebb 500 x 400 mm-es és legalább 22 x 22 mm-es nyomtatott áramköröket (PCB) támogat. 2 x 2 mm-től 80 x 80 mm-ig terjedő BGA chipeket fogad, legalább 0,15 mm chipközzel, ami lefedi a legtöbb szabványos és nagy sűrűségű elektronikai alkalmazást, de az ezen tartományon kívüli chipek vagy panelek nem kompatibilisek.
Milyen megelőző karbantartás ajánlott az állomás tartósságának és optimális működésének biztosításához?
Javasolt a légszűrők és ventilátorok rendszeres tisztítása, a fúvókák ellenőrzése és cseréje, ha eltömődtek vagy sérültek, az elektromos csatlakozások felülvizsgálata, valamint a K-típusú érzékelő kalibrálása a hőmérsékleti pontosság biztosításához. Emellett ellenőrizni kell, hogy nincs-e por a kamera és a monitor optikai elemein, és vészhelyzetben használni kell az automatikus kikapcsolás funkciót.
Milyen biztonsági funkciókat tartalmaz, és milyen szabvány szerinti tanúsítással rendelkezik ez az állomás?
A Dh-B1-C modell rendelkezik európai CE tanúsítással, vészkapcsolót és rendellenesség esetén automatikus kikapcsoló rendszert tartalmaz, valamint hangjelzést ad a forrasztási és kiforrasztási ciklusok befejezése előtt. Ezek az intézkedések csökkentik a túlmelegedés kockázatát, és gyors reagálást tesznek lehetővé incidens esetén.
Mekkora a Dinghua DH-B1-C reballing állomás teljes teljesítménye?
A teljes teljesítmény 4800W, három független fűtő között elosztva.
Milyen méretű PCB lapokat támogat ez az állomás?
Maximum 500x400 mm és minimum 22x22 mm méretű PCB lapokat támogat.
Rendelkezik az állomás biztonsági funkciókkal?
Igen, CE tanúsítvánnyal, vészkapcsolóval és vészhelyzet esetén automatikus kikapcsolással rendelkezik.
Állítható a lapok tartójának pozíciója?
Igen, a V-groove tartó bármely irányban állítható külső univerzális rögzítéssel.
Milyen hőmérséklet-szabályozást használ?
K típusú hőelemet használ zárt hurkú vezérléssel, ±2 fok pontossággal.
