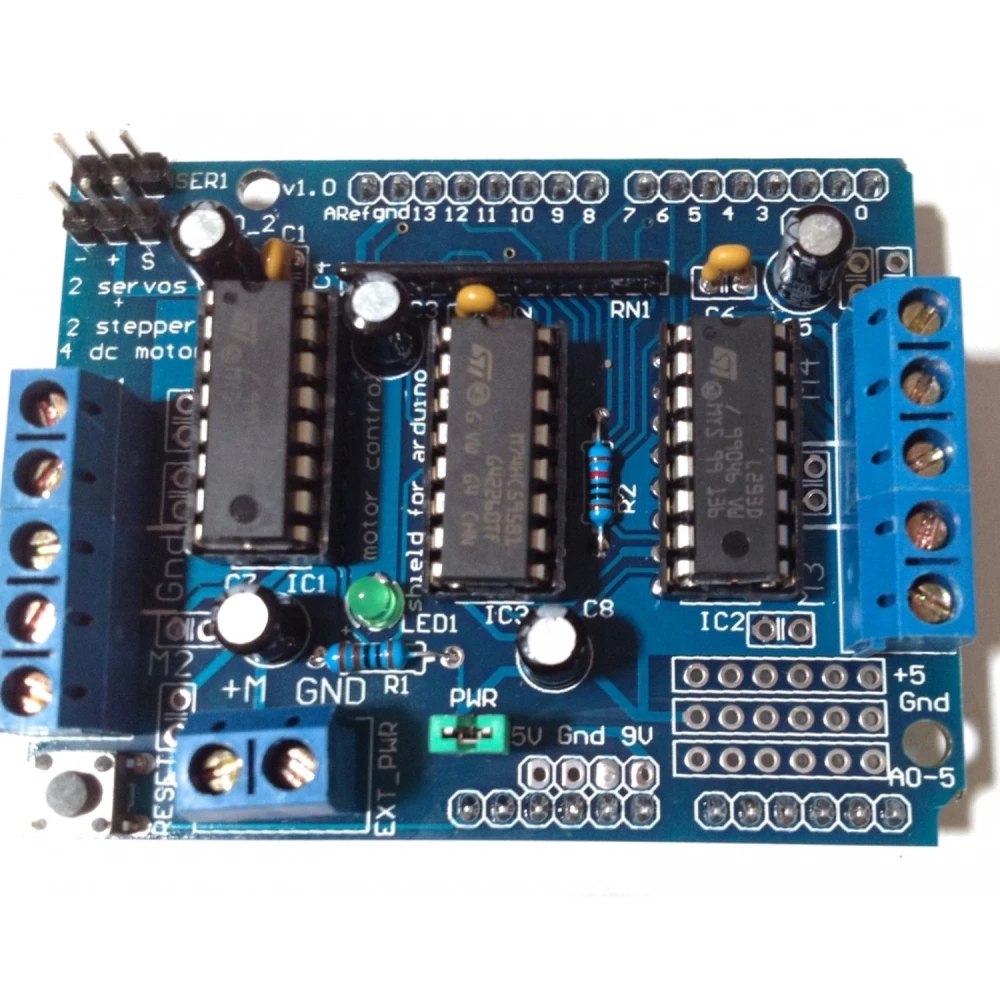

L293D Arduino Shield driver DC és léptetőmotor vezérléshez és bővítéshez

Termékleírás

A L293d Arduino Shield egy bővítőkártya, amelyet DC motorok és léptetőmotorok hatékony vezérlésére terveztek Arduino-alapú projektekben. Ez a shield akár 4 DC motor vagy 2 léptetőmotor egyidejű kezelését teszi lehetővé, megkönnyítve a robotikai rendszerek és az automatizálás létrehozását nagy pontossággal és megbízhatósággal.

Fő jellemzők

• Akár 4 kétirányú DC motor vezérlése 8 bites sebességszabályozással (0.5% felbontás).
• Támogat 2 léptetőmotort pozitív és negatív vezérléssel, valamint egyszeres vagy kettős lépésvezérléssel.
• Két 5V-os portot tartalmaz szervomotorokhoz, amelyek az Arduino nagy felbontású időzítőjéhez csatlakoznak a pontos vezérlés érdekében.
• 4 csatornás H-híd L293D chipre építve, csatornánként akár 0.6A leadására képes, túlterhelés elleni hővédelemmel.
• A motorok tápfeszültségtartománya 4.5V és 35V DC között van, így különböző típusú motorokhoz is alkalmazható.
• Csavaros sorkapcsok vastag vezetékekhez (10-22 AWG), biztonságos és stabil csatlakozást biztosítva.
• Beépített reset gomb Arduinohoz, amely megkönnyíti a rendszer gyors újraindítását.
• Garantált kompatibilitás az Arduino Mega, Diecimila, Duemilanove és Uno lapokkal.
• 70 x 55 mm-es kompakt méret, ideális korlátozott helyű projektekhez.

Tipikus alkalmazások

• Oktatási robotika és motorvezérlést igénylő DIY projektek.
• Olyan automatizálási rendszerek, amelyek több motor egyidejű kezelését igénylik.
• Arduino által vezérelt járműprototípusok, beleértve a DC motoros és léptetőmotoros robotokat.
• Szervomotorok vezérlése precíziós mechanizmusokhoz.

Kompatibilitás és használat

Ez a shield kompatibilis az Arduino Mega, Diecimila, Duemilanove és Uno lapokkal, így könnyen integrálható a projektek széles körébe. Plug-and-play kialakítása lehetővé teszi, hogy közvetlenül az Arduino lapra csatlakoztasd további kábelek nélkül. Emellett az Arduino nagy felbontású időzítőjéhez való kapcsolódása fejlett szervomotor- és léptetőmotor-vezérlést tesz lehetővé.

A L293d Arduino Shield használatához egyszerűen helyezd a shieldet a kompatibilis Arduino lapra, és csatlakoztasd a motorokat a csavaros sorkapcsokhoz. A motorokat az Arduino IDE környezetben, motorokhoz és szervomotorokhoz készült szabványos könyvtárak segítségével vezérelheted kóddal.

Műszaki adatok

• Driver: L293D
• Motorok tápellátása: 4.5 - 35V DC
• Maximális áram kimenetenként: 0.6 Amper
• Méretek: 70 x 55 mm
• Csatlakozások: sorkapcsok 10-22 AWG vezetékekhez

Ez a shield hatékony és gazdaságos megoldás azok számára, akik szeretnék bővíteni motorvezérlési lehetőségeiket Arduino projektjeikben, miközben robusztusságot, kompatibilitást és egyszerű használatot kínál.

• Akár 4 DC motor vagy 2 léptetőmotor egyidejű vezérlése
• 4 csatornás H-híd L293D chippel és hővédelemmel
• Két 5V-os port szervomotorokhoz, Arduino időzítőhöz kapcsolva
• Kompatibilis az Arduino Mega, Diecimila, Duemilanove és Uno lapokkal
• Motorok tápellátása 4.5V és 35V DC között
• Maximális áram 0.6A kimenetenként
• Csavaros sorkapcsok vastag vezetékekhez (10-22 AWG)
• Beépített reset gomb Arduinohoz
• Kompakt méret: 70x55 mm
