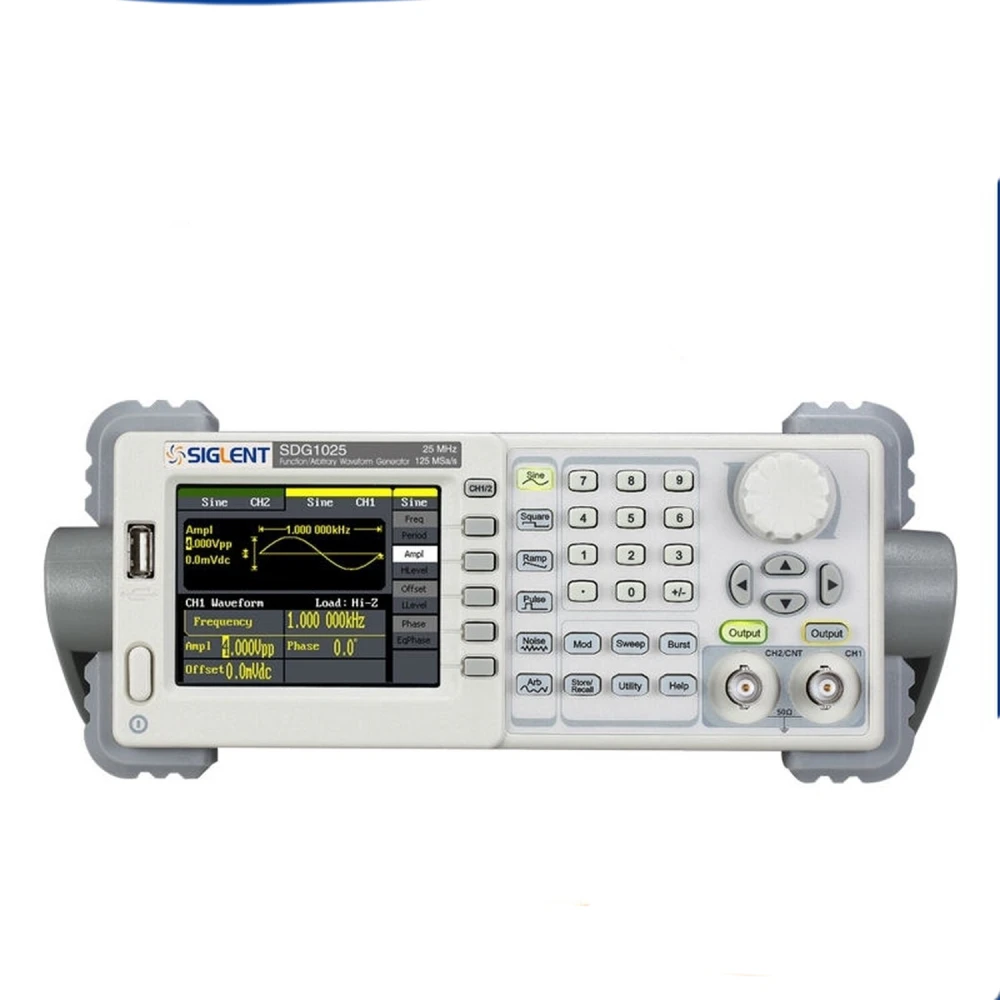

Siglent SDG1025 25MHz arbitrány függvénygenerátor elektronikai alkalmazásokhoz
Márka: Siglent
ÁFA-val (ÁFA nélkül: 110 970 Ft)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | 135 295 Ft | -4% |
| 10+ | 132 476 Ft | -6% |
| 20+ | 126 839 Ft | -10% |
A Siglent SDG1025 25MHz arbitrány függvénygenerátor alapvető eszköz mérnökök és technikusok számára, akik precizitást és sokoldalúságot igényelnek elektronikus jelek előállításánál. A DDS (Direct Digital Synthesis) technológiával felszerelt készülék nagy hűségű és stabil jelek generálását teszi lehetővé, így ideális laboratóriumi, termékfejlesztési és elektronikai tesztelési alkalmazásokhoz.
Fő jellemzők és előnyök:
- DDS technológia két kimenettel és állítható fázissal a nagyobb rugalmasság érdekében a generált jelekben.
- 25MHz maximális kimeneti frekvencia, amely számos elektronikai alkalmazáshoz megfelelő.
- 125 MSa/s mintavételezési sebesség és 14 bites függőleges felbontás, amely pontos és részletes jeleket biztosít.
- 16Kpts hullámhossz, amely összetett és arbitrány hullámformák létrehozását teszi lehetővé.
- 5 szabványos hullámformát tartalmaz (szinusz, négyszög, fűrészjel, impulzus, gaussi fehér zaj) és 48 beépített arbitrány hullámformát különféle igényekhez.
- Nagy pontosság a beépített frekvenciaszámlálóval, amely akár 200MHz-ig terjed.
- Fejlett modulációs funkciók, mint AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep és Burst speciális tesztekhez.
- Szabványos csatlakozás USB Host és Device támogatással, U-lemez tárolási lehetőséggel és opcionális GPIB portos bővítéssel.
- Kompatibilis az SDS1000 sorozatú digitális oszcilloszkópokkal, valamint távoli vezérlést is támogat a hatékony mérőrendszer-integrációhoz.
Műszaki adatok:
- Modell: SDG1025
- Maximális kimeneti frekvencia: 25MHz
- Kimeneti csatornák: 2
- Mintavételezési sebesség: 125 MSa/s
- Hullámhossz: 16 kpts
- Frekvenciafelbontás: 1 μHz
- Függőleges felbontás: 14 bits
- Hullámformák: szinusz, négyszög, fűrészjel, impulzus, gaussi fehér zaj, 48 beépített arbitrány hullámforma
- Hullámtartomány:
- Szinuszhullám: 1 μHz a 25MHz
- Négyszöghullám: 1 μHz a 25MHz
- Impulzus: 500 μHz a 5MHz
- Fűrészjel: 1 μHz a 300KHz
- Gaussi fehér zaj: sávszélesség 25MHz (-3dB)
- Arbitrány hullámforma: 1 μHz a 5MHz
- Modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Frekvenciaszámláló: 100 mHz a 200 MHz
- Csatlakozás: USB Host & Device, opcionális USB-GPIB port
- Méret: 229mm × 105mm × 281mm
Ez a generátor ideális mindazok számára, akik megbízható eszközt keresnek elektronikus áramkörök fejlesztéséhez, teszteléséhez és karbantartásához. Többféle hullámforma előállítására képes, és nagy felbontása miatt nélkülözhetetlen professzionális és oktatási környezetben.
Kompatibilitás és használat:
A Siglent SDG1025 könnyen csatlakoztatható digitális oszcilloszkópokhoz, különösen az SDS1000 sorozathoz, lehetővé téve a jelek együttes elemzését. USB felülete megkönnyíti az adatátvitelt és a szoftverfrissítést, míg a GPIB port opció tovább bővíti az automatizált rendszerekbe való integrálási lehetőségeket.
Fejlett modulációs funkcióival és széles frekvenciatartományával ez a generátor tökéletes elektronikai laborokban, termékfejlesztésben, műszaki oktatásban és elektronikus eszközök tesztelésében.
- DDS technológia két kimenettel és állítható fázissal
- Maximális kimeneti frekvencia: 25MHz
- 125 MSa/s mintavételezési sebesség, 14 bites függőleges felbontás
- 48 beépített arbitrány hullámforma és 5 szabványos forma
- Modulációs funkciók: AM, FM, PM, DSB-AM, FSK, ASK, PWM, Sweep, Burst
- Beépített frekvenciaszámláló akár 200MHz-ig
- USB Host & Device csatlakozás, opcionális USB-GPIB port
- Kompatibilis az SDS1000 digitális oszcilloszkópokkal és távoli vezérléssel
Vásárlói kérdések és válaszok
Milyen anyagokból és méretekkel rendelkezik ez a generátor, és mi van a dobozban vásárláskor?
Az SDG1050 generátor megerősített ABS műanyag házzal készül, laboratóriumi használatra tervezve. A hozzávetőleges méretei 260 mm × 105 mm × 295 mm, a tömege pedig körülbelül 3 kg. A dobozban általában a generátor, a tápkábel, 2 BNC kábel, a felhasználói kézikönyv és egy szoftveres CD található. A tartalom régiónként vagy forgalmazónként eltérhet.
Milyen rendszerekkel és eszközökkel kompatibilis, és milyen csatlakozókat használ a jelkimenethez?
Az SDG1050 kompatibilis oszcilloszkópokkal, tesztpadokkal és olyan automatizálási rendszerekkel, amelyek szabványos analóg jeleket fogadnak BNC csatlakozón keresztül. PC-szoftverrel is integrálható (USB-n keresztül), valamint GPIB kapcsolatot támogató eszközökkel is használható (opcionális). Az üzemi feszültség 100–240 V AC, 50/60 Hz, így a legtöbb laborhoz megfelelő.
Mire kell figyelnem a telepítésnél, és hogyan frissíthető a firmware?
A telepítéshez stabil felület, megfelelő szellőzés és megbízható földelés szükséges. Fontos a mellékelt vagy azzal egyenértékű specifikációjú kábelek használata az interferenciák elkerülésére. A firmware frissítése USB Host porton keresztül történik a gyártó utasításai szerint; ajánlott előtte mentést készíteni és ellenőrizni a fájlok épségét a kockázatok elkerülése érdekében.
Mekkora a Siglent SDG1025 maximális kimeneti frekvenciája?
A maximális kimeneti frekvencia 25MHz.
Hány kimeneti csatornája van a Siglent SDG1025 arbitrány függvénygenerátornak?
2 kimeneti csatornája van.
Milyen hullámformákat tud generálni ez a generátor?
Szinusz, négyszög, fűrészjel, impulzus, gaussi fehér zaj és 48 beépített arbitrány hullámforma generálható vele.
Kompatibilis más mérőműszerekkel?
Igen, kompatibilis az SDS1000 sorozatú digitális oszcilloszkópokkal, és támogatja a távoli vezérlést.
Milyen csatlakozási lehetőségeket kínál a Siglent SDG1025?
USB Host és Device csatlakozást, U-lemez tárolási támogatást és opcionális GPIB portos bővítést kínál.
