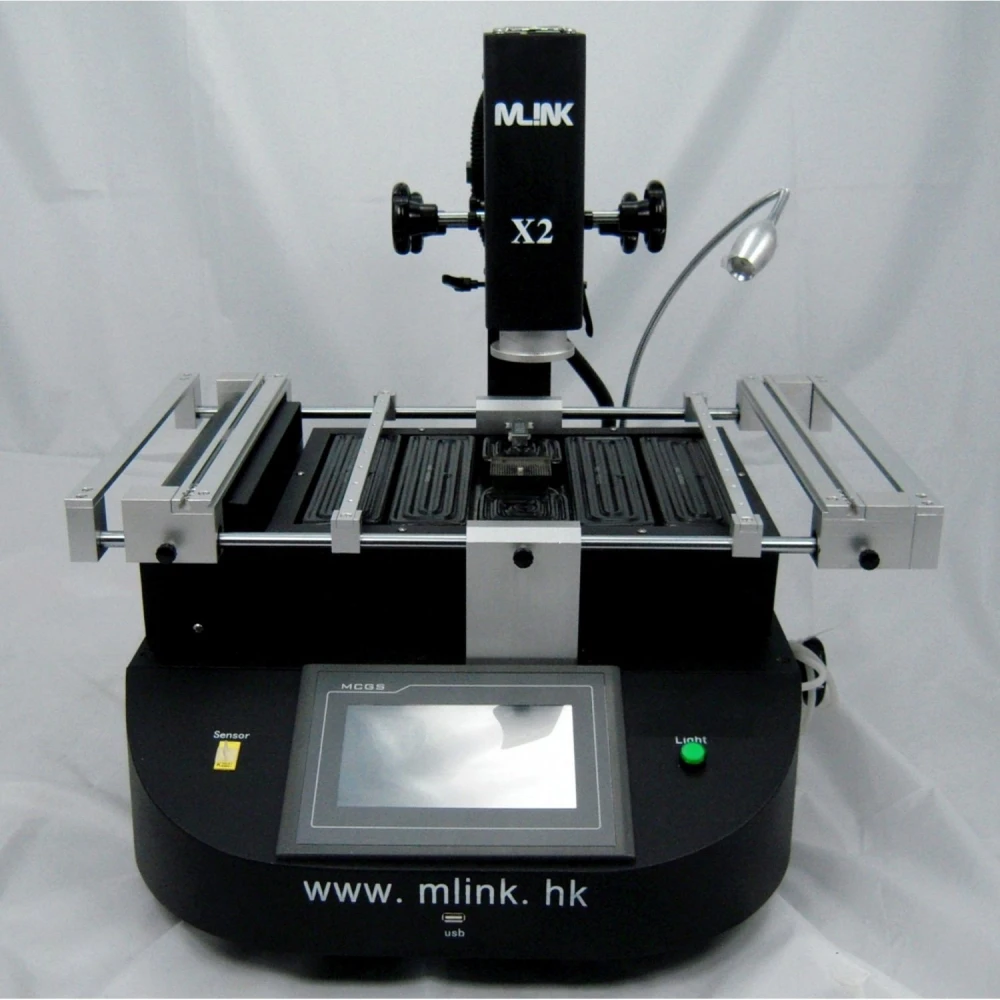

Mlink X2 BGA reballing állomás precíziós beállítással és fejlett vezérléssel
Márka: Mlink
ÁFA-val (ÁFA nélkül: Ft445 955)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft543 708 | -4% |
| 10+ | Ft532 381 | -6% |
| 20+ | Ft509 727 | -10% |
A Mlink X2 BGA reballing állomás egy professzionális eszköz, amelyet a BGA alkatrészek forrasztási és reballing folyamataihoz terveztek, nagy pontosságot és hatékonyságot biztosítva. Ez az állomás fejlett technológiájával és egyszerű kezelhetőségével tűnik ki, lehetővé téve az elektronikai szakemberek és technikusok számára a magas minőségű munkavégzést teljes kontroll mellett.
Fő jellemzők:
- Precíziós beállítás: Lineáris csúszórendszerrel felszerelve, amely gyors és pontos beállítást vagy pozicionálást tesz lehetővé az X, Y és Z tengelyeken, biztosítva a nagy pontosságot és a könnyű kezelhetőséget.
- Nagy felbontású érintőkijelző: Tajvanról importált érintőkijelző PCL vezérléssel, amely lehetővé teszi több munkaprofil mentését, jelszavas védelmet és módosítási funkciókat. Az optimális vezérléshez azonnali hőmérsékleti görbe elemzést is tartalmaz.
- Független fűtési zónák: Három különálló fűtési zóna: két forrólevegős fűtőegység (800W és 1200W) és egy infravörös fűtőegység (2700W) az előmelegítéshez, külön hőmérséklet-szabályozással és ±3 °C pontossággal.

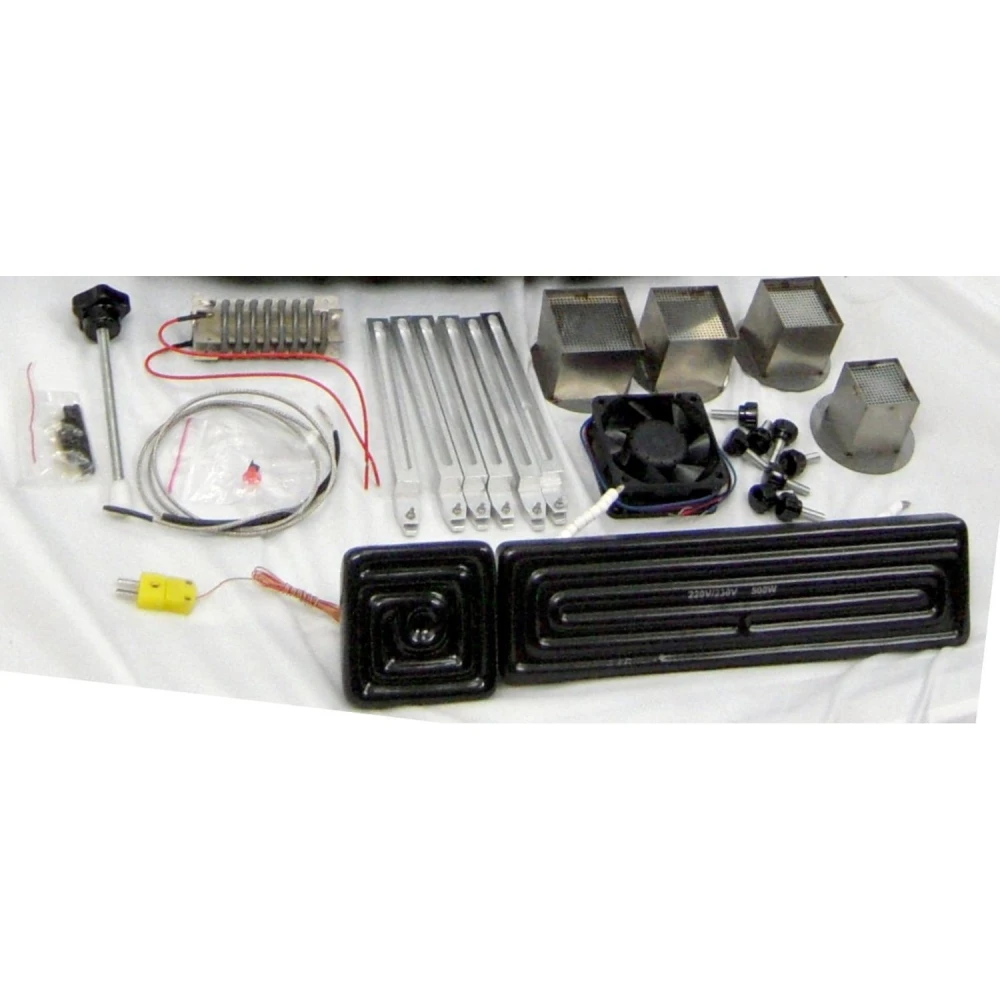

- Forrólevegős fúvókák: Többféle fúvókát kínál, amelyek 360°-ban forgathatók, mágneses rögzítéssel a könnyű felszereléshez és cseréhez, valamint egyedi opciókkal.
- Fejlett hőmérséklet-szabályozás: Nagypontosságú, importált K típusú termopár zárt hurkú vezérlőrendszerrel és automatikus hőmérséklet-kompenzációval, amelyet PLC modul kezel a maximális pontosság érdekében.
- Biztonságos PCB pozicionálás: V-hornyos tartó rugalmas rögzítéssel, amely védi a PCB-t a deformációtól melegítés vagy hűtés közben. Kompatibilis bármilyen méretű BGA tokozással.
- Hatékony hűtés: Erős keresztáramú ventilátor, amely gyorsan lehűti a lapot a folyamat hatékonyságának javítása érdekében. Emellett beépített vákuumszivattyút és külső szívóceruzát is tartalmaz a chipek gyors kezeléséhez.
- Biztonság és tanúsítás: CE tanúsítvánnyal rendelkezik, vészleállító gombbal, baleset esetén automatikus kikapcsolással és kettős túlmelegedés elleni védelemmel.
- CCD vizuális rendszer: Lehetővé teszi a pontos vizuális ellenőrzést a forrasztási és kiforrasztási folyamat során, megkönnyítve az olvadás kritikus felügyeletét.
Műszaki adatok:
| Nº | Paraméter | Részlet |
|---|---|---|
| 1 | Teljes teljesítmény | 4800 W |
| 2 | Felső fűtőegység | 800 W |
| 3 | Alsó fűtőegység | Második fűtőegység 1200 W, harmadik IR fűtőegység 2700 W |
| 4 | Tápellátás | AC 220V ±10%, 50/60 Hz |
| 5 | Méretek | 635 × 600 × 560 mm |
| 6 | Pozicionálás | V-horony, minden irányban állítható PCB tartó külső univerzális rögzítéssel |
| 7 | Hőmérséklet-szabályozás | K típusú érzékelő, zárt hurkú rendszer, ±3 °C pontosság |
| 8 | PCB méret | Maximum 410 × 370 mm, minimum 20 × 20 mm |
| 9 | Elektromos vezérlés | Érzékeny hőmérséklet-szabályozó modul + érintőkijelző (Tajvan) + Delta PLC |
| 10 | Nettó súly | 50 kg |
Tipikus felhasználás:
A Mlink X2 állomás ideális BGA alkatrészekkel szerelt elektronikai panelek javításához és rework munkákhoz, pontos hőmérséklet- és pozicionálás-szabályozást biztosítva a panelek károsodásának elkerülése érdekében. Alkalmas elektronikai javítóműhelyek, gyártás és elektronikai eszközök karbantartása számára.
Kompatibilitás: Kompatibilis a megadott tartományokon belüli BGA tokozások és PCB lapok széles választékával, így többféle elektronikai alkalmazásban használható.
Ez a professzionális forrasztóállomás biztonságos befektetés mindazok számára, akik minőséget, pontosságot és biztonságot keresnek reballing és BGA forrasztási folyamatokhoz.
- Precíziós beállítás X, Y és Z tengelyeken a gyors és pontos pozicionáláshoz
- Nagy felbontású érintőkijelző PCL vezérléssel és több profillal
- Három független fűtési zóna ±3 °C hőmérséklet-szabályozással
- 360°-ban forgatható forrólevegős fúvókák mágneses gyorscserével
- Importált K típusú termopár zárt hurkú vezérléssel és automatikus kompenzációval
- V-hornyos tartó a PCB védelmére és minden BGA mérettel való kompatibilitásra
- Keresztáramú ventilátor és beépített vákuumszivattyú a gyors és hatékony munkához
- CE tanúsítás vészleállítással és kettős túlmelegedés elleni védelemmel
- CCD vizuális rendszer a forrasztási folyamat pontos felügyeletéhez
- Kompakt méretek és 50 kg-os súly a stabil, professzionális használathoz
Vásárlói kérdések és válaszok
Milyen precíziós beállítást kínál a Mlink X2 az X, Y és Z tengelyeken, és milyen előnyökkel jár ez a rendszer?
A Mlink X2 lineáris vezetősíneket használ az X, Y és Z tengelyeken, ami nagy pontosságú beállítást és gyors pozicionálást tesz lehetővé. Ez csökkenti az elhelyezési hibákat, és javítja az ismételhetőséget BGA rework munkáknál a hagyományos csúszós vagy egyszerű csapágyas mechanizmusokhoz képest.
Mekkora a Mlink X2 hozzávetőleges mérete és súlya, és pontosan mi van a dobozban?
A pontos méret- és súlyadatok nem szerepelnek az összefoglalóban, de hasonló állomásoknál általában 40–50 kg körüli súly és körülbelül 600x600x600 mm-es méret jellemző. A dobozban általában megtalálható az állomás, az érintőképernyő, a cserélhető fúvókakészlet, a mágneses rögzítés, a kábelek és a kézikönyv. A pontos részleteket érdemes a forgalmazónál ellenőrizni.
Kompatibilis különböző típusú és méretű fúvókákkal, és hogyan történik a csere?
Igen, az állomás a hot-air fúvókák széles választékát fogadja, amelyek 360°-ban forgathatók és mágneses rögzítéssel fixálhatók, így a csere gyors és biztonságos, szerszám nélkül, növelve a sokoldalúságot különböző BGA komponensformátumokhoz.
Mekkora a Mlink X2 állomás teljes teljesítménye?
A teljes teljesítmény 4800 W, a különböző zónákhoz 800 W, 1200 W és 2700 W fűtőegységekkel.
Mekkora PCB méretet támogat az állomás?
Legfeljebb 410 × 370 mm méretű PCB lapokat és minimum 20 × 20 mm méretet támogat.
Van biztonsági védelem az állomáson?
Igen, CE tanúsítvánnyal, vészleállítással, automatikus kikapcsolással és kettős túlmelegedés elleni védelemmel rendelkezik.
A hőmérséklet külön-külön állítható?
Igen, a három fűtési zóna egymástól függetlenül vezérelhető ±3 °C pontossággal.
Tartalmaz vizuális rendszert a forrasztási folyamathoz?
Igen, CCD vizuális rendszerrel rendelkezik, amely pontos vizuális ellenőrzést tesz lehetővé forrasztás és kiforrasztás közben.
