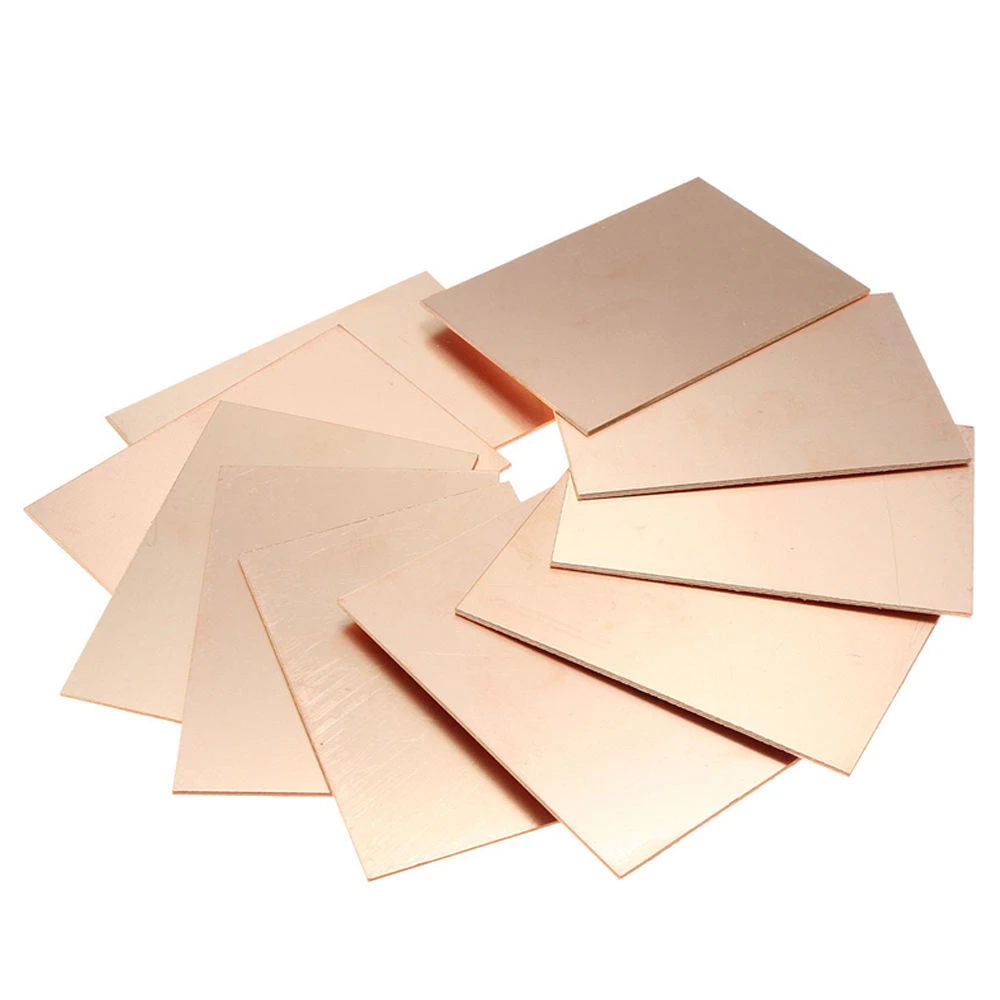

15x20cm egyoldalas FR4 üvegszálas réz PCB lap DIY projektekhez
Márka: satkit
Ft1104
ÁFA-val (ÁFA nélkül: Ft869)
Korlátozott készlet
Normál szállítás
Csü, Ápr 23 - Hé, Ápr 27
Expressz szállítás
Ke, Ápr 21 - Sze, Ápr 22
30 napos visszaküldés
Ingyenes visszaküldés 30 napon belül
Biztonságos tranzakció
Share:
Ingyenes szállítás
Szállítás 1990 Ft-tól
Egyszerű visszaküldés
30 napos visszaküldési lehetőség
Biztonságos fizetés
100%-ban biztonságos fizetés
Minőségi garancia
Csak eredeti termékek

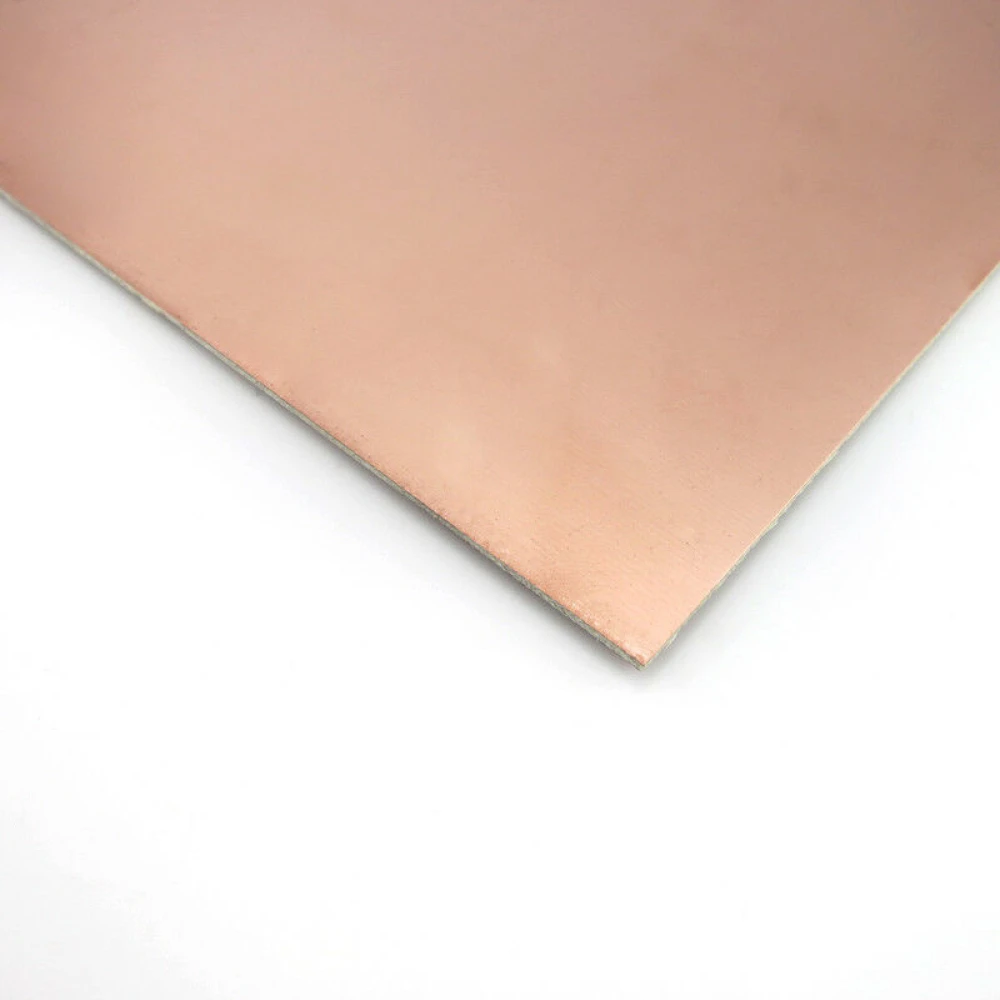

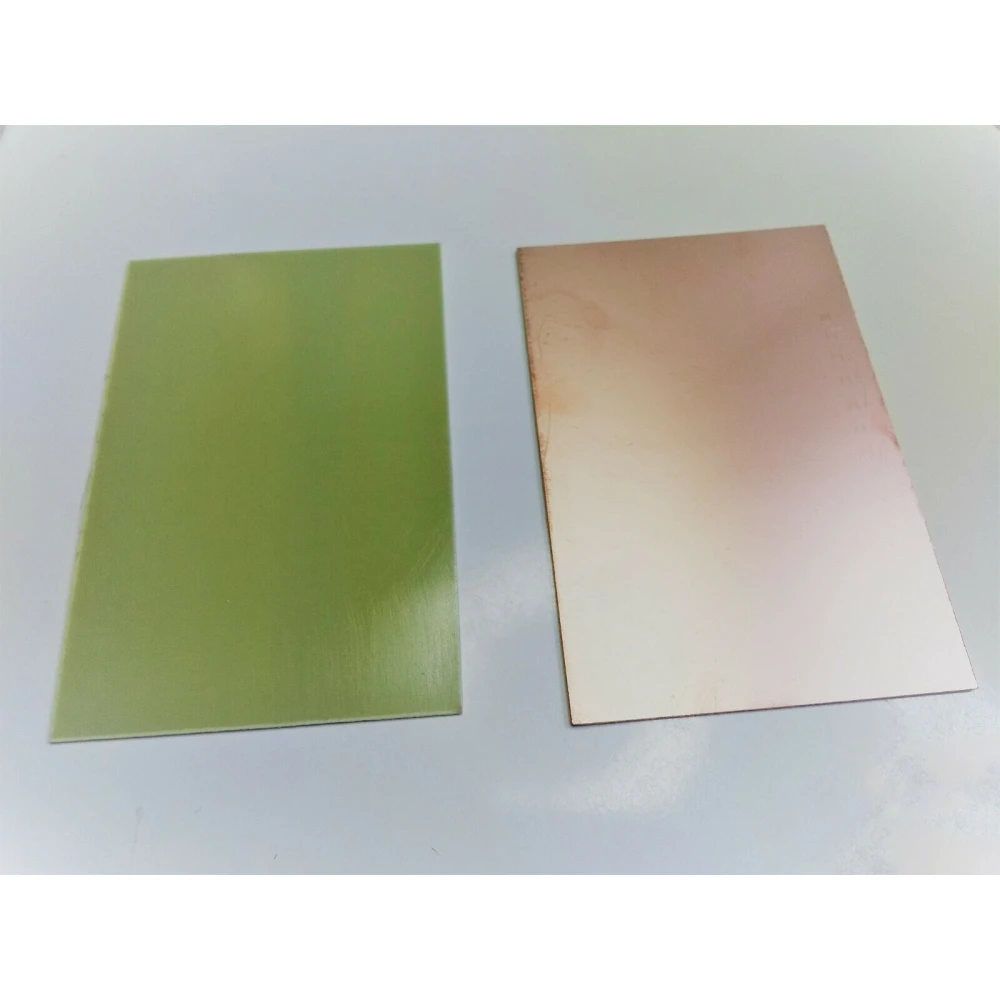

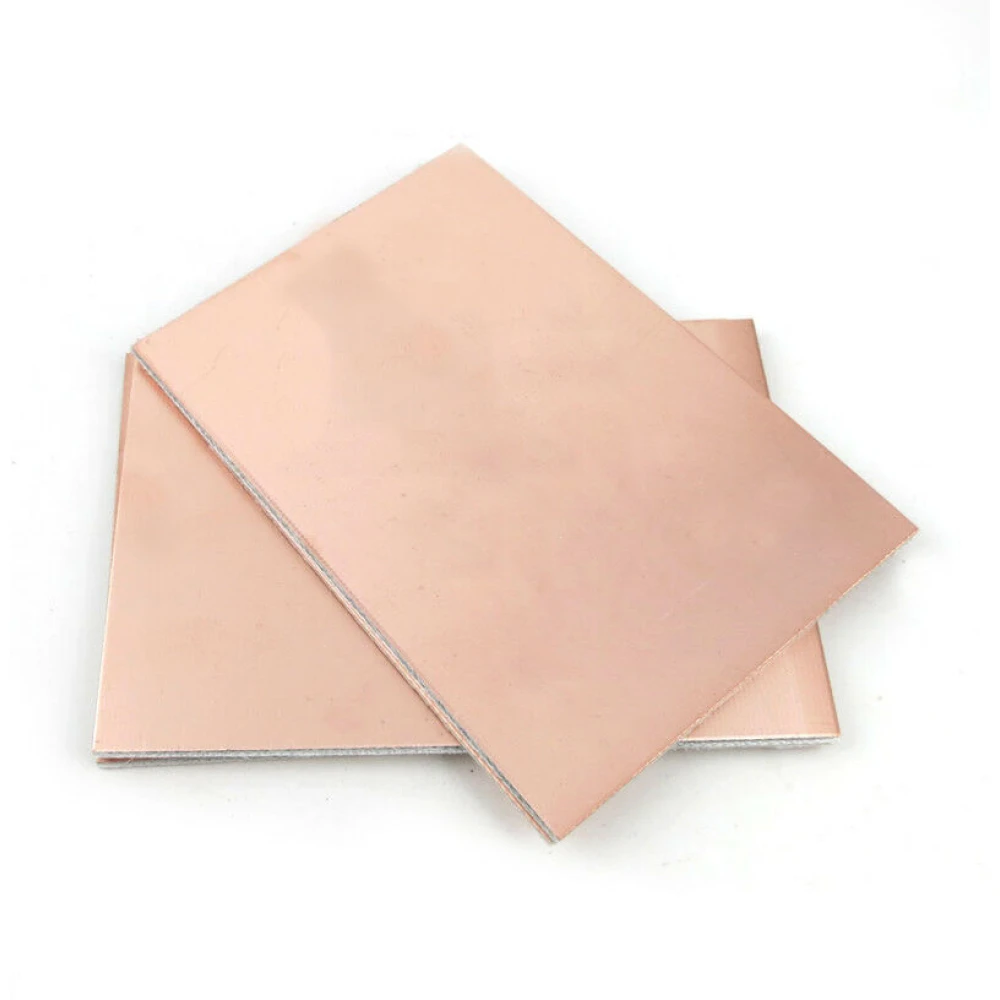

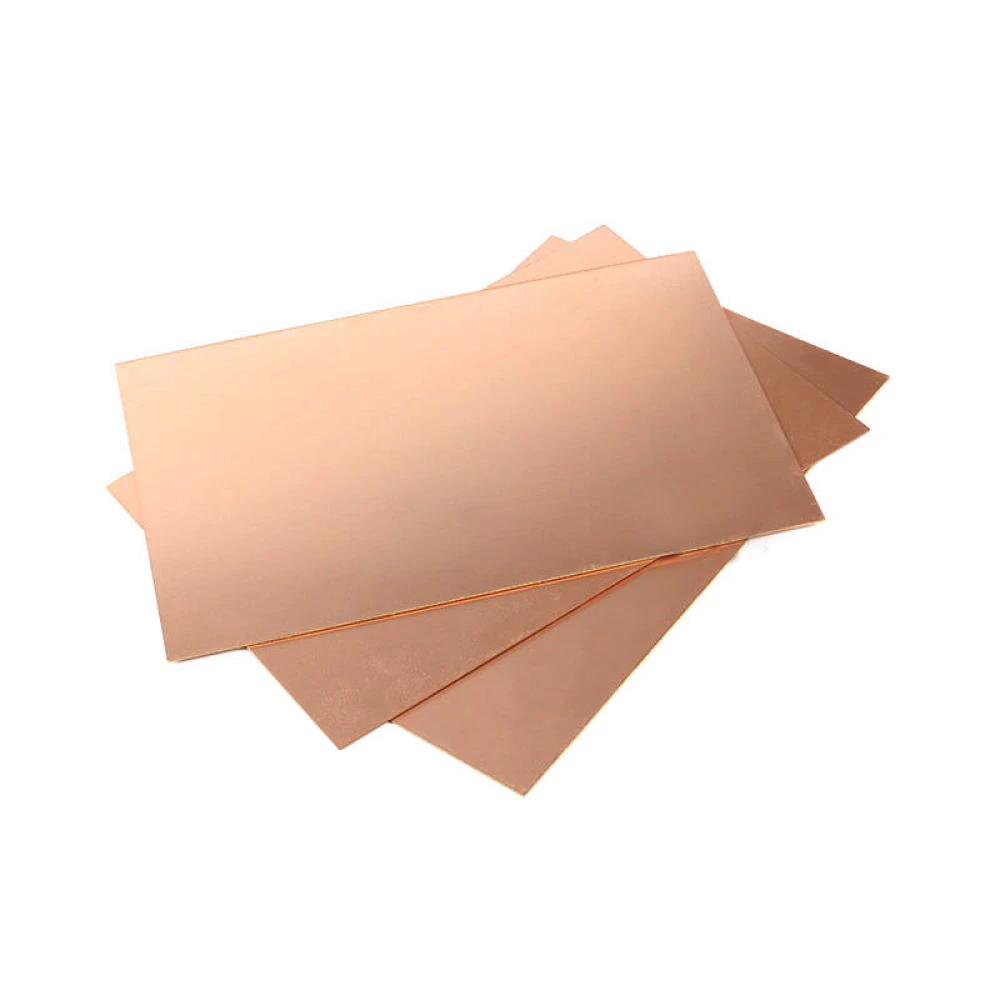

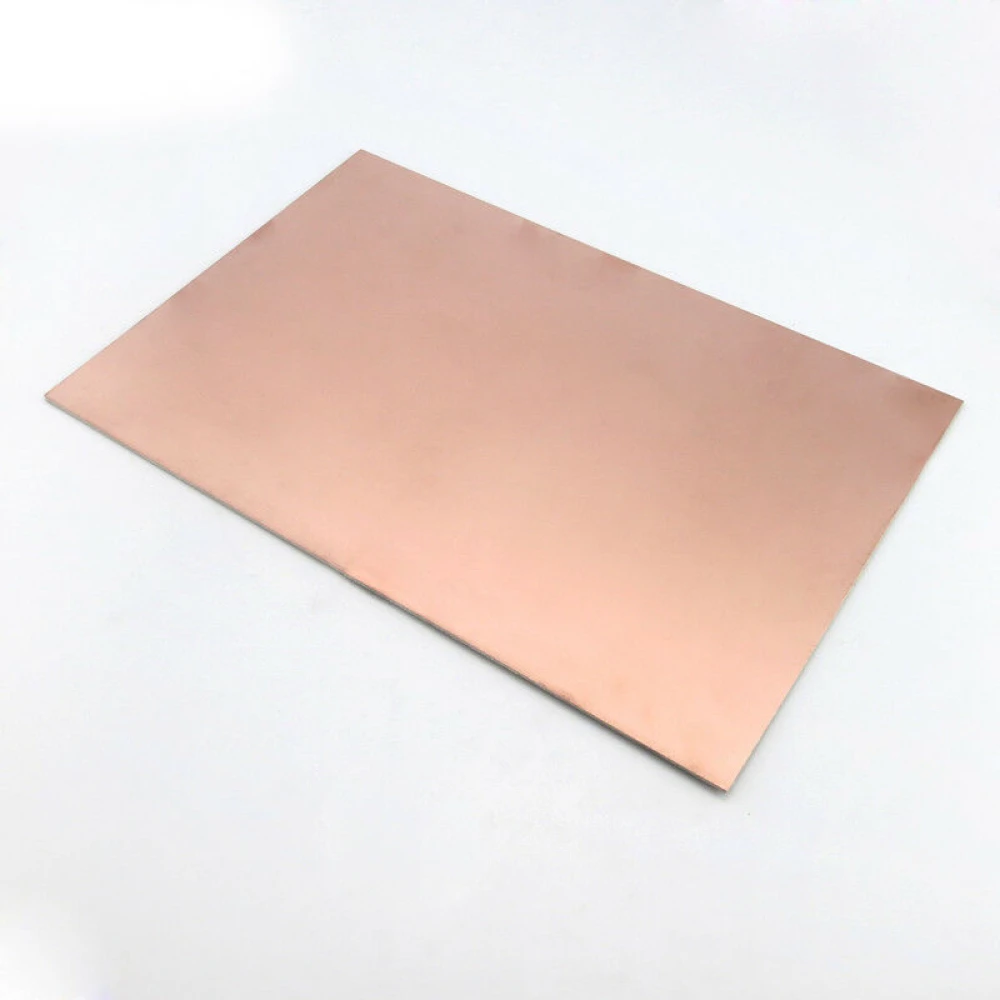

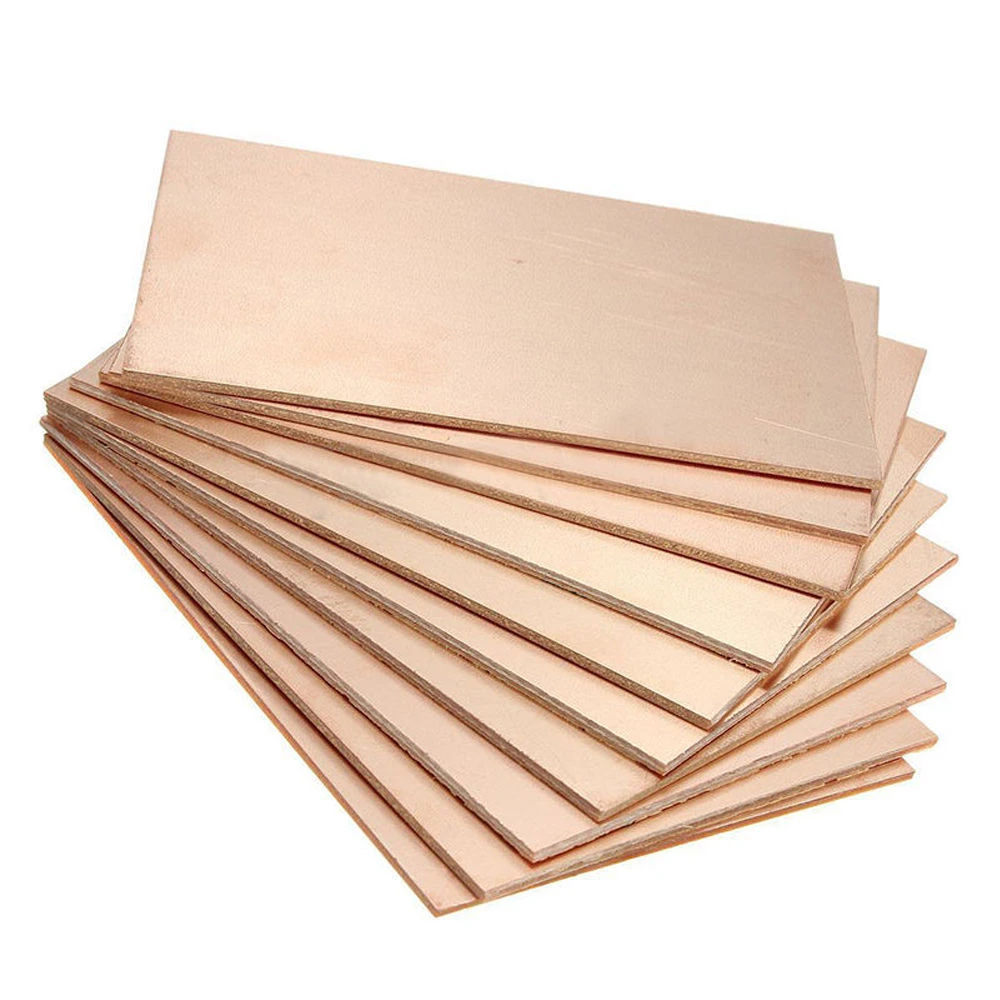

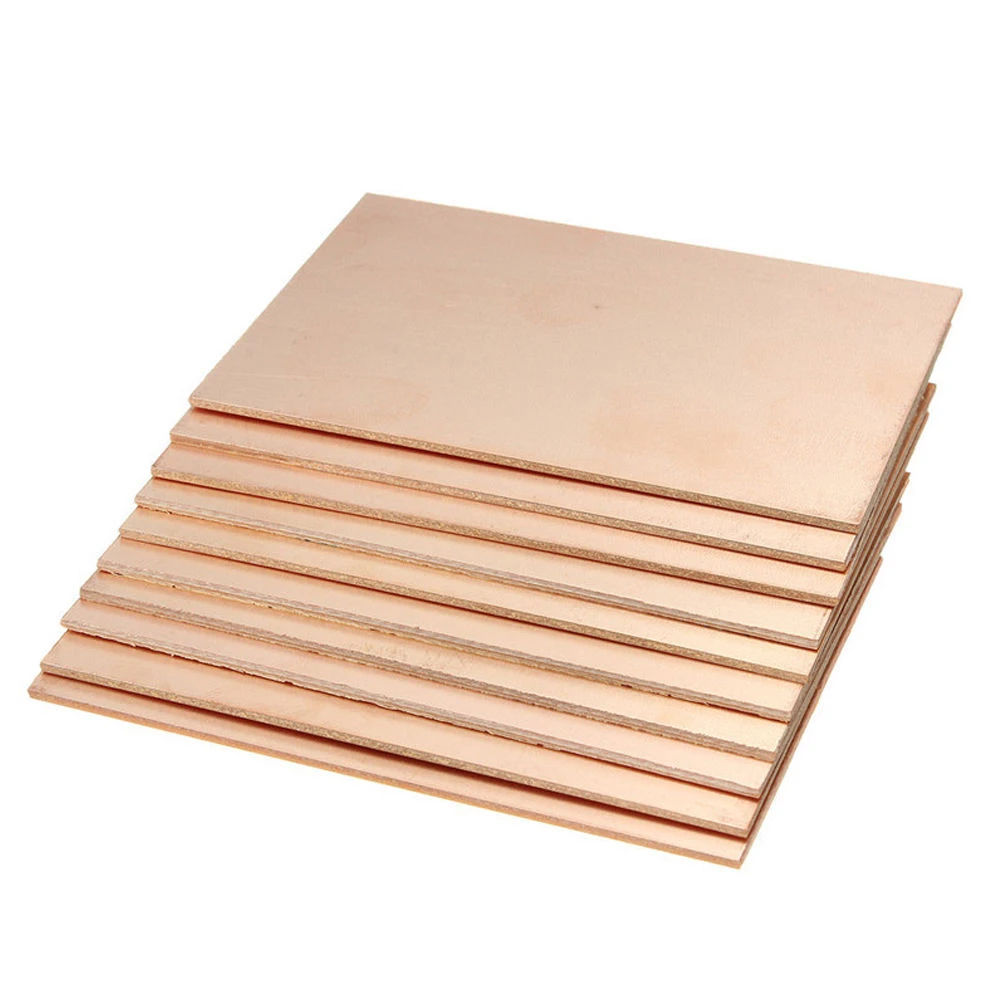

A 15x20cm egyoldalas réz PCB lap a satkit-től egy FR4 üvegszálból készült laminált lap, amelyet kifejezetten elektronikai DIY projektek nyomtatott áramköreinek elkészítéséhez terveztek. Ez az egyoldalas nyomtatott áramköri lap réz bevonattal rendelkezik, amely megkönnyíti a biztonságos és tartós elektromos kapcsolatok kialakítását.
Fő jellemzők:
- Anyag: FR4 üvegszál, amely nagy mechanikai és hőállóságáról ismert.
- Méret: 15 x 20 cm, ideális közepes méretű projektekhez.

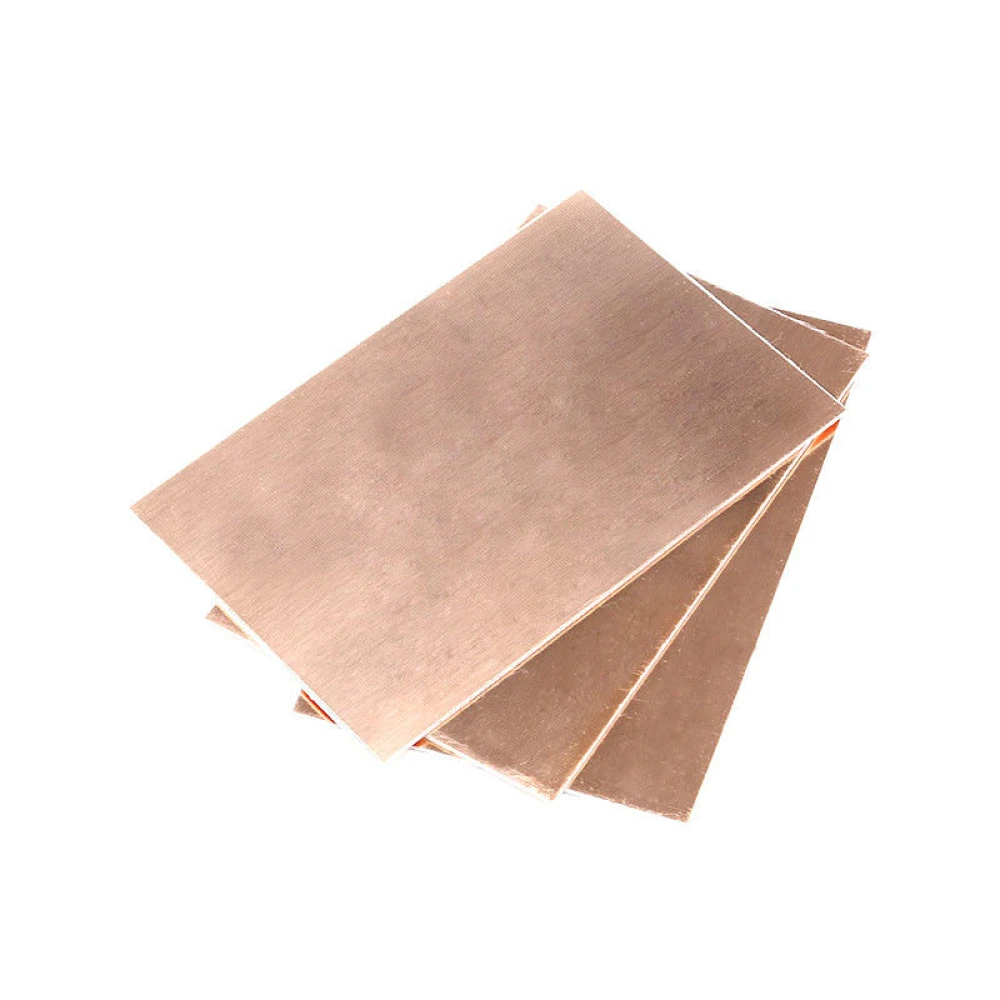

- Vastagság: 1.5 mm, amely merevséget és stabilitást biztosít a lapnak.
- Rétegek: Egy rézréteg, tökéletes egyszerű és alacsony költségű áramkörökhöz.
- Kivitel: Réz bevonat a kiváló elektromos vezetőképességért.
Felhasználás és alkalmazások:
Ez a PCB lap ideális hobbi felhasználóknak és szakembereknek, akik saját nyomtatott áramköreiket szeretnék elkészíteni elektronikai projektekhez, prototípusokhoz vagy javításokhoz. Mérete és tulajdonságai alkalmassá teszik elektronikai eszközökhöz, oktatási kísérletekhez és DIY fejlesztésekhez.
Kompatibilitás:
Kompatibilis a PCB lapokhoz használt általános maratási és forrasztási technikákkal. Használható szabványos elektronikai alkatrészekkel felületszerelt vagy furatszerelt szereléshez, amennyiben a kialakítás egyoldalas.
A satkit-tel egy megbízható terméket kap, amely megfelel a DIY elektronika minőségi követelményeinek. Használja ki ezt a 15x20cm egyoldalas réz PCB lapot, hogy könnyedén és pontosan készíthessen egyedi áramköröket.
- Tartós és ellenálló FR4 üvegszálas anyag
- 15 x 20 cm-es méret közepes projektekhez
- 1.5 mm vastagság a lap merevségéért
- Egyetlen rézréteg a vezetőképességért
- Ideális DIY projektekhez és elektronikai prototípusokhoz
Vásárlói kérdések és válaszok
Milyen előnye van annak, ha egyoldalas, üvegszálas FR4 PCB lapot választunk a bakelithez hasonló alternatívák helyett?
Az üvegszálas FR4 lap jobb mechanikai szilárdságot, nagyobb hőtűrést és kisebb nedvességfelvételt kínál a bakelithez képest. Ez nagyobb megbízhatóságot biztosít prototípusoknál és mérsékelten agresszív környezetben használt áramköröknél. Ugyanakkor a bakelit elegendő lehet alacsony költségű, kevésbé szigorú elektromos követelményű szerelésekhez is.
Mekkora pontosan a réz és az FR4 vastagsága ezen a lapon, és ez hogyan befolyásolja az áramvezetést?
Az ilyen lapokon a réz szabványos vastagsága általában 35 µm (1 oz/ft²), bár ez gyártási tételenként eltérhet. Az FR4 vastagsága 1,5 mm. A 35 µm-es réz megfelelően széles vezetősávok esetén akár 2–3 A áramot is képes vezetni túlmelegedés nélkül, ha a nyomvonal kialakítása ezt támogatja. Nagyobb áramokhoz vagy hőelvezetéshez részletes tervezési elemzés szükséges.
Könnyen vágható és fúrható a lap, hogy különböző méretű és formájú projektekhez igazítható legyen?
Igen, a lap kézifűrésszel vagy forgószerszámmal vágható, és FR4-hez való keményfém fúróval perforálható. Légzésvédelem használata szükséges, mivel az üvegszálpor irritáló. A 15 cm x 20 cm-es méret körülbelül ±0,5 mm tűrést enged.
Vonatkozik-e valamilyen biztonsági szabvány vagy besorolás erre a PCB anyagra?
A PCB-kben használt FR4 anyag általában megfelel az UL94-V0 lángállósági szabványnak, ami azt jelenti, hogy a gyújtóforrás eltávolítása után önkioltó. Ennek ellenére érdemes a gyártónál ellenőrizni, hogy ez a konkrét lap rendelkezik-e UL tanúsítvánnyal. Nem alkalmas nagyfeszültségű alkalmazásokhoz vagy 130°C feletti hőmérsékletre.
Milyen gyakorlatok ajánlottak a lap élettartamának meghosszabbítására és a kitett réz oxidációjának elkerülésére az ónozás előtt?
Javasolt a lapot kesztyűben kezelni, hogy elkerülje az ujjlenyomatokat, száraz helyen tárolni, és távol tartani a korrozív anyagoktól. Ha nem használja azonnal, a rézre felvitt vékony flux- vagy védőlakk-réteg csökkentheti az oxidációt. A maratás után rövid időn belül elvégzett ónozás vagy forrasztás jobb tapadást biztosít.
Milyen anyagból készült ez a PCB lap?
A lap FR4 üvegszálból készült, amely tartósságáról és ellenállóságáról ismert.
Mekkora a lap mérete és vastagsága?
A lap mérete 15 x 20 cm, vastagsága 1.5 mm.
Egyoldalas vagy kétoldalas a lap?
Ez egy egyoldalas nyomtatott áramköri lap réz bevonattal.
Milyen típusú projektekhez alkalmas ez a lap?
Ideális DIY projektekhez, prototípusokhoz és elektronikai javításokhoz, amelyek egyoldalas lapot igényelnek.
Kompatibilis a szokásos maratási és forrasztási technikákkal?
Igen, kompatibilis a PCB lapokhoz használt szabványos maratási és forrasztási technikákkal.
