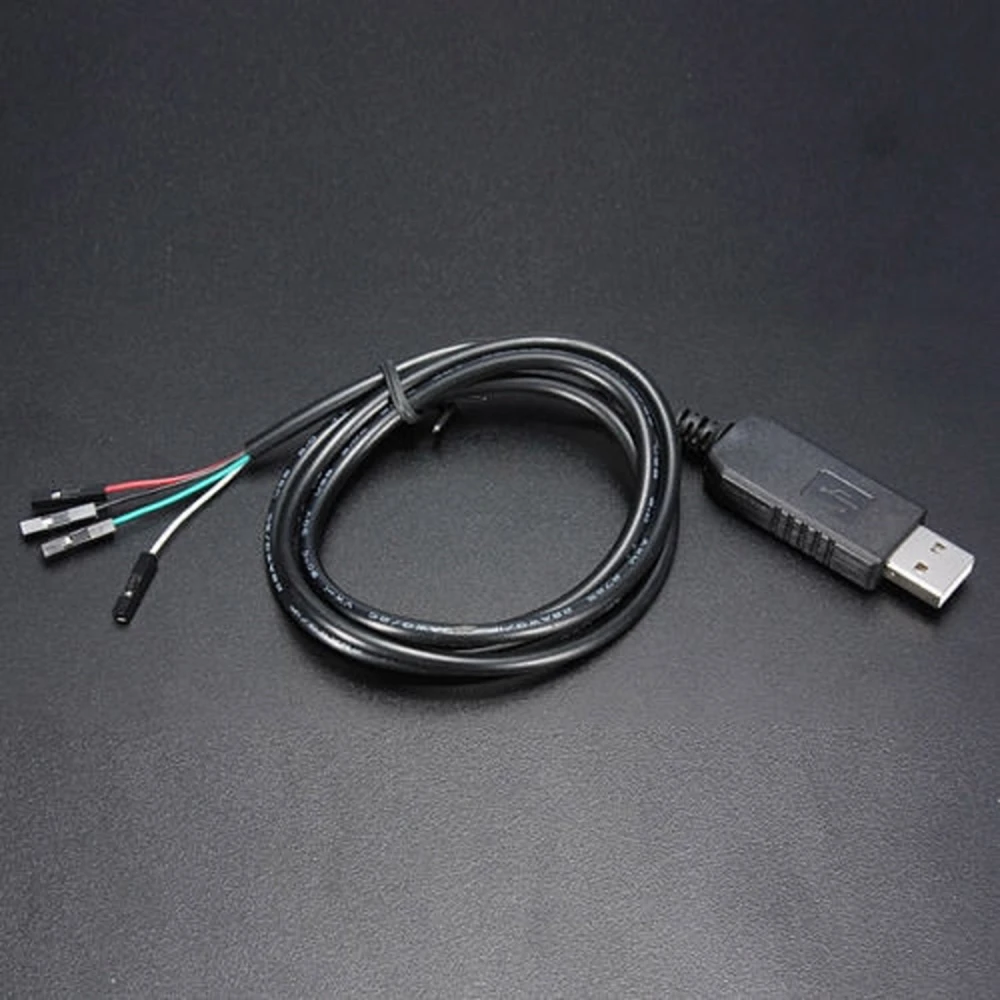

USB–RS232 TTL PL2303HX kábel adapter Arduinohoz
Márka: satkit
ÁFA-val (ÁFA nélkül: Ft790)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft963 | -4% |
| 10+ | Ft913 | -9% |
| 20+ | Ft752 | -25% |
A USB a RS232 TTL PL2303HX Cable Adaptador Arduino egy átalakító modul, amely lehetővé teszi RS232 TTL eszközök vagy fejlesztőpanelek (DEMO BRD) csatlakoztatását számítógéphez szabványos USB porton keresztül. Ez az adapter praktikus és hatékony megoldás azok számára, akik Arduino-val és más olyan elektronikai rendszerekkel dolgoznak, amelyek TTL soros kommunikációt igényelnek.
Fő jellemzők:
- Beépített chip: TTL COM PC-PL2303HX, amely megkönnyíti az automatikus átalakítást USB és RS232 TTL között.
- Csatlakozók: szabványos USB A apa és 4 tűs TTL csatlakozó az egyszerű integrációhoz.
- Kábel hossza: 1000 mm (39 3/8 pulgadas), amely rugalmasságot biztosít a csatlakoztatás során.
- Operációs rendszer kompatibilitás: kompatibilis Linux, Mac OS, WinCE, Windows XP, 2003, Vista és Windows 7 rendszerekkel. Nem kompatibilis Windows 8 és Windows 10 rendszerekkel.
- Kábel színei és funkciói:
- Fekete: GND (föld)
- Zöld: TXD (adatátvitel)
- Fehér: RXD (adatfogadás)
- Piros: VCC (5V tápellátás)
- Csatlakozási mód: három fő vezetéket (RX, TX, GND) és VCC tápellátást használ az egyszerű és biztonságos csatlakoztatáshoz.
- Fontos megjegyzés: A sérülések elkerülése érdekében a számítógéphez való csatlakoztatás előtt állítsa be a jumpert a 3.3V vagy 5.0V kimenet kiválasztásához a mikrovezérlő tápigénye অনুয.
Tipikus felhasználás:
- Fejlesztés és tesztelés Arduino lapokkal és más mikrovezérlőkkel.
- RS232 TTL eszközök csatlakoztatása modern, soros port nélküli számítógépekhez.
- Olyan elektronikai projektek, amelyek USB–TTL soros kommunikációt igényelnek.
Kompatibilitás és támogatás: Ez az adapter támogatja a Linux, Mac OS, WinCE és Windows (XP, 2003, Vista és 7) rendszereket. Windows 8 és Windows 10 alatt nem működik, ezért vásárlás előtt érdemes ellenőrizni az operációs rendszert. A Windowshoz szükséges PL2303 illesztőprogramok hivatalos oldalakról letölthetők.
A csomag tartalma:
- 1 x USB a RS232/TTL PL2303HX kábel adapter
Ez a termék ideális hobbi felhasználóknak és szakembereknek, akik megbízható megoldást keresnek RS232 TTL eszközök USB-n keresztüli számítógéphez csatlakoztatásához, különösen Arduino fejlesztési környezetben.
- Beépített TTL COM PC-PL2303HX chip az automatikus átalakításhoz
- USB A apa csatlakozó és 4 tűs TTL csatlakozó
- 1000 mm hosszú kábel a rugalmas csatlakoztatáshoz
- Kompatibilis Linux, Mac, WinCE, Windows XP, 2003, Vista és 7 rendszerekkel
- Nem kompatibilis Windows 8 és Windows 10 rendszerekkel
- Kábel színei: fekete (GND), zöld (TXD), fehér (RXD), piros (VCC 5V)
- Csatlakozás három fő vezetékkel: RX, TX, GND és VCC tápellátás
- Jumperrel választható 3.3V vagy 5.0V kimenet
- Ideális Arduino projektekhez és RS232 TTL eszközökhöz
Vásárlói kérdések és válaszok
Milyen előnyöket kínál a PL2303HX adapter más USB-TTL konverter chipekhez, például a CH340-hoz vagy az FT232RL-hez képest?
A PL2303HX kiemelkedik a régebbi operációs rendszerekkel való széles kompatibilitásával (Windows XP, Vista, 7, Linux és Mac), valamint a fejlesztőpanelekben való egyszerű használatával. Ugyanakkor az FT232RL chip általában jobb támogatást kap az újabb rendszereken és a driverfrissítéseknél, míg a CH340 olcsóbb, de néha kevésbé stabil hosszabb adatátvitel során. A PL2303HX akkor előnyös, ha a régebbi rendszerekkel való kompatibilitás kulcsfontosságú.
Milyen méretei, súlya és pontos tartalma van ennek az USB–RS232/TTL adapternek a dobozában?
Az adapter körülbelül 1000 mm hosszú kábelt tartalmaz, USB Type-A apa csatlakozóval és 4 tűs TTL csatlakozóval. A súlya jellemzően 50 g alatt van. A csomag kizárólag a PL2303HX adapterkábelt tartalmazza, további tartozékok nélkül.
Milyen eljárás ajánlott az adapter megfelelő csatlakoztatásához és telepítéséhez 3,3 V-os vagy 5 V-os mikrokontrollerrel?
Mikrokontrollerhez való csatlakoztatáskor győződjön meg róla, hogy a jumper a 3,3 V vagy 5 V szerinti beállításban van, és a csatlakoztatást csak akkor végezze el, amikor az adapter NINCS a számítógéphez csatlakoztatva (az áram okozta károk elkerülése érdekében). A soros kommunikációhoz általában a GND, TXD és RXD pineket használják. Csatlakoztatás előtt mindig ellenőrizze a logikai szintek egyezését.
Milyen gyakori problémák merülhetnek fel az ilyen adapterkábel használatakor, és hogyan lehet őket megoldani?
Gyakori problémák közé tartozik az illesztőprogramok inkompatibilitása újabb Windows-verziókban, a COM port felismerési hibája és a TX/RX jel felcserélése. A megoldáshoz használjon támogatott rendszert, töltse le a PL2303HX specifikus drivert, és ellenőrizze a jelek helyes bekötését (TX az RX-re és RX a TX-re). Az újabb Windows-verziókban a nem felismerésre általában nincs garantált megoldás.
Mely operációs rendszerekkel kompatibilis ez az adapter?
Kompatibilis Linux, Mac OS, WinCE, valamint Windows XP, 2003, Vista és 7 rendszerekkel. Nem kompatibilis Windows 8 és Windows 10 rendszerekkel.
Használhatom ezt az adaptert Windows 10 alatt?
Nem, ez az adapter nem működik Windows 8 és Windows 10 alatt a PL2303 illesztőprogramokkal való inkompatibilitás miatt.
Milyen hosszú az adapter kábele?
A kábel hossza 1000 mm (39 3/8 pulgadas), ami elegendő rugalmasságot biztosít a kényelmes csatlakoztatáshoz.
Milyen tűket tartalmaz a TTL csatlakozó?
Négy tűt tartalmaz: GND (fekete), TXD (zöld), RXD (fehér) és VCC 5V (piros).
Kell valamit beállítanom az adapter használata előtt?
Igen, a jumpert be kell állítani a megfelelő feszültségkimenet (3.3V vagy 5.0V) kiválasztásához, hogy elkerülje a csatlakoztatott eszköz sérülését.
