3 415 Ft
Raktáron

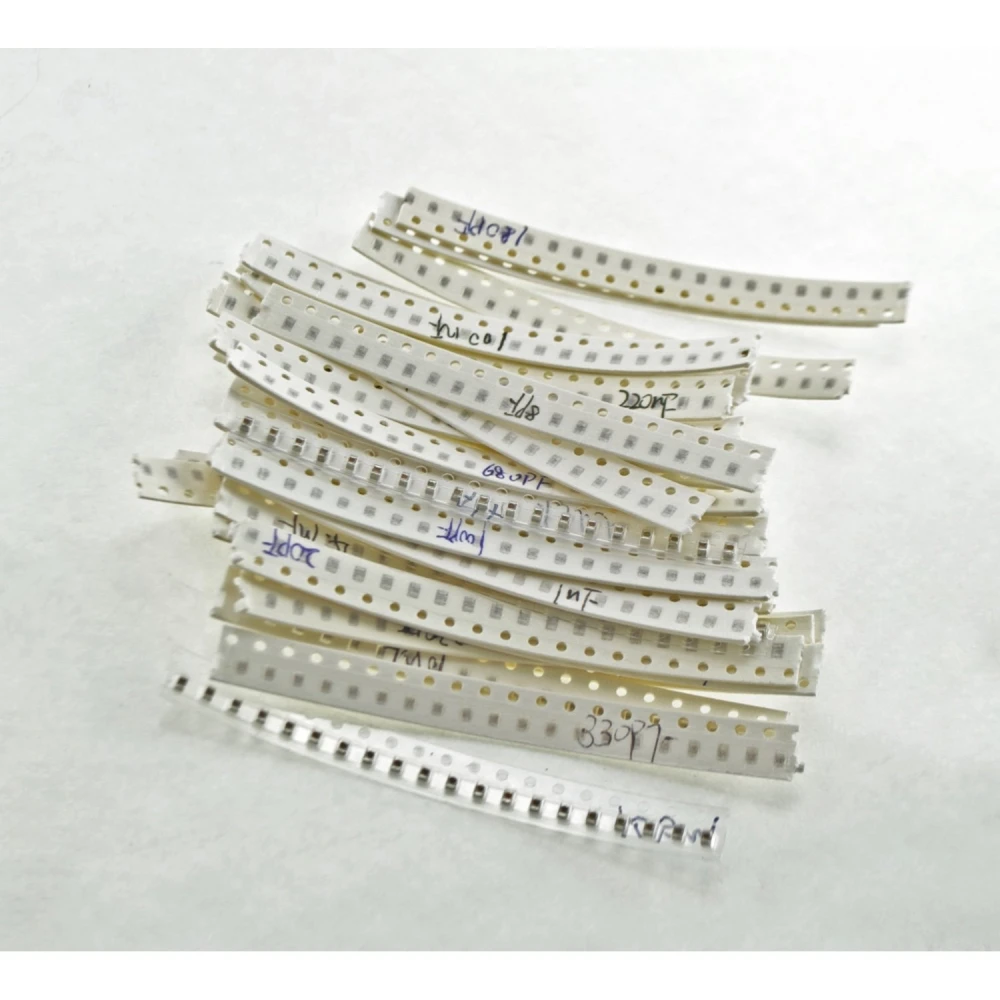

SMD 0603 kondenzátor készlet - 720 kondenzátor, 36 érték 1pF-től 10uF-ig
Márka: satkit
Mentés 4% Korábban: 3 559 Ft
3415Ft
ÁFA-val (ÁFA nélkül: 2 689 Ft)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | 2 963 Ft | -17% |
| 10+ | 2 726 Ft | -23% |
| 20+ | 2 531 Ft | -29% |
Raktáron - Azonnal szállítható
Normál szállítás
Ke, Ápr 28 - Csü, Ápr 30
Expressz szállítás
Pé, Ápr 24 - Hé, Ápr 27
30 napos visszaküldés
Ingyenes visszaküldés 30 napon belül
Biztonságos tranzakció
Share:
Ingyenes szállítás
Szállítás 1990 Ft-tól
Egyszerű visszaküldés
30 napos visszaküldési lehetőség
Biztonságos fizetés
100%-ban biztonságos fizetés
Minőségi garancia
Csak eredeti termékek
Ez a SMD 0603 kondenzátor készlet teljes megoldást kínál elektronikai hobbi- és profi felhasználóknak, akik egyetlen csomagban szeretnének széles értékválasztékot. Összesen 720 kondenzátorral, 36 különböző értékre osztva, ez a készlet ideális felületszerelt (SMT) projektekhez és elektronikus áramkörök javításához.
Fő jellemzők:
- Méret: SMD 0603, szabványos felületszerelt kivitel.
- Teljes mennyiség: 720 kondenzátor.
- Tartalmazott értékek: 36 különböző érték, 1pF-től 10uF-ig, értékenként 20 darabbal.
- Jelölés: Minden érték jól jelölve, az egyszerű azonosítás és a gyors használat érdekében.
Konkrétan tartalmazott értékek (értékenként 20 darab):
- 1pF, 4.7pF, 8pF, 10pF, 15pF, 18pF, 20pF, 22pF, 30pF, 47pF, 68pF, 100pF, 150pF, 180pF, 220pF, 330pF, 470pF, 680pF, 1nF, 2.2nF, 3.3nF, 4.7nF, 10nF, 22nF, 33nF, 47nF, 68nF, 100nF, 220nF, 330nF, 470nF, 1uF, 2.2uF, 4.7uF, 10uF.
Tipikus felhasználás:
- SMT elektronikus áramkörök szerelése és javítása.
- Elektronikai projektek prototípus-készítése és fejlesztése.
- Kondenzátorok cseréje elektronikai panelekben.
Kompatibilitás: Bármely olyan panellel vagy áramkörrel kompatibilis, amely 0603 méretű SMD kondenzátorokat használ. Ideális fogyasztói, ipari és oktatási elektronikához.
Ez a készlet kiváló választás azoknak, akik teljes és rendezett kondenzátor-válogatást keresnek különféle elektronikai alkalmazásokhoz. A satkit minőség megbízható és praktikus terméket garantál műhelyébe vagy laborjába.
- 720 db SMD 0603 kondenzátor felületszerelt használatra
- 36 különböző érték 1pF-től 10uF-ig
- Értékenként 20 db, összesen 720 kondenzátor
- Minden érték jól jelölve az egyszerű azonosításhoz
- Ideális elektronikai projektekhez, javításokhoz és prototípusokhoz
Vásárlói kérdések és válaszok
Milyen előnyt nyújt ezeknél a kondenzátoroknál a SMD 0603 formátum az 0805 vagy THT mérethez képest PCB-szerelésnél?
A SMD 0603 formátum a kompakt méreteinek köszönhetően (kb. 1,6 mm x 0,8 mm) nagyobb alkatrészsűrűséget tesz lehetővé a PCB-n. Az 0805-höz (2,0 mm x 1,25 mm) vagy a THT-hez képest a 0603 kisebb helyet igényel és csökkenti a parazita induktivitást, így kisebb panelek és jobb nagyfrekvenciás viselkedés érhető el, bár a kézi kezelés nagyobb pontosságot és megfelelő szerszámokat igényel.
Milyen dielektromos anyagból készülnek ezek a kondenzátorok, és ez hogyan befolyásolja a hőmérséklettel és feszültséggel szembeni stabilitásukat?
Bár a leírás ezt nem részletezi, az alacsony és közepes értékű SMD 0603 kondenzátorok általában többrétegű kerámiából készülnek, jellemzően X7R vagy NP0/C0G típusú dielektrikummal. Az NP0/C0G magas hőstabilitást és alacsony hőmérsékleti együtthatót kínál, míg az X7R nagyobb változékonyságot mutat, de nagyobb kapacitást tesz lehetővé azonos térfogat mellett. Ez befolyásolja a pontosságot és a viselkedést változó környezetben.
Mekkora maximális feszültségtartományt bírnak ezek a kondenzátorok, és ez hogyan befolyásolja a használatukat különböző áramkörökben?
A maximálisan elviselhető feszültség a kapacitásértéktől és a dielektrikum típusától függ, de 0603 esetén a tipikus tartomány 16 V-tól 50 V DC-ig terjed. Fontos az adott tétel datasheetjében ellenőrizni az egyes értékeket, mielőtt teljesítmény- vagy védelmi alkalmazásokban használná őket, mivel a feszültség túllépése korai meghibásodást okozhat.
Melyek a legjobb tárolási gyakorlatok ezeknél a SMD kondenzátoroknál, hogy elkerülhető legyen a nedvesség vagy oxidáció okozta probléma az idő során?
Javasolt a SMD kondenzátorokat légmentesen zárható tárolóban, száraz és szabályozott hőmérsékletű környezetben (15–25 °C) tartani, antisztatikus tasakokkal vagy szilikagéllal a nedvesség ellen. A hosszan tartó kitettség a kivezetések oxidációját és az elektromos jellemzők romlását okozhatja.
Prototípusprojektekhez vannak-e gyakorlati korlátai ezeknek a SMD 0603 kondenzátoroknak a kézi forrasztásánál a reflow használatához képest?
Igen, a SMD 0603 kézi forrasztása a méretük miatt összetett lehet; precíziós csipeszre és finom hegyű forrasztópákára van szükség (ideálisan ≤0,8 mm). A reflow egyenletesebb forrasztást és kisebb hőterhelést biztosít. Kézi forrasztásnál nagyobb a kockázata a kerámia test hőkárosodásának vagy a forraszanyag helytelen felvitelének.
Mekkora méretűek a készletben lévő kondenzátorok?
A kondenzátorok SMD 0603 méretűek, felületszerelt használatra alkalmasak.
Hány kondenzátort tartalmaz összesen a készlet?
A készlet összesen 720 kondenzátort tartalmaz.
Hány különböző értékű kondenzátor van a készletben?
36 különböző értéket tartalmaz, értékenként 20 darabbal.
Milyen típusú projektekhez megfelelő ez a készlet?
Elektronikai projektekhez, SMT áramkörök javításához és prototípusokhoz megfelelő.
A kondenzátorok fel vannak címkézve?
Igen, minden érték jól jelölve van az egyszerű azonosítás és használat érdekében.
