RS232 TTL átalakító kábel készlet megbízható, sokoldalú soros kapcsolatokhoz

Name: RS232 TTL átalakító kábel készlet megbízható, sokoldalú soros kapcsolatokhoz
Brand: satkit
SKU: H020302-RS232-TTL
Price: 2007.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

Ft2007

ÁFA-val (ÁFA nélkül: Ft1 580)

Mennyiségi kedvezmények

Mennyiség	Ár	Mentés
2+	Ft1 926	-4%
10+	Ft1 826	-9%
20+	Ft1 605	-20%

Korlátozott készlet

Normál szállítás Pé, Ápr 24 - Ke, Ápr 28

Expressz szállítás Sze, Ápr 22 - Csü, Ápr 23

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

A RS232 TTL átalakító kábel készlet hatékony megoldás az RS232 jelek TTL szintre (3.3 a 5.5V) alakítására, megkönnyítve a különböző jelszintű elektronikai eszközök közötti kommunikációt.

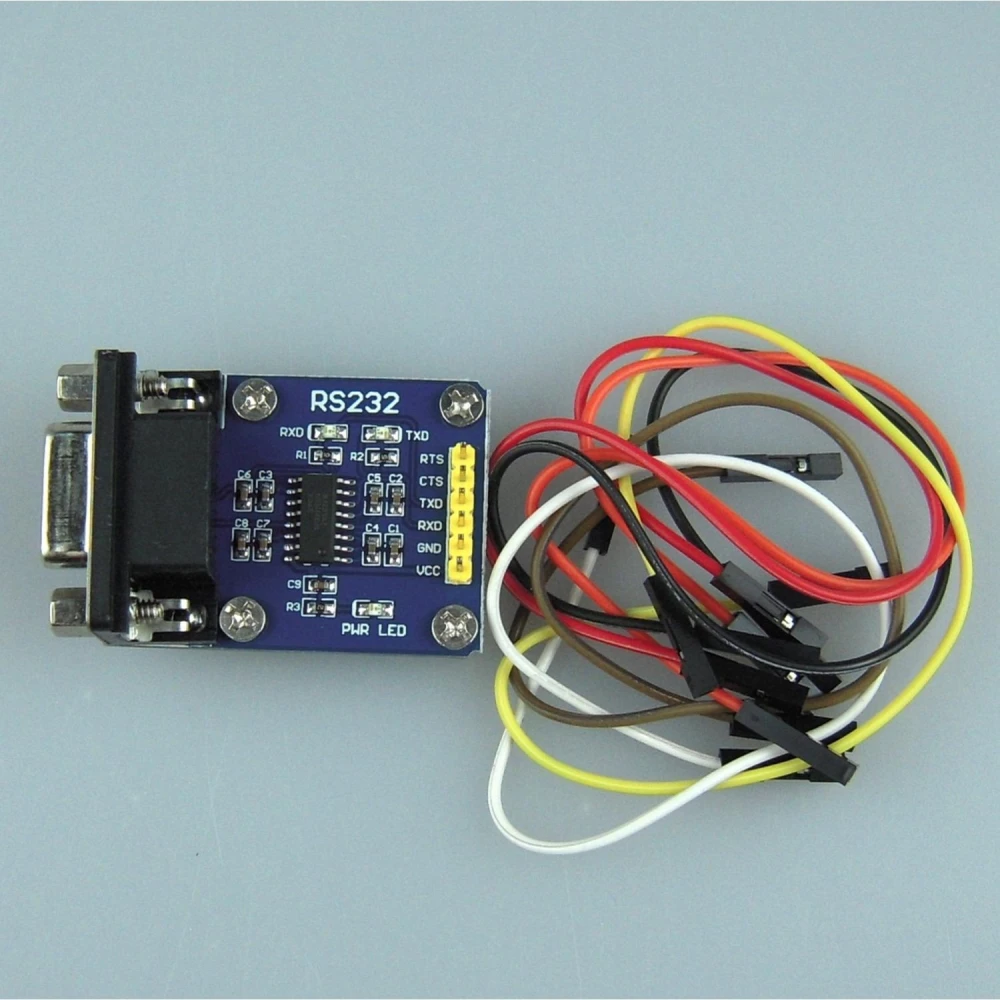

Ez a készlet egy kétoldalas, feliratozott nyomtatott áramköri lapot tartalmaz két rögzítőfurattal, összeszerelve és tesztelve a minőség és a működés biztosítása érdekében.

Eredeti MAX3232 chipet tartalmaz, amely megbízhatóságáról ismert a jelszint-átalakításban.
3V a 5.5V VCC tápfeszültséggel működik, így többféle alkalmazáshoz is illeszkedik.
Akár 250 kbit/s átviteli sebességet támogat, biztosítva a gyors és stabil kommunikációt.
Két meghajtóval és két vevővel rendelkezik a hatékony kétirányú kommunikációhoz.
Kompatibilis a számítógépek RS232 soros portjaival vagy USB-soros átalakítókkal.
DB9 apa-anya (straight through) soros kábel szükséges a számítógép RS232 portjához való csatlakoztatáshoz.

Tipikus felhasználási területek:

GPS egységek csatlakoztatása és kommunikációja.
Interfész XBOX konzolokhoz fejlesztéshez vagy diagnosztikához.
Microchip PIC és Basic Stamps mikrovezérlők programozása és kommunikációja.
Olyan elektronikai projektek, amelyek RS232 és TTL közötti jelszint-illesztést igényelnek.

Kompatibilitás: Ez az átalakító kompatibilis olyan eszközökkel, amelyek RS232 jeleket használnak és TTL kommunikációt igényelnek, beleértve elektronikai berendezéseket, mobiltelefonos rendszereket és más soros eszközöket.

Kompakt kialakításának és magas minőségének köszönhetően az RS232 TTL átalakító kábel készlet alapvető eszköz technikusok, fejlesztők és elektronika iránt érdeklődő hobbi felhasználók számára, akik megbízható megoldást keresnek a soros jelszint-átalakításhoz.

RS232 jelek átalakítása 3.3 a 5.5V TTL szintre
Eredeti MAX3232 chip a nagy megbízhatóságért
Akár 250 kbit/s átviteli sebesség
Két meghajtó és két vevő a kétirányú kommunikációhoz
Kompatibilis RS232 portokkal és USB-soros átalakítókkal
Kétoldalas, feliratozott nyomtatott áramköri lap rögzítőfuratokkal

Vásárlói kérdések és válaszok

Milyen előnyöket kínál a MAX3232 chip más, piacon elérhető RS232-TTL átalakítókhoz képest?

A MAX3232 chip szélesebb tápfeszültség-tartományban működik (3,3–5,5 V), alacsony az üzemi áramfelvétele, és nagy megbízhatóságot nyújt a logikai szintek átalakításában. A klasszikus MAX232 változattal ellentétben a MAX3232 képes együttműködni modern 3,3 V-os logikai rendszerekkel, így bővíti a kompatibilitást a mikrovezérlőkkel és a mai modulokkal.

Mik a modul fizikai méretei, és pontosan mit tartalmaz a készlet?

A modul mérete körülbelül 40 mm x 25 mm, súlya pedig kevesebb mint 20 g. A készlet tartalmazza az összeszerelt, MAX3232 alapú átalakítót, az összekötőkábelt és a TTL csatlakozó tüskéket. A PC RS232 portjához szükséges DB9-M/F kábel nem része a csomagnak.

Van-e ajánlott bekötési mód a kommunikációs hibák vagy a helytelen csatlakoztatásból eredő károk elkerülésére?

Javasolt először az RS232 oldalt csatlakoztatni a számítógép/fejlesztő portjához, és ellenőrizni a TTL oldali helyes pinoutot. A TX/RX felcserélése gyakori hibaforrás. A modul VCC lábát ne csatlakoztassa 5,5 V-nál magasabb feszültséghez, hogy elkerülje a MAX3232 károsodását. Mindig egyenes DB9-M/F kábelt használjon, ne keresztkábelt.

Megfelel-e az átalakító valamilyen elektromos biztonsági szabványnak vagy ESD-védelemnek?

A MAX3232 integrált áramkör rendelkezik belső ESD-védelemmel az IEC 61000-4-2 szabvány szerint, és az RS232 adatvonalakon tipikusan akár ±15 kV közvetlen kisülést is elvisel. A panel azonban nem tartalmaz további csatlakozószintű védelmet, ezért ipari környezetben fokozott óvatosság ajánlott.

Mire való az RS232 TTL átalakító kábel készlet?

Az RS232 soros jelek TTL szintre alakítására szolgál, lehetővé téve a különböző jelszintű eszközök közötti kommunikációt.

Milyen eszközökkel kompatibilis ez az átalakító?

Kompatibilis GPS egységekkel, XBOX konzolokkal, Microchip PIC mikrovezérlőkkel, Basic Stamps eszközökkel és más RS232 vagy TTL jelet használó eszközökkel.

Milyen típusú kábel kell az átalakító számítógéphez csatlakoztatásához?

DB9 apa-anya (straight through) soros kábel szükséges az átalakító számítógép RS232 portjához való csatlakoztatásához.

Mekkora az adatátvitel maximális sebessége?

A maximális sebesség akár 250 kbit/s, ami gyors és stabil kommunikációt biztosít.

Milyen feszültségtartományt támogat az átalakító?

3V és 5.5V VCC közötti tápfeszültséggel működik.
