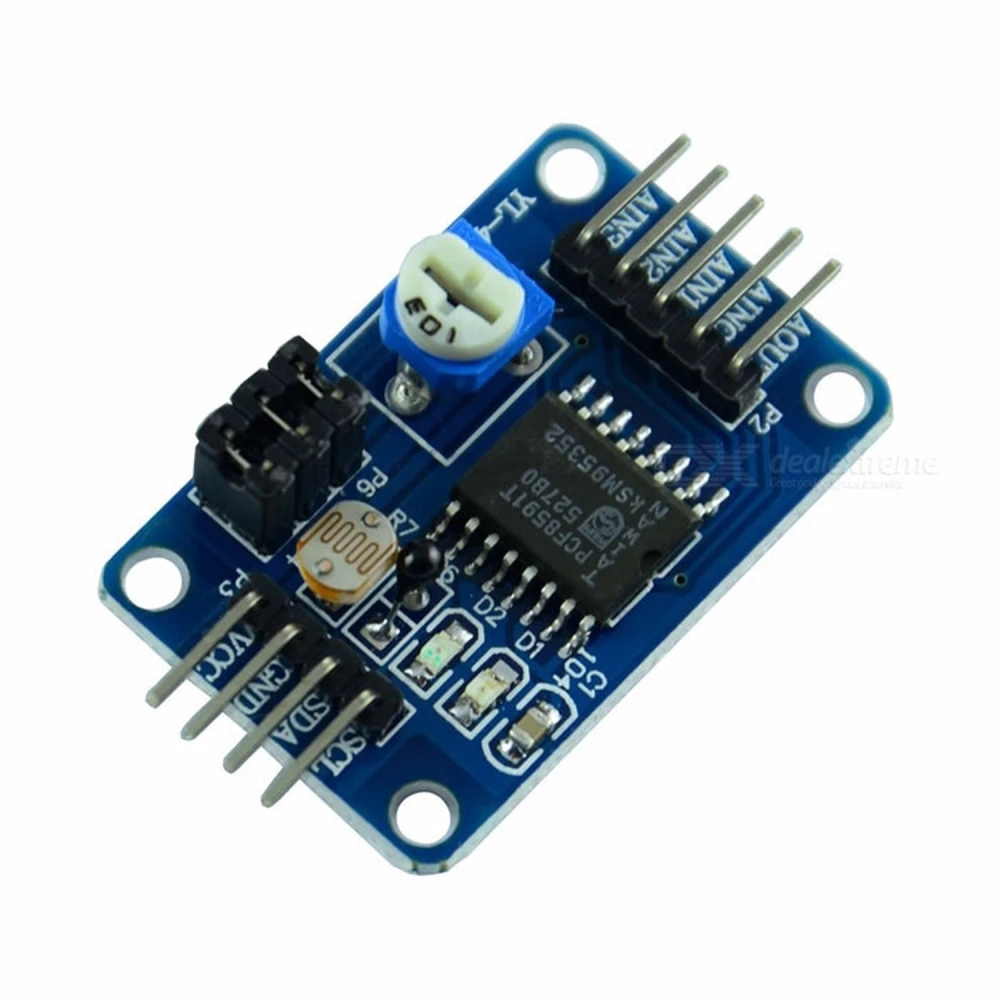

PCF8591 analóg-digitális átalakító Arduino kompatibilis elektronikai projektekhez

A PCF8591 analóg-digitális átalakító Arduino kompatibilis egy alapvető modul azok számára, akik mikrokontrollerekkel dolgoznak, és hatékony, megbízható módon szeretnének analóg jeleket digitálissá, illetve digitális jeleket analóggá alakítani. A modul a PCF8591 chipet használja, amely 8 bites AD/DA átalakítást kínál több fejlett funkcióval, megkönnyítve az elektronikai projektekbe való integrálást.

Fő jellemzők:

• Működési feszültség: 2.5V a 6V, különböző munkakörnyezetekhez megfelelő.
• Alacsony készenléti áramfelvétel: energiatakarékos projektekhez hatékony.
• I2C kommunikáció: soros bemeneti és kimeneti interfész, amely megkönnyíti az Arduino és más mikrokontrollerek csatlakoztatását.
• Hardveres címzés: 3 pin az I2C cím beállításához és a buszon lévő ütközések elkerüléséhez.
• Mintavételi frekvencia: az I2C busz sebessége határozza meg, így különböző igényekhez igazítható.
• Analóg bemenetek: 4 programozható bemenet, amelyek egyvégű vagy differenciális bemenetként is konfigurálhatók.
• Automatikus csatornaválasztás: automatikus léptetés a soros jelolvasás megkönnyítésére.
• Analóg feszültségtartomány: VSS-től VDD-ig, rugalmas bemeneti jelkezelést biztosítva.
• Beépített mintatartó áramkör: a jel stabilan tartásához az átalakítás során.
• 8 bites AD/DA átalakítás: szukcesszív közelítéssel a nagyobb pontosságért.
• DAC erősítés: állítható analóg kimenet olyan alkalmazásokhoz, ahol vezérlő analóg jelekre van szükség.

Műszaki adatok és a modul tartalma:

• PCF8591 chip alapú modul.
• Négy külső feszültségmérő bemenetet támogat (0-5V).
• Beépített fényérzékelőt tartalmaz a környezeti fényerő pontos méréséhez.
• Termisztort tartalmaz a környezeti hőmérséklet pontos méréséhez.
• Kék potenciométerrel rendelkezik a 0-5V bemeneti feszültség beállításához.
• LED jelzők az energiaellátáshoz és a DA kimenethez, megkönnyítve az állapot és a modul kimenetének vizuális ellenőrzését.
• PCB mérete: 3.6 cm x 2.3 cm, szabványos kétoldalas kialakítással és 3 mm-es rögzítőfuratokkal az egyszerű szereléshez.
• 1 fényérzékelőt és 4 db 20 cm-es DuPont kábelt tartalmaz a gyors csatlakoztatáshoz.

Tipikus felhasználások:

• Arduino projektek, amelyek analóg jelek olvasását és előállítását igénylik.
• Analóg szenzorok, például hőmérséklet, fény vagy feszültség mérése.
• Automatizálás és elektronikus vezérlés analóg és digitális jelekkel.
• Prototípusfejlesztés, ahol hatékony és kompakt AD/DA átalakításra van szükség.

Kompatibilitás: Ez a modul kompatibilis az Arduino lapokkal és más, I2C kommunikációt támogató mikrokontrollerekkel, így könnyen integrálható sokféle elektronikai projektbe.

A PCF8591 analóg-digitális átalakító Arduino gazdaságos és funkcionális megoldás azok számára, akik pontosságot és egyszerű használatot keresnek a jelátalakításban. Kompakt kialakítása és fejlett funkciói nélkülözhetetlen kiegészítővé teszik fejlesztők és elektronikai hobbi felhasználók számára.

• Működési feszültség: 2.5V a 6V, rugalmas projekthasználathoz.
• Alacsony készenléti áramfelvétel az ენერგiatakarékos működéshez.
• I2C interfész az egyszerű kommunikációhoz Arduino és mikrokontrollerek között.
• Négy konfigurálható analóg bemenet különböző jeltípusokhoz.
• Automatikus csatornaválasztás a gördülékeny, soros leolvasáshoz.
• Beépített fényérzékelő és termisztor a pontos környezeti mérésekhez.
• LED jelzők az energiaállapot és a DA kimenet egyszerű ellenőrzéséhez.
• Kompakt méret: 3.6cm x 2.3cm, rögzítőfuratokkal a biztonságos szereléshez.
• DuPont kábelek a gyors és egyszerű csatlakoztatáshoz.
