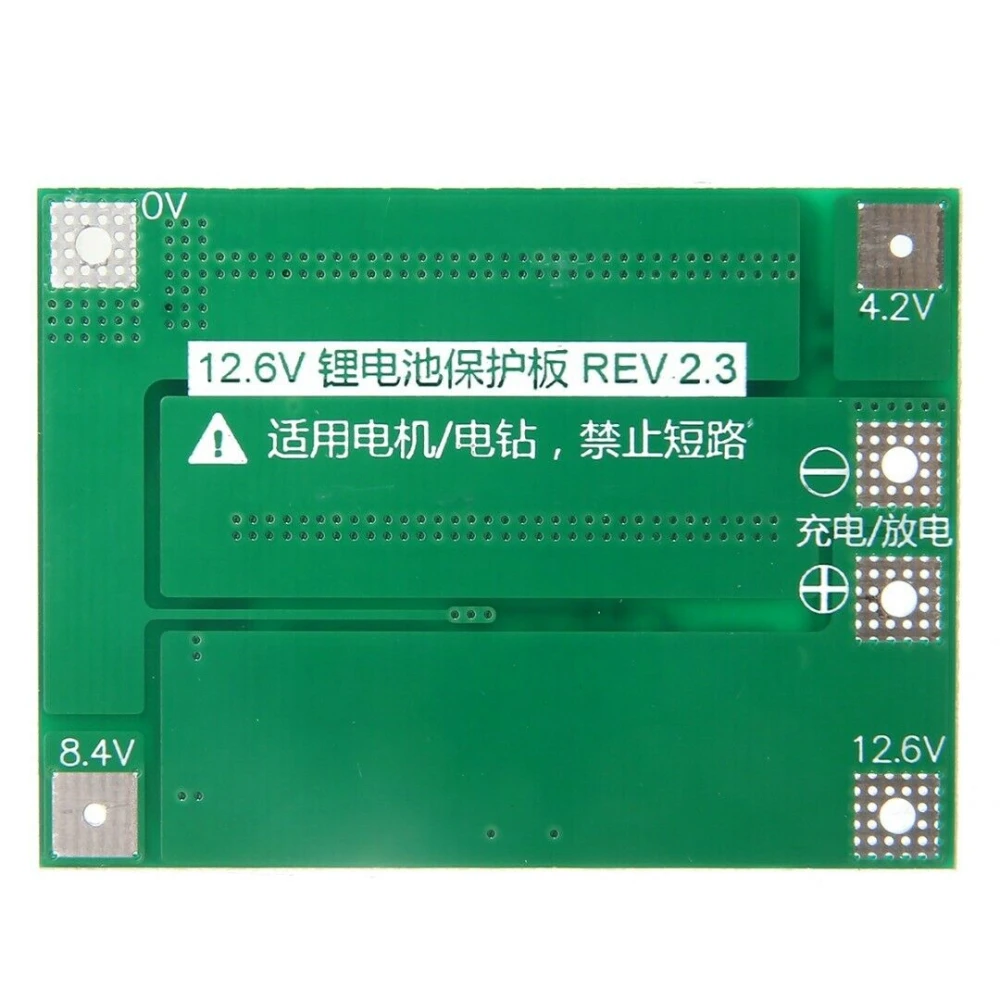

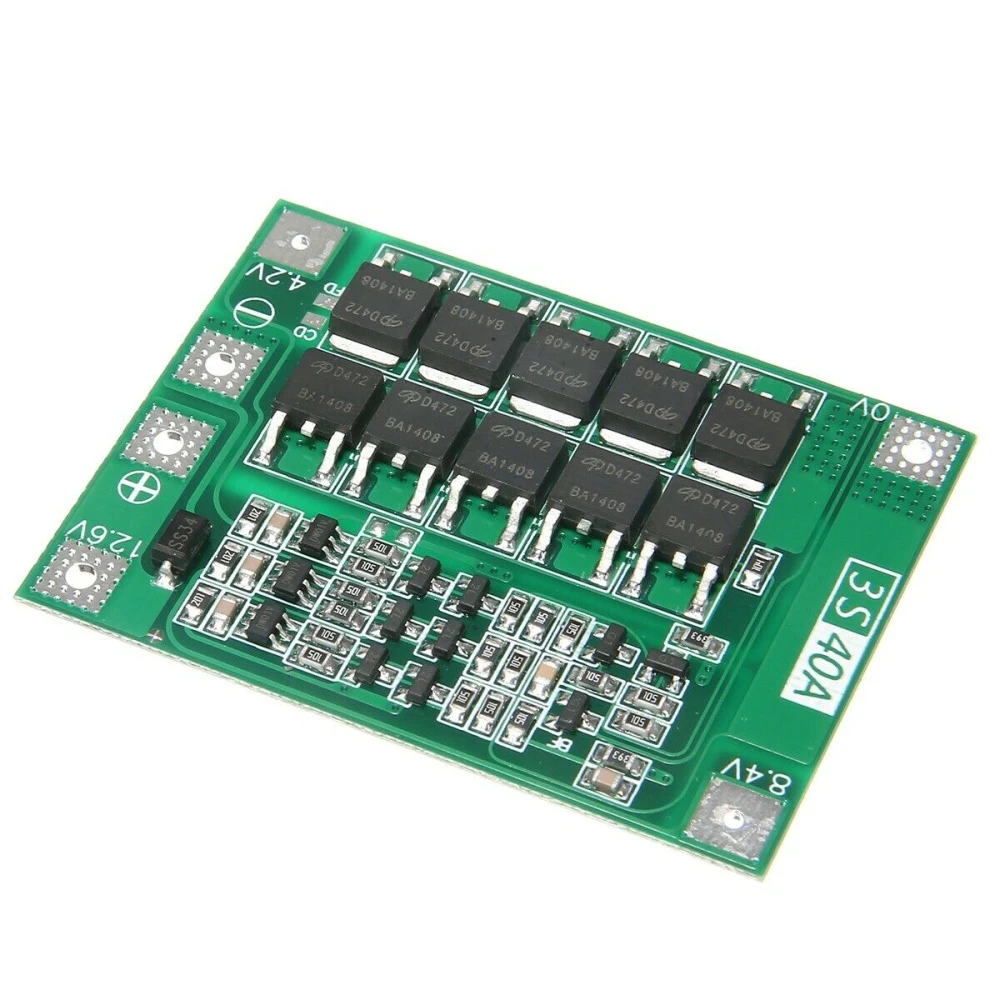

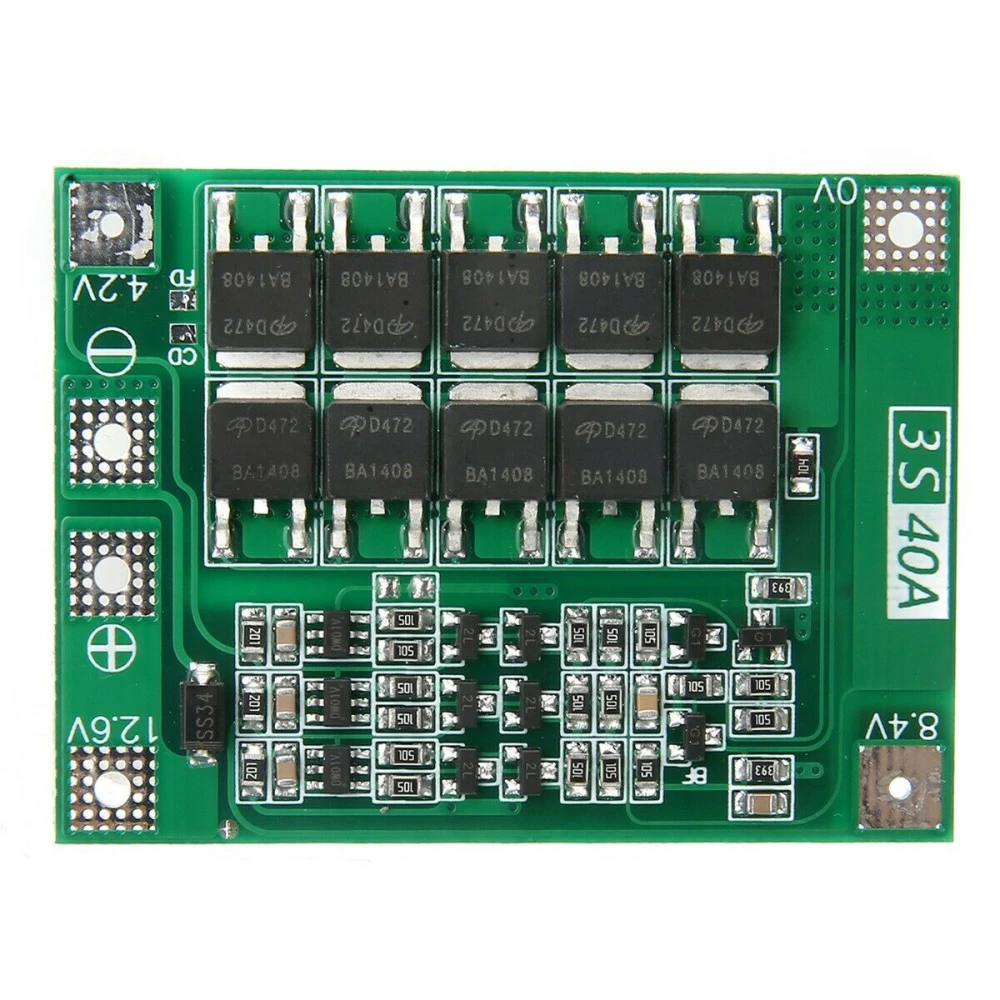

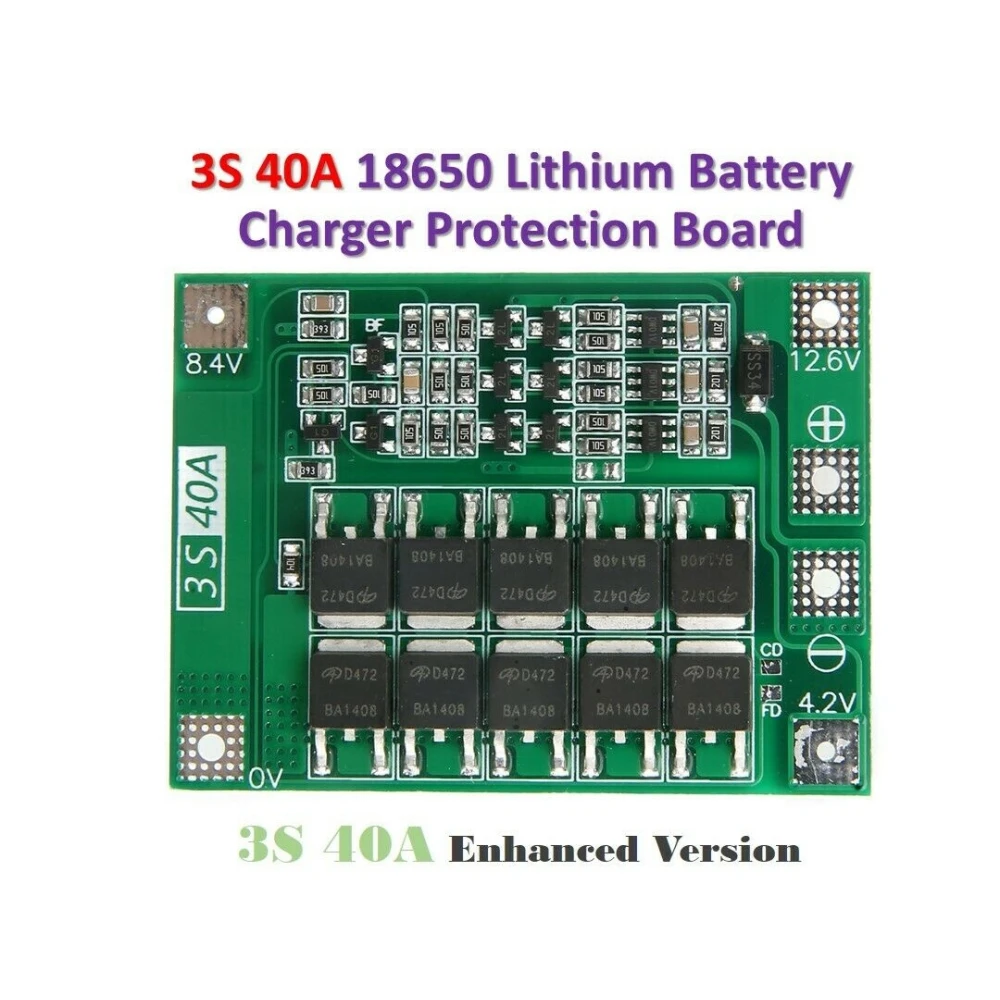

PCB 3S 40A védőpanel lítium akkumulátorhoz - továbbfejlesztett változat
Ez a PCB védőpanel egy fejlett megoldás, amelyet 3S konfigurációjú (három sorba kapcsolt cella) lítium akkumulátorok védelmére terveztek. Ideális 3,6V és 3,7V névleges feszültségű akkumulátorokhoz, beleértve az olyan elterjedt modelleket, mint az 18650, 26650 és a lítium-polimer akkumulátorok. A továbbfejlesztett kialakítás megbízható védelmet nyújt a túltöltés, a túlzott kisütés és a rövidzárlat okozta károk elkerülésére.
Fő jellemzők
- Névleges feszültség: Kompatibilis 3,6V és 3,7V lítium akkumulátorokkal.
- Töltési feszültség: 12,6V és 13,6V között.

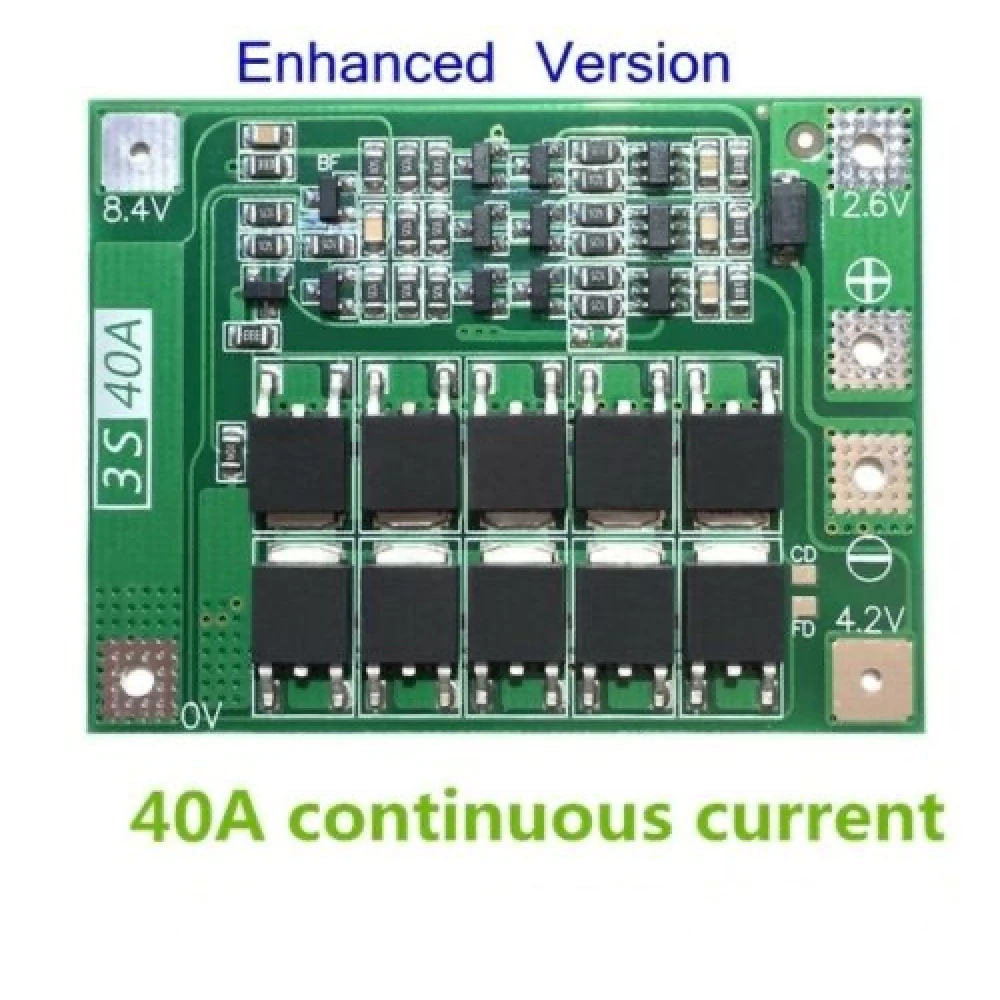

- Folyamatos kisütési áram: Akár 40A (ha a hűtési környezet nem բավáró, ajánlott csökkenteni az áramot).
- Folyamatos töltési áram: Akár 20A.
- Anyag: Kiváló minőségű PCB.
- Szín: Zöld.

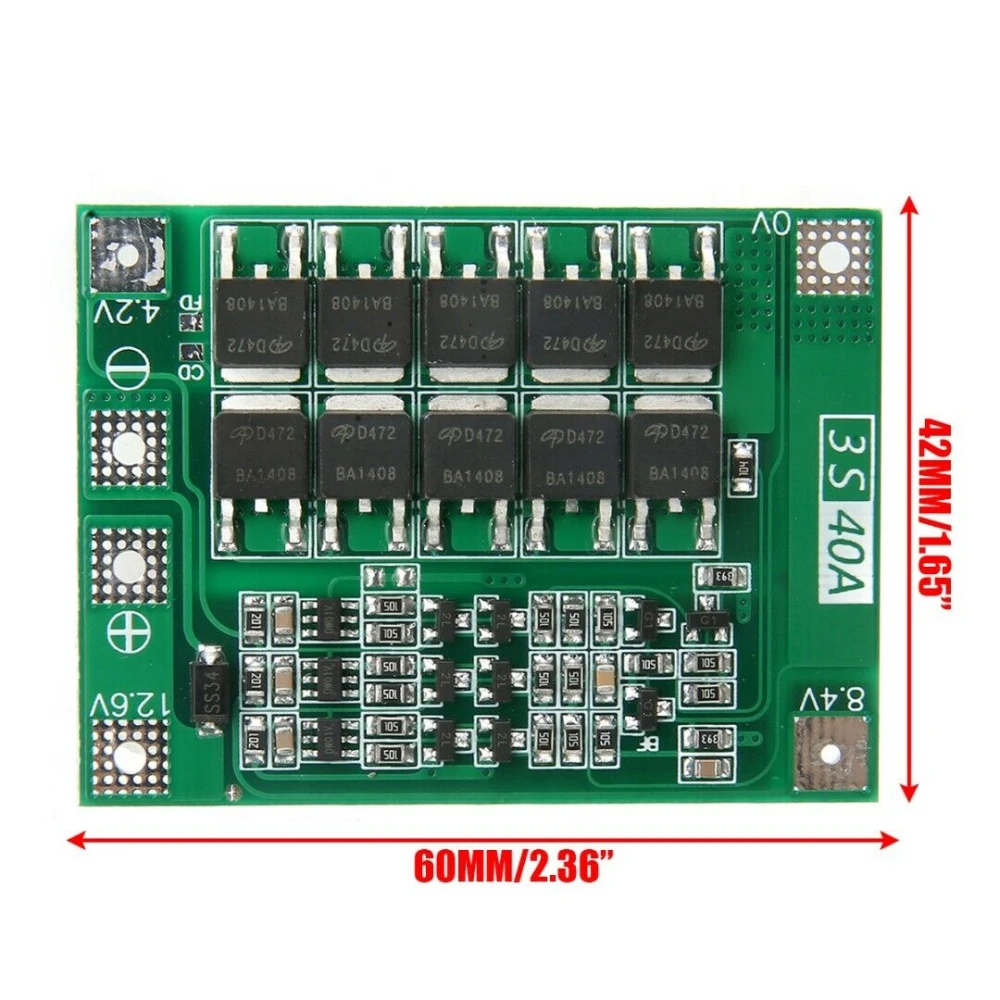

- Méret: 41 x 55 x 3.4 mm.
Műszaki adatok és használat

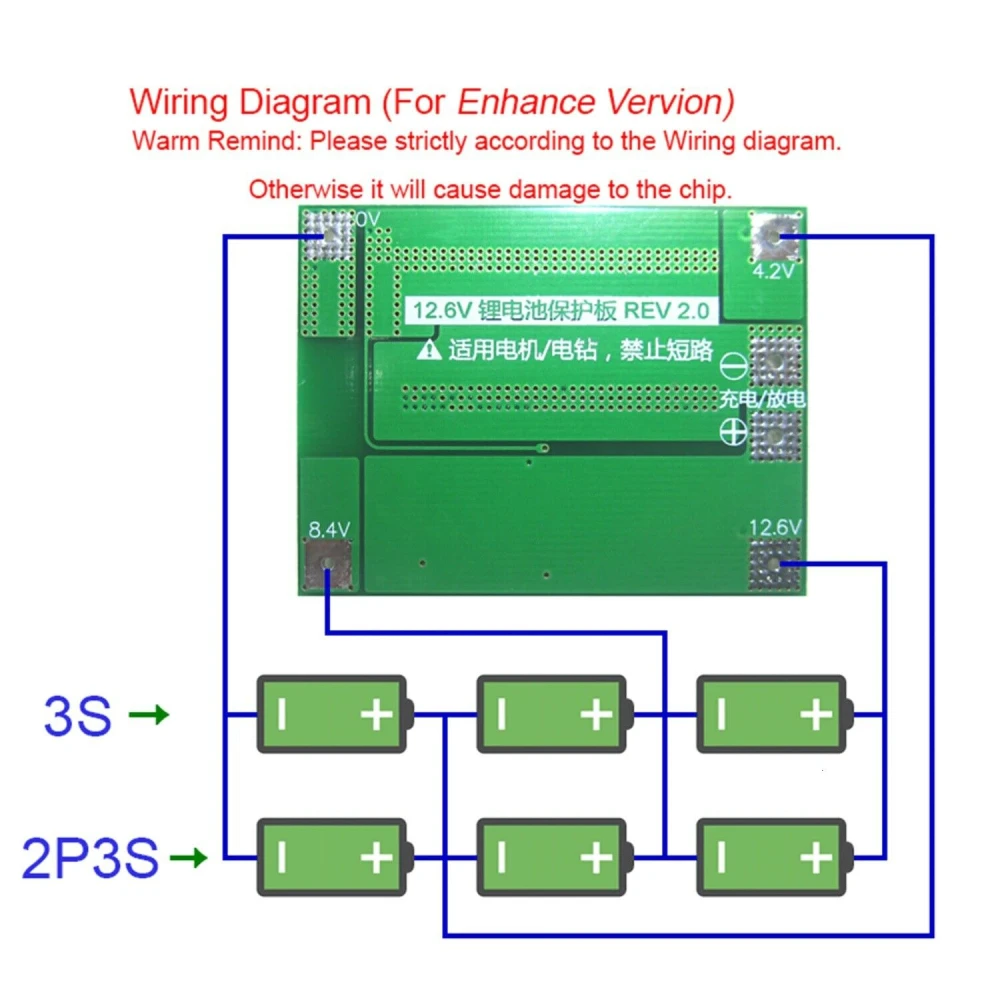

Sikeres indításhoz ajánlott három 15C-20C teljesítményű akkumulátort vagy hat 10C-15C teljesítményű akkumulátort használni. A bekötést szigorúan a 0V, 4,2V, 8,4V, 12,6V és 16,8V feszültségeket követő kábelezési rajz szerint kell elvégezni, szándékos rövidzárlat nélkül.
Terhelés mellett történő használatkor ajánlott egy 10uF és 100uF közötti kapacitású, 25V-nál nagyobb feszültségű nem poláris kondenzátort csatlakoztatni a pozitív és negatív csatlakozók közé, hogy elkerülhetők legyenek a visszaáramló feszültségcsúcsok, amelyek károsíthatják a rendszert.
Ha négy akkumulátorcsoportot kapcsolnak sorba, alapvető fontosságú, hogy minden csoport feszültsége azonos legyen. Ellenkező esetben az akkumulátorokat külön-külön kell feltölteni, mielőtt sorba kötnék őket.
A csomag tartalma
- 1 x továbbfejlesztett PCB 3S 40A védőpanel lítium akkumulátorhoz.
Kompatibilitás
Kompatibilis 3S lítium akkumulátorokkal, beleértve az 18650, 26650 modelleket és a 3,6V és 3,7V névleges feszültségű lítium-polimer akkumulátorokat.
Előnyök
- Hatékony védelem túltöltés és túlzott kisütés ellen.
- Nagy áramterhelhetőség igényes alkalmazásokhoz.
- Kompat és tartós kialakítás.
- Egyszerű telepítés az ajánlott bekötési rajz szerint.
- Kompatibilis 3S lítium akkumulátorokkal (3,6V és 3,7V), beleértve az 18650 és 26650 modelleket
- Folyamatos kisütési áram akár 40A a nagy teljesítményért
- Folyamatos töltési áram akár 20A a biztonságos töltéshez
- Kompakt méret: 41x55x3.4mm, zöld színben
- Tartalmazza az ajánlott kondenzátort a visszaáramló feszültségcsúcsok elkerülésére
- Az optimális indításhoz 15C-20C teljesítményű akkumulátorok szükségesek
- Bekötés a 0V-tól 16,8V-ig tartó kábelezési séma szerint
- Kiváló minőségű PCB anyag a tartósságért és védelemért
Vásárlói kérdések és válaszok
Mekkora a panel mérete és hozzávetőleges tömege, és mi van a csomagban?
A panel mérete 41 mm x 55 mm x 3,4 mm, zöld PCB kivitelben. A csomag tartalma kizárólag 1 darab védőpanel; kábelek, csatlakozók és nyomtatott kézikönyv nem tartozik hozzá. Az ilyen méretű panel tipikus tömege 25 g alatt van.
Milyen áramkorlátokat vagy túlmelegedési szempontokat kell figyelembe vennem a telepítés során?
Az ajánlott maximális folyamatos kisütési áram 40 A, a töltési áram pedig 20 A. Ha a szellőzés nem megfelelő, célszerű csökkenteni az áramot a PCB túlmelegedésének elkerülése érdekében. E határértékek túllépése a védelem idő előtti aktiválódását vagy a panel károsodását okozhatja. Javasolt biztonságos tartományban üzemeltetni, és az első használatok során ellenőrizni a hőmérsékletet.
Hogyan viszonyul ez a 3S 40A védőpanel az alacsonyabb áramerősségű standard modellekhez nagy fogyasztású helyzetekben?
Nagy fogyasztású helyzetekben ez a panel akár 40 A folyamatos kisütést is elbír, míg a standard modellek általában 10-20 A-t kínálnak. A nagyobb áramerősség lehetővé teszi nagyobb teljesítményű motorok és eszközök meghajtását, ugyanakkor olyan akkumulátorokat igényel, amelyek képesek ezt az áramot leadni (cellánként legalább 15C-20C). Igényes alkalmazásokban is használható, ha a hőmérsékleti határokat betartják.
Milyen típusú akkumulátorokkal kompatibilis ez a védőpanel?
Kompatibilis 3S lítium akkumulátorokkal, beleértve az 18650, 26650 modelleket és a 3,6V és 3,7V névleges feszültségű lítium-polimer akkumulátorokat.
Mekkora a panel által elviselt maximális kisütési áram?
A maximális folyamatos kisütési áram 40A, bár ha a hűtési környezet nem megfelelő, ajánlott csökkenteni.
Mire kell figyelnem a panel beszerelésekor?
Szigorúan követni kell a 0V, 4,2V, 8,4V, 12,6V és 16,8V feszültségeket tartalmazó bekötési rajzot, rövidzárlat nélkül. Emellett ajánlott nem poláris kondenzátort csatlakoztatni a visszaáramló feszültségcsúcsok elkerülésére.
Tartalmaz valamilyen kiegészítőt?
1 db továbbfejlesztett PCB 3S 40A védőpanelt tartalmaz. A töltés közbeni védelem javításához ajánlott egy nem poláris kondenzátor használata (nem tartozék).
Használhatok sorba kötve eltérő feszültségű akkumulátorokat?
Nem ajánlott. Ha a feszültségek nem azonosak, az akkumulátorokat külön-külön kell feltölteni, mielőtt sorba kötnék őket, hogy elkerülhetők legyenek a károk.
