ESP8266 4 csatornás WiFi relémodul távoli vezérléshez
Márka: satkit
3600Ft
ÁFA-val (ÁFA nélkül: 2 835 Ft)
Korlátozott készlet
Normál szállítás
Pé, Ápr 24 - Ke, Ápr 28
Expressz szállítás
Sze, Ápr 22 - Csü, Ápr 23
30 napos visszaküldés
Ingyenes visszaküldés 30 napon belül
Biztonságos tranzakció
Share:
Ingyenes szállítás
Szállítás 1990 Ft-tól
Egyszerű visszaküldés
30 napos visszaküldési lehetőség
Biztonságos fizetés
100%-ban biztonságos fizetés
Minőségi garancia
Csak eredeti termékek

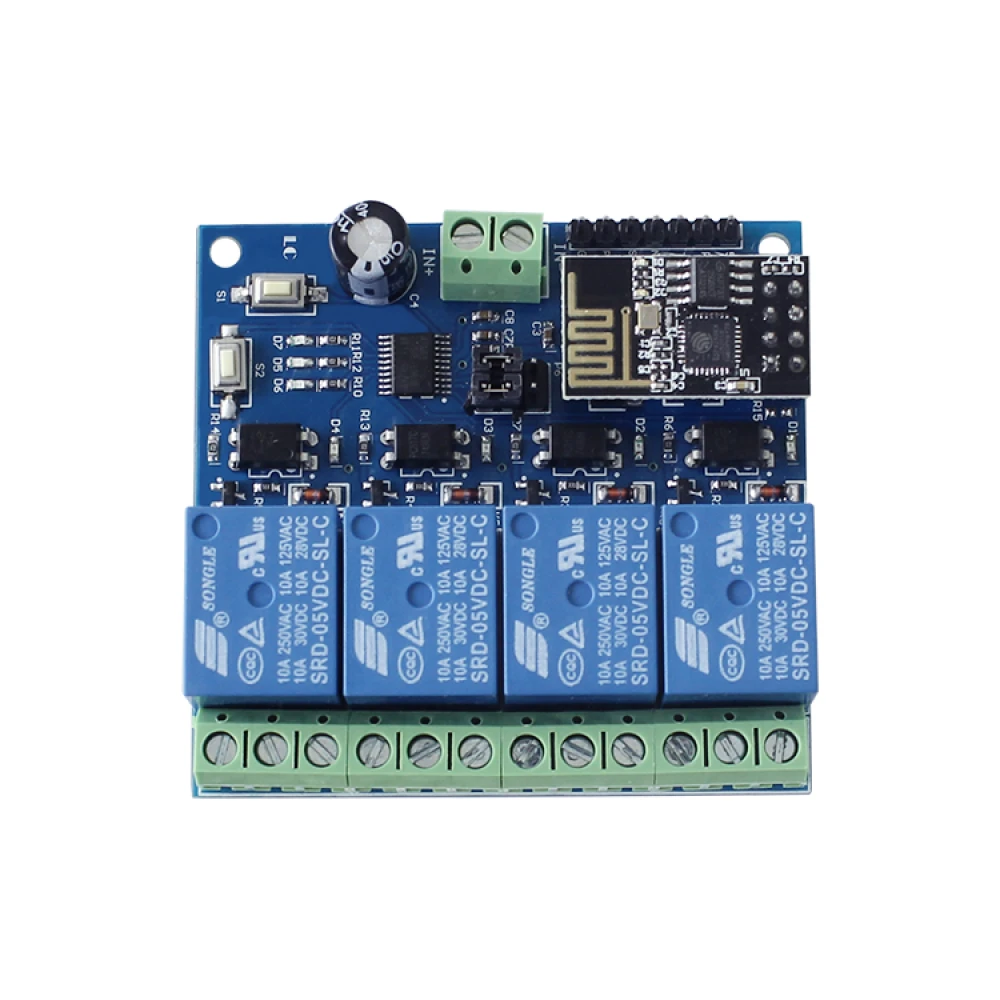

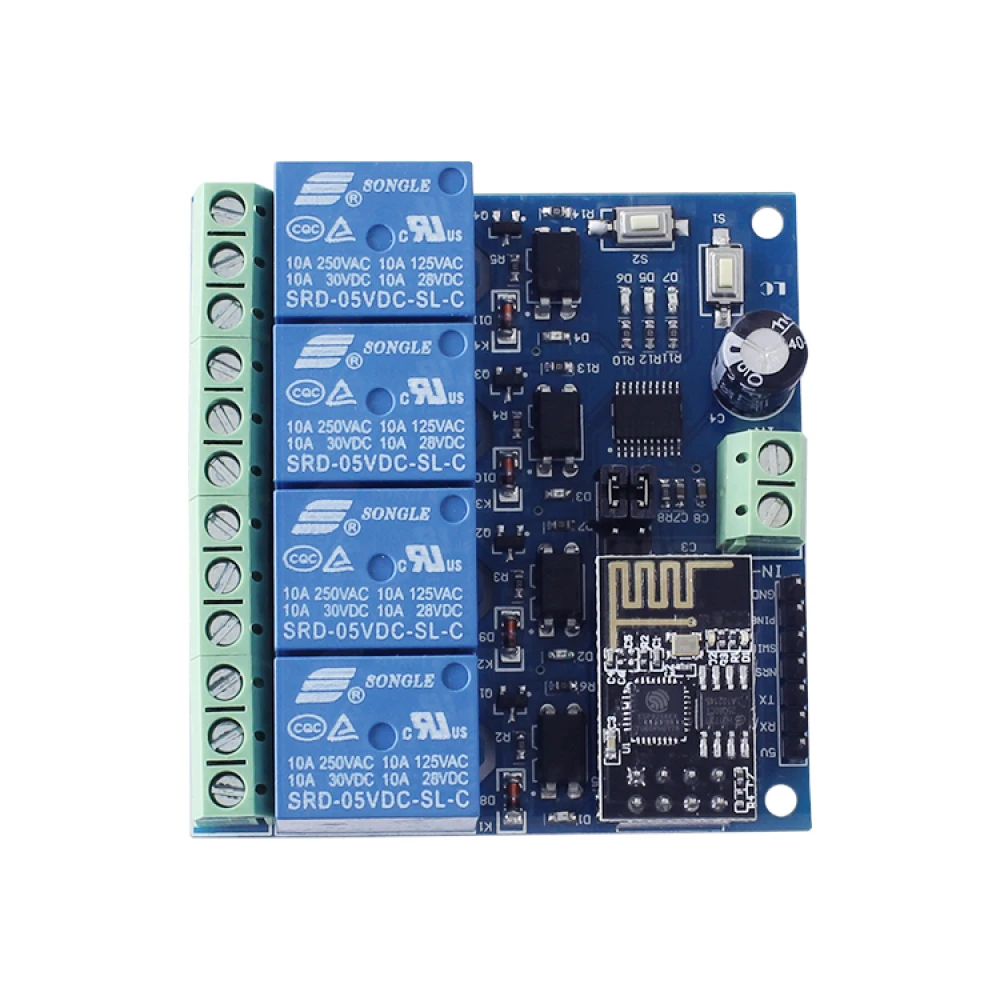

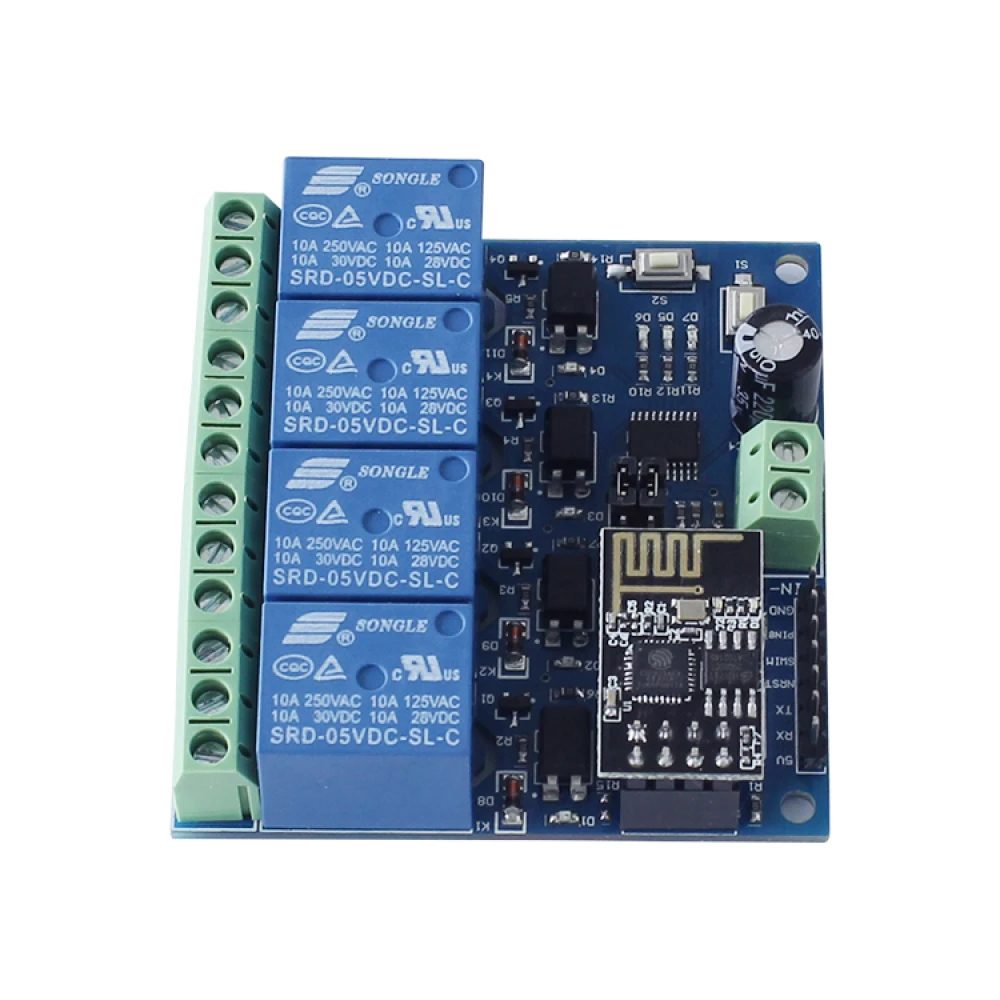

A módulo relé wifi 4 canales ESP8266 egy olyan eszköz, amely WiFi-kapcsolaton keresztül elektromos eszközök távoli vezérlésére készült, ideális okosotthon és intelligens otthon projektekhez. Ez a modul egy ESP-01 WiFi modult és egy 8 bites MCU-t tartalmaz, stabil és könnyen beállítható megoldást kínálva akár négy relé egyidejű vezérléséhez.
Fő jellemzők:
- Beépített, kiváló minőségű MCU és ESP-01 WiFi modul.
- Két működési mód: közvetlen mód telefon és modul között, vagy WiFi routeren keresztül.
- További funkcióként USB modul, ha az ESP-01 le van választva.
- Nyílt környezetben akár 100 méteres átviteli távolság.
- Egyszerű beállítás Smartconfig technológiával a WiFi fiók és jelszó megadásához.
- 12 V-os relé 10 A terhelhetőséggel 250 V AC és 30 V DC mellett, áramvédelemmel és nagy tartóssággal (akár 100,000 ciklus).
- LED jelzők a relék állapotához és a működési módokhoz.
- Négy leválasztó a nagy interferenciaállóság érdekében.
- UART interfész az MCU hibakereséséhez és programozásához.
- Kompat méret: 60 x 63 mm.
Műszaki adatok:
- Bemeneti feszültség: 12V (IN+, IN-)
- UART soros portok: 12V, GND, TX, RX

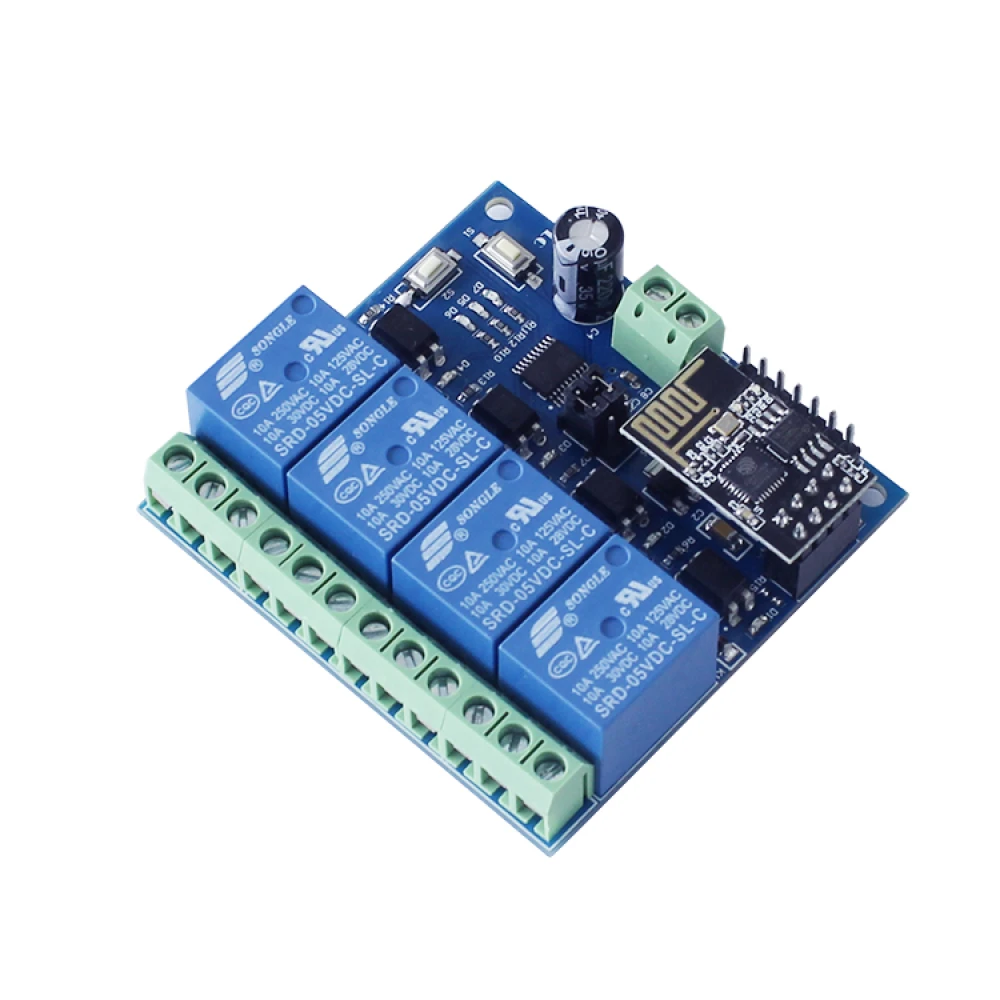

- Gombok: S1 módváltáshoz (alapértelmezett 1. mód), S2 resethez
- LED jelzők: D1-D4 a relékhez, D7 az 1. módhoz, D5 a 2. módhoz, D6 a kapcsolat állapotához

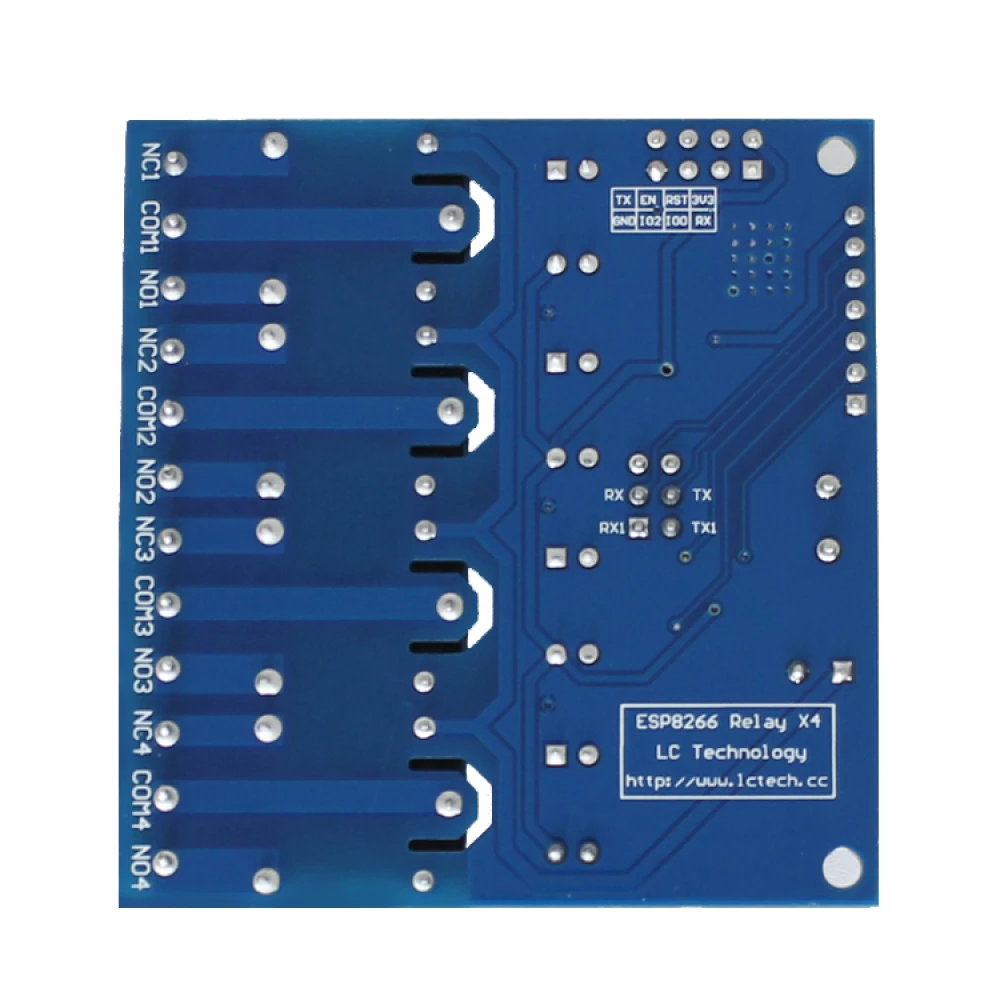

- Relé csatlakozók: COM1-COM4 (közös), NC1-NC4 (alaphelyzetben zárt), NO1-NO4 (alaphelyzetben nyitott)
Tipikus felhasználás és kompatibilitás:
Ez a modul tökéletes lámpák, háztartási gépek és más elektromos eszközök távoli vezérlésére okosotthon vagy IoT projektekben. Kompatibilis olyan mobilalkalmazásokkal, amelyek a WiFi-kapcsolatot és a TCP vezérlést kezelik, és könnyen integrálható Arduino-alapú rendszerekbe, valamint más, UART kommunikációt támogató mikrokontrollerekbe.
Vezérlési parancsok:
- Relék nyitása és zárása csatornánként meghatározott hexadecimális parancsokkal.
A csomag tartalma:
- 1 x ESP8266 4 csatornás 12V WiFi relémodul
Ezzel az ESP8266 4 csatornás WiFi relémodullal hatékony és megbízható automatizálási és távoli vezérlési megoldásokat valósíthatsz meg, megkönnyítve az elektromos eszközök kezelését okostelefonról, bármikor és bárhol a hálózati hatótávon belül.
- Akár 4 relé egyidejű vezérlése WiFi-n keresztül ESP8266-tal és 8 bites MCU-val.
- Két működési mód: közvetlen kapcsolat vagy WiFi routeren keresztül.
- 12V-os relé 10A terhelhetőséggel AC és DC terhelésekhez.
- Egyszerű beállítás Smartconfig technológiával mobilalkalmazásból.
- LED jelzők a relék állapotához és a működési módokhoz.
- Akár 100 méteres átviteli távolság nyílt környezetben.
- UART interfész az MCU hibakereséséhez és programozásához.
- Nagy interferenciaállóság a 4 beépített leválasztónak köszönhetően.
- Kompat méret: 60 x 63 mm, könnyű beépítés projektekbe.
- Kompatibilis mobilalkalmazásokkal IoT és okosotthon távoli vezérléshez.
Vásárlói kérdések és válaszok
Milyen terheléseket és mekkora teljesítményt képesek kezelni a modul reléi?
Mindegyik relé akár 10 A-t is elbír 250 V AC mellett, vagy 10 A-t 30 V DC mellett, ami csatornánként legfeljebb 2500 W váltóáramú vagy 300 W egyenáramú ajánlott terhelésnek felel meg. A modul élettartamának és biztonságának megőrzése érdekében ezeket a határokat nem szabad túllépni.
Mit tartalmaz a csomag, és mekkora a modul fizikai mérete?
A csomag tartalmazza a négy relés panelt, az ESP-01 WiFi modult és a csatlakozókat. A panel mérete 60 mm x 63 mm. Tápkábelek és védőház nem tartozék. A hozzávetőleges súly 75 g.
Kompatibilis-e a 12 V-tól eltérő tápfeszültséggel, és mi történik, ha 5 V-ra kötjük?
A modul 12 V-os tápellátásra készült az IN+/IN- bemeneten. Ha 5 V-tal táplálják, a relék nem működnek megfelelően, és az ESP-01 működését is megakadályozhatja. A károsodás vagy hibás működés elkerülése érdekében nem javasolt.
Mi történik áramszünet vagy feszültségesés esetén? Elvész a WiFi beállítás?
A modul Smartconfig technológiát használ a WiFi adatok beállítására és memóriában történő tárolására. Áramszünet után a konfiguráció megmarad, így csak teljes visszaállítás esetén kell újrakonfigurálni.
Hogyan viszonyul az izolációs és zavarvédelmi képessége más hasonló relémodulokhoz?
Ez a modul négy optocsatolót és csatornánként védődiódákat tartalmaz, ami csökkenti az elektromágneses zavarok és áramcsúcsok kockázatát. Ez előnyös helyzetbe hozza az olcsó, optocsatoló nélküli modulokkal szemben, különösen ipari környezetben vagy motorok mellett.
Milyen tápfeszültség szükséges a relémodulhoz?
A modul működéséhez 12V bemeneti feszültség szükséges.
Hány relécsatornája van a modulnak?
A modul négy relécsatornával rendelkezik különböző eszközök vezérléséhez.
Hogyan vezérelhető a relémodul?
Mobilalkalmazással vezérelhető, amely WiFi-n keresztül csatlakozik a modulhoz a helyi hálózaton belül.
Kompatibilis az Arduino-val?
Igen, a modul UART interfészen keresztül integrálható Arduino rendszerekkel programozáshoz és vezérléshez.
Mekkora a maximális WiFi átviteli távolság?
Nyílt környezetben a maximális átviteli távolság körülbelül 100 méter.
