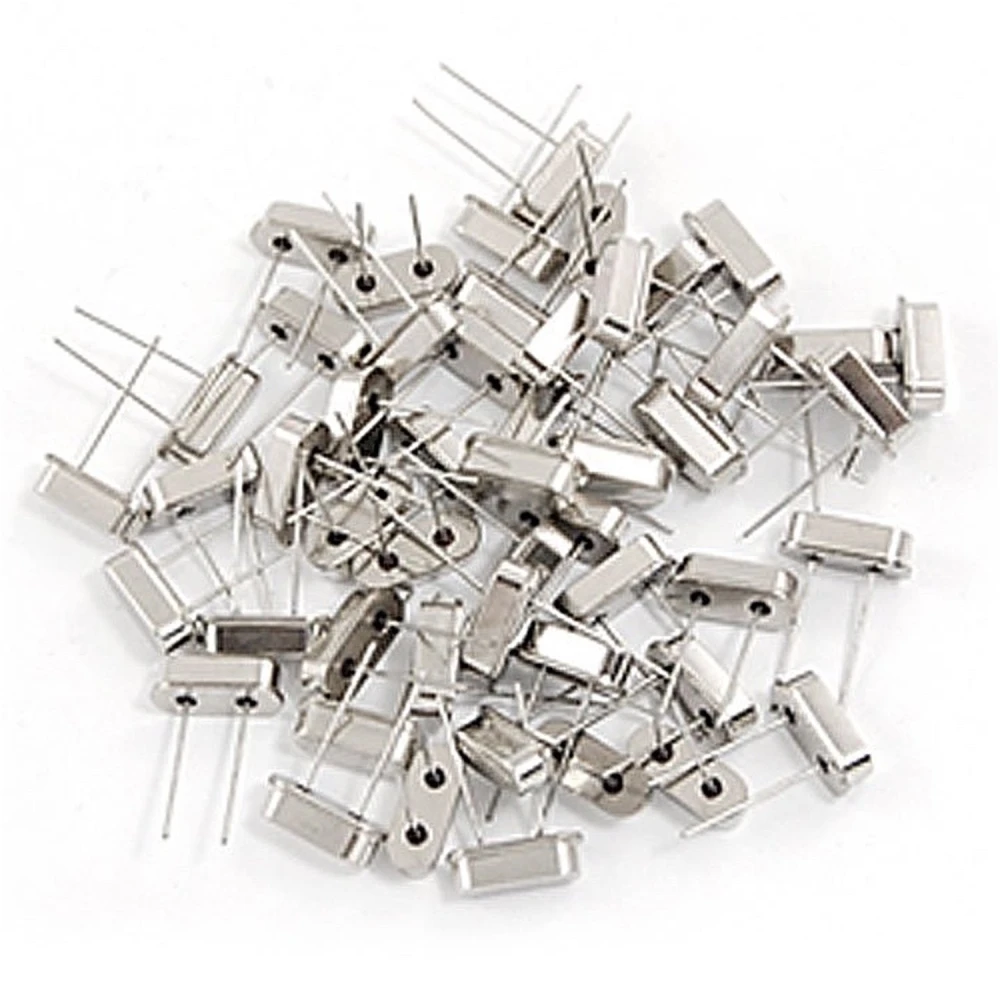

50 db-os HC49S кварc oszcillátor kristály készlet, 10 érték 6MHz–40MHz

Name: 50 db-os HC49S кварc oszcillátor kristály készlet, 10 érték 6MHz–40MHz
Brand: satkit
SKU: G0X0203-pack-cristales
Price: 2315.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

2315Ft

ÁFA-val (ÁFA nélkül: 1 823 Ft)

Mennyiségi kedvezmények

Mennyiség	Ár	Mentés
2+	2 222 Ft	-4%
10+	2 106 Ft	-9%
20+	1 852 Ft	-20%

Raktáron - Azonnal szállítható

Normál szállítás Ke, Ápr 28 - Csü, Ápr 30

Expressz szállítás Pé, Ápr 24 - Hé, Ápr 27

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

Ez a készlet 50 db HC49S tokozású кварc oszcillátor kristályt tartalmaz, 10 különböző értékben, 6MHz-től 40MHz-ig terjedő frekvenciákkal. Sokoldalú megoldás elektronikai hobbi- és profi felhasználóknak, akik projektekhez vagy javításokhoz széles frekvenciatartományra van szükségük.

Fő jellemzők:

50 db кварc oszcillátor kristály.
10 különböző frekvenciaérték: 6MHz, 8MHz, 10MHz, 11,0592MHz, 12MHz, 16MHz, 24MHz, 24,576MHz, 25MHz és 40MHz.
HC49S tokozás, szabványos elektronikai paneles szereléshez.
Ideális oszcillátor áramkörökben, órákban, mikrovezérlőkben és más elektronikai eszközökben való használatra.

Műszaki adatok:

Frekvenciák: 6MHz-től 40MHz-ig, 10 meghatározott értékben.
Tokozás: HC49S.
Mennyiség: 50 db (frekvenciánként 5 db).

Tipikus felhasználás:

Elektronikai áramkörök szerelése és javítása, ahol кварc oszcillátorokra van szükség.
Prototípusok és elektronikai készletek fejlesztése.
Sérült кварcok cseréje elektronikai berendezésekben.

Kompatibilitás: Kompatibilis a legtöbb olyan panellel és elektronikai eszközzel, amely HC49S tokozású кварc kristályt használ.

Ez a készlet gazdaságos és praktikus választás azoknak, akik változatosságot és minőséget keresnek elektronikai projektjeikhez szükséges кварc oszcillátor kristályokból.

50 db HC49S кварc oszcillátor kristály.
10 frekvenciaérték 6MHz-től 40MHz-ig.
Frekvenciánként 5 db.
Szabványos HC49S tokozás az egyszerű szereléshez.
Elektronikai projektekhez és javításokhoz ideális.

Vásárlói kérdések és válaszok

Milyen méretűek és pontosan milyen tokban vannak ezek a kvarcok?

Minden kvarc szabványos HC49/S tokban érkezik, hozzávetőleg 11,5 mm hosszú, 4,7 mm széles és 3,5 mm magas méretekkel. A lábak hossza kb. 3,5 mm, a lábtávolság 4,88 mm. A HC49/S kompakt formátumnak számít, és a legtöbb DIP foglalattal és prototípuslappal kompatibilis.

Mekkora a tipikus frekvenciatűrés és a hőstabilitás ezeknél a kvarcoknál?

A HC49/S tokok tipikus frekvenciatűrése általában ±20 ppm és ±30 ppm között van 25 °C-on, a hőstabilitás pedig körülbelül ±30 ppm a -20 °C és 70 °C közötti tartományban. Javasolt a gyártói adatlap ellenőrzése minden konkrét tételnél, mivel ezek az értékek a származástól függően kissé eltérhetnek.

Szükséges ezekhez a kvarcokhoz külön terhelőáramkör, vagy közvetlenül használhatók bármely szabványos mikrovezérlővel?

Általában a HC49/S kvarcok 18 pF és 22 pF közötti tipikus terhelőkapacitásra vannak tervezve. A legtöbb mikrovezérlővel kompatibilisek, de az optimális pontosság érdekében ajánlott a terhelő kondenzátorokat a mikrovezérlő és a kvarc gyártói specifikációi szerint beállítani.

Fennáll-e sérülés veszélye forrasztás vagy kezelés közben, és milyen gyakorlatok ajánlottak a tartósság biztosításához?

A kvarc törékeny ütésre és túlzott hőmérsékletre. Javasolt 300 °C alatti hőmérsékleten, lábanként 3 másodpercnél rövidebb ideig forrasztani, hogy elkerülhetők legyenek a belső repedések. Az alkatrészeket a lábuknál fogva kezelje, kerülve az oldalirányú erőt vagy a csavaró terhelést. Az ESD-védelem (elektrosztatikus kisülés elleni védelem) szintén hozzájárul a termék élettartamának növeléséhez.

Milyen frekvenciákat tartalmaz ez a кварc kristály készlet?

10 frekvenciaértéket tartalmaz: 6MHz, 8MHz, 10MHz, 11,0592MHz, 12MHz, 16MHz, 24MHz, 24,576MHz, 25MHz és 40MHz.

Mire használhatók a кварc oszcillátor kristályok?

Elektronikai áramkörökben stabil frekvenciájú jelek előállítására használják, például órákban, mikrovezérlőkben és oszcillátorokban.

Milyen tokozásúak ezek a kristályok?

HC49S formátumú tokozásban vannak, amely szabványos elektronikai panelekhez.

Hány darab van egy frekvenciából?

A készlet 10 frekvenciaértékből mindegyikhez 5 darabot tartalmaz, összesen 50 kristályt.
