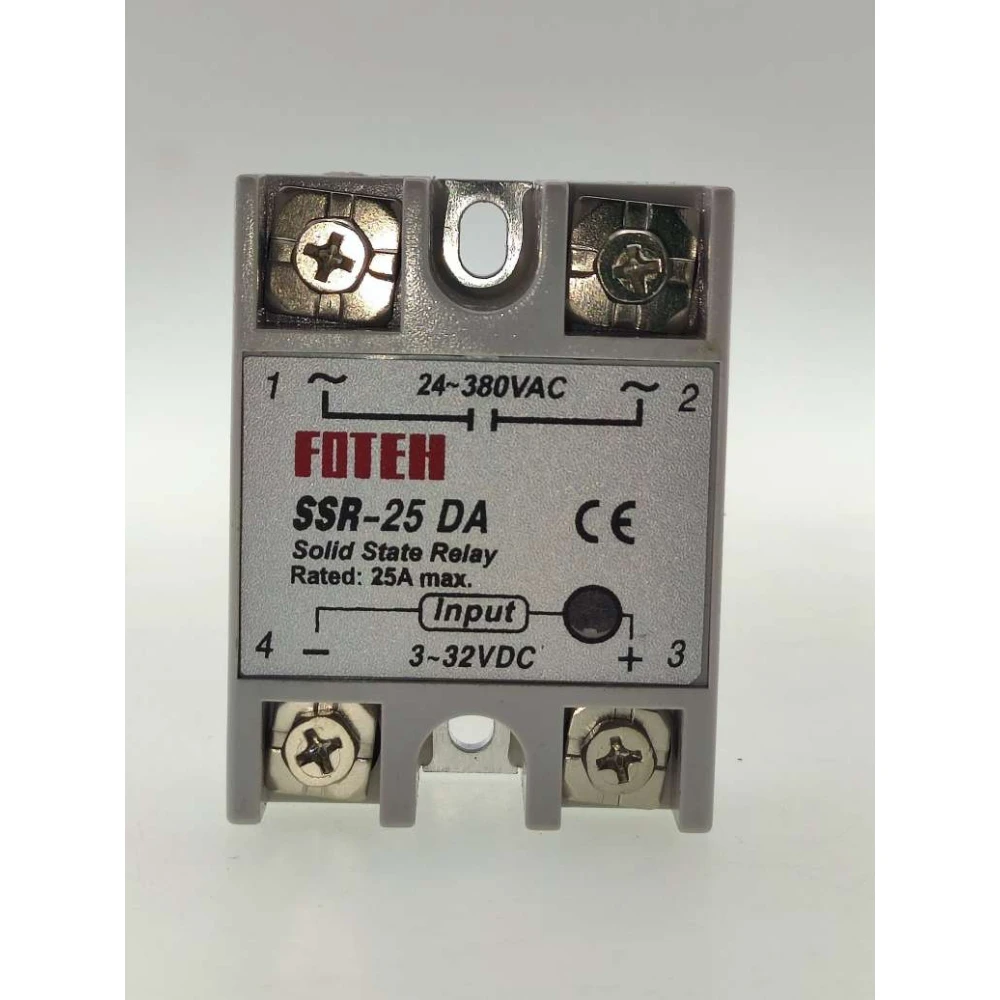

Fotek SSR-25 25A szilárdtest relé elektromos vezérléshez

A Fotek SSR-25 25A szilárdtest relé egy olyan elektronikus eszköz, amely mechanikus érintkezés nélkül vezérli az elektromos terheléseket, hatékony és megbízható megoldást kínálva ipari és háztartási alkalmazásokhoz.

Ez a relé alacsony feszültségű vezérlőjellel (3-32 VDC) működik, és akár 25 amperes váltakozó áramú terhelést is képes kezelni, 24 és 380 VCA közötti kimeneti feszültséggel. Mozgó alkatrészek nélküli kialakítása kiküszöböli a mechanikai kopást, növeli az élettartamot és csökkenti a karbantartási igényt.

Fő jellemzők

• Vezérlő bemenet: 3-32 VDC, 3 és 25 mA közötti bemeneti árammal.
• Terhelhetőség: 25A, 24-380 VCA kimeneti feszültséggel.
• Alacsony feszültségesés bekapcsolt állapotban: 1.5V, ami javítja az ენერგiahatékonyságot.
• Gyors válaszidő: 10 ms be- és kikapcsoláskor.
• Magas ellenállás az elektromágneses zavarokkal és rezgésekkel szemben.
• LED kijelző az üzemi állapot figyeléséhez.
• Kompatk kialakítás és korrózióálló kivitel, csavaros rögzítéssel.
• Üzemi hőmérséklet-tartomány: -30 a 75 °C.

Tipikus felhasználások

Ez a relé ideális ellenállásos elektromos berendezések vezérlésére, különösen olyan fűtési rendszerekhez, mint az elektromos kábelek és csövek. Gyakran használják hőmérséklet-szabályozó műszerekben és ipari automatizálásban a terhelések pontos, zajmentes kapcsolására.

Beépítési szempontok

• Javasolt a névleges áramhoz képest 3/2 áramtartalékot hagyni a túlterhelés elkerülése érdekében.
• 5A feletti terheléseknél fontos a megfelelő hőelvezetés biztosítása, szilárdtest relékhez való hűtőbordák használatával.
• Kompatibilis TTL, DTL és HTL integrált áramkörökkel.

Különbségek a mechanikus relékhez képest

A mechanikus relékkel ellentétben az SSR-nek nincsenek mozgó alkatrészei, így megszűnik a zaj, a szikrázás és az érintkezési kopás. Emiatt csendesebb, tartósabb, és alkalmas gyors, gyakori kapcsolásokat igénylő alkalmazásokhoz.

Kompatibilitás és karbantartás

Ez a relé számos elektronikus és elektromos rendszerrel kompatibilis, amennyiben betartják az áram- és feszültségparamétereket. Mechanikus érintkezés nélküli, szilárdtest kialakítása miatt nem igényel gyakori karbantartást.

• Akár 25A terhelést vezérel 24-380 VCA kimeneti feszültséggel.
• Alacsony feszültségű vezérlőbemenet: 3-32 VDC, 3-25 mA árammal.
• Gyors, 10 ms-os kapcsolási idő be- és kikapcsoláskor.
• Mechanikus érintkezés nélküli kialakítás a hosszabb élettartamért és a zajmentes működésért.
• LED kijelző az üzemi állapothoz.
• Egyszerű csavaros rögzítés.
• Kompatibilis TTL, DTL és HTL áramkörökkel.
• 5A feletti terhelésnél hőelvezetés szükséges.
