SMT forrasztópaszta kézi nyomtató 440x320mm méretű sablonokhoz
Márka: Mlink
ÁFA-val (ÁFA nélkül: 16 200 Ft)
Termékleírás

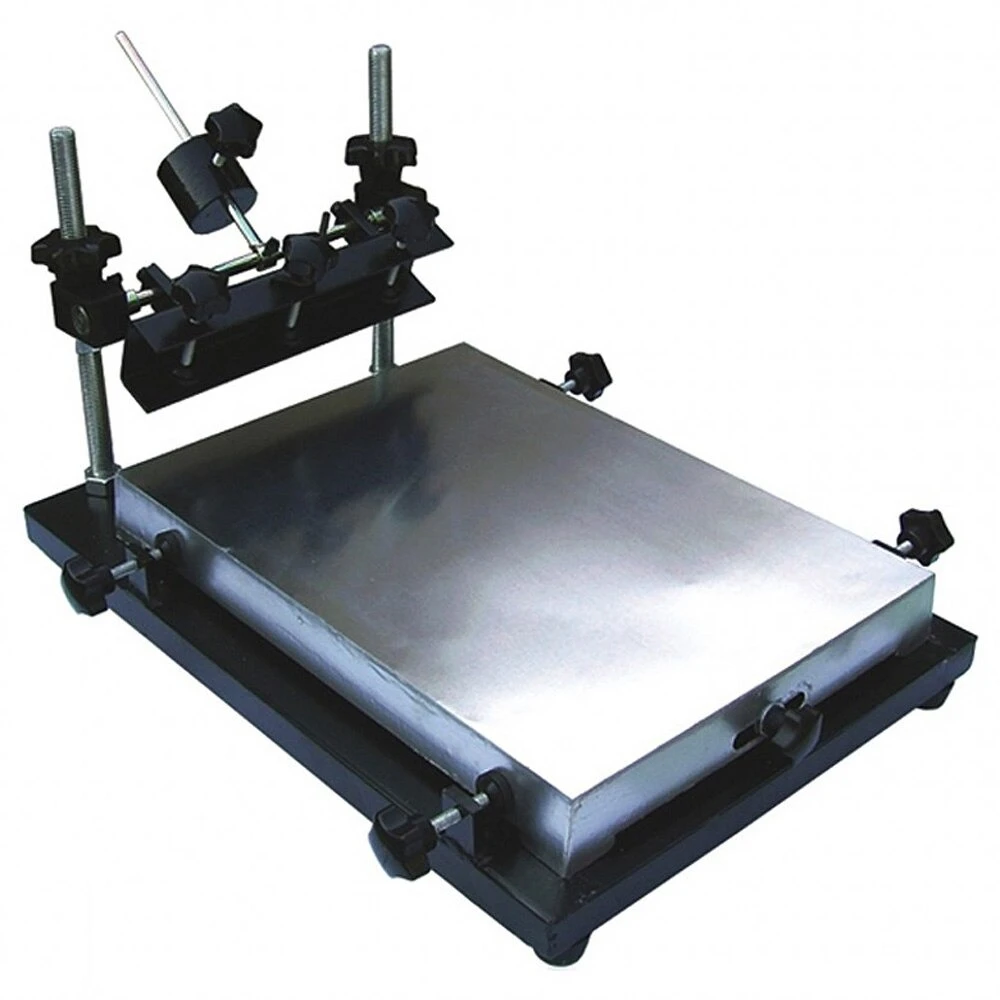

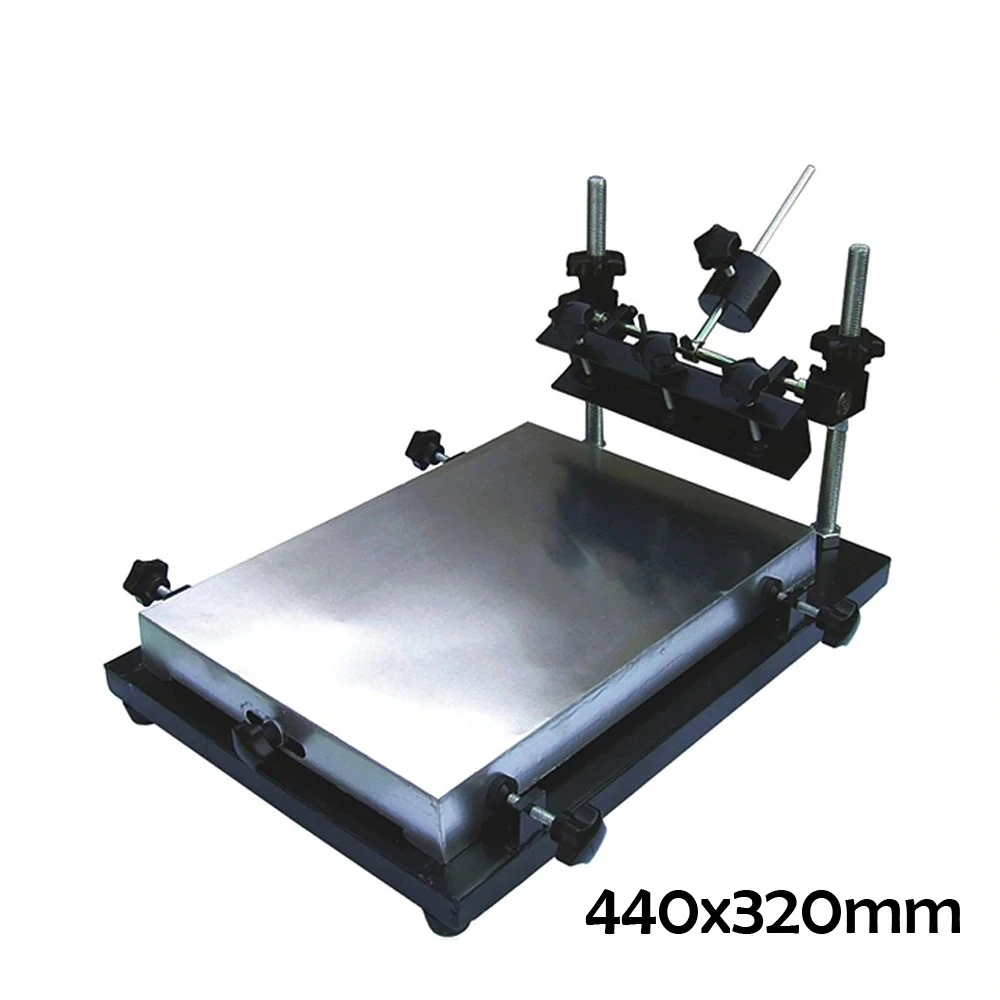

Az SMT forrasztópaszta kézi nyomtató alapvető eszköz kis szériás PCB lapok gyártásához. Ez a gép lehetővé teszi a forrasztópaszta pontos felvitelét a lapok padjaira egy fém stencil segítségével, biztosítva az egyenletes és szabályozott felvitelt.
Fő jellemzők:
- Élpozicionálás: Megkönnyíti a stencil pontos igazítását a PCB lapra.
- Kézi állítás: Lehetővé teszi a nyomtatás kézi vezérlését a nagyobb pontosság és rugalmasság érdekében.
- Állítható irány: Előre, balra, jobbra, felfelé és lefelé történő mozgás a pontos pozicionáláshoz.
- Állítható távolság az asztal körül: ±10mm a stencil finom beállításához.
- Maximálisan állítható magasság: Akár 120mm a különböző stencil- és lapméretekhez való alkalmazkodáshoz.
Műszaki adatok:
- Modell: Közepes méretű nyomtató
- Munkafelület: 440x320mm
- Súly: 10 kg
Tipikus felhasználás:
Ez a nyomtató ideális műhelyek és kisebb gyártósorok számára, ahol SMT lapokra kell pontosan forrasztópasztát felvinni. Különösen hasznos prototípusokhoz, javításokhoz és korlátozott szériás gyártáshoz, ahol a minőség és a kézi vezérlés elsődleges szempont.
Kompatibilitás:
Kompatibilis bármely megfelelő méretű fém stencillel (legfeljebb 440x320mm) és olyan PCB lapokkal, amelyek kézi forrasztópaszta-felvitelt igényelnek.
További előnyök:
- Könnyen használható és az adott projekt igényeihez igazítható.
- Komakt és könnyű, ideális kisebb munkaterületekhez.
- Részletes vezérlést biztosít a paszta pazarlásának elkerülésére és a minőségi forrasztás érdekében.
- Pontos élpozicionálás a stencil igazításához
- Kézi állítás a nyomtatás részletes vezérléséhez
- Állítható irány: előre, balra, jobbra, felfelé és lefelé
- Állítható távolság az asztal körül ±10mm
- Maximálisan állítható magasság 120mm-ig
- 440x320mm munkafelület
- Könnyű, 10 kg-os súly a könnyű kezelhetőségért
Vásárlói kérdések és válaszok
Mi a fő előnye ennek a kézi SMT forrasztópaszta nyomtatónak kis PCB-sorozatok esetén a teljesen automatikus módszerekkel szemben?
A fő előnye a kis szériákhoz való rugalmasság: pontos kézi állítást kínál X, Y és magasság irányban, így prototípusok vagy kis sorozatok is készíthetők automata berendezés beruházása és bonyolultsága nélkül. Teljes kontrollt biztosít a stencil pozicionálása és a felvitt paszta mennyisége felett, ami ideális, ha a gyártás gyakran változik vagy testreszabást igényel.
Milyen anyagokból áll a nyomtató fő szerkezete, és ez hogyan befolyásolja a tartósságát?
Általában acélból és alumíniumból készül a szerkezet, hogy mechanikai szilárdságot, stabilitást és hosszú élettartamot biztosítson rendszeres használat mellett. Ezek az anyagok jól tűrik a stencil és a PCB gyakori mozgatását deformáció nélkül, növelve a termék élettartamát.
Milyen rendszeres karbantartás ajánlott a pontosság és a jó működés hosszú távú biztosításához?
A karbantartás magában foglalja a felület és a mozgó alkatrészek rendszeres tisztítását a szennyeződések felhalmozódásának elkerülésére, a vezetők és állítócsavarok ellenőrzését és kenését, valamint annak ellenőrzését, hogy nincs-e laza vagy kopott alkatrész. Ezek betartása növeli a nyomtató pontosságát és megbízhatóságát.
Vannak-e technikai korlátok az igazításban vagy a PCB-k típusában, amelyek befolyásolhatják a nyomtatás minőségét ezzel a kézi modellel?
Igen, mivel az állítás kézi és a pozicionálás az élek alapján történik, ellenőrizni kell, hogy a PCB-k sík felületűek legyenek és a megadott mérettartományon belül legyenek. A nagyon kicsi vagy szabálytalan PCB-k nehezen igazíthatók, ami befolyásolhatja a paszta felvitelének pontosságát.
Milyen típusú gyártáshoz alkalmas ez a nyomtató?
Kis szériás PCB lapok gyártásához alkalmas, ideális prototípusokhoz és javításokhoz.
Mekkora a maximális sablonméret, amit támogat?
Legfeljebb 440x320mm munkafelületű fém sablonokat támogat.
Hogyan állítható be a nyomtató?
A beállítás kézi, lehetővé teszi a sablon több irányú mozgatását, valamint a magasság és a pozíció pontos állítását.
Kompatibilis ez a nyomtató bármely stencillel?
Olyan fém stencilekkel kompatibilis, amelyek illeszkednek a 440x320mm maximális mérethez.
Mennyi a berendezés súlya?
A berendezés súlya körülbelül 10 kilogramm.
