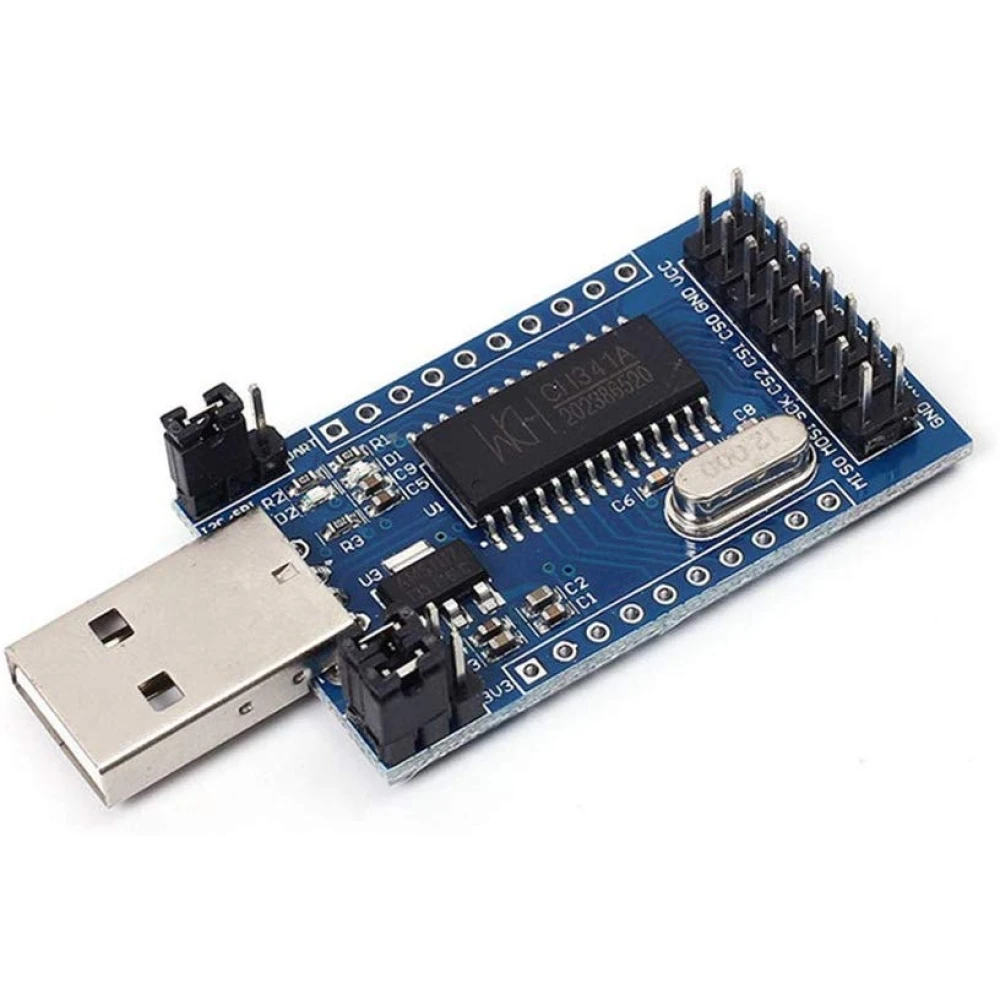

A CH341A USB-UART IIC SPI I2C programozó konverter egy USB átalakító modul CH341A chippel, amely USB busz adapterként működik. Ez az eszköz többféle interfészt biztosít, beleértve az aszinkron soros portot, a párhuzamos portot, a nyomtatóportot, valamint a közös 2 és 4 vezetékes szinkron soros interfészt. Alapvető eszköz soros bővítéshez, EEPROM programozáshoz I2C interfészen keresztül, SPI interfészhez, FLASH és STC MCU programozáshoz, programok hibakereséséhez, adatgyűjtéshez és még sok máshoz.

Fő jellemzők:

Támogatja az USB-ről párhuzamos nyomtatóportra, valamint EPP vagy MEM párhuzamos portra történő átalakítást.
Kompatibilis az USB-UART, I2C és SPI kapcsolattal.
A kimeneti feszültség és a jelszint 3.3V és 5V között választható.
LED jelzők az UART és SPI/I2C működési állapothoz.

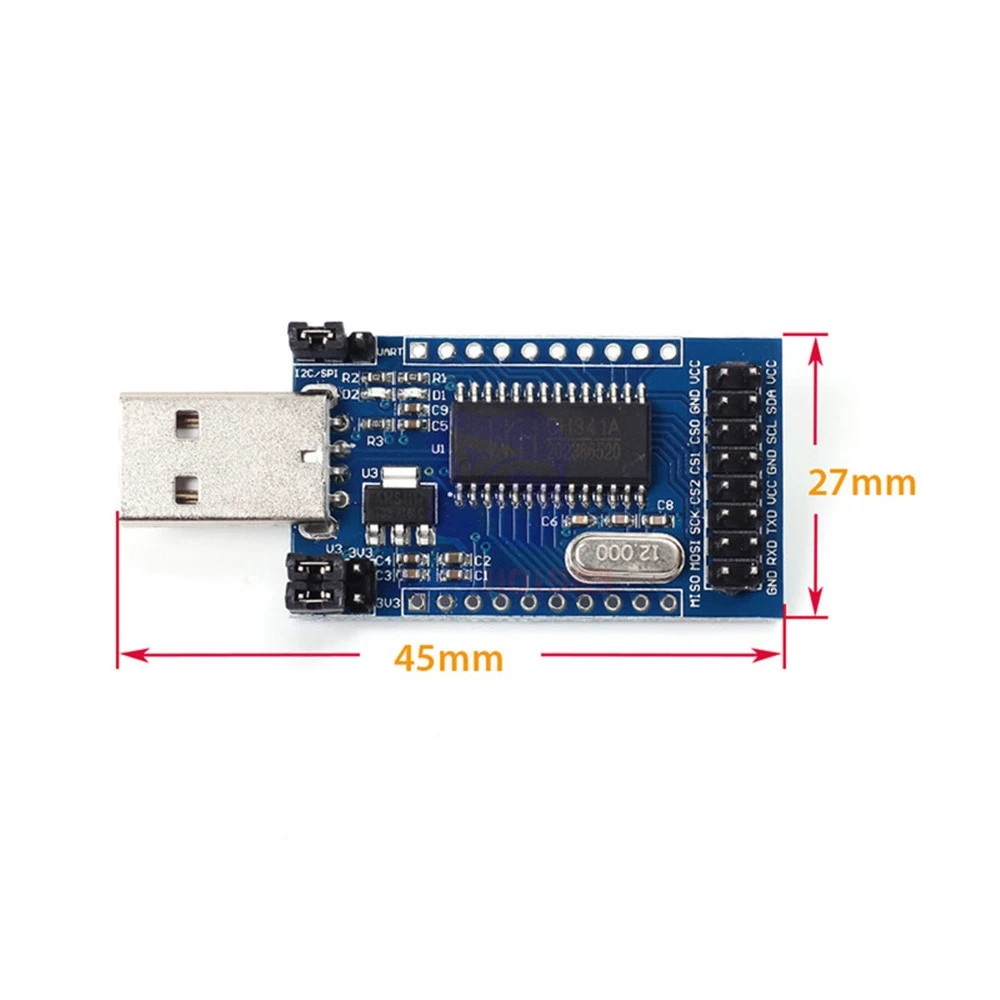

Kompakt panelméret: 45 x 27 mm.

Műszaki adatok:

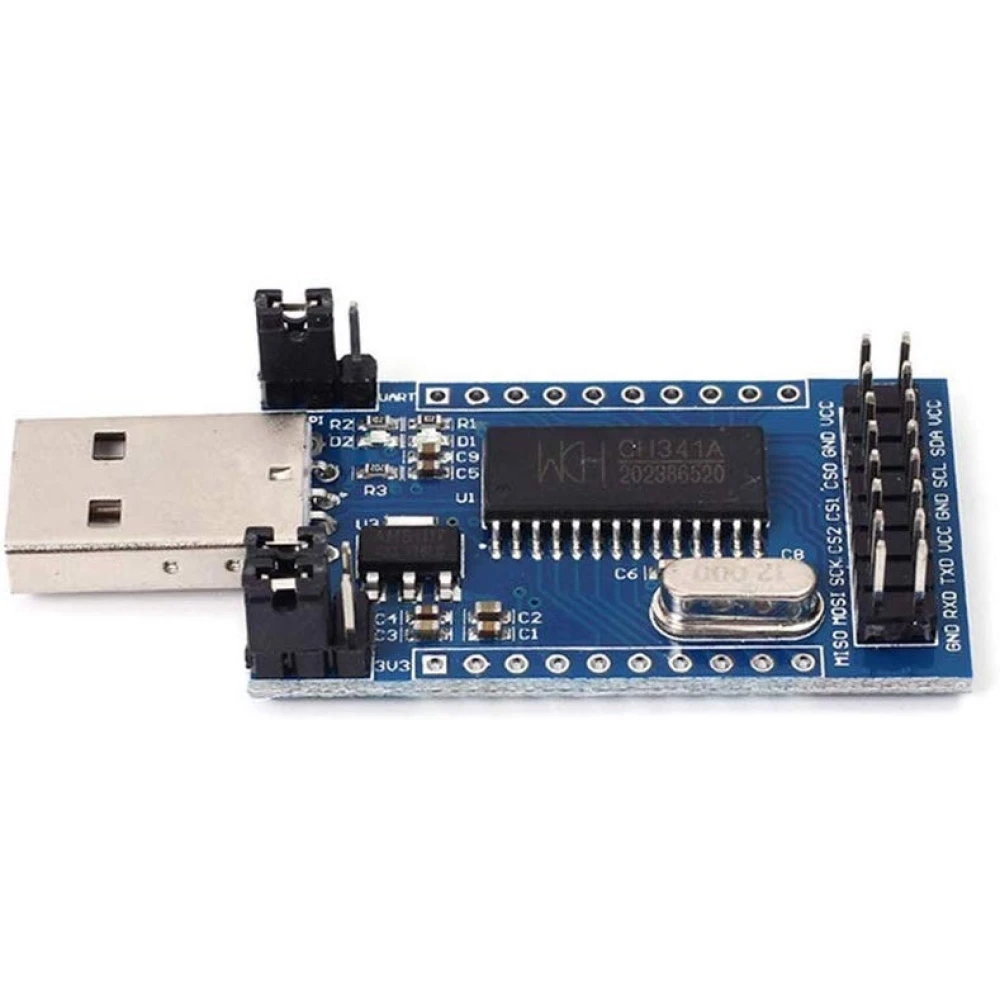

UART interfész: VCC, RXD, TXD, GND.
I2C interfész: VCC, SDA, SCL, GND.
SPI interfész: MISO, MOSI, SCK, CS2, CS1, CS0, GND, VCC.

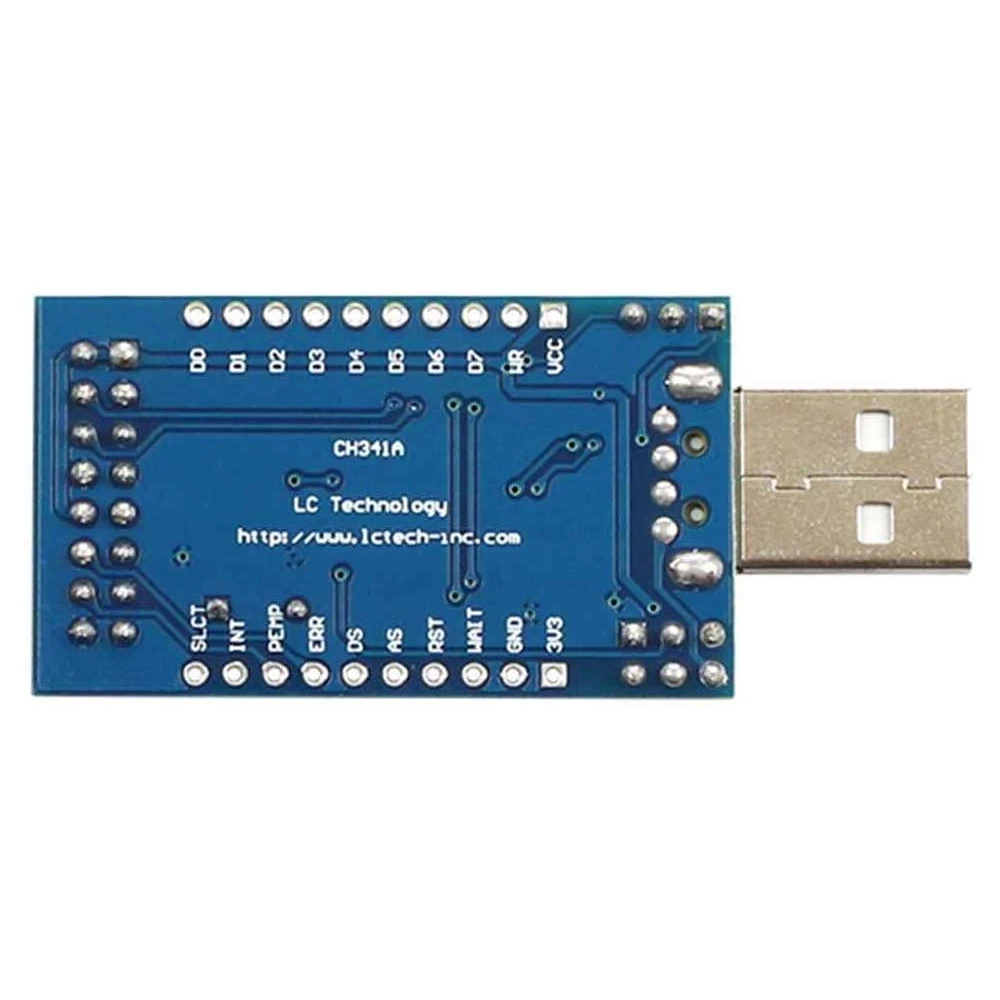

Nyomtatóport és EPP/MEM port 10P 2.54mm csatlakozóval (a lábkiosztásért lásd a kézikönyvet).

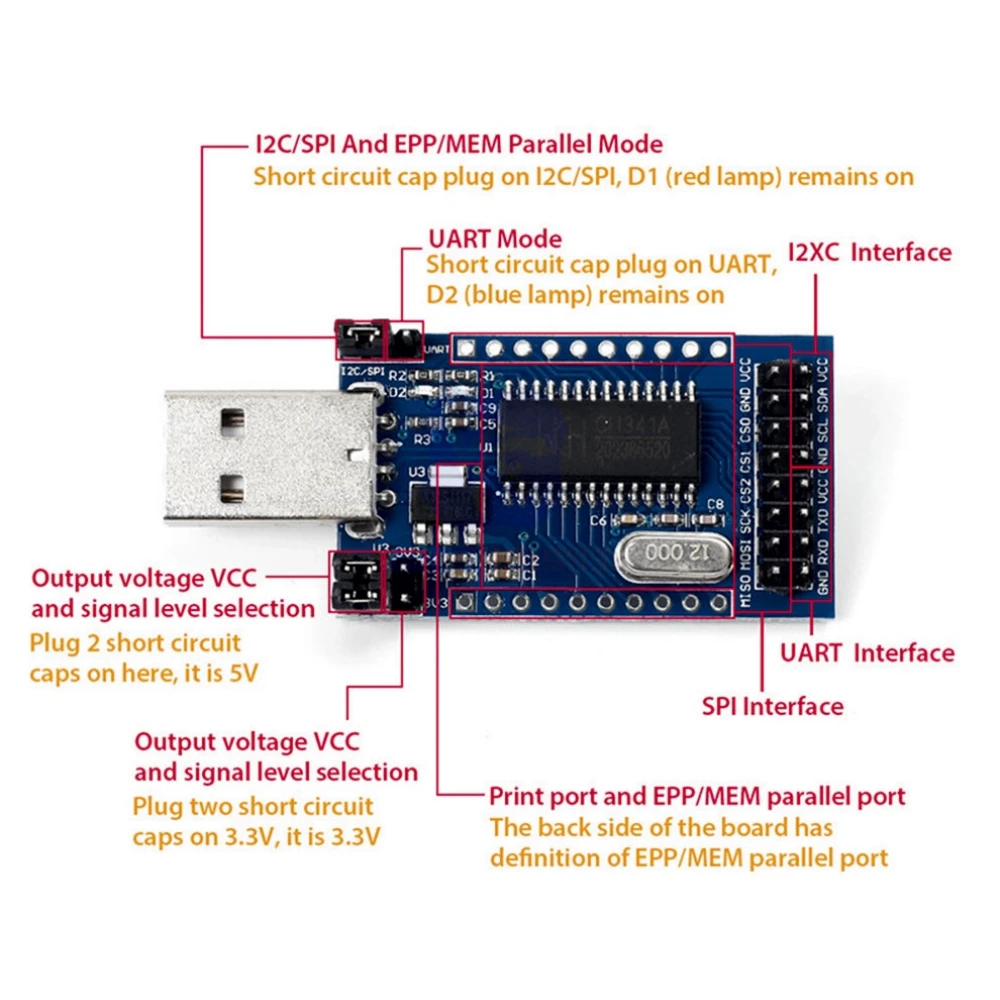

Működési módok:

UART mód: az áthidaló sapka UART állásban, a kék D2 jelzőfény világít.
I2C/SPI és EPP/MEM párhuzamos mód: az áthidaló sapka I2C/SPI állásban, a piros D1 jelzőfény világít.
Nyomtató párhuzamos port mód: a jumperek eltávolítása, és az SDA és SCL összekötése.

Kimeneti feszültség kiválasztása:

Az 2-es áthidaló sapka a 3V3 oldalon 3.3V-hoz.
Az 2-es áthidaló sapka a másik oldalon 5V-hoz.

Ez a programozó ideális azoknak a felhasználóknak, akik költséghatékony és funkcionális megoldást keresnek olyan elektronikai eszközök programozásához és hibakereséséhez, amelyek UART, I2C, SPI vagy párhuzamos port interfészt igényelnek. Kompakt kialakítása és sokoldalúsága miatt tökéletes elektronikai projektekhez, firmware-fejlesztéshez és hardverkarbantartáshoz.

USB-ről párhuzamos portra, UART-ra, I2C-re és SPI-re is használható
Választható kimeneti feszültség: 3.3V vagy 5V
LED jelzők az UART és SPI/I2C állapothoz
Kompakt méret: 45 x 27 mm
Kompatibilis EEPROM, FLASH és STC MCU programozással

Vásárlói kérdések és válaszok

Mekkora a CH341A modul mérete, súlya és fő anyagai?

A modul 45 mm hosszú és 27 mm széles, főként FR4 üvegszálas PCB-t és SMD elektronikai alkatrészeket használ. Becsült tömege 20 gramm alatt van, így könnyen beépíthető breadboardokba vagy kompakt projektekbe.

Milyen tápellátási követelményei és rendszerkompatibilitása van ennek az átalakítónak?

A CH341A közvetlenül a számítógép USB-portjáról kap tápot (5V). A kimeneti feszültség és a jelszintek 3,3 V-ra vagy 5 V-ra állíthatók jumperekkel. Kompatibilis Windows, egyes Linux disztribúciók és macOS rendszerekkel, bár az illesztőprogramok elérhetősége és telepítése az operációs rendszertől és annak verziójától függően változhat.

A CH341A programozó igényel kalibrálást vagy rendszeres karbantartást a megbízható használathoz?

A modul nem igényel kalibrálást vagy rendszeres karbantartást. Javasolt a csatlakozók tisztán tartása, valamint a nedvesség és az elektrosztatikus kisülés kerülése. Normál körülmények között és megfelelő használat mellett a tartósság elsősorban a fizikai kezelésen és az ESD-védelemen múlik.

Milyen fontos korlátai vannak a CH341A-nak az adatátviteli sebesség és a jelszint-tűrések tekintetében?

A CH341A akár 2 Mbps USART sebességet támogat, SPI-n jellemzően 12 MHz-ig, I2C-n pedig 400 kHz-ig (Fast mód). A beállítható logikai szintek (3,3V/5V) bizonyos rugalmasságot adnak, de hibák előfordulhatnak olyan eszközöknél, amelyek nagyon szigorú időzítési tűrést igényelnek, vagy több protokoll egyidejű integrációjánál. Nagy kapacitású NAND flash-ekhez nem ajánlott.

Mire használható a CH341A programozó?

USB-t alakít át UART, I2C, SPI és párhuzamos port interfészekre, lehetővé téve az elektronikai eszközök programozását és hibakeresését.

Milyen jelszinteket támogat a CH341A programozó?

A kimeneti feszültség és a jelszint 3.3V vagy 5V értékre választható a panelen lévő jumperrel.

Van állapotjelzője a CH341A programozónak?

Igen, az UART és az SPI/I2C módokhoz jelzőfények tartoznak, amelyek a működési állapotot mutatják.

Mekkora a CH341A programozó panelmérete?

A panel mérete 45 x 27 mm.

Használható EEPROM programozásra?

Igen, I2C interfészen keresztül kompatibilis az EEPROM programozással.
