KT152 multifunkciós IC- és LED-tesztelő gyors, megbízható vizsgálathoz
Márka: satkit
Ft5518
ÁFA-val (ÁFA nélkül: Ft4 345)
Mennyiségi kedvezmények
| Mennyiség | Ár | Mentés |
|---|---|---|
| 2+ | Ft10 595 | |
| 10+ | Ft10 264 | |
| 20+ | Ft9 160 |
Korlátozott készlet
Normál szállítás
Csü, Ápr 23 - Hé, Ápr 27
Expressz szállítás
Ke, Ápr 21 - Sze, Ápr 22
30 napos visszaküldés
Ingyenes visszaküldés 30 napon belül
Biztonságos tranzakció
Share:
Ingyenes szállítás
Szállítás 1990 Ft-tól
Egyszerű visszaküldés
30 napos visszaküldési lehetőség
Biztonságos fizetés
100%-ban biztonságos fizetés
Minőségi garancia
Csak eredeti termékek
Termékleírás

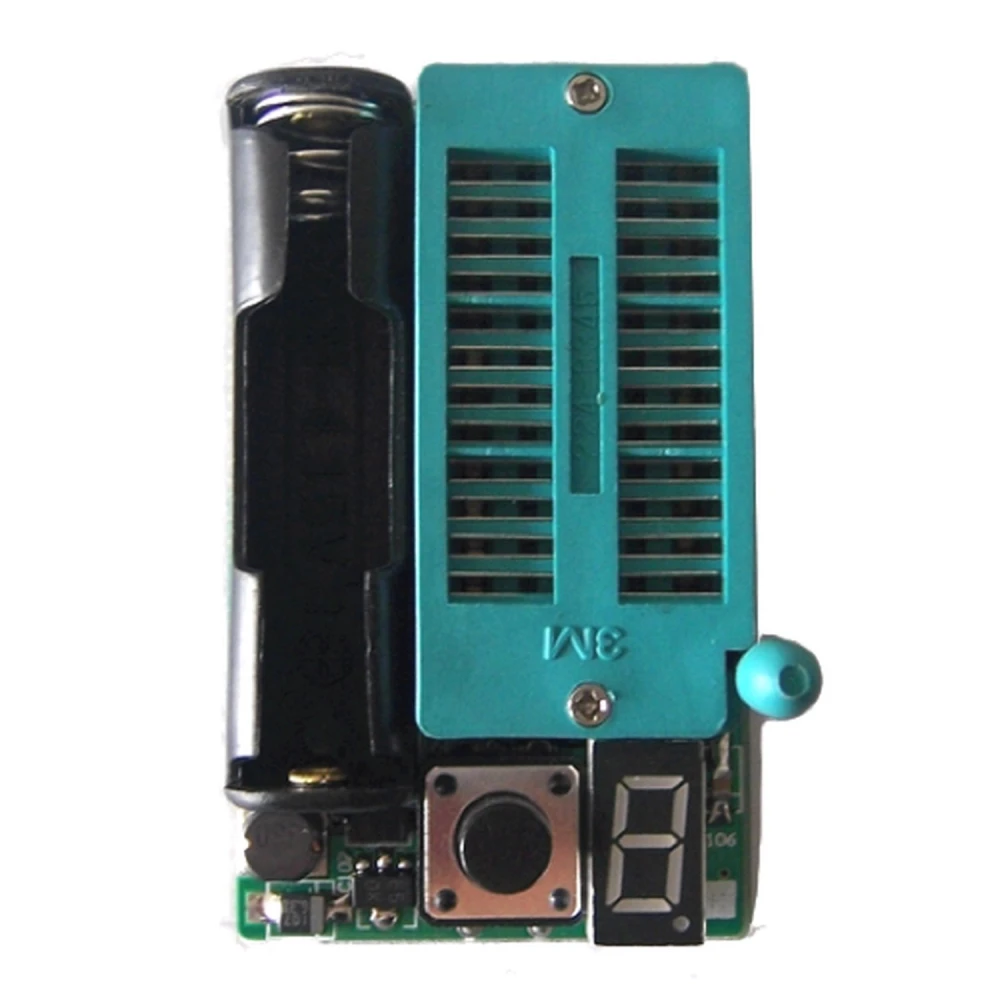

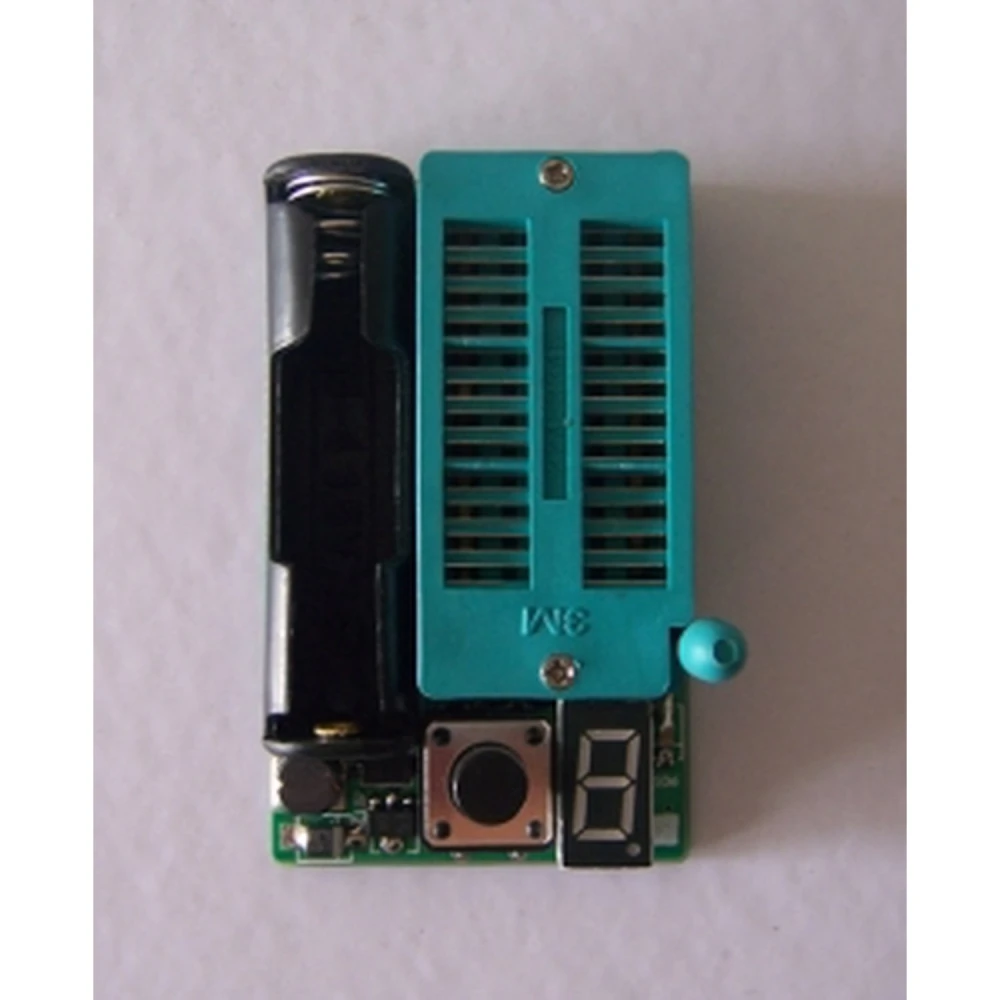

A KT152 IC- és LED-tesztelő egy kompakt, multifunkciós eszköz, amelyet DIP logikai chipek és közönséges LED-ek gyors és egyszerű tesztelésére, illetve azonosítására terveztek. Zsebméretű kialakítása (60 mm x 37 mm x 15 mm) és a mellékelt AAA elem praktikus eszközzé teszi elektronikai technikusok és hobbisták számára.
Fő jellemzők:
- Több mint 1500 féle integrált áramkört tesztel és ismer fel, beleértve a 74LSXX, 74HC, CD4000, HEF4000, CD4500 és további családokat.
- 0.36 inches LED kijelzőn digitálisan jeleníti meg az eszköz azonosítását.
- ZIF (nulla beillesztési erő) foglalat legfeljebb 24 tűs DIP eszközökhöz.
- LED-eket és LED mátrixokat egyetlen gombnyomással tesztel.
- Az egyes eszközök tesztelési ideje körülbelül 1/2 másodperc.
- AAA elemmel működik (tartozék), könnyen cserélhető.

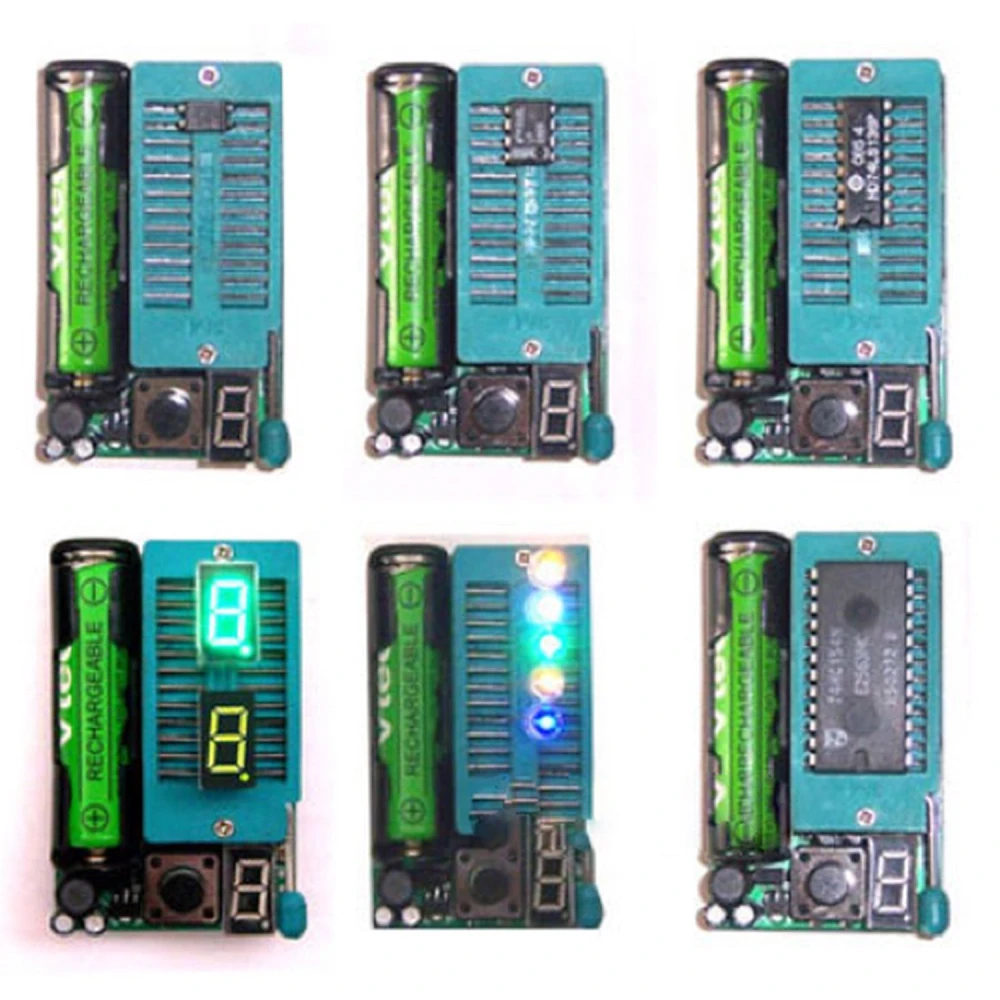

Használati útmutató:
- Helyezze be az AAA elemet a jelzett polaritásnak megfelelően.
- Tartsa a tesztelőt úgy, hogy a kijelző lefelé nézzen, és emelje fel a ZIF foglalat karját.
- Helyezze be a tesztelendő integrált áramkört úgy, hogy az 1-es láb (általában egy bemetszéssel jelölve) a foglalat alsó része felé nézzen.
- Engedje le a kart az IC rögzítéséhez, majd nyomja meg a TEST gombot.
- A kijelző megjeleníti az eszköz számát, ha az megfelelően működik, vagy az "Err" üzenetet, ha sérült vagy rosszul van behelyezve.
- A tesztelt LED-ek világítani fognak, ha megfelelően működnek.
Óvintézkedések:
- Ne használja a tesztelőt áramkörbe beforrasztott integrált áramkörökkel.
- A sérülések elkerülése érdekében ne teszteljen töltött alkatrészeket.
- Cserélje ki az elemet, ha a feszültség 1.2V alá csökken.
- Nem kompatibilis azokkal a LED-ekkel, amelyek világításához 5V-nál nagyobb feszültség szükséges.
Kompatibilitás:
Ez a tesztelő széles körű integrált áramköröket támogat, például:
- 74LS, 74HC, 54, CD4000, HEF4000, CD4500 és további családok.
- LM324, LM339, LM393, LM358, LM386 erősítők és komparátorok.
- NE555, 7555, NE556, 7556 időzítők.
- PC817, NEC2501, TLP521, 4N25, 4N35 optocsatolók, többek között.
- ULN2003, ULN2004, ULN2803, ULN2804 meghajtók.
Tipikus felhasználás:
- Logikai chipek gyors diagnosztikája elektronikai javítás során.
- LED-ek és LED mátrixok ellenőrzése projektekben és karbantartásnál.
- Elektronikai alkatrészek azonosítása dokumentáció nélkül.
A KT152 IC- és LED-tesztelő alapvető eszköz szakemberek és lelkes barkácsolók számára, akik hordozható, pontos és könnyen használható megoldást keresnek integrált áramkörök és LED-ek helyszíni vagy műhelyben történő teszteléséhez.
- Több mint 1500 féle gyakori DIP integrált áramkört tesztel
- 0.36 inches LED kijelző az egyértelmű azonosításhoz
- ZIF foglalat legfeljebb 24 tűs eszközökhöz
- AAA elem mellékelve az azonnali használathoz
- Gyors teszt körülbelül 1/2 másodperc alatt
- Kompatibilis a 74LS, 74HC, CD4000 és további családokkal
- LED-ek és LED mátrixok egyszerű tesztelése
- Hordozható, kompakt eszköz (60x37x15 mm)
- Egyszerű tesztgomb az intuitív használathoz
- Világos használati útmutatót tartalmaz
Vásárlói kérdések és válaszok
Milyen méretei, súlya és anyagai vannak a teszternek, és mit tartalmaz a doboz?
A KT152 mérete 60 mm x 37 mm x 15 mm, súlya körülbelül 50 g (AAA elem nélkül). A ház ellenálló ABS műanyagból készült, és zero insertion force (ZIF) foglalattal rendelkezik. A doboz a tesztert és egy AAA elemet tartalmaz. További tartozékok nincsenek.
Szükséges-e valamilyen beállítás vagy kalibrálás a telepítés/használat során, és milyen gyakori hibákat követnek el a felhasználók?
Kalibrálást nem igényel. A használat egyszerű: a CI-t helyesen kell behelyezni, a ZIF foglalatot lezárni, majd megnyomni a gombot. A leggyakoribb hibák: a CI fordítva történő behelyezése, panelen történő tesztelés vagy lemerült elem használata. A készülék hibát jelez a kijelzőn ('Err'), ha a CI rosszul van behelyezve, hibás, vagy az elem feszültsége elégtelen (<1,2 V).
Hogyan helyezkedik el a KT152 a fejlettebb IC-teszterekhez vagy asztali multiméterekhez képest?
A KT152 egyszerű használatával és hordozhatóságával tűnik ki, de csak gyors DIP IC- és alacsony feszültségű LED-tesztekre alkalmas. A laboratóriumi eszközökkel ellentétben nem mér analóg paramétereket és nem végez mélyreható funkcionális teszteket; SMD-t és egyedi konfigurációkat sem támogat. Gyors diagnosztikára ideális, de professzionális labor- vagy K+F-munkában nem helyettesíti az asztali műszereket.
Milyen típusú integrált áramköröket tud tesztelni a KT152 IC- és LED-tesztelő?
Több mint 1500 féle integrált áramkört tud tesztelni, beleértve a 74LS, 74HC, CD4000, HEF4000, CD4500 családokat és másokat.
Tartozik hozzá elem?
Igen, AAA elemet tartalmaz, így azonnal használható.
LED-eket is lehet vele tesztelni?
Igen, a tesztelő képes világítani és ellenőrizni az akár 5 voltig működő LED-eket és LED mátrixokat.
Hogyan kell behelyezni az integrált áramkört a teszthez?
Az IC 1-es lábának, amelyet általában egy bemetszés jelöl, a ZIF foglalat alsó része felé kell néznie.
Használható áramkörbe beépített integrált áramkörökkel?
Nem, a tesztelőt nem szabad áramkörben lévő alkatrészekkel használni a sérülések vagy hibás leolvasások elkerülése érdekében.
