LCD Keypad Shield LCD1602 Arduino kompatibilis, beépített kijelzővel és gombokkal

Name: LCD Keypad Shield LCD1602 Arduino kompatibilis, beépített kijelzővel és gombokkal
Brand: satkit
SKU: J030106-KEY1602
Price: 2057.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

2057Ft

ÁFA-val (ÁFA nélkül: 1 620 Ft)

Mennyiségi kedvezmények

Mennyiség	Ár	Mentés
2+	1 955 Ft	-5%

Korlátozott készlet

Normál szállítás Sze, Ápr 29 - Pé, Máj 1

Expressz szállítás Hé, Ápr 27 - Ke, Ápr 28

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

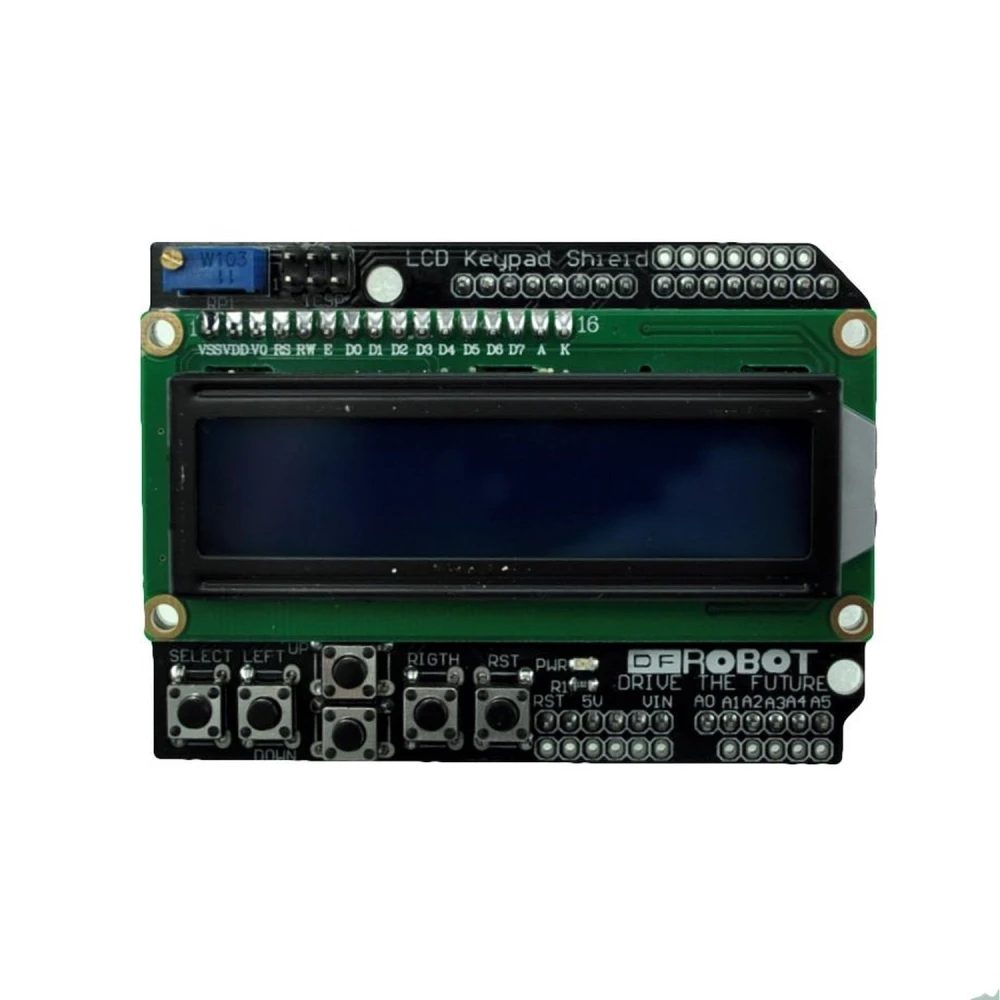

Az LCD Keypad Shield LCD1602 kompatibilis Arduino egy alapvető kiegészítő az Arduino vagy Freeduino lapkákat használó fejlesztők és elektronika-rajongók számára. Ez a shield egy 2 soros, 16 karakteres LCD kijelzőt és hat pillanatkapcsoló gombot kombinál, megkönnyítve a közvetlen, vizuális تعاملást a projektjeiddel.

Ez a modul a 4, 5, 6, 7, 8, 9 és 10 pineket használja az LCD kijelző interfészéhez, míg az analóg 0 pin a gombok leolvasására szolgál. Ez hatékony vezérlést tesz lehetővé további, sokszoros bekötések nélkül.

Fő jellemzők:

Üzemi feszültség: 5V, a legtöbb Arduino lapkával kompatibilis.
2x16 karakteres LCD kijelző szöveg és fontos információk megjelenítéséhez.
Hat beépített pillanatkapcsoló gomb a könnyű navigációhoz és vezérléshez.
Kontrasztállítási lehetőség és háttérvilágítás funkció, amely igény szerint be- vagy kikapcsolható.
Analóg pinek bővítése, amely lehetővé teszi az analóg szenzorok egyszerű leolvasását és közvetlen megjelenítését a kijelzőn.

Ez a shield ideális olyan projektekhez, amelyek egyszerű, vizuális felhasználói felületet igényelnek, például interaktív menükhöz, eszközvezérléshez vagy valós idejű adatok megjelenítéséhez. Plug-and-play kialakítása gyors és problémamentes integrációt tesz lehetővé Arduino és Freeduino lapkákkal.

Elérhető dokumentáció és erőforrások:

Ezzel a shielddel az Arduino projektek kezelése intuitívabbá és professzionálisabbá válik, megkönnyítve az egyszerű grafikus felületek és a beépített vezérlők fejlesztését.

5V üzemi feszültség, kompatibilis Arduino és Freeduino rendszerekkel.
2x16 karakteres LCD kijelző tiszta és jól olvasható szöveg megjelenítéséhez.
6 beépített pillanatkapcsoló gomb a gyors és egyszerű vezérléshez.
Kontrasztállítás és be- vagy kikapcsolható háttérvilágítás támogatása.
Analóg pinek bővítése szenzorok leolvasásához és megjelenítéséhez.

Vásárlói kérdések és válaszok

Milyen anyagokból készült a shield, mik a méretei és a súlya, és pontosan mi van a dobozban?

A shield FR4 üvegszálas PCB-ből, szabványos elektronikai alkatrészekből és egy HD44780-kompatibilis vezérlővel ellátott LCD modulból áll. Tipikus méretei 80 mm x 58 mm x 23 mm, súlya körülbelül 42 g. A csomag általában csak az összeszerelt shieldet tartalmazza, kábelek és nyomtatott dokumentáció nélkül; érdemes ellenőrizni, hogy az eladó mellékel-e kézikönyvet vagy további tartozékokat.

Mik az LCD üzemi határértékei (feszültség, áram, környezeti feltételek), és van-e kockázat túllépés esetén?

Az LCD és a shield 5 V±0,25 V feszültségre lett tervezve, a tipikus fogyasztás a háttérvilágítással együtt 50 mA alatt marad. Megbízhatóan működik 0 °C és 50 °C között, valamint RH < 80% mellett, nem kondenzáló környezetben. Az 5,5 V feletti feszültség visszafordíthatatlanul károsíthatja a vezérlőt vagy a LED háttérvilágítást, ezért mindig szabályozott tápegység használata javasolt.

Hogyan állítható a kontraszt és kezelhető a háttérvilágítás, illetve szükséges-e rendszeres karbantartás?

A kontrasztot a shielden található potméterrel lehet beállítani, így különböző betekintési szögekhez vagy fényviszonyokhoz igazítható. A háttérvilágítás verziótól függően programból vagy jumperrel kapcsolható be/ki. Rendszeres karbantartást nem igényel; ugyanakkor javasolt kerülni a párás vagy erősen poros környezetet, és szükség esetén óvatosan megtisztítani a kijelzőt.

Melyik lapkákkal kompatibilis az LCD Keypad Shield LCD1602?

Arduino és Freeduino lapkákkal kompatibilis, amelyek 5V üzemi feszültséget támogatnak.

Hány gomb van ezen a shielden, és mire szolgálnak?

6 pillanatkapcsoló gombot tartalmaz, amelyekkel menük és funkciók vezérelhetők közvetlenül a shieldről.

Állítható a kijelző kontrasztja és háttérvilágítása?

Igen, a shield támogatja a kontrasztállítást, és a háttérvilágítás igény szerint be- vagy kikapcsolható.

Mely pineket használja az Arduino csatlakoztatásához?

A kijelzőhöz a 4, 5, 6, 7, 8, 9 és 10 digitális pineket, a gombok leolvasásához pedig az analóg 0 pint használja.

Van hozzá használati dokumentáció és erőforrás?

Igen, elérhetők kézikönyvek, könyvtárak és kapcsolási rajzok a shield integrálásához és programozásához.
