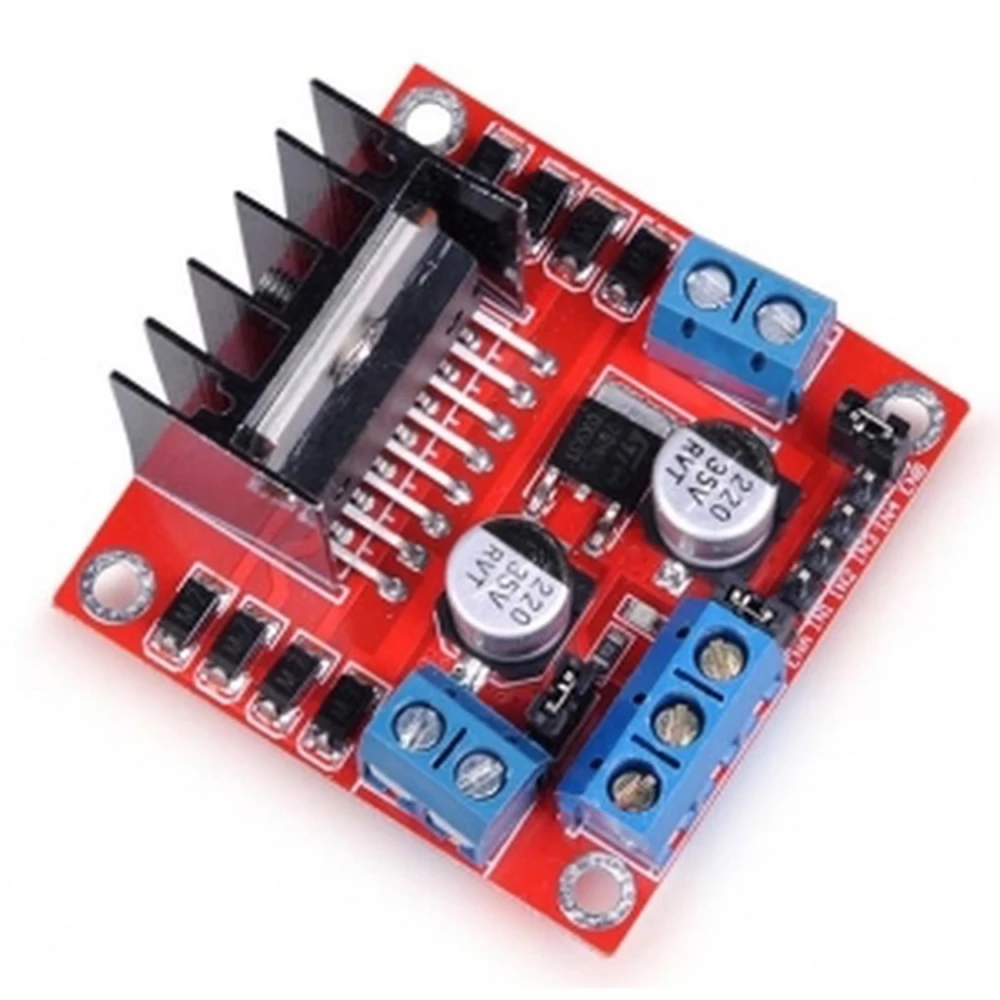

L298 motorvezérlő dupla H-híddal Arduinohoz - Satkit

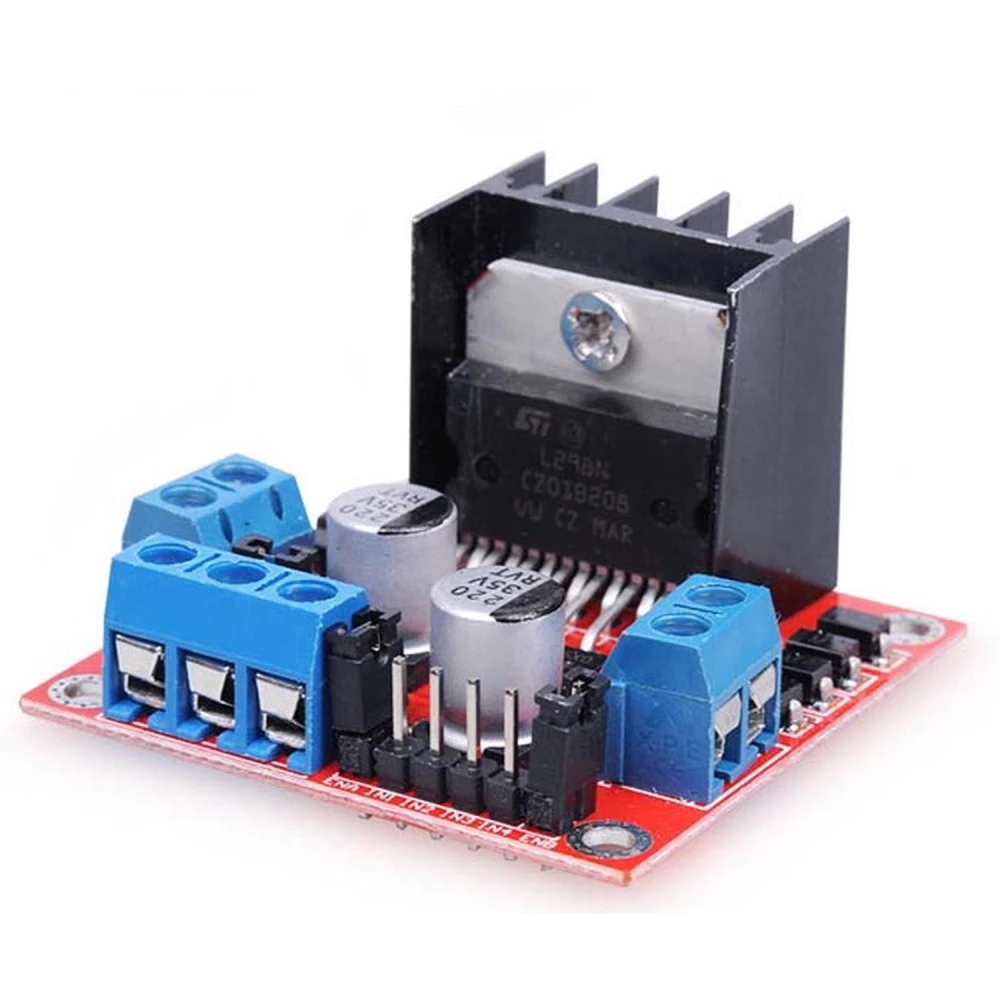

Vista lateral del controlador de motores L298 con disipador integrado

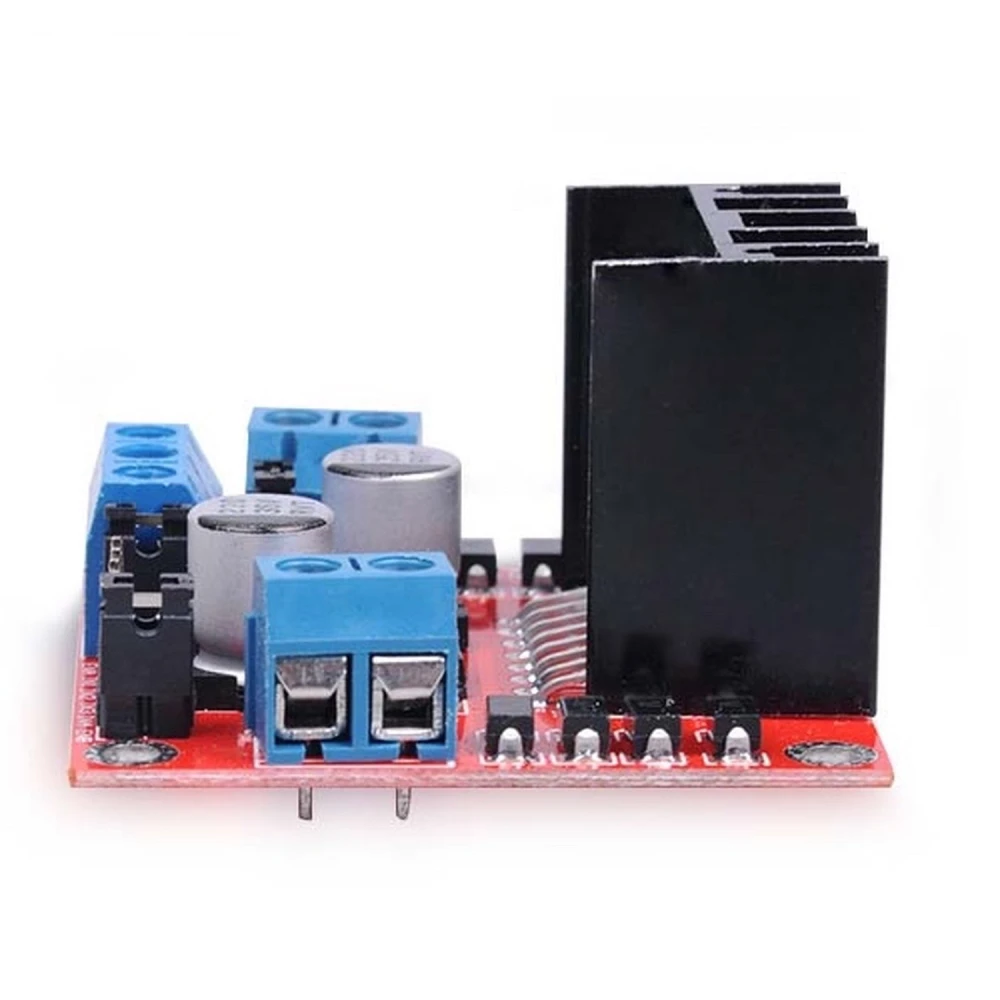

Detalle del indicador LED del controlador de motores L298

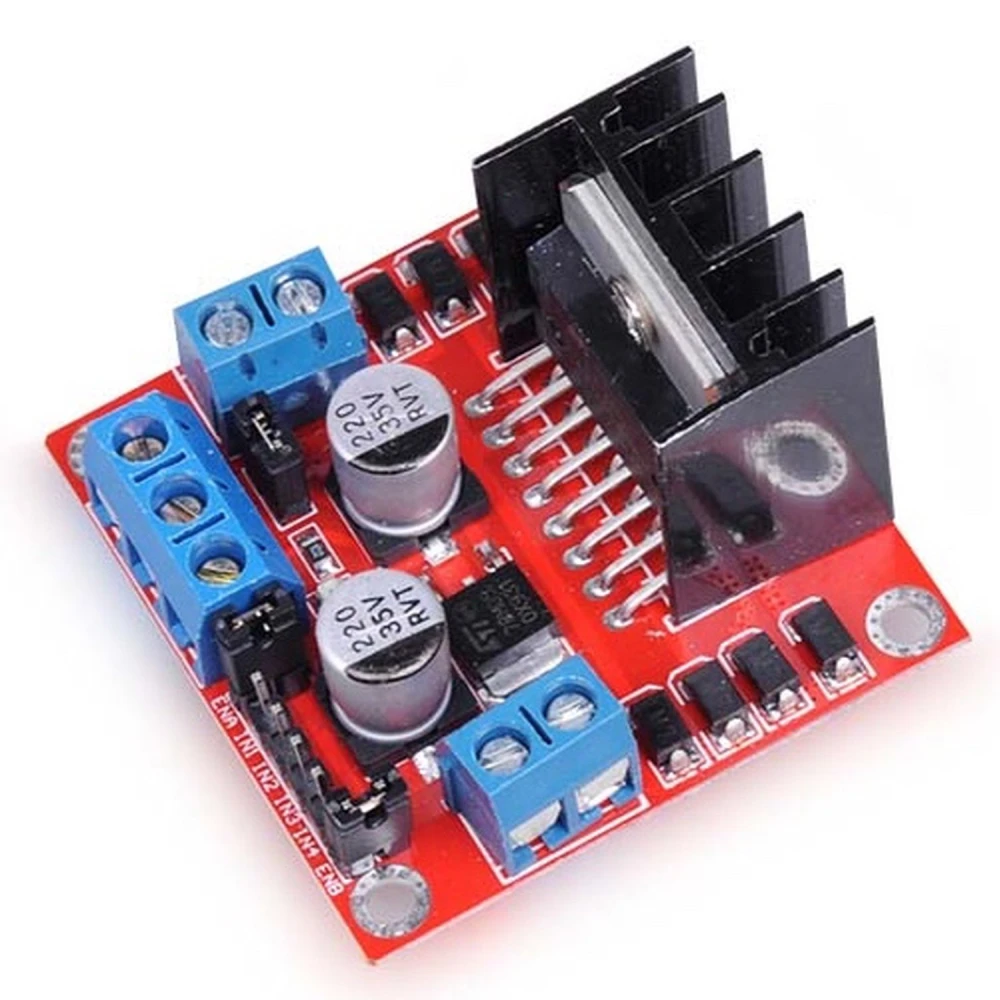

Controlador de motores L298 montado en chasis para Arduino

Conexiones del controlador de motores PAP doble puente H con L298

L298 motorvezérlő dupla H-híddal Arduinohoz - Satkit

Name: L298 motorvezérlő dupla H-híddal Arduinohoz - Satkit
Brand: satkit
SKU: j030105-l298
Price: 3158.00 HUF
Availability: InStock

Márka: satkit

Legyen Ön az első, aki értékeli ezt a terméket

3158Ft

ÁFA-val (ÁFA nélkül: 2 487 Ft)

Mennyiségi kedvezmények

Mennyiség	Ár	Mentés
2+	3 032 Ft	-4%
10+	2 789 Ft	-12%
20+	2 590 Ft	-18%

Raktáron - Azonnal szállítható

Normál szállítás Sze, Ápr 29 - Pé, Máj 1

Expressz szállítás Hé, Ápr 27 - Ke, Ápr 28

30 napos visszaküldés

Mennyiség

Ingyenes visszaküldés 30 napon belül

Biztonságos tranzakció

Ingyenes szállítás Szállítás 1990 Ft-tól

Egyszerű visszaküldés 30 napos visszaküldési lehetőség

Biztonságos fizetés 100%-ban biztonságos fizetés

Minőségi garancia Csak eredeti termékek

Áttekintés

Az L298 motorvezérlő egy elektronikus eszköz, amelyet egyenáramú (DC) motorok és léptetőmotorok (PAP) vezérlésére terveztek elektronikai és robotikai projektekben, különösen Arduino platformokkal. Ez a vezérlő dupla H-hidat használ, amely lehetővé teszi a motor irányának és sebességének nagy pontosságú vezérlését.

Fő jellemzők

Könnyű és nagy teljesítményű, ideális hordozható és kompakt projektekhez.
Beépített hűtőbordával a túlmelegedés elkerülésére és a vezérlő élettartamának meghosszabbítására.
FWD védelem, amely megakadályozza a motor forgásirányának hirtelen változásából eredő károkat.
Tápellátás kapcsoló az egyszerű be- és kikapcsoláshoz.
Bekapcsolás- és irányjelző LED a motor állapotának könnyű vizuális ellenőrzéséhez.
Két DC kimenet, amelyek DC motorok vagy léptetőmotorok csatlakoztatását teszik lehetővé.
Rögzítőfuratok a stabil felszereléshez egy vázra vagy szerkezetre, megkönnyítve a projektekbe való integrálást.

Műszaki adatok

Driver: L298
Motor tápellátás: 6-35V DC
Maximális áramerősség: 2 Amper kimenetenként (4A összesen vagy áthidalva)
Független logikai tápellátás: 5-7V
Logikai áramfelvétel: körülbelül 36 mA
TTL szintek: alacsony -0.3V és 1.5V között, magas 2.3V és Vss között
Maximális teljesítmény: 25W

Tipikus felhasználás

Ez a vezérlő ideális robotikai, automatizálási és általános motorvezérlési projektekhez. Léptetőmotorok precíz pozicionálásához vagy DC motorokhoz használható, ahol sebesség- és irányvezérlésre van szükség. Kompatibilis Arduino lapokkal és más, TTL jeleket támogató mikrokontrollerekkel.

Kompatibilitás

Kompatibilis Arduino-val és más olyan rendszerekkel, amelyek TTL szinteket használnak a logikai vezérléshez. A csatlakoztatott motorokhoz megfelelő külső tápegység szükséges, a 6 és 35V DC közötti tartományban.

Könnyű és nagy teljesítményű kompakt projektekhez
Beépített hűtőborda a túlmelegedés elkerülésére
FWD védelem a hirtelen irányváltások ellen
Tápellátás kapcsoló az egyszerű vezérléshez
Bekapcsolás- és irányjelző LED-ek
2 DC kimenet motorokhoz vagy léptetőmotorhoz
Stabil rögzítés furatokkal a vázhoz
Motor tápellátás: 6-35V DC
Maximális áramerősség: 2A kimenetenként (4A összesen)
Logikai tápellátás: 5-7V, 36 mA
Maximális teljesítmény: 25W

Vásárlói kérdések és válaszok

Milyen típusú motorokat lehet vezérelni a dupla H-hidas L298-cal, és mekkora az áramkorlátja?

A vezérlő DC motorokhoz és bipoláris léptetőmotorokhoz alkalmas. Minden csatorna akár 2 A folyamatos áramot is elbír (4 A maximális, kimenetek áthidalásával), a motorok számára 6–35 V DC feszültségtartományban. A tartós károsodás elkerülése érdekében ezeket a határokat nem ajánlott túllépni.

Milyen óvintézkedéseket kell tennem a túlmelegedés vagy túlterhelés okozta károk elkerülésére?

A modul hűtőbordával rendelkezik a hőkezeléshez, de maximális terhelés vagy gyenge szellőzés esetén kiegészítő hűtésre lehet szükség. Fontos, hogy csatornánként ne lépje túl a 2 A-t, és ellenőrizze, hogy az összesített áramfelvétel ne haladja meg a teljes kapacitást. Az üzem közbeni tapintásos hőmérséklet-ellenőrzés segít megelőzni a hibákat.

Milyen elektromos követelmények vannak a motor- és logikai tápellátásra?

Két tápforrás szükséges: egy a motorokhoz (6–35 V DC, a motortól függően) és egy a logikához (5–7 V DC, tipikus fogyasztás 36 mA). A modul lehetővé teszi a két föld különválasztását az elektromos zaj csökkentése érdekében. Stabilizált tápegységek használata minimalizálja a kockázatokat.

Vannak-e korlátozások a vezérlő használatában modern, 3,3 V-os microcontroller-ekkel, mint az ESP32 vagy a Raspberry Pi Pico?

Igen. Az L298 TTL bemeneteket fogad; azonban a magas szintnek legalább 2,3 V-nak kell lennie ahhoz, hogy 'magas'-ként érzékelje. 3,3 V-os microcontroller-ekkel nincs gond, de 1,8 V-os szintekkel közvetlenül nem kompatibilis. Alacsonyabb jelekhez buffer vagy szintillesztő ajánlott.

Más modern vezérlőkhöz, például a DRV8825-höz vagy a BTS7960-hoz képest mik az L298 objektív előnyei és hátrányai?

Az L298 robusztus, könnyen karbantartható és olcsó, de nagyobb hőveszteséggel és alacsonyabb hatásfokkal (~70%) rendelkezik a MOSFET-alapú driverekhez, például a DRV8825-höz képest (>90%). Nem kínál fejlett microsteppinget vagy beépített intelligens védelmet. Robusztus prototípusokhoz ideális, de nem olyan projektekhez, ahol az energiahatékonyság vagy a finom vezérlés kulcsfontosságú.

Milyen típusú motorokat lehet vezérelni ezzel az L298 vezérlővel?

Ezzel a vezérlővel egyenáramú (DC) motorokat és léptetőmotorokat (PAP) lehet vezérelni.

Mekkora a motorok tápfeszültség-tartománya?

A vezérlő 6-35V DC motor tápellátást támogat.

Mennyi áramot tud kezelni kimenetenként?

Kimenetenként legfeljebb 2 amper kezelhető, összesen 4 amper, ha a kimenetek áthidalva vannak.

Kompatibilis Arduino-val?

Igen, kompatibilis Arduino-val és más olyan mikrokontrollerekkel, amelyek TTL szinteket használnak a logikához.

Milyen védelemmel rendelkezik a vezérlő a károk elkerülésére?

Tartalmaz FWD védelmet a motor forgásirányának hirtelen változásából eredő károk ellen, valamint beépített hűtőbordát a túlmelegedés elkerülésére.
