INA3221 Arduino szenzor háromcsatornás feszültség- és áramméréshez
Márka: satkit
2572Ft
ÁFA-val (ÁFA nélkül: 2 025 Ft)
Már csak 3 van készleten - rendeljen hamar!
Normál szállítás
Pé, Ápr 24 - Ke, Ápr 28
Expressz szállítás
Sze, Ápr 22 - Csü, Ápr 23
30 napos visszaküldés
Ingyenes visszaküldés 30 napon belül
Biztonságos tranzakció
Share:
Ingyenes szállítás
Szállítás 1990 Ft-tól
Egyszerű visszaküldés
30 napos visszaküldési lehetőség
Biztonságos fizetés
100%-ban biztonságos fizetés
Minőségi garancia
Csak eredeti termékek

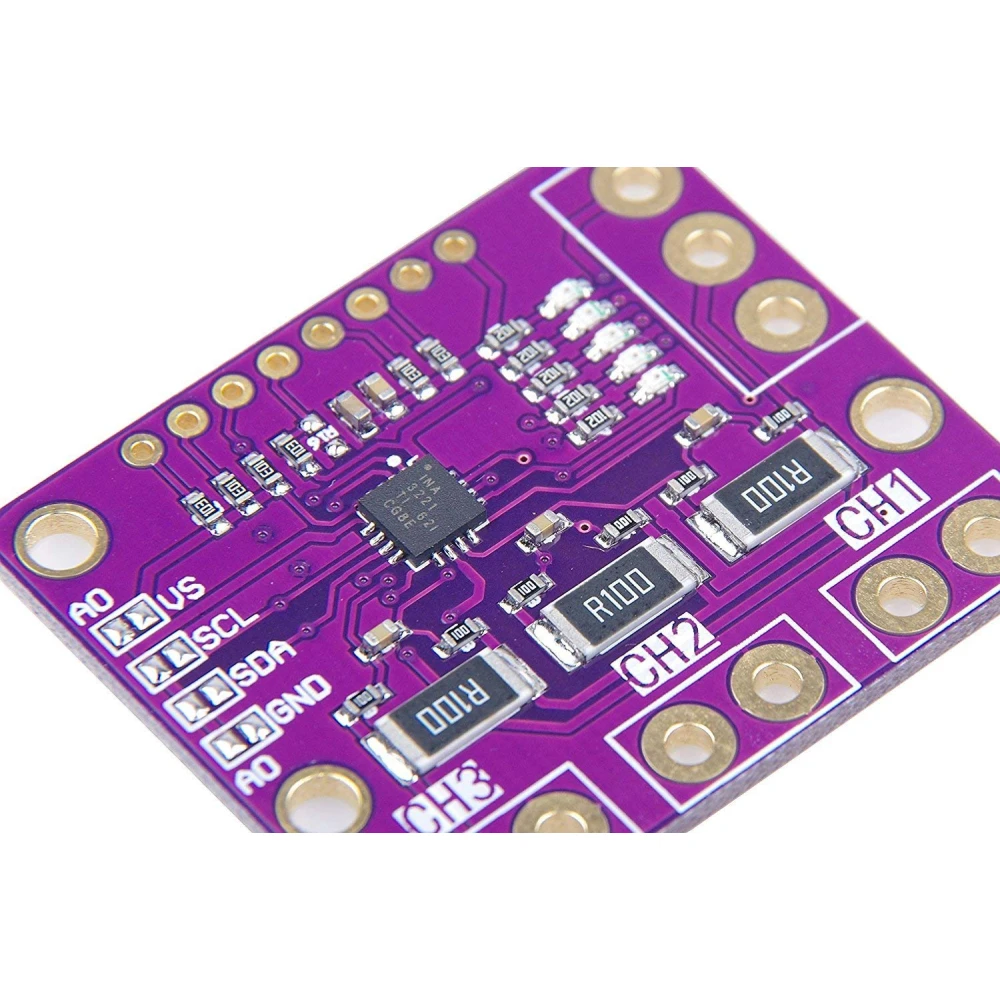

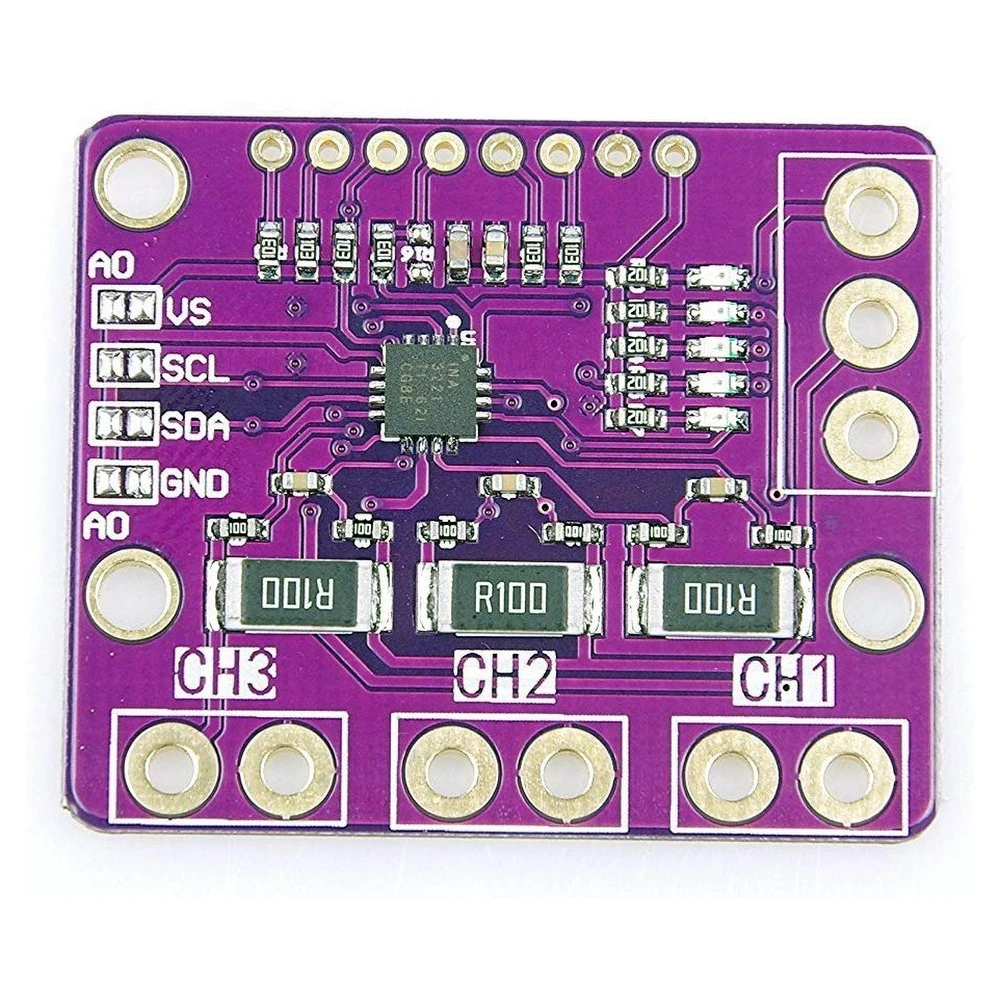

Az INA3221 Arduino szenzor egy fejlett csatlakozópanel, amely a népszerű INA219 szenzor utódjaként működik, és három különálló INA219 szenzort egyesít egyetlen panelen. Ez a modul az I2C interfészen keresztül képes mérni mind a feszültséget, mind az áramot, így egyszerűen integrálható Arduino és más mikrokontrolleres projektekbe.
Három INA219B integrált áramkörrel az INA3221 szenzor ideális olyan alkalmazásokhoz, amelyek több csatorna egyidejű monitorozását igénylik, például napelemes rendszerekhez, akkumulátorokhoz és más olyan elektronikai eszközökhöz, ahol fontos az energiafelügyelet.
Fő jellemzők
- Akár három független feszültség- és áramcsatorna egyidejű monitorozása.
- Maximálisan mérhető feszültség: 26V.
- Szabványos maximális áram: 3.2A.
- A söntellenállás cseréjével (0.1 Ohm-ról 0.01 Ohm-ra) akár 32A áram is mérhető.
- Pontos erősítő a söntellenálláson mért feszültség 1%-os tűréssel történő méréséhez.
- 0.8mA árammérési felbontás.
- I2C kommunikáció az egyszerű integrációhoz Arduino és más beágyazott rendszerek esetén.
Tipikus felhasználás
Ez a modul különösen hasznos a következőkhöz:
- Napelemes rendszerek monitorozása, a napelemek és akkumulátorok feszültségének és áramának ellenőrzésére.
- Áramfogyasztás mérése elektronikai projektekben és akkumulátoros eszközökben.
- Energiagazdálkodási rendszerek fejlesztése Arduino alkalmazásokban.
Kompatibilitás
Az INA3221 szenzor kompatibilis az Arduino-val és más olyan mikrokontrollerekkel, amelyek támogatják az I2C kommunikációt. Kialakítása lehetővé teszi az egyszerű integrációt energiafigyelő és elektronikai eszközvezérlő rendszerekbe.
Ez a modul kiváló választás mindazok számára, akik pontos és kompakt megoldást keresnek a feszültség és az áram egyidejű mérésére több csatornán.
- 3 csatorna feszültség- és árammérése egyszerre
- Maximálisan mérhető feszültség: 26V
- Szabványos maximális áram: 3.2A, ellenálláscserével akár 32A
- Pontos erősítő 0.1 Ohm (1%) söntellenállással
- 0.8mA árammérési felbontás
- I2C kommunikáció Arduino és más mikrokontrollerekkel
- Ideális napelemes alkalmazásokhoz és akkumulátorfigyeléshez
Vásárlói kérdések és válaszok
Melyek az INA3221 fő előnyei az INA219-hez képest energiafigyelési projektekben?
Az INA3221 három független mérőcsatornát integrál egyetlen panelen, így egyszerre akár három forrás is figyelhető, például több tápvonal vagy napelemes rendszer esetén panel, akkumulátor és terhelés. Ez helyet takarít meg, csökkenti a kábelezést, és egyszerűbbé teszi a kezelést három külön INA219 modulhoz képest. Emellett az INA3221 az INA219-hez hasonlóan nagy felbontást és pontosságot biztosít.
Milyen mikrokontrollerekkel és logikai feszültségekkel kompatibilis az INA3221 I2C-n keresztül?
Az INA3221 3,0 és 5,5 V közötti tápfeszültségen működik, és az I2C logikai szintjei kompatibilisek a 3,3 V-os és 5 V-os vezérlőkkel is, például Arduino, ESP32, Raspberry Pi és STM32 rendszerekkel. Az I2C busz jellemzően 100 kHz-en vagy 400 kHz-en működik.
Mekkora a biztonságos üzemi tartomány feszültség és áram tekintetében, és hogyan befolyásolja a shunt ellenállás cseréje?
Alapértelmezés szerint csatornánként akár 26 V-ot és 3,2 A áramot is támogat a beépített shunt ellenállással (0,1 Ω, 1%). Ha ezt 0,01 Ω-osra cserélik, az áramtartomány 32 A-ra nő, de a felbontás csökken, és nő a zajérzékenység. Csere után gondos kalibrálás javasolt, valamint a vezetősáv és maga az ellenállás melegedésének figyelése.
Hogyan ajánlott az INA3221 telepítése állandó projektekhez vagy rezgésnek kitett környezetben?
Állandó telepítésnél javasolt az INA3221 panelt műanyag vagy fém távtartókkal dobozba vagy alapra rögzíteni, megfelelő szellőzés biztosítása mellett. Rezgésnek kitett környezetben a forrasztások és az összekötések megerősítése, valamint a kábelátvezetők vagy szilikonos ragasztó használata a pineken csökkentheti a mozgásból eredő hibákat.
Mi az az INA3221 Arduino szenzor?
Egy modul, amely I2C kommunikációval három csatornán egyszerre méri a feszültséget és az áramot, ideális Arduino projektekhez.
Mekkora a maximális mérhető áram?
A szenzor a szabványos 0.1 Ohm ellenállással 3.2A-ig mér, 0.01 Ohm ellenállásra cserélve pedig 32A-ig.
Milyen alkalmazásokhoz מתאים ez a szenzor?
Ideális napelemes rendszerek, akkumulátorok és olyan elektronikai projektek monitorozásához, ahol energiafelügyeletre van szükség.
Kompatibilis az Arduino-val?
Igen, I2C kommunikációt használ, amely kompatibilis az Arduino-val és más mikrokontrollerekkel.
Mekkora a maximálisan mérhető feszültség?
Akár 26V feszültség is mérhető vele.
