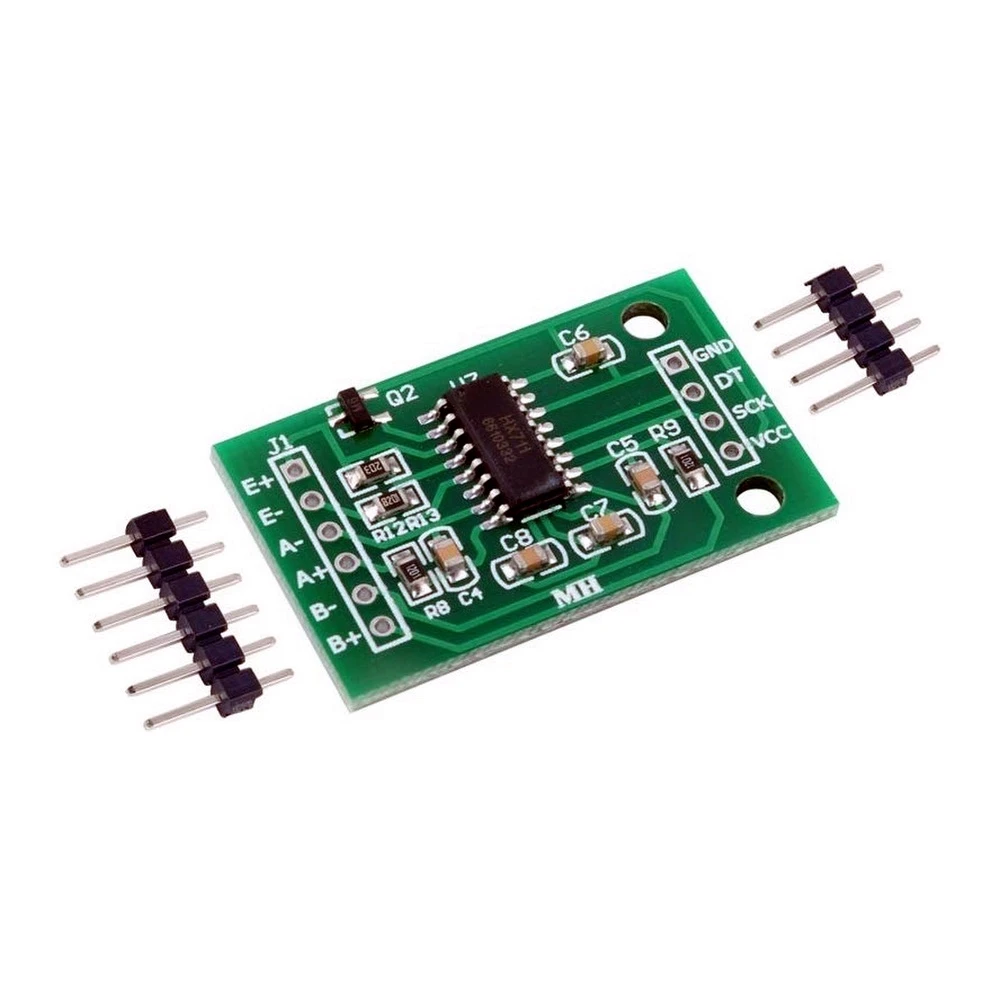

HX711 mérlegérzékelő Arduino - 24Bit precíziós A/D modul
Márka: satkit
Mentés 18% Korábban: 1 029 Ft
844Ft
ÁFA-val (ÁFA nélkül: 664 Ft)
Korlátozott készlet
Normál szállítás
Pé, Ápr 24 - Ke, Ápr 28
Expressz szállítás
Sze, Ápr 22 - Csü, Ápr 23
30 napos visszaküldés
Ingyenes visszaküldés 30 napon belül
Biztonságos tranzakció
Share:
Ingyenes szállítás
Szállítás 1990 Ft-tól
Egyszerű visszaküldés
30 napos visszaküldési lehetőség
Biztonságos fizetés
100%-ban biztonságos fizetés
Minőségi garancia
Csak eredeti termékek

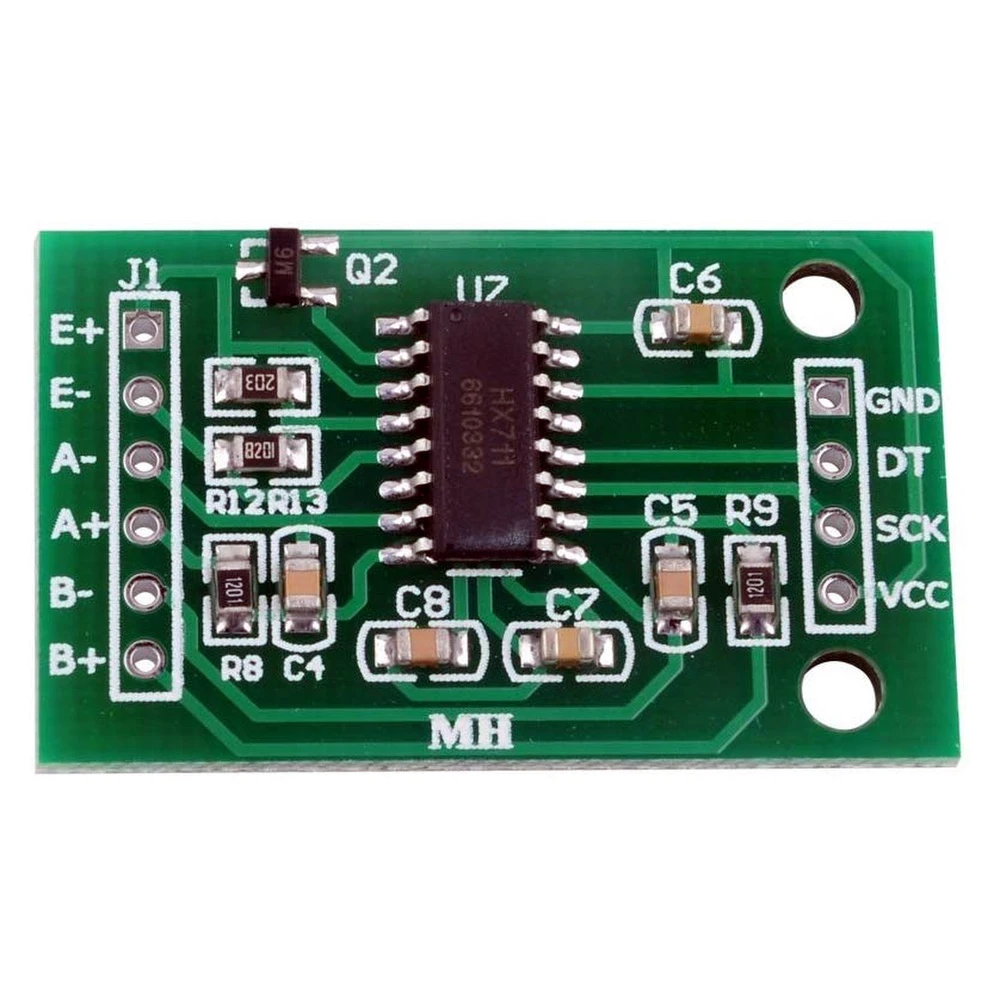

A HX711 mérlegérzékelő Arduino egy analóg-digitális (A/D) átalakító modul, amelyet nagy pontosságú súly- és nyomásmérési alkalmazásokhoz terveztek. A modul egy 24 bites átalakító chipet használ, amely pontos és megbízható leolvasást tesz lehetővé, ideális Arduino és más mikrokontrollerek alapú projektekhez.
Ez a modul két választható differenciális analóg bemeneti csatornával rendelkezik, így különböző nyomásérzékelők vagy mérőcellák csatlakoztathatók hozzá. Integrált programozható erősítővel (PGA) rendelkezik 32, 64 és 128 erősítési opciókkal, ami javítja a mérések érzékenységét és pontosságát.
Fő jellemzők:
- Két differenciális bemeneti csatorna az érzékelők rugalmas csatlakoztatásához.
- Alacsony zajú, aktív PGA erősítő választható erősítéssel (32, 64, 128).
- Beépített tápegység-szabályozó az ADC és a mérőcella számára.
- Belső oszcillátor, amely nem igényel külső alkatrészeket, külső кварc használatának lehetőségével.
- Automatikus visszaállítás a modul bekapcsolásakor.
- Egyszerű soros digitális interfész, lábakkal vezérelve, bonyolult programozás nélkül.
- Választható kimeneti sebesség: 10 minta másodpercenként (SPS) vagy 80 SPS.
- 50 és 60 Hz-es interferenciák egyidejű elnyomása a nagyobb stabilitás érdekében.
- Alacsony áramfogyasztás: normál működés közben kevesebb mint 1.5 mA.
- Működési feszültségtartomány: 2.6 V és 5.5 V között, Arduino-kompatibilis.
- Működési hőmérséklettartomány: -20 °C és +85 °C között.
Tipikus felhasználási területek:
- Nagy pontosságú elektronikus mérlegek tervezése és építése.

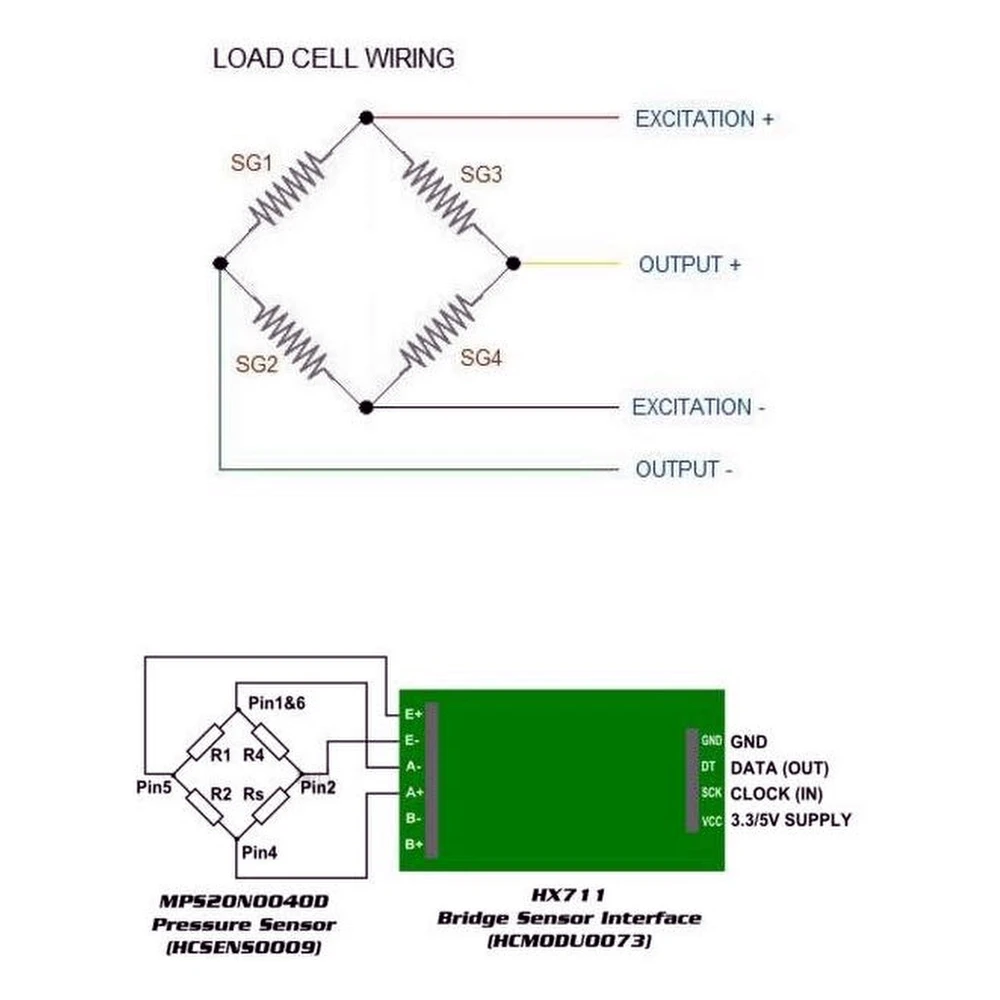

- Nyomásmérés hídkapcsolású érzékelőkkel.
- Arduino-s elektronikai és robotikai projektek, ahol pontos analóg mérésre van szükség.
- Integrálás ipari vezérlő- és felügyeleti rendszerekbe.
A modul kompatibilis Arduino lapokkal és más olyan mikrokontrollerekkel, amelyek támogatják a soros digitális kommunikációt. Alacsony ára és nagy pontossága kiváló választássá teszi fejlesztők és hobbi felhasználók számára, akik megbízható mérleg- és nyomásérzékelőt keresnek.

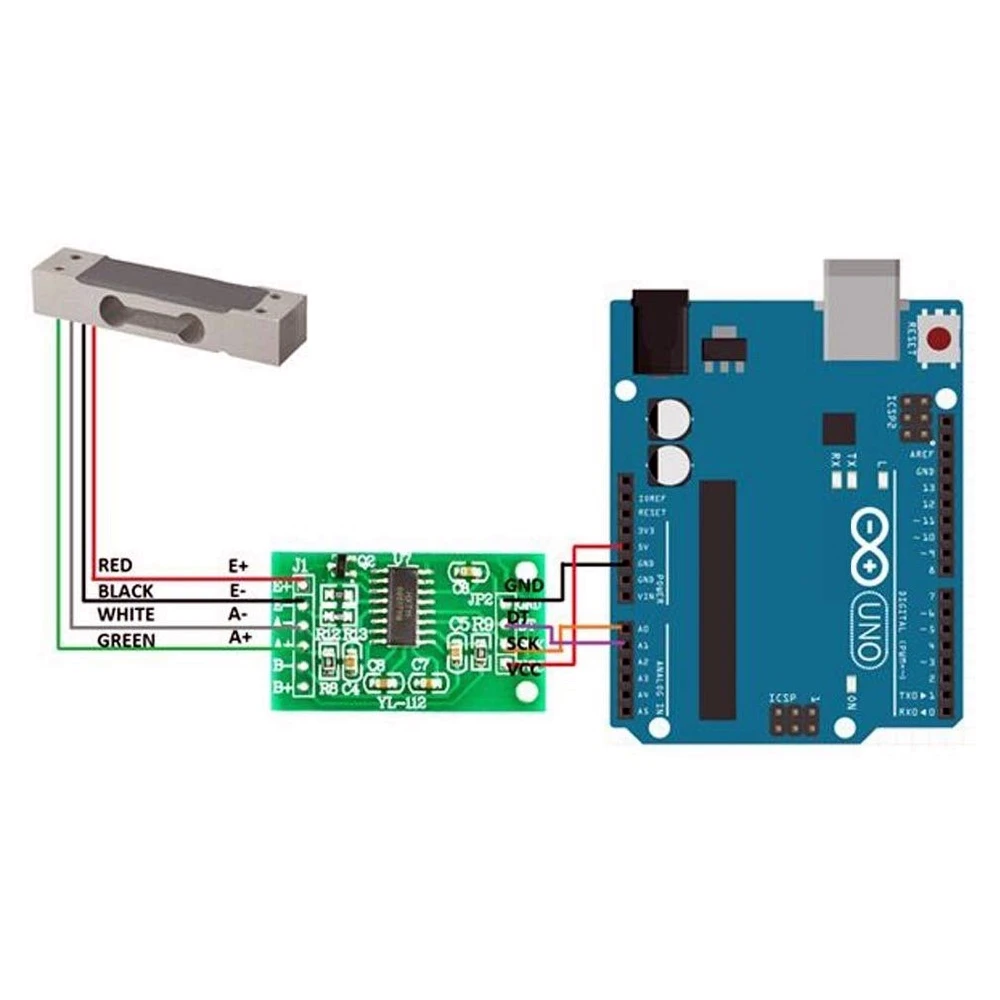

Használatához javasolt a mérőcella vagy nyomásérzékelő csatlakoztatása a differenciális bemenetekhez, valamint a modul tápellátása a megadott tartományon belüli feszültséggel. A digitális leolvasás Arduino-kompatibilis könyvtárakkal érhető el, amelyek megkönnyítik az integrációt és a programozást.
- Két választható differenciális analóg bemeneti csatorna
- Alacsony zajú PGA erősítő programozható 32, 64, 128 erősítéssel
- Beépített tápegység-szabályozó az ADC és a mérőcella számára
- Belső oszcillátor külső alkatrészek nélkül
- Egyszerű soros digitális interfész, bonyolult programozás nélkül
- Választható kimeneti sebesség: 10 SPS vagy 80 SPS
- 50 és 60 Hz-es interferenciák egyidejű elnyomása
- Alacsony fogyasztás: normál működés közben kevesebb mint 1.5 mA
- Feszültségtartomány: 2.6 és 5.5 V között, Arduino-kompatibilis
- Hőmérséklettartomány: -20 °C és +85 °C között
Vásárlói kérdések és válaszok
Melyek a HX711 fő előnyei más Arduino-s mérleg A/D modulokkal szemben?
A HX711 24 bites precíziós A/D konverterével tűnik ki, ami érzékenyebb és stabilabb méréseket tesz lehetővé az alacsonyabb felbontású modulokhoz képest (például 12 vagy 16 bitesekhez). Kettős differenciális csatornája megkönnyíti a kétcellás alkalmazásokat, a programozható erősítés (128 és 64) pedig rugalmasan használható különböző terhelési tartományokhoz. Emellett beépített feszültségszabályzót és belső oszcillátort tartalmaz, ami leegyszerűsíti az áramkört és csökkenti a költséget a külső alkatrészeket igénylő alternatívákhoz képest.
Milyen telepítési szempontokat kell figyelembe vennem a pontos mérésekhez ezzel a szenzorral?
Az optimális méréshez ajánlott a modult stabil felületre helyezni, minimalizálni az elektromágneses zavarokat, és rövid, sodrott vezetékeket használni a HX711 és a mérőcella között. Fontos, hogy a mikrokontrollerrel közös, egyetlen tápegységet használjon a zaj elkerülése érdekében, és a rendszert a környezethez és a használt cellához igazodva időszakosan kalibrálja.
Mik a HX711 pontossági korlátai és a lehetséges hibaforrások?
A HX711 elméleti felbontása akár 24 bit is lehet, de a gyakorlatban a tipikus hibája 1–2 μV/bit között van, és a pontosság nagyban függ a mérőcella minőségétől, az elektromos zajtól, a kiválasztott erősítéstől és a mintavételi sebességtől (10SPS jobb zajszintet ad, mint 80SPS). Gyakori hibaforrások a hőmérsékleti ingadozások, a bizonytalan tápellátás és a kábelek rossz csatlakozása. Javasolt a rendszer megfelelő árnyékolása és a valós használati környezetben történő kalibrálás.
Mire használható a HX711 mérlegérzékelő Arduino modul?
Arra használják, hogy a súly- vagy nyomásérzékelők analóg jeleit nagy pontosságú digitális jelekké alakítsa Arduino és más mikrokontrolleres projektekhez.
Kompatibilis a HX711 Arduino lapokkal?
Igen, a HX711 modul kompatibilis Arduino lapokkal, és mérőcellák olvasására szolgáló speciális könyvtárakkal könnyen integrálható.
Milyen pontosságot kínál a HX711 modul?
24 bites pontosságot kínál a nagy felbontású analóg-digitális átalakítónak köszönhetően.
Mekkora a HX711 modul tápfeszültség-tartománya?
A tápfeszültség-tartomány 2.6 és 5.5 volt között van, ami a legtöbb Arduino laphoz kompatibilis.
Milyen mintavételezési sebessége van a HX711-nek?
Az alkalmazástól függően 10 minta másodpercenként (SPS) vagy 80 SPS közül lehet választani.
