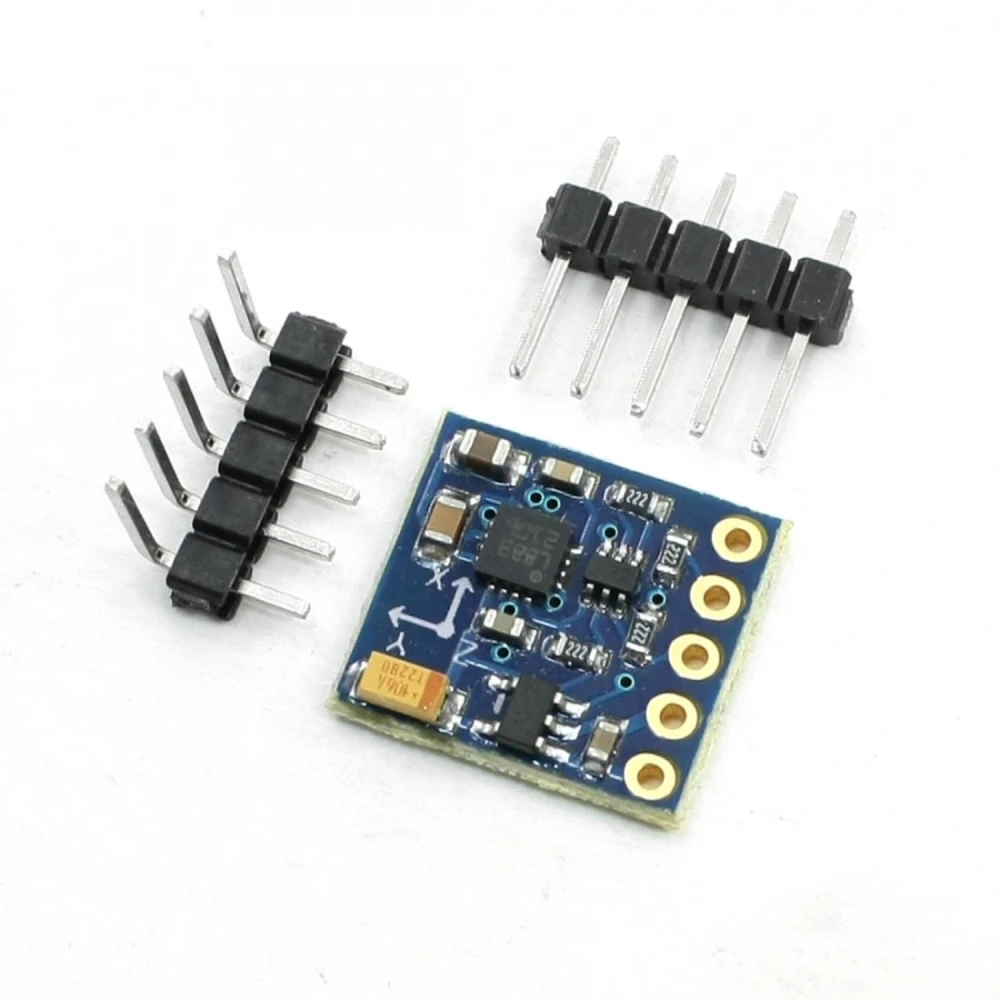

HMC5883L GY271 3 tengelyes magnetométer Arduino kompatibilis
Márka: satkit
1538Ft
ÁFA-val (ÁFA nélkül: 1 211 Ft)
Korlátozott készlet
Normál szállítás
Pé, Ápr 24 - Ke, Ápr 28
Expressz szállítás
Sze, Ápr 22 - Csü, Ápr 23
30 napos visszaküldés
Ingyenes visszaküldés 30 napon belül
Biztonságos tranzakció
Share:
Ingyenes szállítás
Szállítás 1990 Ft-tól
Egyszerű visszaküldés
30 napos visszaküldési lehetőség
Biztonságos fizetés
100%-ban biztonságos fizetés
Minőségi garancia
Csak eredeti termékek
A HMC5883L GY271 iránytű modul egy háromdimenziós magnetométer szenzor, amely három mágneses tér érzékelőt integrál az X, Y és Z tengelyeken. Ez az eszköz HMC5883L chipet használ 12 bites ADC átalakítóval és 2 vezetékes I2C buszos kommunikációval, ami megkönnyíti a csatlakoztatását és használatát olyan mikrokontrollerekkel, mint az Arduino, PIC vagy Freescale.
Ez a modul tökéletes olyan alkalmazásokhoz, amelyek pontos földi mágneses tér érzékelést igényelnek, és trigonometrikus számításokkal lehetővé teszik az eszköz abszolút tájolásának meghatározását. Széles körben használják automatizálási projektekben, robotikában, pilóta nélküli járművekben és quadcopterekben.
- Voltaje de alimentación: 3V a 5V
- Interfaz: I2C
- Modelo: GY-271
- Chip: HMC5883L
- Precisión de medida: ±2º
- Tipo: Brújula digital
- Bajo consumo energético
- Rango de medición: ±1,3 a 8 Gauss
- Resolución: 5 mili Gauss
- Dimensiones: 14 mm x 15 mm
- Tartalmaz két tüskesort a szereléshez: egy egyeneset és egy 90º-osat
Ez a szenzor a legtöbb Arduino lappal kompatibilis, és könnyen integrálható olyan projektekbe, amelyek térbeli tájolást vagy mágneses érzékelést igényelnek. Alacsony fogyasztása és kompakt mérete miatt ideális hordozható eszközökhöz és beágyazott rendszerekhez.
Felhasználási példák:
- Digitális iránytű mobil robotokhoz
- Navigációs rendszerek drónokhoz és pilóta nélküli járművekhez
- Tájolásérzékelést igénylő automatizálási projektek
- Mágneses mezők megfigyelése ipari vagy oktatási környezetben
I2C interfészének köszönhetően a modul egyszerű és gyors kommunikációt tesz lehetővé a mikrokontrollerekkel, megkönnyítve a programozást és az integrációt elektronikai és robotikai projektekben.
- 3 tengelyes magnetométer szenzor HMC5883L chippel
- I2C interfészen keresztüli kommunikáció, Arduino kompatibilis
- ±2º mérési pontosság a megbízható tájoláshoz
- Alacsony energiafogyasztás, ideális hordozható projektekhez
- ±1,3 és 8 Gauss közötti mérési tartomány, 5 mili Gauss felbontással
- Két tüskesorral a rugalmas szereléshez
- Kompakt méret: 14 mm x 15 mm
- Kompatibilis Arduino, PIC és Freescale mikrokontrollerekkel
Vásárlói kérdések és válaszok
Milyen előnyöket kínál a HMC5883L más Arduino-hoz való magnetométerekkel szemben?
A HMC5883L alacsony energiafogyasztásával, nagy felbontásával (5 mGauss) és ±2° pontosságával tűnik ki, ami előnyös olyan alkalmazásokban, ahol a gyors válasz és az energiatakarékosság kulcsfontosságú. A QMC5883 vagy az MPU9250 alternatívákhoz képest akkor előnyös, ha a szabványos I2C kompatibilitás és az egyszerű integráció a prioritás, bár a mérési tartománya (±1,3–8 Gauss) alacsonyabb lehet a nagy mágneses térben használt szenzorokénál.
Mekkora a modul mérete és súlya, és milyen tartozékokat tartalmaz a csomag?
A modul mérete 14 mm x 15 mm, nagyon kompakt és könnyű; tipikus súlya 5 g alatt van. A csomag tartalmazza a GY-271 fő szenzort HMC5883L chippel, valamint két tüskesort (egy egyenes és egy 90°-os hajlítású), amelyek rugalmas szerelési lehetőséget biztosítanak breadboardhoz vagy PCB-khez.
Milyen elektromos bekötési és feszültség-kompatibilitási szempontokat kell figyelembe vennem?
A modul 3 V és 5 V DC közötti tápfeszültséggel működik, így közvetlenül kompatibilis a legtöbb Arduino, STM32 és más, ilyen logikai szintű mikrokontrollerrel. Az I2C buszhoz SDA és SCL felhúzó ellenállás szükséges, ha azok nincsenek integrálva a panelen. A tartós károsodás elkerülése érdekében ne használjon a megadott tartományon kívüli feszültséget.
Vannak ajánlások a szenzor kalibrálására és pontosságának optimalizálására valós projektekben?
A maximális pontosság érdekében javasolt hard iron és soft iron kalibrációt végezni a közeli fém alkatrészek és a szórt mágneses mezők okozta torzítások kompenzálására. Kerülje a motorok és mágnesek közeli elhelyezését. Ideális esetben a szenzort vízszintesen szerelje fel, és a kalibrációs rutint a végleges környezetben futtassa.
Mekkora a tartóssága, és szükséges-e valamilyen karbantartás ehhez a magnetométerhez?
A HMC5883L szilárdtest-eszköz, mozgó alkatrészek nélkül, ezért nem igényel rendszeres karbantartást. Normál körülmények között (0–70 °C, 85% alatti páratartalom) az élettartama meghaladja a 10 évet. Javasolt kerülni a folyadékokkal való érintkezést és az ütéseket, amelyek károsíthatják a panelt vagy a forrasztásokat.
Mely mikrokontrollerekkel kompatibilis a HMC5883L GY271 modul?
A modul kompatibilis az I2C kommunikációt támogató mikrokontrollerekkel, mint az Arduino, PIC és Freescale.
Mekkora tápfeszültséggel működik ez a modul?
A modul 3V és 5V közötti tápfeszültséggel működik.
Milyen pontosságú a modul digitális iránytűje?
A mérési pontosság ±2 fok, ami tájolási alkalmazásokhoz megfelelő.
Hogyan csatlakozik a modul az Arduinohoz?
Az I2C buszon keresztül csatlakozik az Arduino SDA és SCL lábainak használatával az adatkommunikációhoz.
Tartozik hozzá szerelési kiegészítő?
Igen, két tüskesort tartalmaz a szereléshez, egy egyeneset és egy 90 fokosat.
